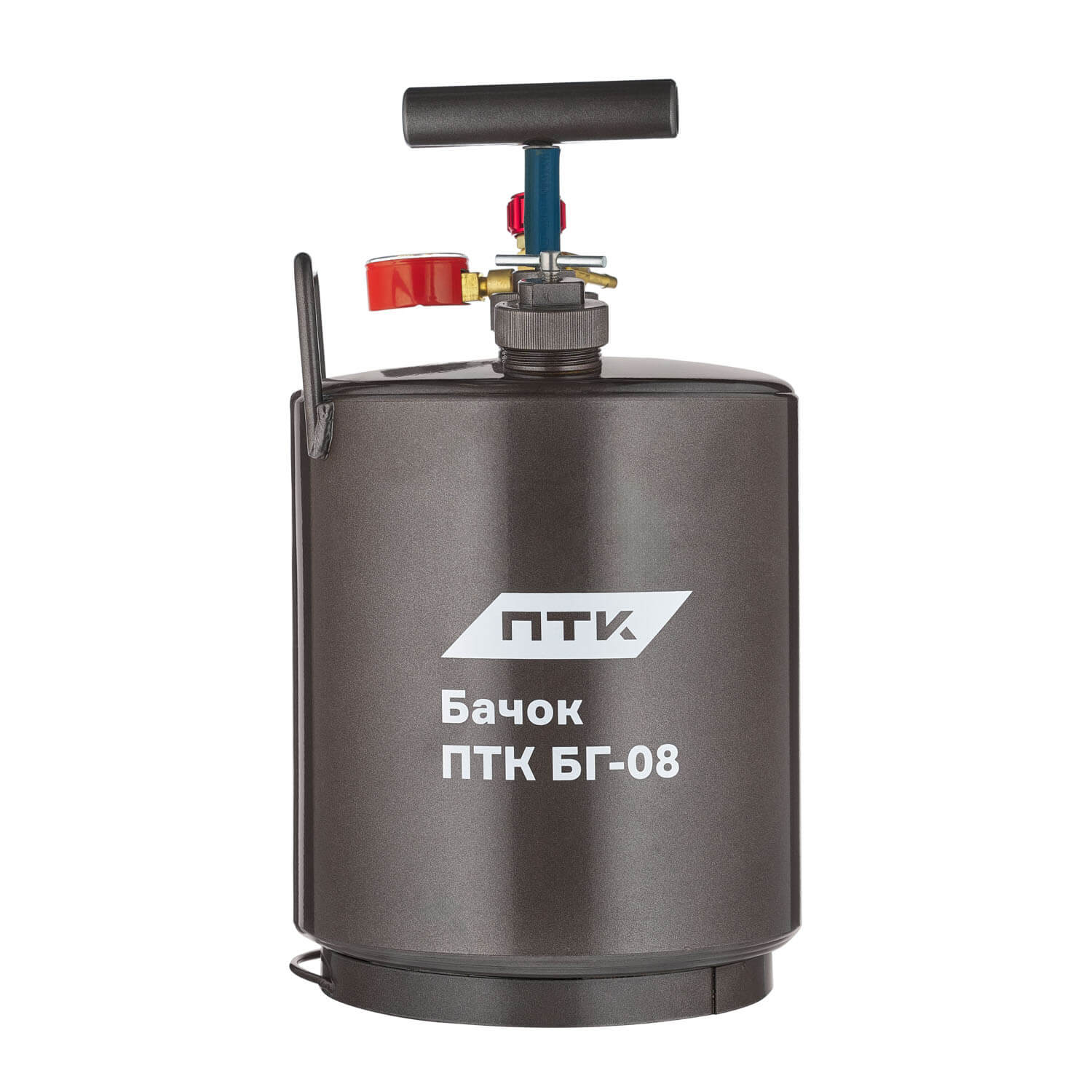

Бачок ПТК БГ-08

Бачок ПТК БГ-08 используется для питания автогенной аппаратуры, работающей на жидком топливе – бензин, керосин, дизельное топливо.

Бачок используется совместно с другим оборудованием для выполнения кислородной резки низкоуглеродистых и низколегированных сталей при наличии источника кислорода (кислородная магистраль, рампа или баллон).

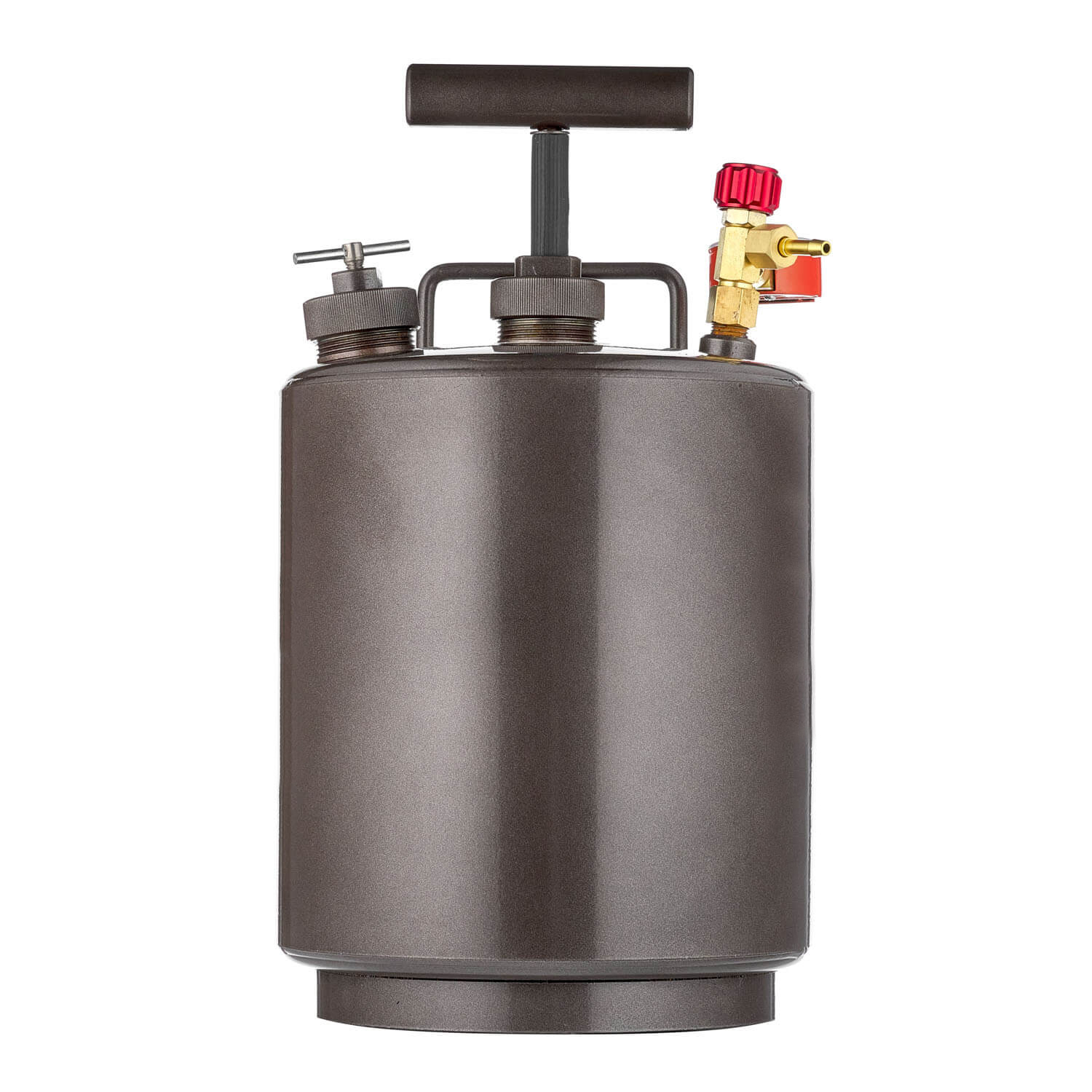

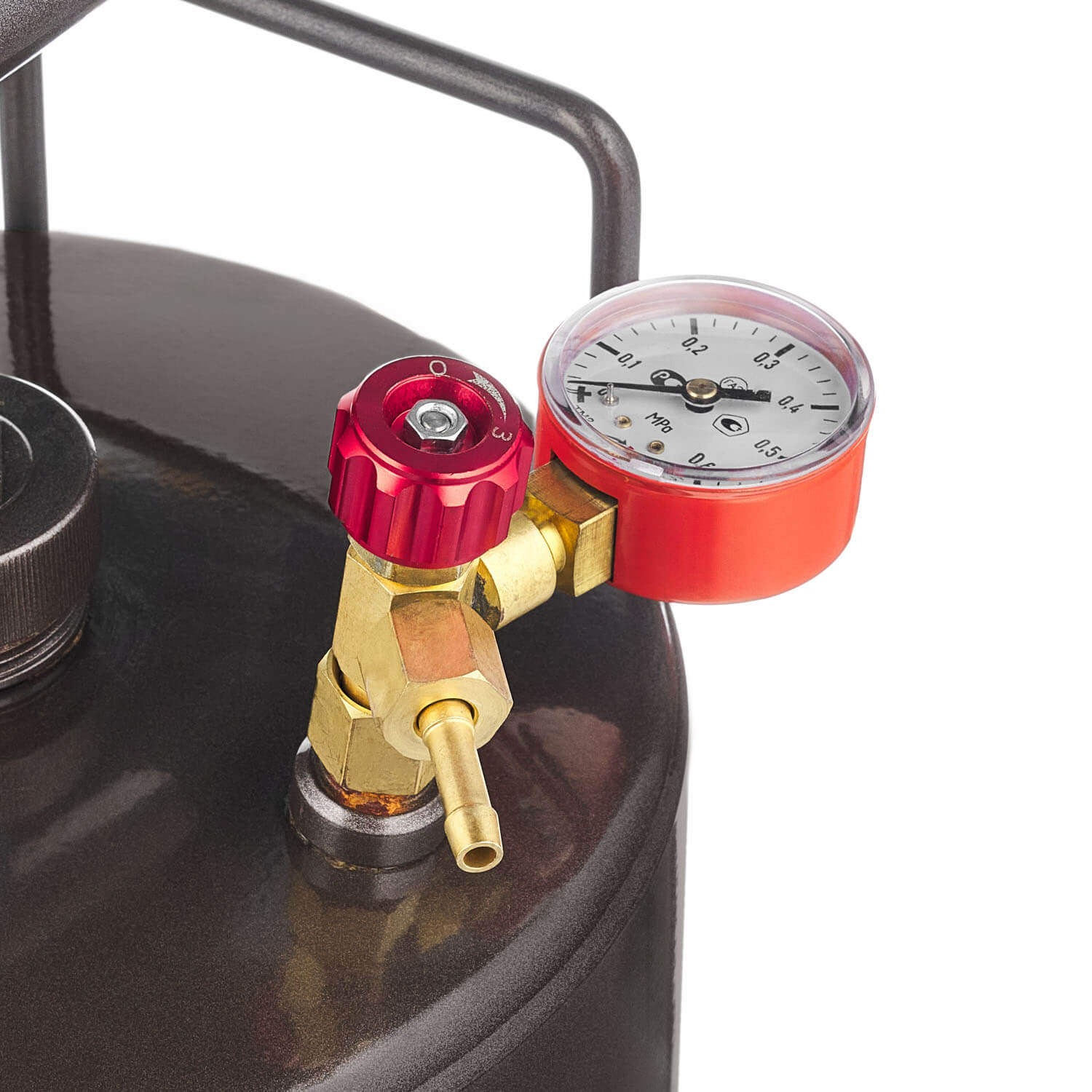

Бачок в сборе с насосом. Насос в бачке обеспечивает давление до 0,3 МПа. Бачок ПТК БГ-08 имеет встроенный манометр с диапазоном показаний давлений до 0,6 МПа.

Дополнительно к бачку можно приобрести клапан отсекатель с резьбой присоединения М14х1,5. Клапан устанавливается на узел управления для перекрытия подачи топлива, в случае разрыва топливоподающего рукава.

При вводе в эксплуатацию необходимо проводить испытание на герметичность при помощи азота или сжатого воздуха при давлении 0,5+0,05 МПа. Предохранительный клапан узла управления должен быть настроен на давление 0,4±0,04 МПа. А испытание бачка БГ-08 на прочность рекомендуется производить гидравлическим давлением 1,0+0,1 Мпа.

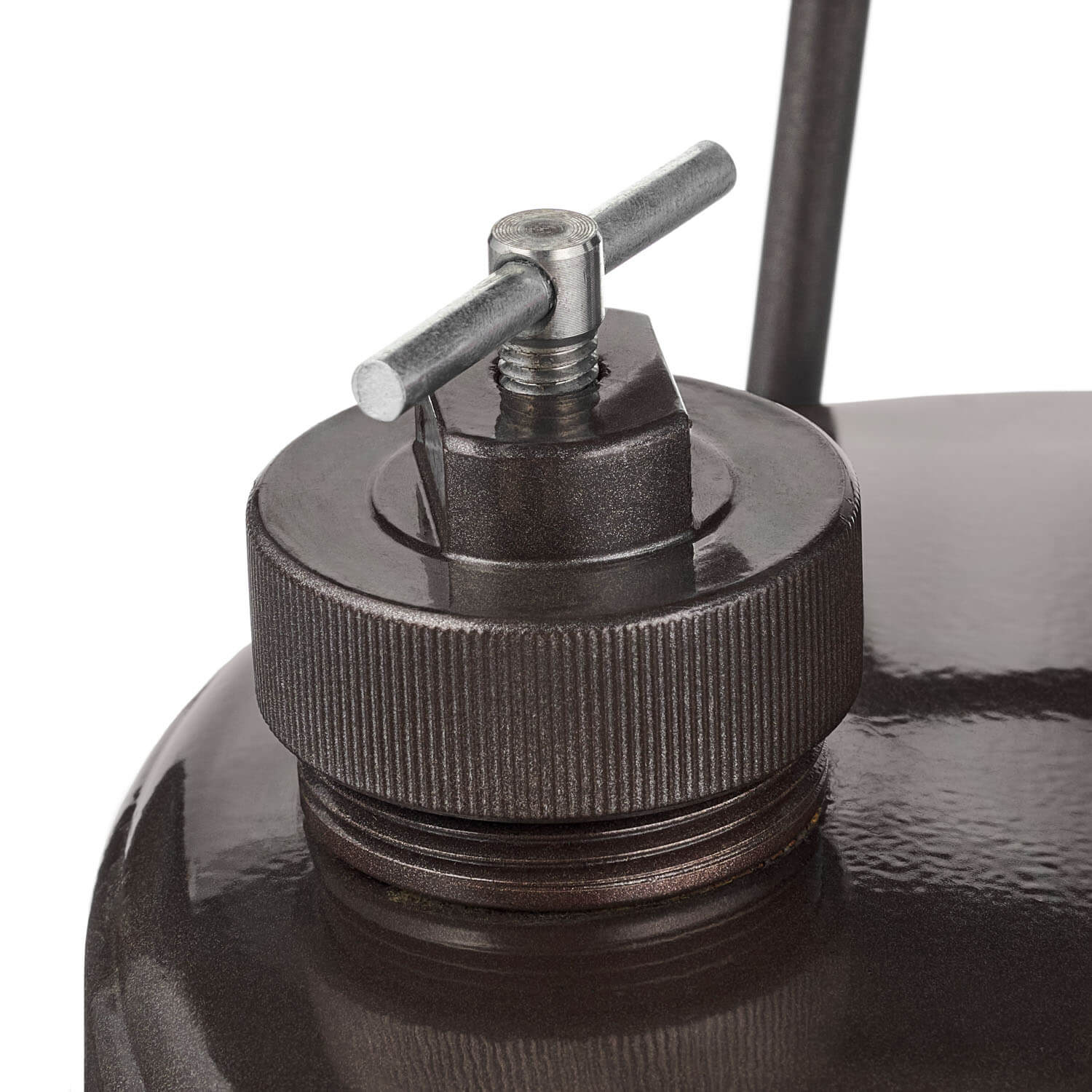

Бак объемом 8 литров. Но при вводе в эксплуатацию рекомендуется в бачок залить не более 6 литров топлива, после чего, плотно закрутить крышку заливной горловины. Вентиль подачи топлива на узле управления должен быть закрыт. При помощи насоса начать качать, создавая давление в бачке – не более 1,5 кгс/см², а для керосинорезов с асбестовой намоткой – не более 3,0 кгс/см². После создания давления необходимо открыть вентиль регулировки подачи жидкого топлива по резинотканевому рукаву к жидкотопливному резаку.

Комплектация:

• Бачок ПТК БГ-08 в сборе с насосом – 1 шт.
• Манометр – 1 шт.
• Ниппель ⌀6 мм – 1 шт.
• Гайка накидная М14х1,5 – 1 шт.
• Прокладка заливной горловины – 1 шт.^*
• Кольцо уплотнительное 020-025-30 на поршень – 1 шт.^*
• Руководство по эксплуатации – 1 шт.

^*В качестве ЗИП

Обратите внимание, что клапан отсекатель приобретается отдельно, не входит в комплект поставки к бачку ПТК БГ-08.

Технические характеристики

• Емкость бачка, л (не более) : 8±0,2
• Объем заливаемого горючего, л (не более): 6
• Рабочее давление для керосинорезов без обмотки, МПа (не более): 0,08–0,15
• Рабочее давление для керосинорезов с асбестовой обмоткой, МПа (не более): 0,15–0,3
• Расход керосина, кг/ч (не более): 0,6–1,5
• Резьба заливной горловины, мм: М42х2
• Резьба горловины насоса, мм: М42х2
• Габариты прокладки заливной горловины, ⌀ мм: 42х18х4
• Габариты прокладки горловины под насос, ⌀ мм: 38х27х2,5
• Температурный диапазон эксплуатации, °С: от +30 до -30
• Вес нетто, кг (не более): 4,6
• Габариты бачка в сборе, мм (не более): 230х230х400
• Вес брутто, кг (не более): 5,05
• Размеры индивидуальной упаковки, мм (не более): 250х250х450

Страна производства и гарантия

• Гарантия: 6 месяцев
