Фильтр-регулятор ПТК к аппаратам воздушно-плазменной резки

Фильтр-регулятор используется для удаления из сжатого воздуха механических загрязнений, водяного конденсата и масляной эмульсии. Дополнительно фильтр-регулятор отвечает за понижение давления воздуха и поддержания его на требуемом уровне. Использование фильтра-регулятора позволяет подготовить воздух, поступающий от компрессора к аппарату воздушно-плазменной резки металлов CUT.

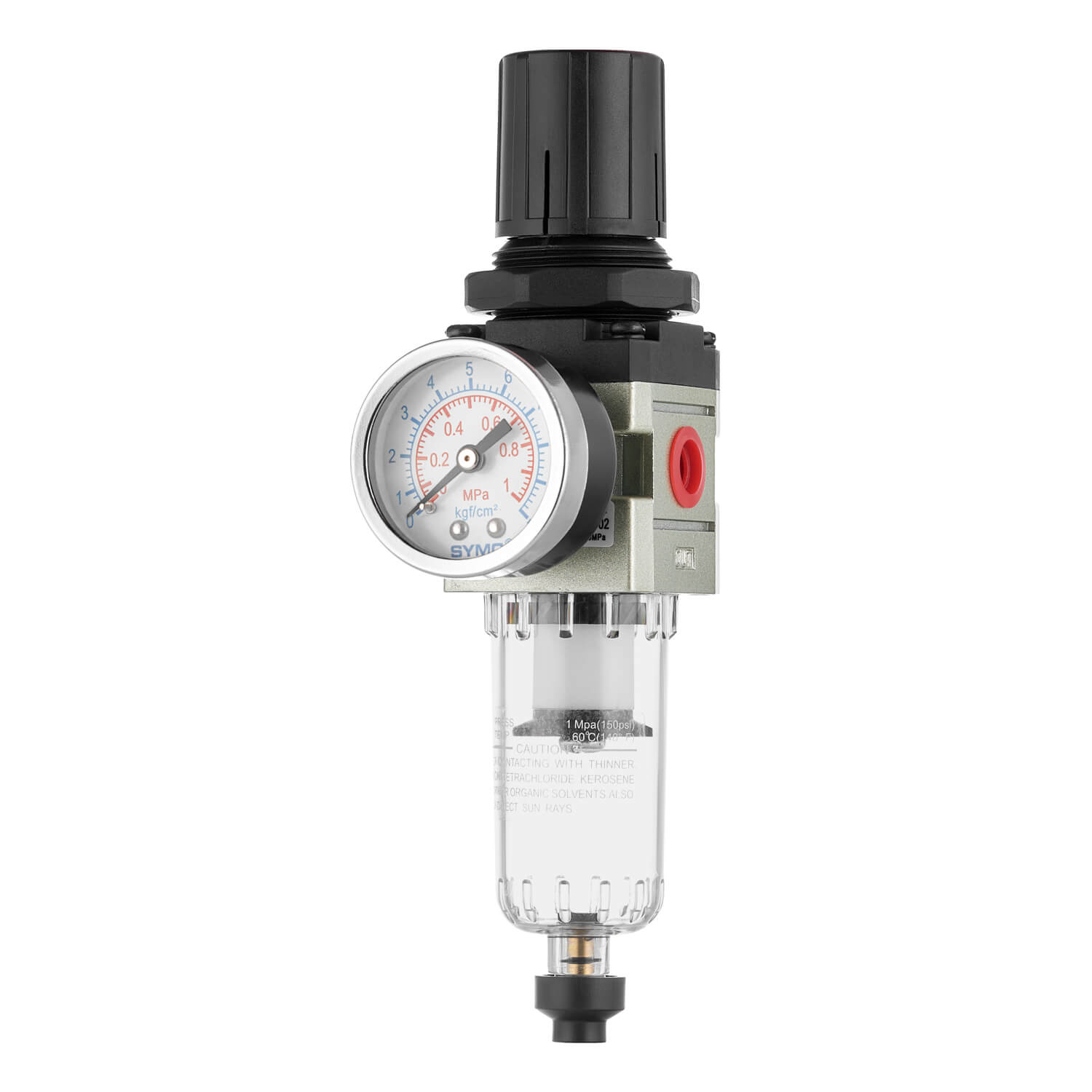

Фильтр-регулятор оснащен манометром, воздушным фильтром и клапаном сброса конденсата. Через него на источник для плазменной резки поступает подготовленный воздух от компрессора. Обратите внимание, что давление сжатого воздуха должно быть постоянным и не должно быть ниже 0,4 МПа. При работе на низком давлении сжатого воздуха срок службы плазменного резака CUT значительно сокращается.

Фильтр-регулятор необходимо устанавливать вертикально, чашей вниз. Сама чаша изготовлена из поликарбоната. Рекомендуем регулярно сливать конденсат из чаши фильтра-регулятора. Большое содержание конденсата уменьшает срок службы плазменного резака CUT и может привести к поломке оборудования.

Фильтр-регулятор устанавливается на кронштейне, который крепится на задней панели аппарата.

Комплектация:

• Фильтр-регулятор – 1 шт.

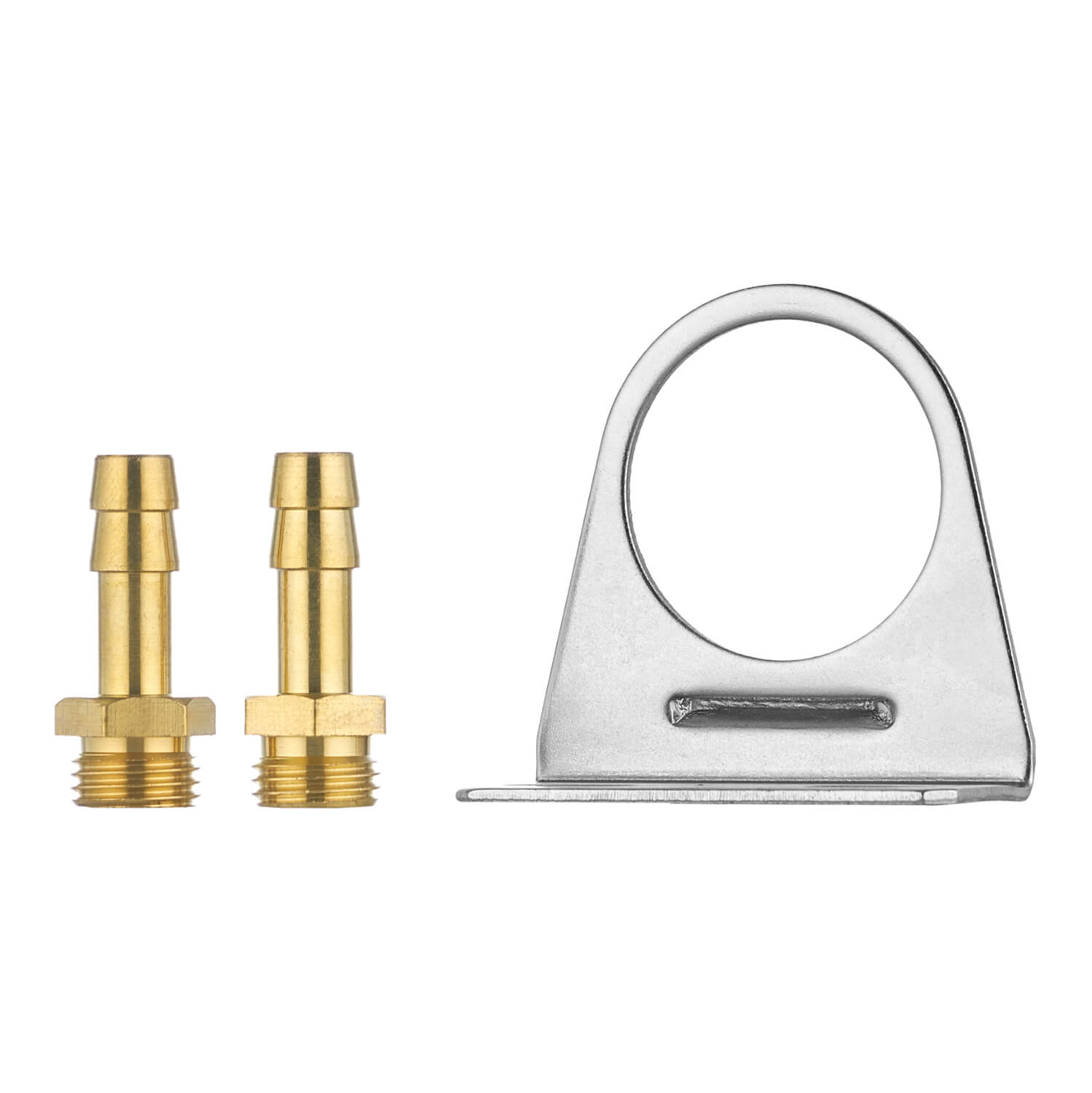

• Штуцер ⌀8 мм – 2 шт.
• Манометр – 1 шт.
• Кронштейн для крепления – 1 шт.
• Руководство по эксплуатации – 1 шт.

Технические характеристики

• Рабочее давление, МПа: 0–1,0
• Максимальное входное давление, МПа: 1,5
• Диапазон регулирования давления, МПа: 0,05–0,85
• Точность фильтрации, мкм: 5
• Температура используемого воздуха, °С: 0–60
• Присоединительная резьба: G1/4-B
• Наружный диаметр ниппелей, мм: 8
• Вес нетто, кг (не более): 0,35
• Габариты фильтра, мм (не более): 100х175х65
• Вес брутто, кг (не более): 0,40
• Габариты индивидуальной упаковки, мм (не более): 50х45х225
