Гибкий металлический световод Микромед для волоконного осветителя (кольцев

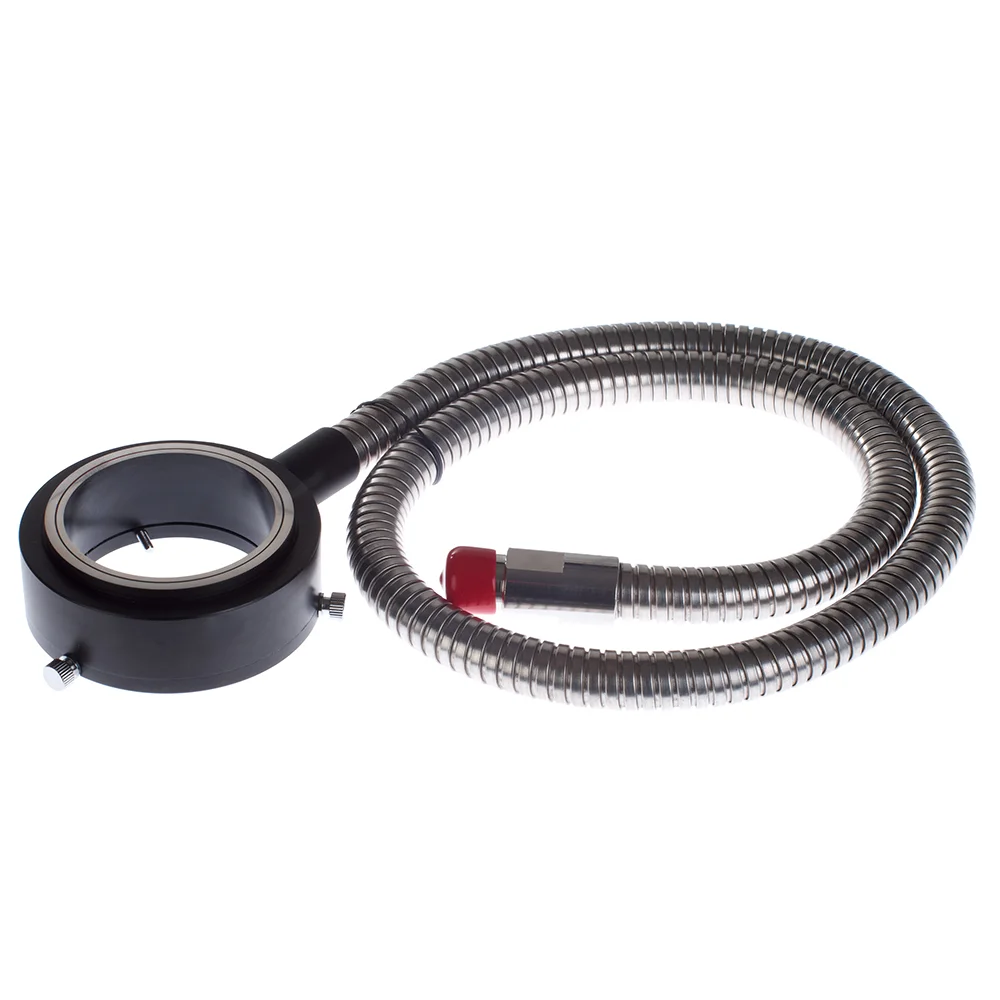

Гибкий металлический кольцевой световод — это оптоволоконный жгут длиной 900 мм в эластичном металлическом рукаве, который передаёт свет от осветительного блока к кольцу вокруг объектива стереомикроскопа. Металлический рукав держит форму и позволяет зафиксировать подсветку в нужном положении.
Кольцевой осветитель используются со стереомикроскопами и позволяет расширить возможности при исследованиях в отраженном свете. Осветитель применяется при наблюдении сложных трехмерных объектов, таких, как образцы минералов, плохо пропускающих свет кристаллов, деталей прецизионных механизмов и плат электронных приборов. Вместе с источником направленного света кольцевой осветитель может использоваться в качестве дополнительного источника, также он используется и как независимый осветитель.
Верхнее бестеневое освещение направленное точно по оптической оси микроскопа способствует равномерному освещению без глубоких теней, приводящим к получению ложных результатов исследований. Благодаря кольцевой конфигурации осветителя изображение свободно от асимметричных теней, искажающих геометрию объекта. Оптоволоконный жгут длиной 900 мм помещен в эластичный металлический рукав, благодаря этому осветительный блок может быть размещен в любом удобном месте рабочего пространства.
Осветитель совместим со всеми стереомикроскопами, имеющими посадочную резьбу оптического блока М48. Например, Микромед МС-2 ZOOM, Микромед МС-3 ZOOM и Микромед МС-4 ZOOM. Для установки осветителя на такие стереомикроскопы требуется адаптер, специально предназначенный для установки кольцевых осветителей. При использовании с этими микроскопами оптических насадок осветитель устанавливается на оправу оптической насадки и адаптер не требуется. Адаптер в комплект не входит и приобретается отдельно. Без использования адаптера осветитель может быть установлен на стереомикроскоп с внешним диаметром блока объективов не более 55 мм.
Высокое качество освещения достигается передающей свет оптоволоконной конструкцией осветителя и галогенной лампой с дихроичным отражателем примененной в осветительном блоке. Осветитель создает однородное пятно света высокой интенсивности – на расстоянии 100 мм до 75% создаваемой освещенности сосредоточено в круге диаметром 70 мм с освещенностью 4100 люкс. Подобное распределение света хорошо согласуется с полем зрения большинства стереомикроскопов как в стандартной комплектации, так и с оптическими насадками. Кольцевой осветитель, подключенный к осветительному блоку HL-150, изучает свет с цветовой температурой 3240⁰К, индекс цветопередачи (CRI) = 94. Оптоволоконный жгут имеет низкую теплопроводность, что в сочетании с эффективным охлаждающим вентилятором блока и встроенным в лампу ИК фильтром не создает нагрева исследуемого образца.
Осветительный блок HL-150 - неотъемлемая часть оптоволоконной системы освещения Микромед. Блок является источником управляемого света для оптоволоконных осветителей.
К блоку подключаются оптоволоконные осветители Микромед – кольцевой, а также одинарный и двойной осветители направленного света. В качестве источника в осветительном блоке HL-150 применяется галогенная лампа с дихроичным отражателем и ИК фильтром. Галогенная лампа питается стабилизированным напряжением 24В и имеет регулировку яркости.
Для охлаждения лампы и схемы питания используется производительный вентилятор с управлением от схемы регулировки яркости.
Комплектация
