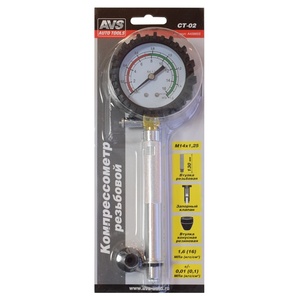

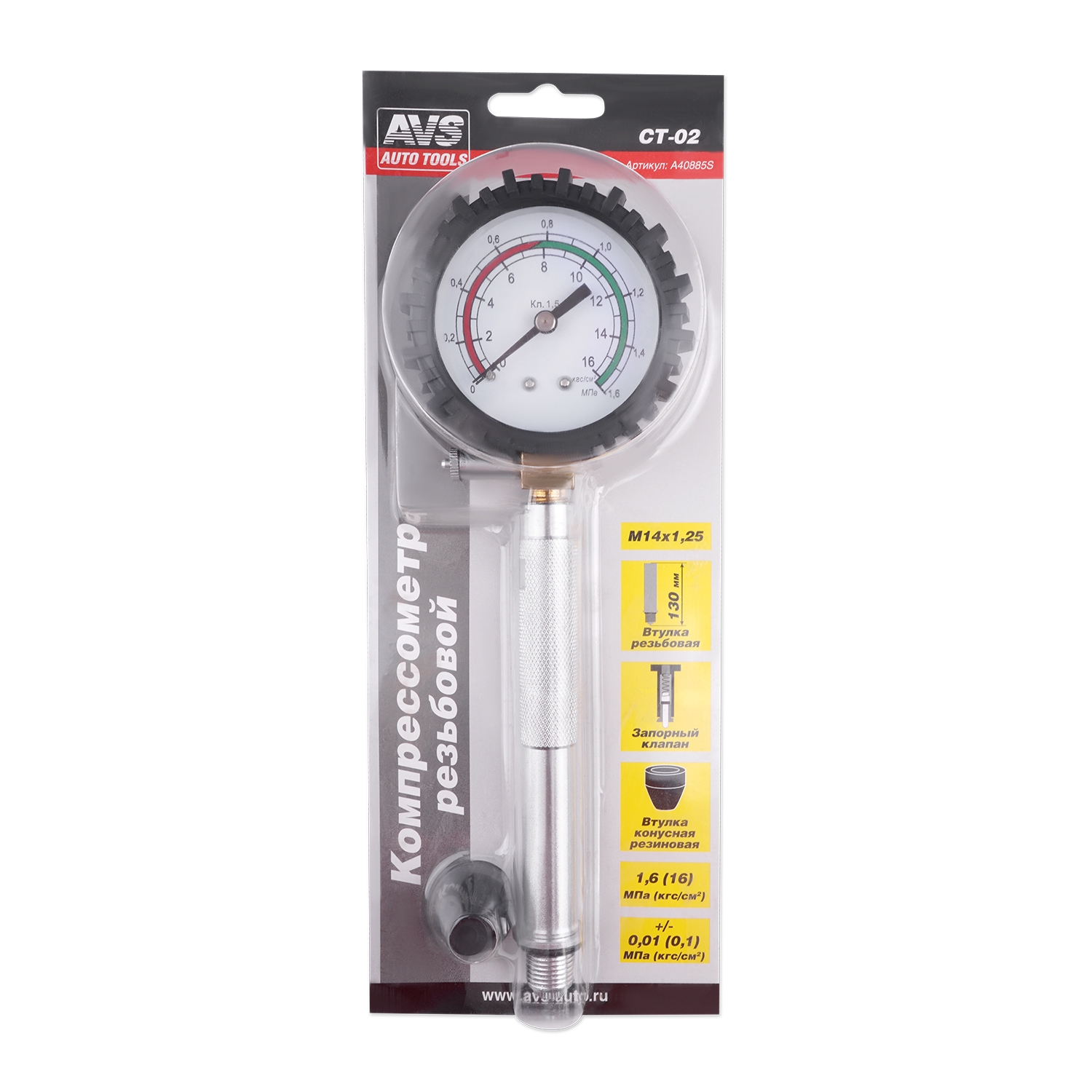

Компрессометр резьбовой AVS CT-02

AVS CT-02 — компрессометр резьбовой.

Компрессометр резьбовой предназначен для измерения компрессии в автомобильных и мотоциклетных бензиновых двигателях внутреннего сгорания с резьбой свечного отверстия М14 × 1,25. Измерения проводятся при помощи резьбовой втулки или прижимной резиновой втулки. Двигатели с другой резьбой свечных отверстий также диагностируются при помощи прижимной резиновой втулки.

Технические характеристики

• Верхний предел измерения давления, МПа(кгс/см²): 1,6(16).
• Погрешность измерений не более, Мпа(кгс/см²): 0,01 (0,1).
• Бренд: AVS

Комплектация

• Компрессометр с резьбовой втулкой 130 мм, резьба М14 × 1,25 – 1 шт.

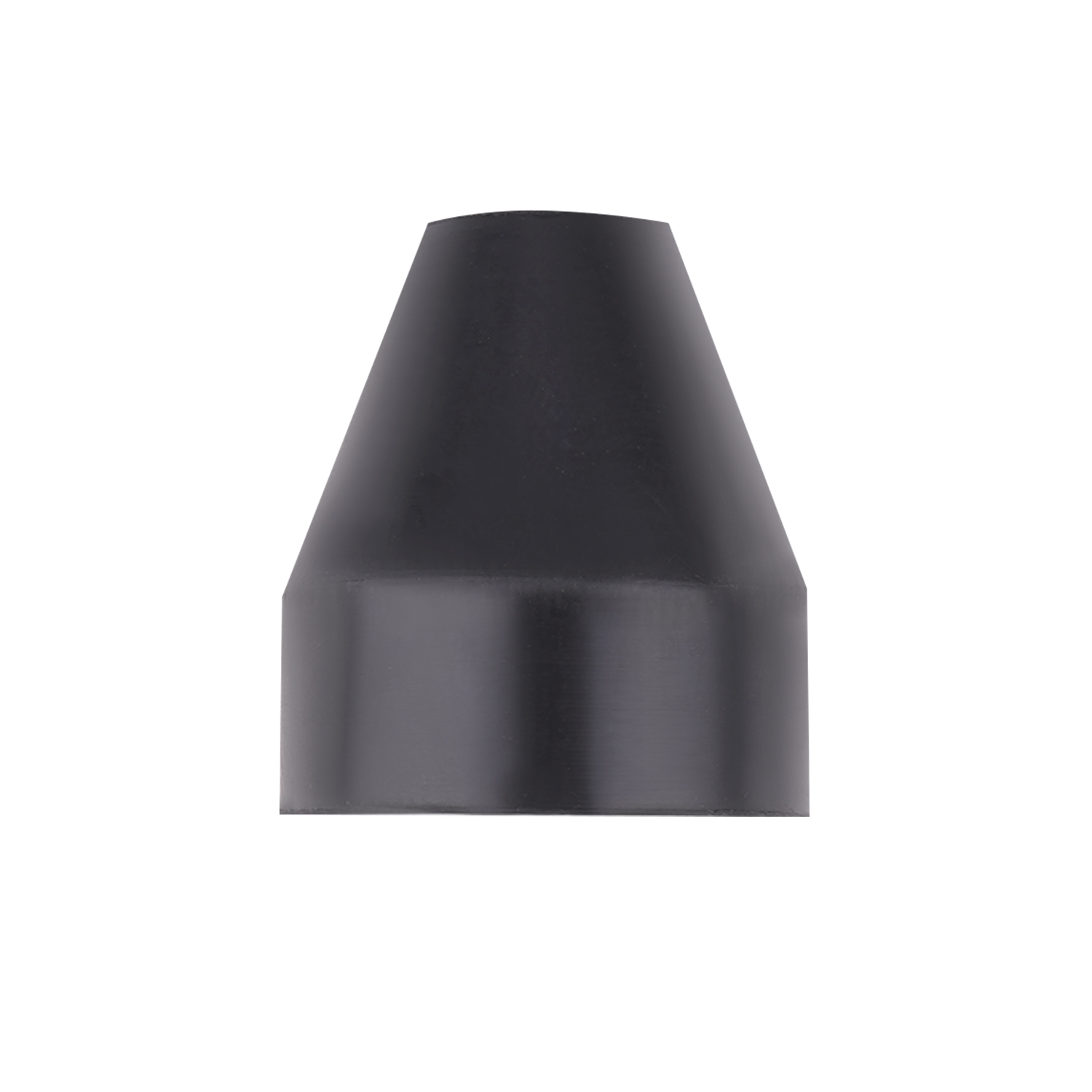

• Втулка конусная резиновая – 1 шт.

Устройство компрессометра

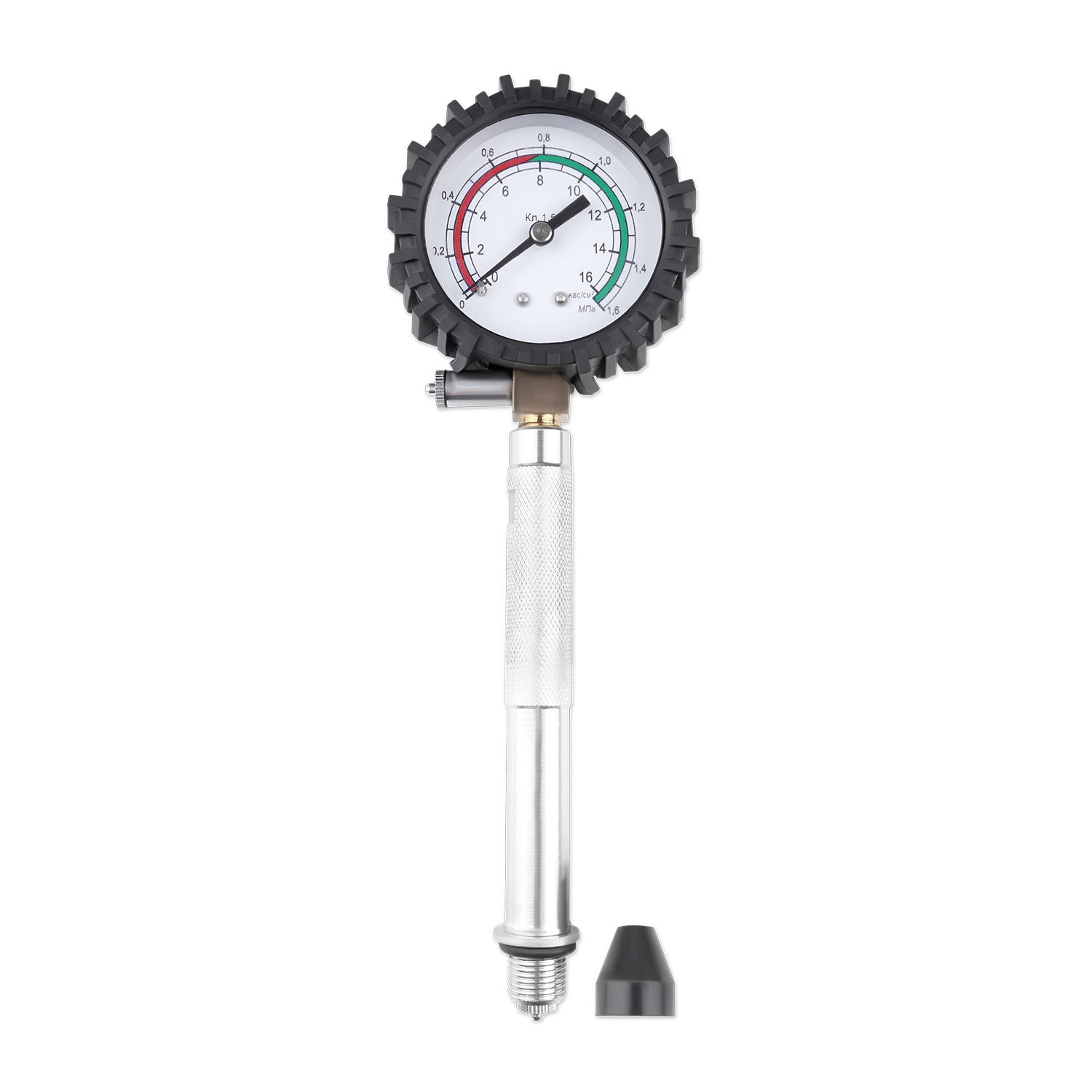

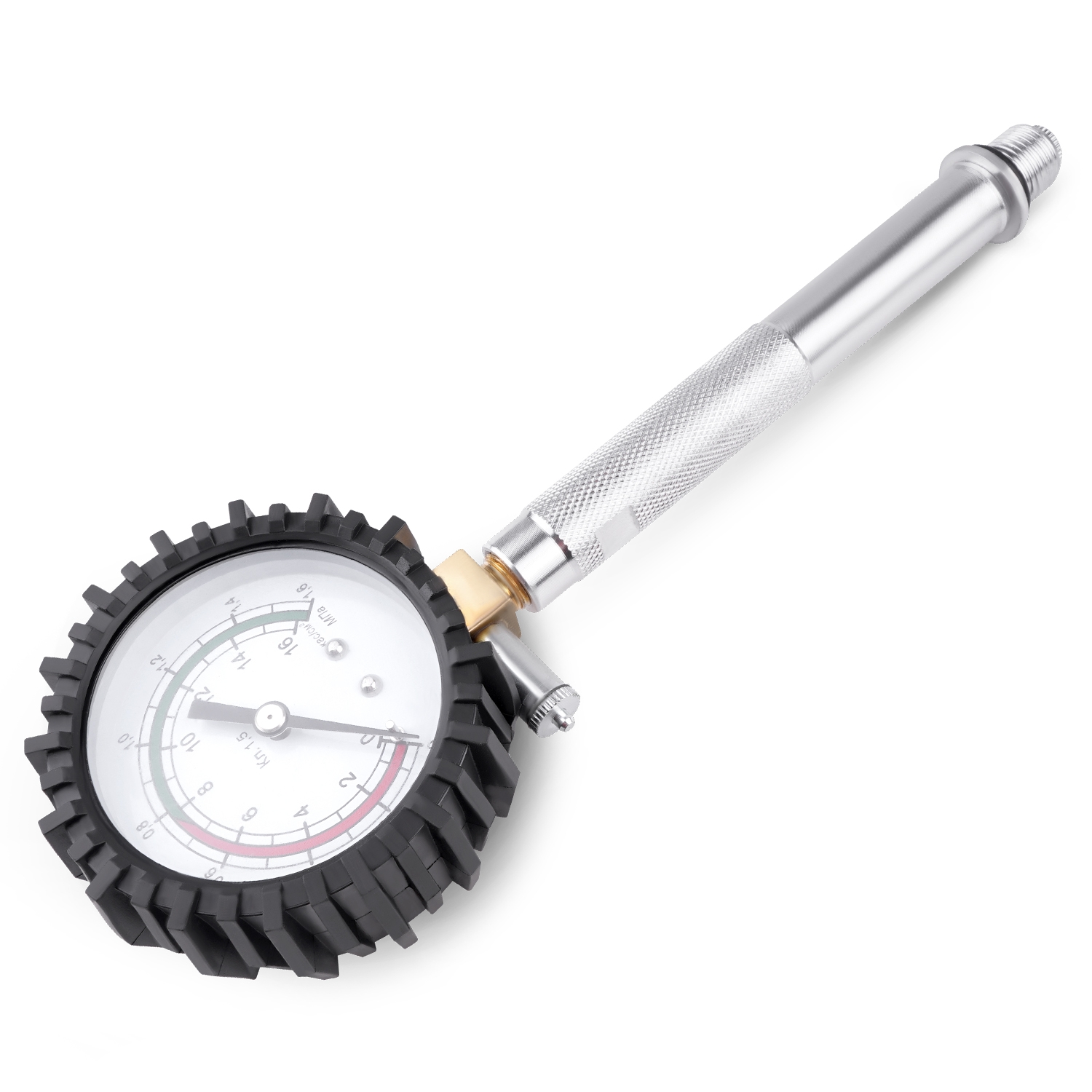

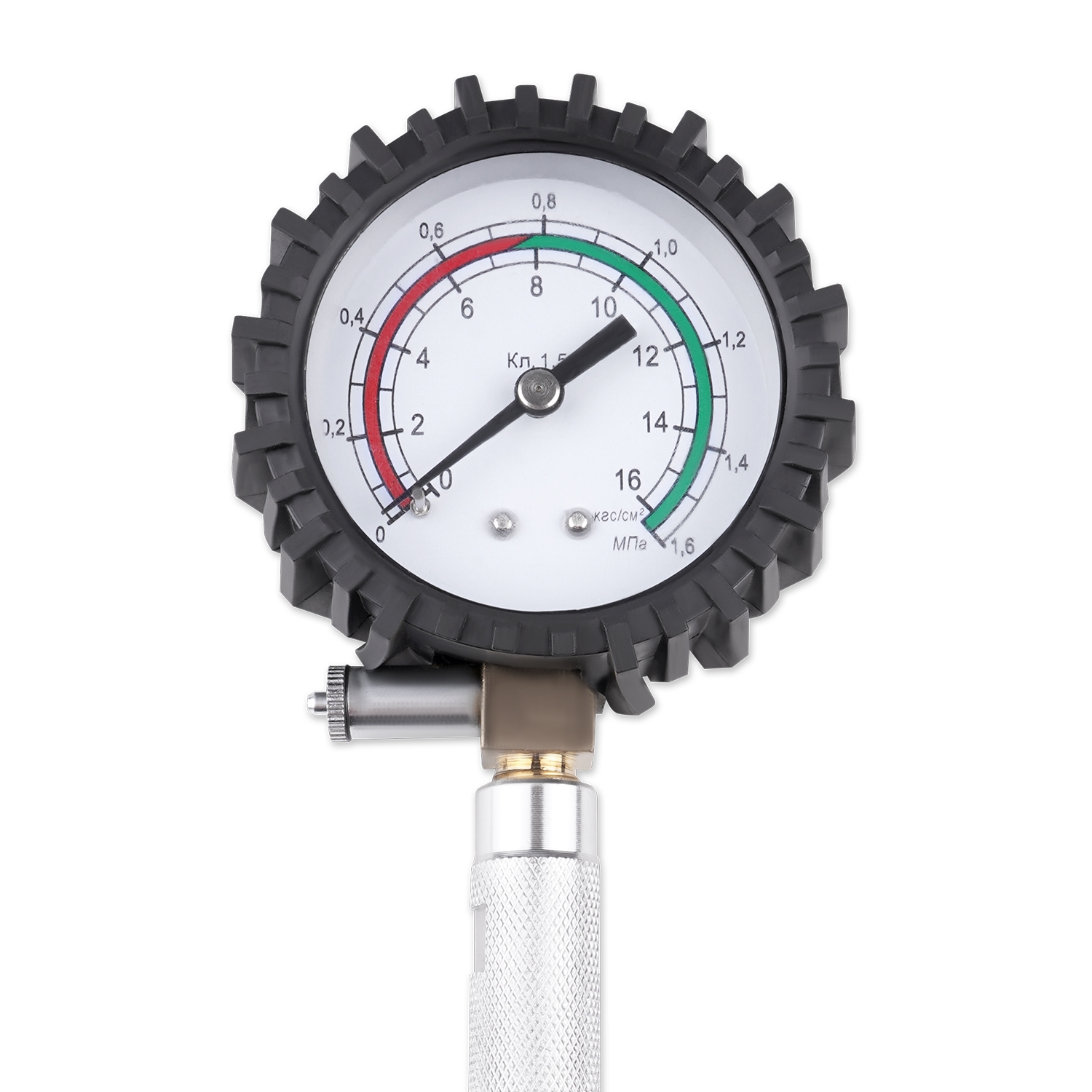

Компрессометр состоит из манометра в защитном резиновом чехле с клапаном сброса, втулки присоединительной с резьбой М14 × 1,25, втулки конусной резиновой, запорного клапана.

Меры безопасности

• Запрещается отнимать компрессометр от свечного отверстия во время вращения коленчатого вала.
• Запрещается дотрагиваться до горячих частей двигателя.

Порядок работы

Перед измерением компрессии проверить зазоры в клапанах и при необходимости отрегулировать их. Прогреть ДВС до температуры охлаждающей жидкости 80-90 °C и заглушить. Отсоединить провода от свечей зажигания и вывернуть свечи. Вставить компрессометр конусной резиновой втулкой в свечное отверстие 1-го цилиндра и плотно прижать. Проворачивать коленчатый вал ДВС стартером с частотой 180-360 об/мин до тех пор, пока показания компрессометра не перестанут увеличиваться. Определив величину давления в цилиндре, необходимо выпустить воздух путем нажатия на клапан сброса в верхней части компрессометра. Измерить компрессию в остальных цилиндрах аналогичным способом. Сверить результаты измерений со значениями, рекомендованными производителем ДВС. Разница давлений в цилиндрах более 0,1 МПа(1кгс/см²) указывает на неисправность ДВС.

Возможные неисправности ДВС: негерметичность клапанов, повреждение прокладки головки блока цилиндров, поломка или пригорание поршневых колец.

Эксплуатация, транспортирование и хранение

• Если компрессометр не держит давление, необходимо прочистить запорный клапан.
• Избегать контакта манометра с горячими частями двигателя.
• Избегать попадания топлива и масла на корпус манометра.
• Оберегать манометр от ударов.

Условия эксплуатации

• Температура окружающего воздуха от -60 до +60 °C.
• Относительная влажность от 30 до 80%.

Гарантийный срок эксплуатации

• Изготовитель гарантирует исправную работу изделия при соблюдении условий эксплуатации, транспортировки и хранения.
• Гарантийный срок эксплуатации 18 месяцев со дня продажи через розничную торговую сеть.
• Срок годности (хранения) не ограничен.
• Гарантийные обязательства не распространяются на изделия с механическими повреждениями, неполной комплектацией.

Обозначения: двигатель внутреннего сгорания (ДВС).
