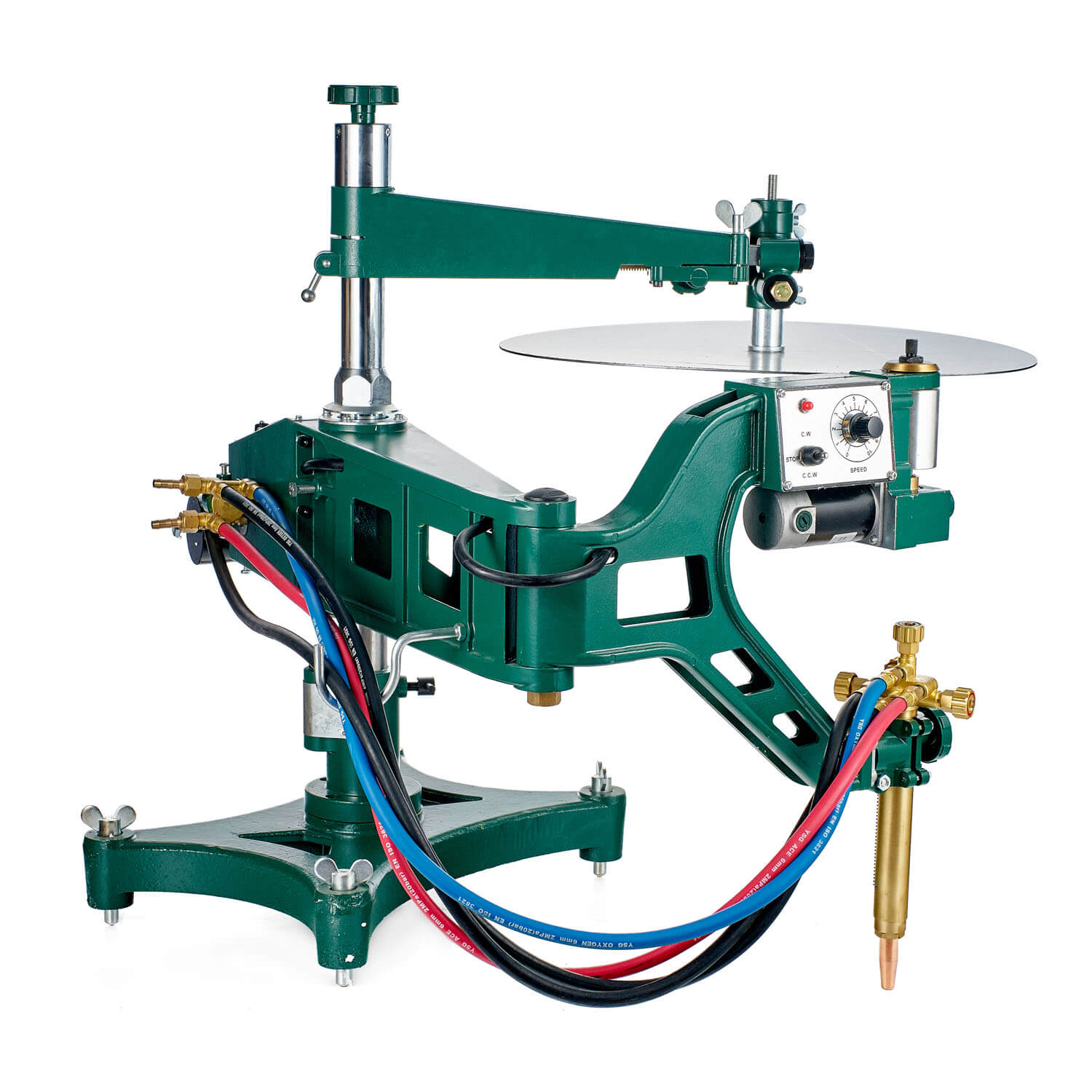

Машина ПТК термической резки CG2-150

Машины газокислородной резки серии CG2-150 предназначены для вырезки деталей из листового проката по заранее изготовленному шаблону. С помощью машины можно вырезать различные детали по шаблону с высокой точностью и качеством реза. Использование CG2-150 позволяет обеспечить высокую точность и качество реза, а также сократить временные издержки на раскрой деталей.

Применение машины возможно в машиностроении, судостроении, вагоностроении, производстве нефти, металлургии и других индустриях промышленности, где необходимо вырезать одну деталь многократно.

Особенности МТР CG2-150:

• Максимальная толщина разрезаемого металла от 3 до 50 мм.
• На машине установлен машинный резак с газосмесительными мундштуками с маркировкой 2PM для работы на пропан/метане. Машина может работать на пропане и ацетилене.
• Корпус машины термической резки выполнен из алюминиевого сплава для уменьшения веса и комфортной транспортировки при работе.

Машина термической резки состоит из:

• Станина с регулируемыми опорами и колонной – 1 шт.
• Поворотная (регулируемая) консоль с шарнирным поворотным элементом, противовесом и электроприводом – 1 шт.
• Регулируемый кронштейн крепления шаблона – 1 шт.

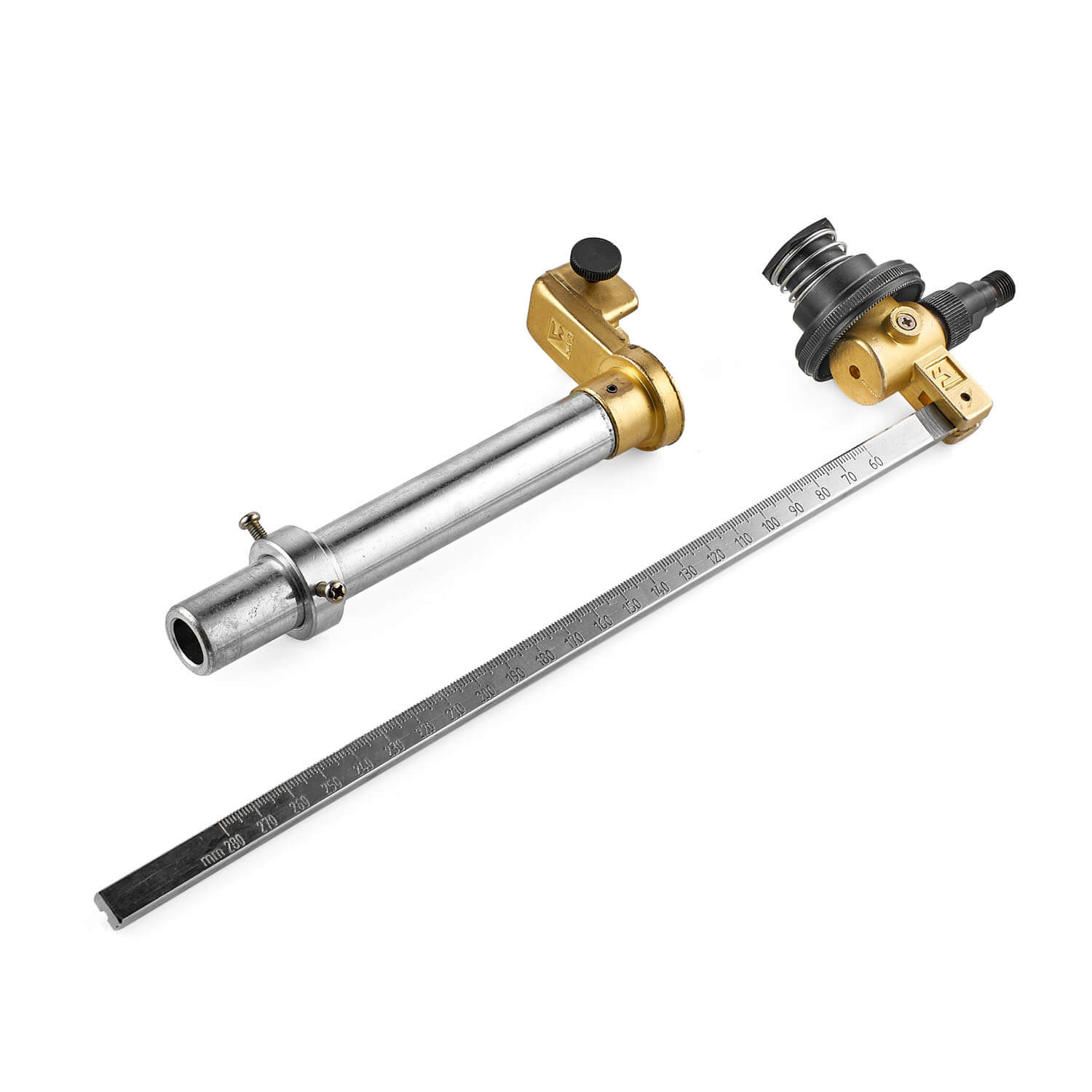

• Циркульное устройство с редукторным узлом и измерительной шкалой для изготовления шаблона D=200-500 мм и толщиной 5-8 мм из листовой стали – 1 шт.
• Шаблон (D=500мм) – 1 шт.
• Коллектор газовый – 1 шт.
• Держатель резака – 1 шт.
• Резак машинный с 3-мя вентилями – 1 шт.
• Комплект газовых рукавов (L=1000 мм, 3 шт.) – 1 комп.

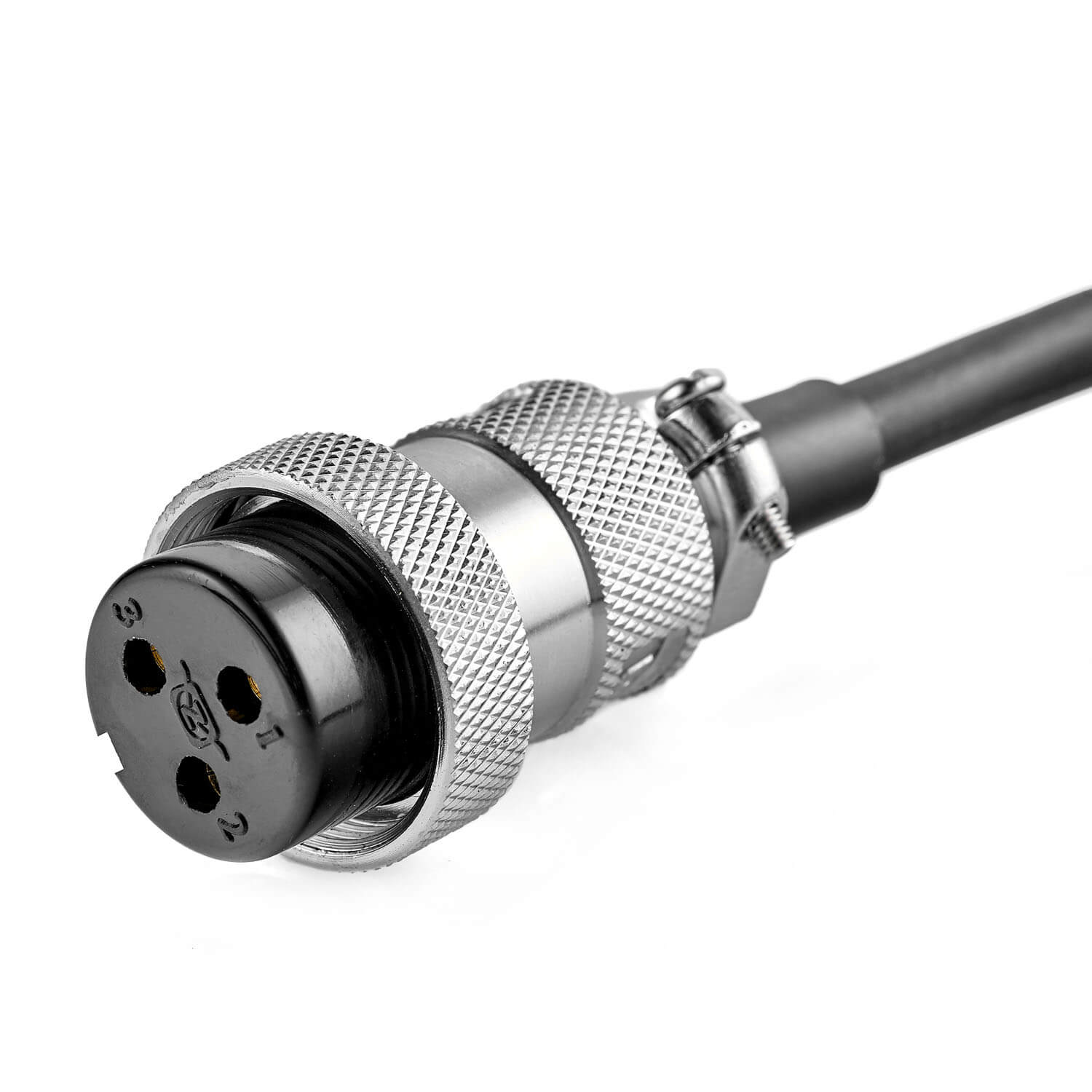

• Кабель питания 220В (L=5000 мм) – 1 шт.
• Мундштук пропановый газосмесительный № 1РМ – 1 шт.
• Мундштук пропановый газосмесительный № 2РМ – 1 шт.
• Мундштук пропановый газосмесительный № 3РМ – 1 шт.
• Набор для чистки мундштуков – 1 шт.
• Торцевой шестигранный ключ – 3 шт.
• Отвертка для сборки машины – 1 шт.

Комплектация:

• Машина термической резки CG2-150 в сборе – 1 шт.
• Руководство по эксплуатации – 1 шт.

Технические характеристики

• Рабочий газ: Пропан/Ацетилен
• Привод: Электрический
• Напряжение питающей сети, В: 220±10%
• Скорость реза, мм/мин: 50–750
• Максимальная толщина разрезаемого металла, мм: 3–50
• Рез: Резка по шаблону
• Диаметр резки по кругу, мм: 20–600
• Длина резки по линии, мм: 1450
• Максимальный размер резки прямоугольной детали, мм: 400х900/450х750/250х1200
• Количество резаков, шт: 1
• Вес нетто, кг (не более): 57
• Габариты МТР, мм (не более): 1190х335х800

Страна производства и гарантия

• Гарантия: 6 месяцев
