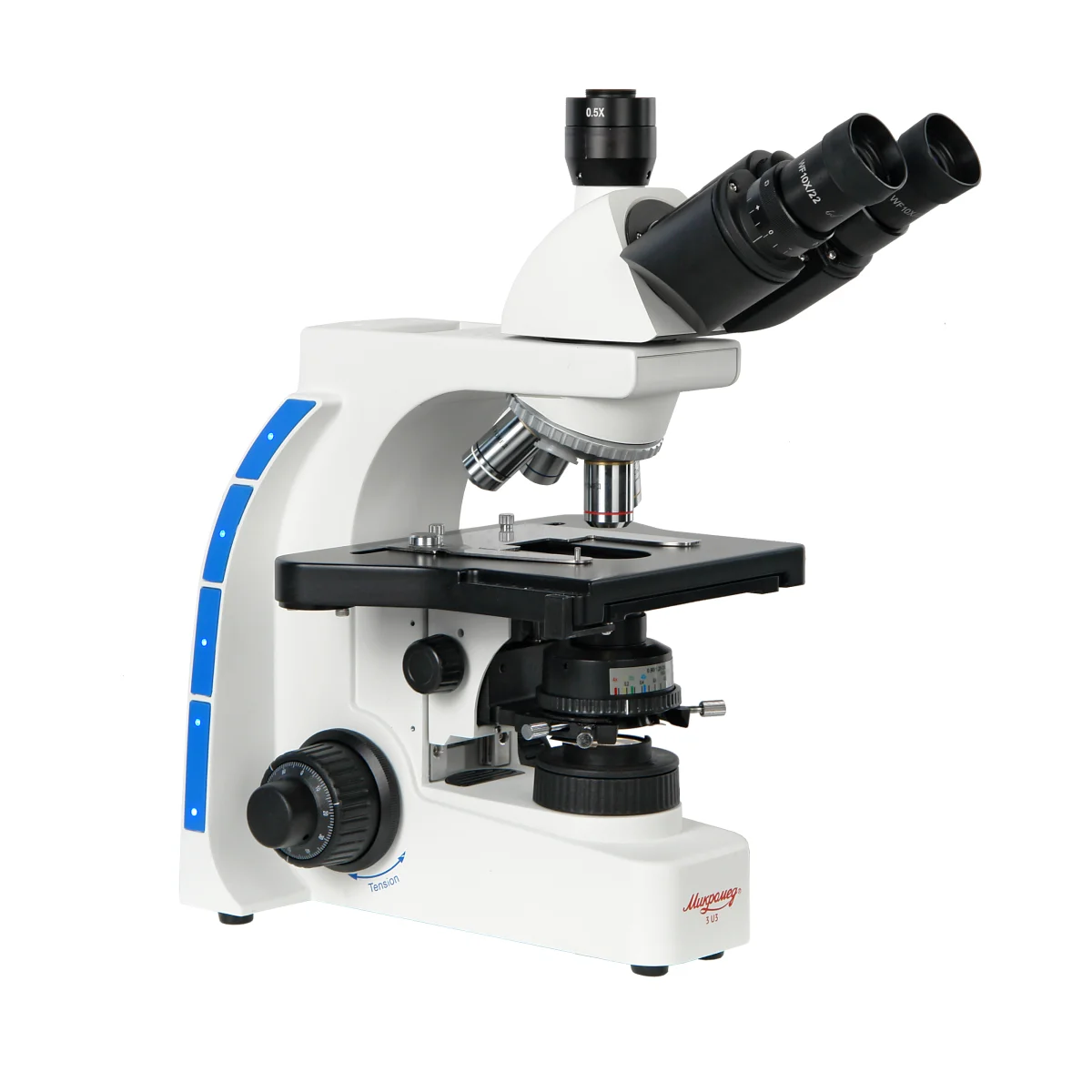

Микроскоп Микромед 3 (U3)

Микроскоп применяется в биологии и медицине, в ботанике и фармацевтической промышленности, в сельском хозяйстве, службах охраны окружающей среды и в криминалистике. Также он широко используется для учебного процесса в высших и средних учебных учреждениях.

Модульная конструкция позволяет применять дополнительные устройства и проводить с их помощью разнообразные исследования в проходящем свете. С дополнительными устройствами микроскоп позволяет работать по методу темного поля, фазового контраста, в поляризованном свете и проводить коноскопические исследования в кристаллографии.

Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства со слотом для устройства темного поля. Оптическая схема спроектирована на бесконечность, что позволяет применять точно коррегированные объективы высокого уровня и многочисленные оптические принадлежности.

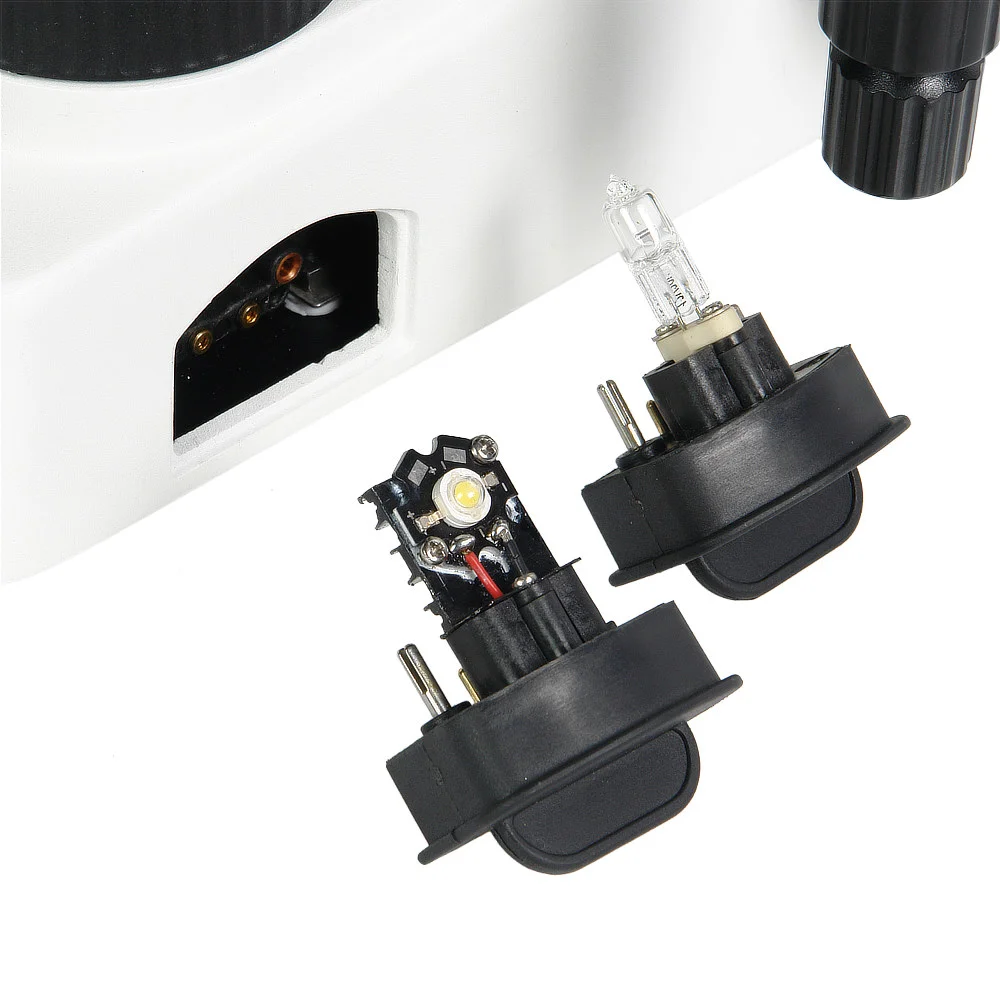

Два источника света. Исследователь может выбрать светодиодный свет или галогенную лампу. Смена источников производится простой заменой блока источника света.

Индикация «Менеджер света» упрощает и делает более наглядной настройку осветителя – линейка светодиодов индицирует установленную яркость осветителя 20, 40, 60, 80 и 100%. Система индикации встроена в штатив микроскопа.

В комплекте микроскопа - объективы с планахроматической коррекцией Plan 4x/0.13, Plan 10x/0.25, Plan 40x/0.65 и Plan 100x/1.25 oil. По дополнительному заказу микроскоп может быть укомплектован объективами Plan 20х/0.45, Plan 60х/0.80, флюоритовыми объективами Plan Fluor, объективами для работы в поляризованном свете SP POL и объективами фазового контраста Plan PH. Антигрибковое покрытие оптических поверхностей объективов позволяет без ограничений использовать микроскоп в биологических лабораториях.

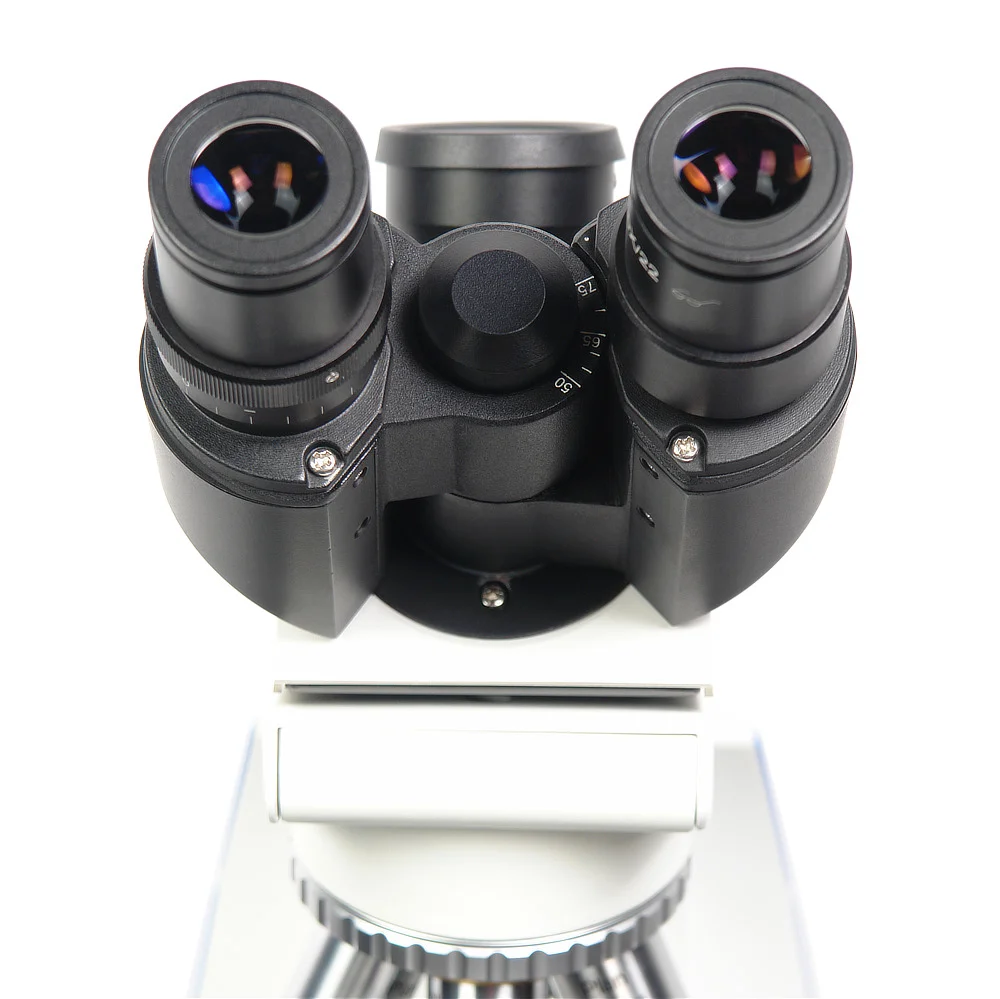

Тринокулярная визуальная насадка микроскопа снабжена тубусами с уголом наклона 30⁰, что способствует комфортным исследованиям без чрезмерного напряжения глаз и избыточной нагрузки на шейный отдел исследователя. Возможность поворота насадки вокруг оптической оси на 360⁰ позволяет настроить оптимальное положение для работы. Насадка имеет оптическую схему Зидентопфа, что позволяет регулировать межзрачковое расстояние в пределах от 50 до 75 мм без потери точной фокусировки. Коррекция аметропии наблюдателя кольцом на левом тубусе в пределах ±5 дптр.

Канал визуализации позволяет эффективно использовать дополнительную окулярную камеру. Для установки камеры предназначен оптический адаптер со стандартным соединением C-mount. В комплекте микроскопа адаптер с увеличением 0.5х, что позволяет без потерь информации использовать камеры с сенсорами формата 1/2,5-1/3 дюйма.

Система освещения Кёлера позволяет в полной мере использовать высокую разрешающую способность объективов, приближая разрешение микроскопа к дифракционному пределу. Осветительная система микроскопа состоит из коллектора с полевой диафрагмой, конденсора Аббе и источника света с регулируемой яркостью. Блок питания осветителя встроен в основание микроскопа.

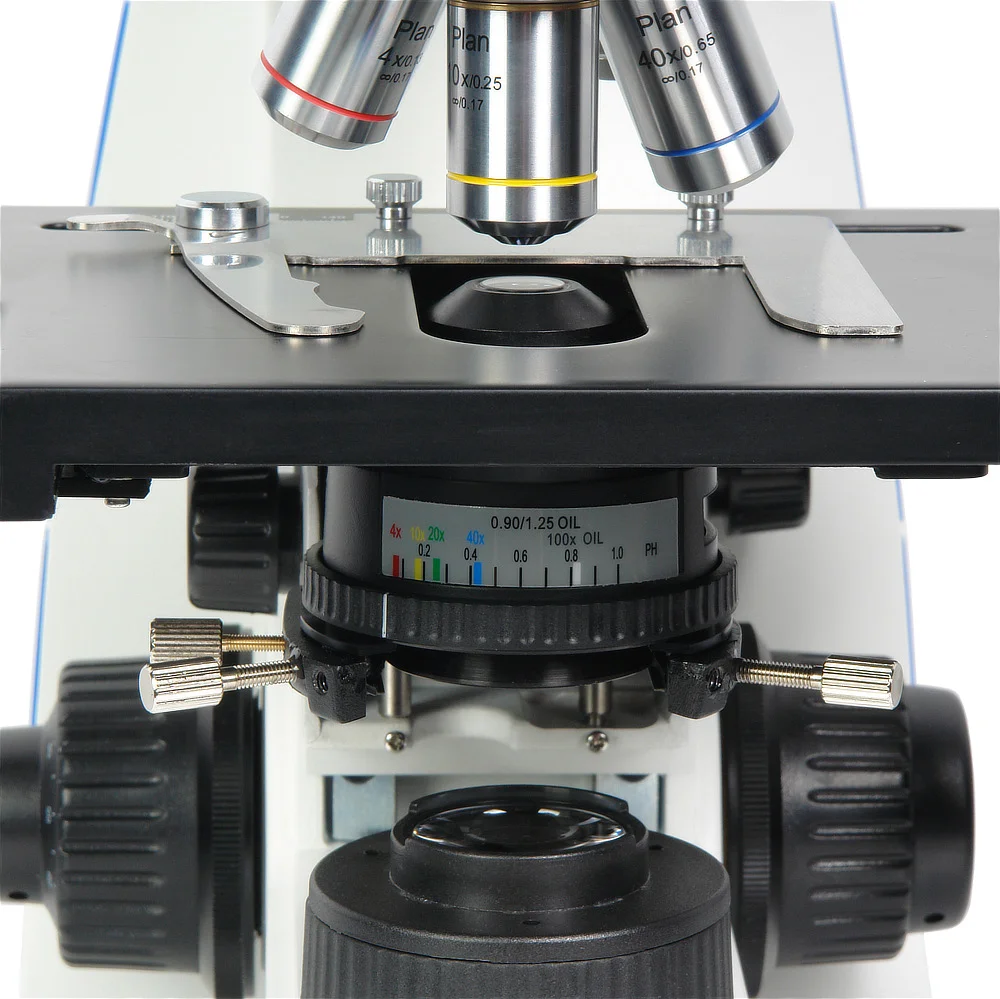

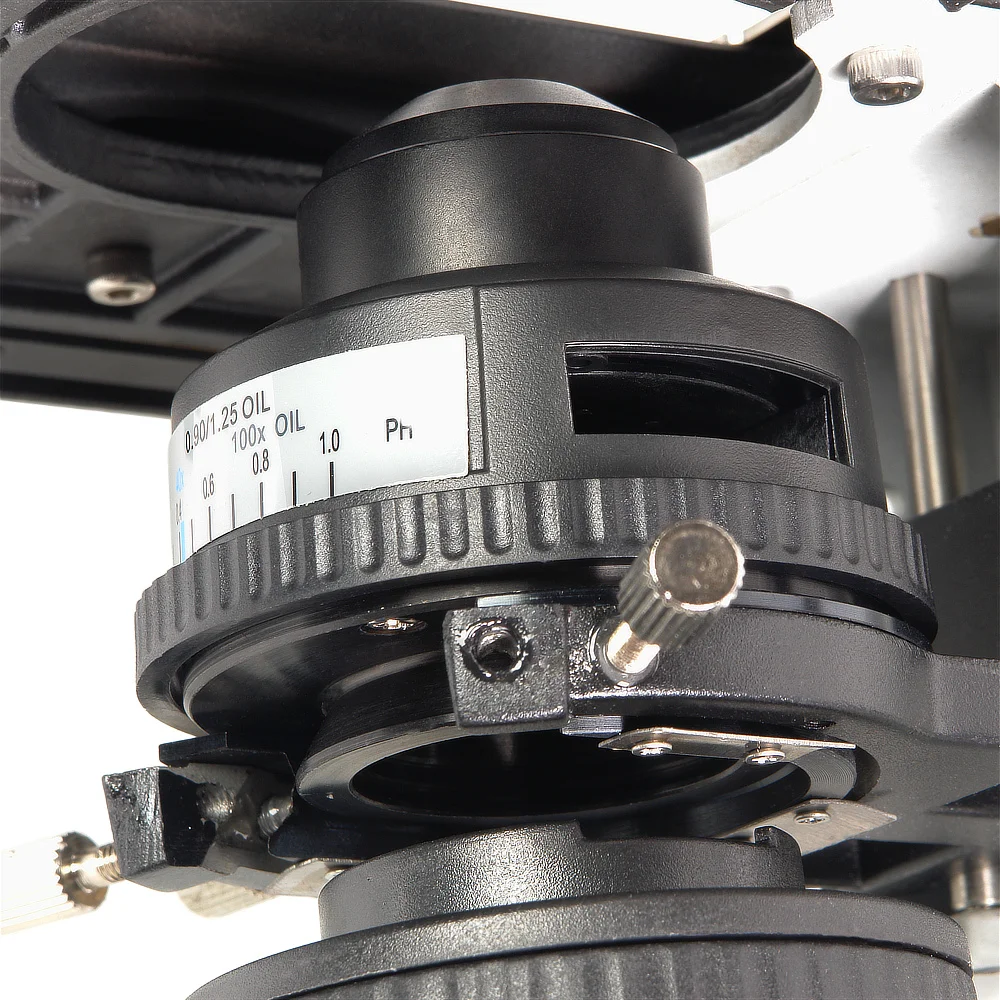

Иммерсионный конденсор Аббе имеет числовую апертуру N.А.=1.25 при работе с масляной иммерсией и N.А.= 0.90 при сухих использованиях. Конденсор имеет центрируемую конструкцию и регулируемую апертурную ирисовую диафрагму. Для настройки освещения предусмотрена подвижка по оптической оси на 21,5 мм. В оправе конденсора имеется слот для установки дополнительного устройства – слайдера темного поля.

Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Диапазон хода фокусировки составляет 12 мм. Фокусировочный механизм оснащен коаксиальными рукоятками грубой и тонкой фокусировки с регулятором усилия хода и ограничителем. Цена деления шкалы тонкой фокусировки 1 мкм.

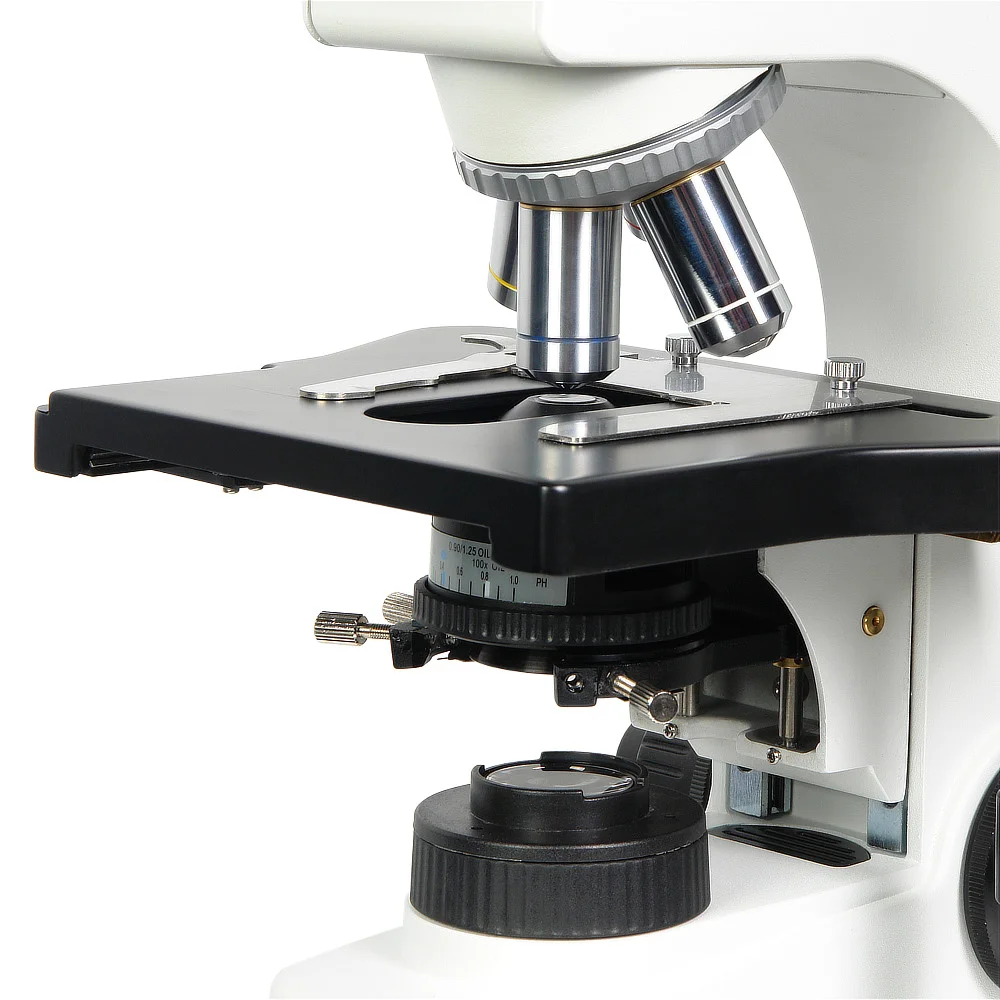

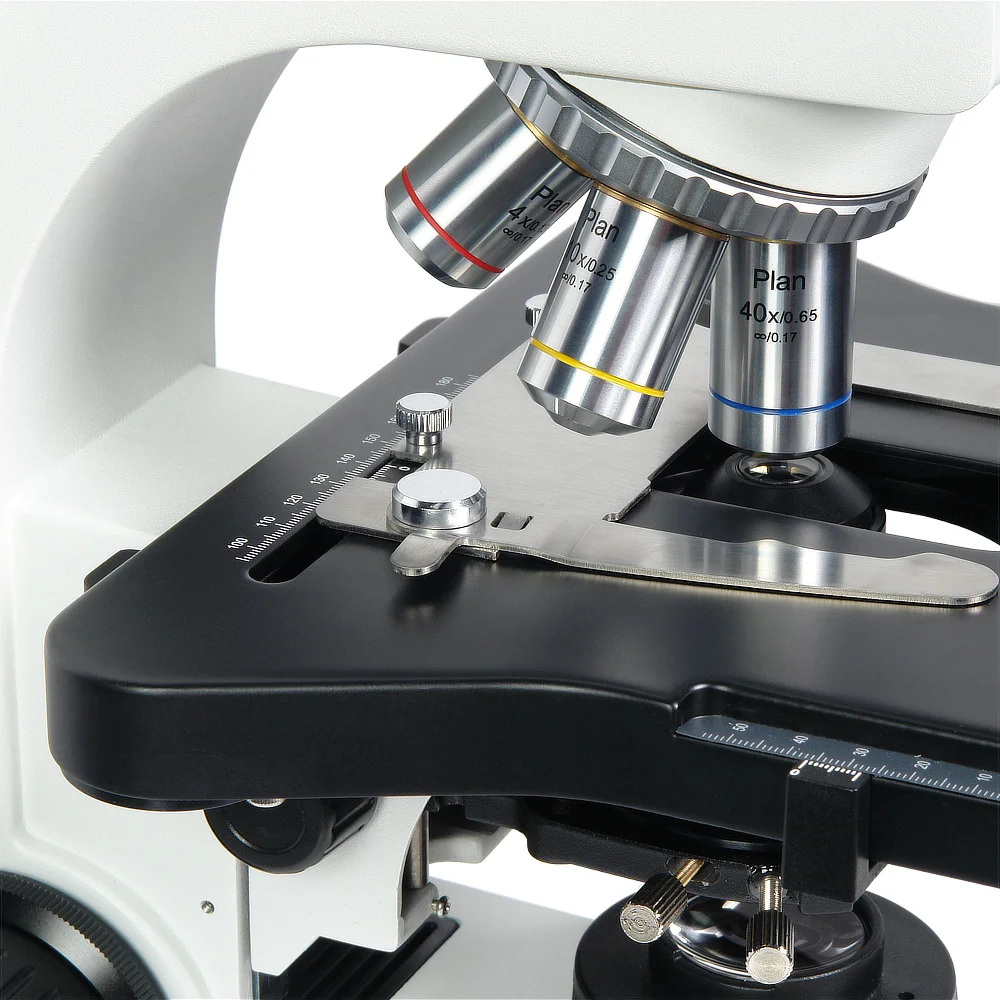

Предметный столик размером 185х177 мм допускает перемещение образца в направлениях X и Y в пределах до 75x50 мм с помощью коаксиальных рукояток. Столик оборудован механизмом на ременных передачах, этим достигается отсутствие люфтов, плавность перемещения, плюс подобная конструкция не имеет выступающей рейки Х, что способствует комфорту и безопасности эксплуатации. Столик снабжен шкалами с нониусами и комплектуется съемным препаратодержателем с пружинным прижимом.

Металлическая конструкция микроскопа гарантирует надежность, стабильность и точность настроек. Штатив и основание изготовлены из алюминиевого сплава, на них нанесено износостойкое покрытие с антистатическими и антибактериальными свойствами. Компактная и эргономичная конструкция позволяет микроскопу занимать минимальное рабочее пространство.

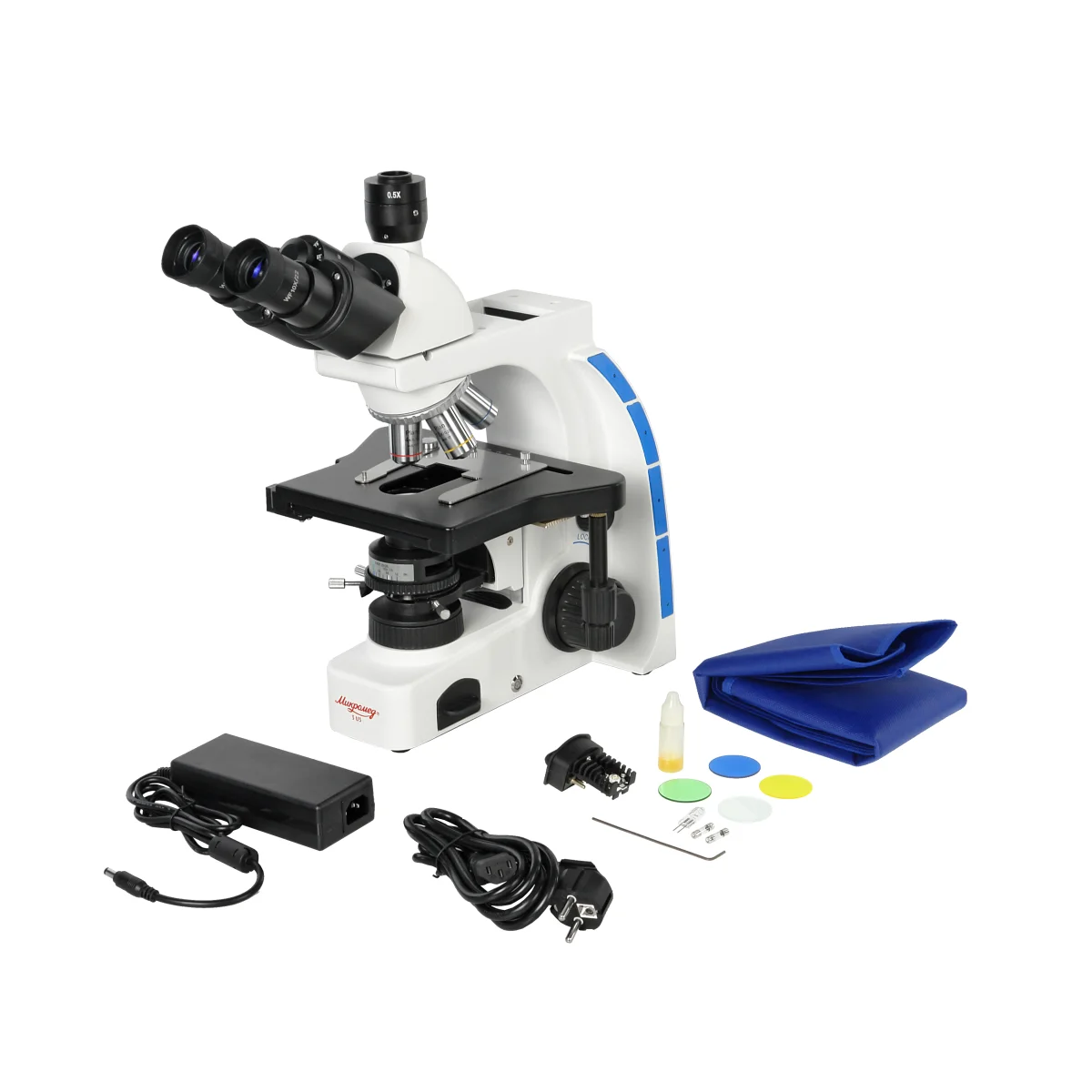

Комплектация

• Штатив со встроенным в основание осветителем, менеджером света, револьверным устройством и механизмом фокусировки
• Револьвер на 5 позиций объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном окулярных тубусов 30⁰, деление 50:50
• Столик прямоугольный механический безреечный 185х177 мм, диапазон перемещения препарата X-Y – 75х50 мм (установлен)
• Конденсор Аббе светлого поля, центрируемый, N.А.=0.90/1.25 oil регулируемый по высоте со слотом для слайдеров (установлен)
• Объектив планахромат 4х/0.13 ∞/0.17
• Объектив планахромат 10х/0.25 ∞/0.17
• Объектив планахромат S 40х/0.65 ∞/0.17
• Объектив планахромат S 100х /1.25 oil ∞/0.17
• Окуляр WF 10х/22 мм – 2 шт
• Адаптер С-mount 0.5х
• Резиновые наглазники на окуляры - 2 шт
• Набор светофильтров (голубой, зеленый, желтый, матовый), Ø38 мм, толщина 1,6-1,8 мм
• Ключ шестигранный 2 мм
• Адаптер сетевой 12В / 30 Вт
• Лампа галогенная 12В / 30 Вт, цоколь G4, запасная
• Чехол пылезащитный
• Флакон с иммерсионным маслом
• Светодиод 5Вт в блоке (в сменном блоке)
• Руководство по эксплуатации
