Микроскоп Микромед МЕТ-2

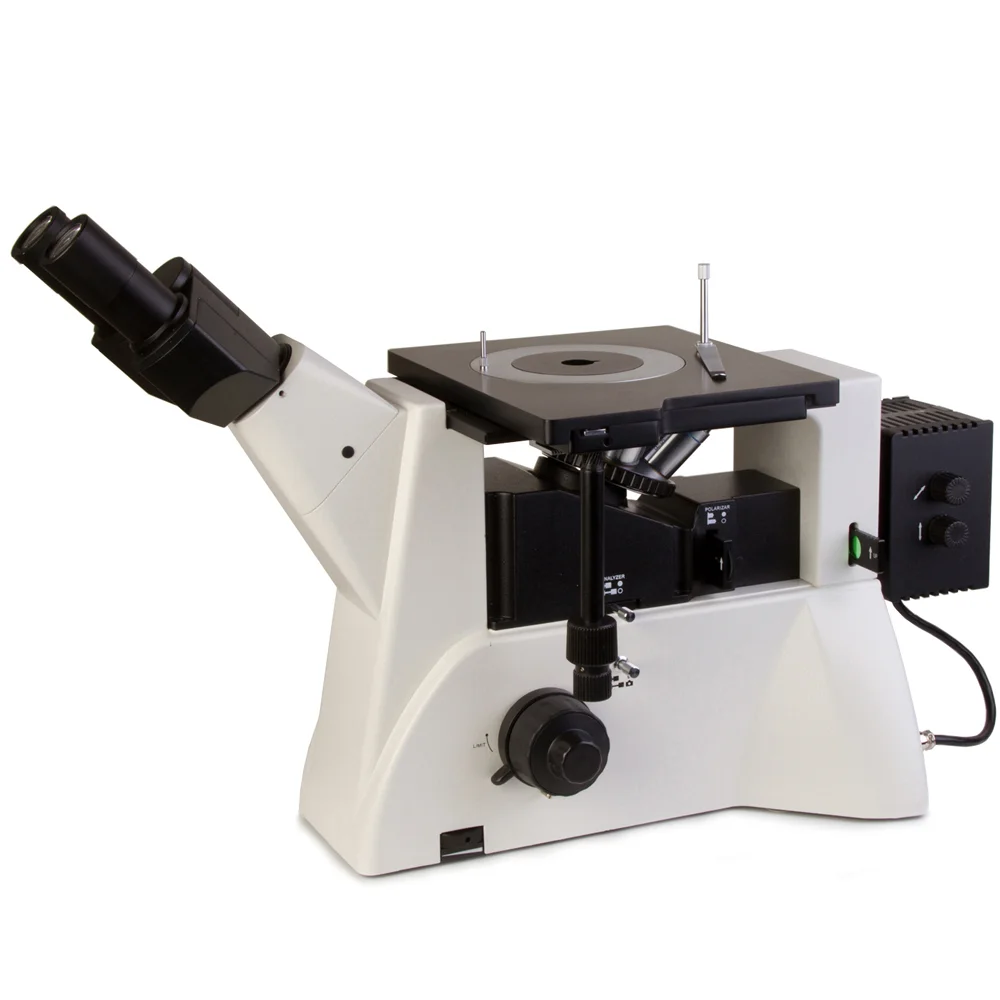

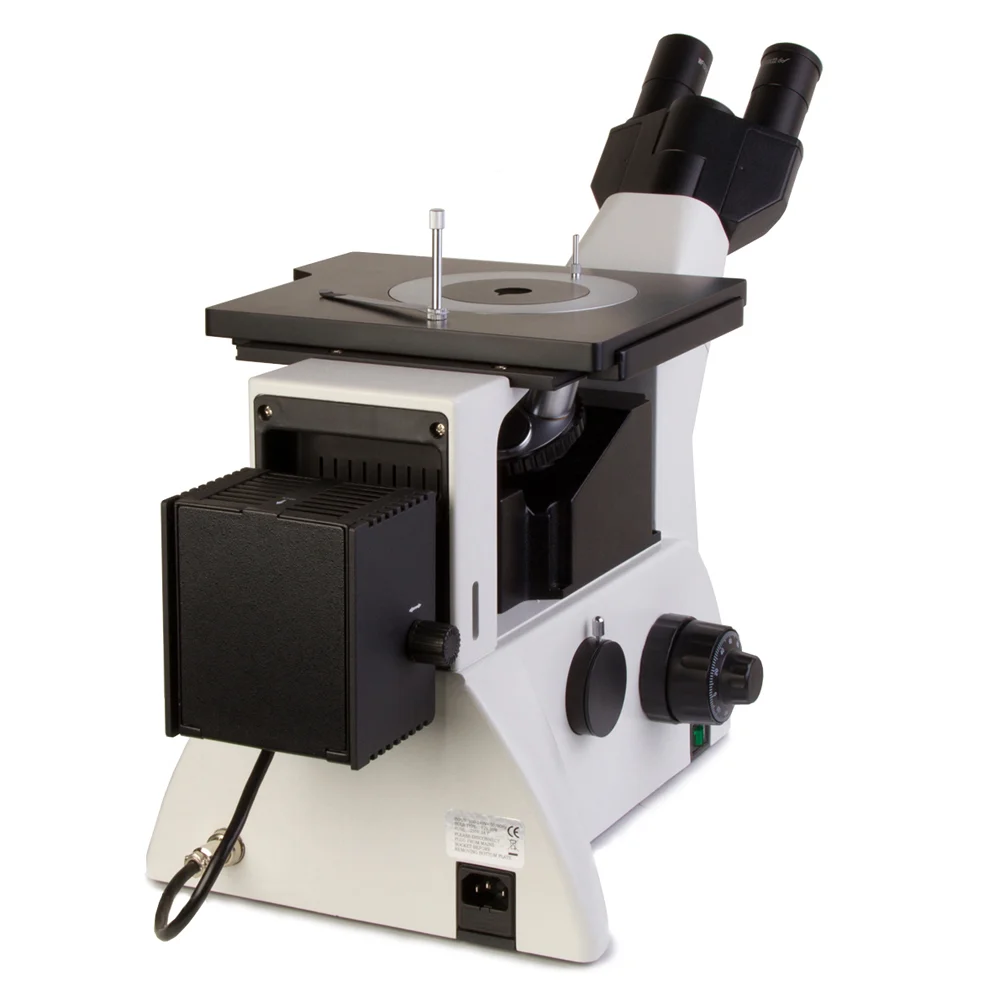

Металлографический микроскоп Микромед МЕТ-2 — прибор для исследования микроструктуры металлов, сплавов и покрытий в отражённом свете.

Микроскоп предназначен для изучения микроструктур металлов и сплавов, геолого-рудных исследований и для контроля качества изделий на производстве. Исследования могут проводиться как в обыкновенном, так и в поляризованном свете. Инвертированное строение микроскопа позволяет исследовать крупные объекты. Микроскоп широко используется в лабораториях предприятий металлургической, микроэлектронной, химической, машиностроительной промышленности, а также применяется в криминалистике и в высших учебных заведениях.

Оптическая схема микроскопа скорректирована на бесконечность и включает в себя визуальную насадку с окулярными тубусами, объективы, коллектор и конденсор осветителя, опак-иллюминатор для прямого освещения объекта наблюдения и оптический переключатель канала визуализации. В оптическом тракте микроскопа имеются выдвижные устройства для поляризации света. Все оптические детали микроскопа имеют многослойное антирефлексное покрытие поверхностей.

Металлографические объективы с увеличенным рабочим расстоянием предназначены для наблюдений в светлом поле. В комплект микроскопа входят объективы 5х/0.12, 10х/0.25, 20х/0.40, 50х/0.70, 100х/0.85. В объективах исправлена кривизна поля и сферическая аберрация, поэтому объективы создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов. Благодаря конструкции револьвера на шарикоподшипнике наблюдатель комфортно и без лишних усилий может переходить к исследованиям с различными увеличениями.

Микроскоп комплектуется окулярами широкого поля 10х/22, 15х/15, 20х/12, 25х/10 и 10х/22 с измерительной шкалой. Все окуляры имеют вынесенный зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения даже наблюдателю в очках. Увеличение микроскопа с комплектными окулярами и объективами составляет 50х-2500х.

Канал визуализации микроскопа позволяет устанавливать дополнительную камеру и выводить данные на ПК, просматривать изображения на мониторе, сохранять, систематизировать и обрабатывать результаты исследований. Для подсоединения камеры предназначен оптический выход, расположенный на левой стороне основания микроскопа. Световой поток распределяется с окуляров на камеру с помощью оптического переключателя. Для установки камеры в комплекте микроскопа имеется адаптер С-mount.

Осветитель отраженного света предназначен для работы как с обычным светом, так и поляризованным. В нем использована схема прямого освещения предмета через объектив. Для этого используется опак-иллюминатор, благодаря чему создается высокая интенсивность освещения строго в размер поля исследуемого участка. Опак-иллюминатор направляет свет, отраженный от объекта, на окулярные тубусы, и одновременно свет источника от конденсора через объектив микроскопа направляет на объект исследования.

Осветитель состоит из фонаря, коллектора с полевой диафрагмой и конденсора с апертурной диафрагмой. В качестве источника света используется галогенная лампа 30Вт/6В с регулировкой яркости и блоком питания, встроенным в основание микроскопа. Лампа имеет регулировочные винты и может перемещаться в 3-х направлениях для настройки освещения.

Система Кёлера, примененная в осветителе, позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов

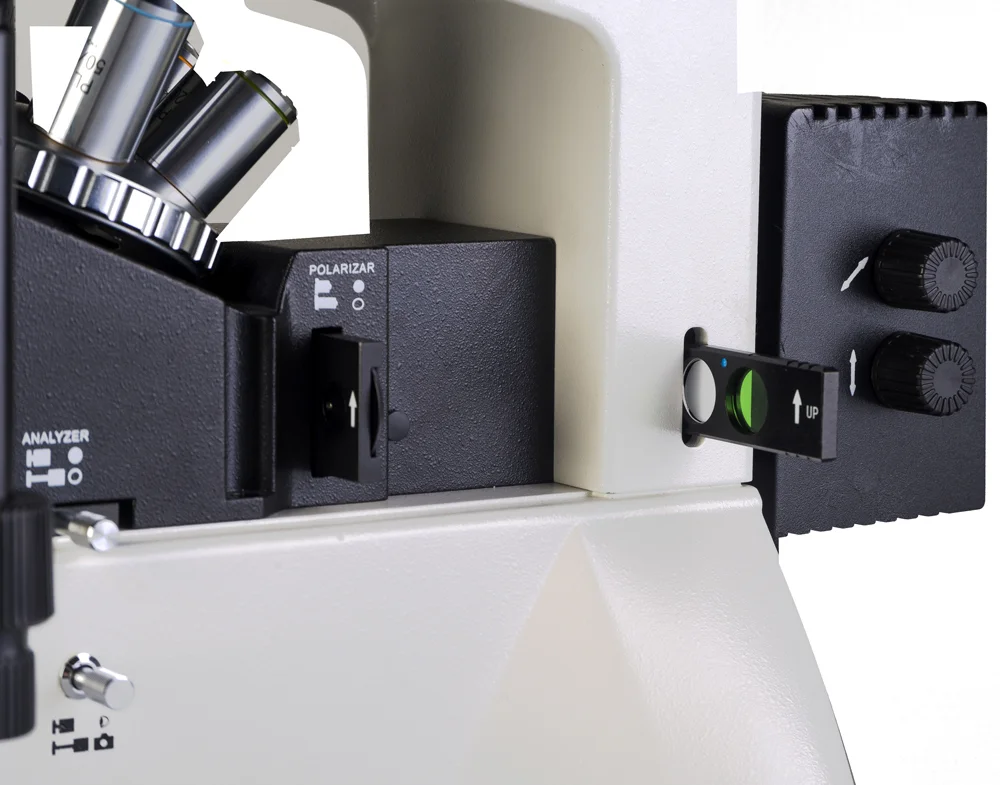

Исследования в поляризованном свете позволяют обнаруживать и изучать анизотропные свойства объектов, например, кристаллов, жидких высокомолекулярных полимеров, жидких кристаллов и многое другое. Для работы в поляризованном свете используется выдвижной поляризатор с возможностью вращения на 0-360⁰ и выдвижной анализатор с постоянной плоскостью поляризации. При работе с обычным светом поляризатор и анализатор могут быть выдвинуты из хода лучей.

Фокусировка микроскопа осуществляется перемещением по оптической оси револьверного устройства с объективами. Для фокусировки предназначен двухступенчатый механизм, обеспечивающий грубую и тонкую фокусировку. Левая рукоятка тонкой фокусировки имеет шкалу с ценой деления 0.002 мм, за один оборот объективы перемещаются на 0.2 мм. Механизм оснащен регулятором усилия и ограничителем хода.

Предметный столик расположен над объективами и допускает размещение крупных предметов. Размер столика 242x200 мм. Коаксиальный механизм обеспечивает перемещение объекта по направлениям X- Y в диапазоне 30-30 мм. Для удобства исследования крупных объектов и эффективной работы в поляризованном свете столик имеет центральную круглую поворотную вставку Ø130 мм со сквозным отверстием Ø 20 мм. Допустимая нагрузка на центральную часть столика составляет 2 килограмма.

Полностью металлическая конструкция микроскопа обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют компактную эргономичную форму и изготовлены методом литья под давлением из алюминиевого сплава, на их поверхность нанесено износостойкое покрытие с антистатическими свойствами.

Комплектация

• Штатив с коаксиальными рукоятками фокусировки, встроенным каналом визуализации и встроенным блоком питания
• Револьвер на 5 позиций объективов (на штативе)
• Фонарь с галогенной лампой 30Вт / 6В с регулировкой лампы в трех плоскостях
• Визуальная бинокулярная насадка с углом наклона 45° и регулируемым межзрачковым расстоянием 53-75 мм
• Объектив планахромат PL L 5х/0.12  WD 26.1 мм (на револьвере)
• Объектив планахромат PL L 10х/0.25  WD 20.2 мм (на револьвере)
• Объектив планахромат PL L 20х/0.40  WD 8.80 мм (на револьвере)
• Объектив планахромат PL L 50х/0.70  WD 3.68 мм (на револьвере)
• Объектив планахромат PL L 100х/0.7850  WD 0.40 мм (на револьвере)
• Окуляр 10х/22 – 2 шт
• Окуляр 10х/22 со шкалой
• Окуляр 15х/15 – 2 шт
• Окуляр 20х/12 – 2 шт
• Окуляр 25х/10 – 2 шт
• Поляризатор
• Анализатор
• Пластина с набором светофильтров (голубой, зеленый, желтый, матовый)
• Двухкоородинатный предметный столик 242х200 мм, диапазон перемещения 30х30 мм (на штативе)
• Вкладыш для предметного столика круглый O130 мм
• Центрируемая полевая диафрагма (встроена в штатив)
• Апертурная диафрагма (встроена в штатив)
• Лампа галогенная 30Вт / 6В  (одна в осветителе) – 2 шт
• Вставка плавкая (одна в осветителе, одна в запасном блоке) – 3 шт
• Заглушка на гнезде револьвера (установлена на револьвере)
• Заглушка в тубусах визуальной насадки (установлены в тубусы визуальной насадки) – 2 шт
• Адаптер С-Mount
• Прижим
• Винт крепления прижима
• Ключ шестигранный крепления визуальной насадки
• Ключ шестигранный центрировки полевой диафрагмы – 2 шт
• Отвертка
• Сетевой кабель
• Чехол
• Руководство по эксплуатации
