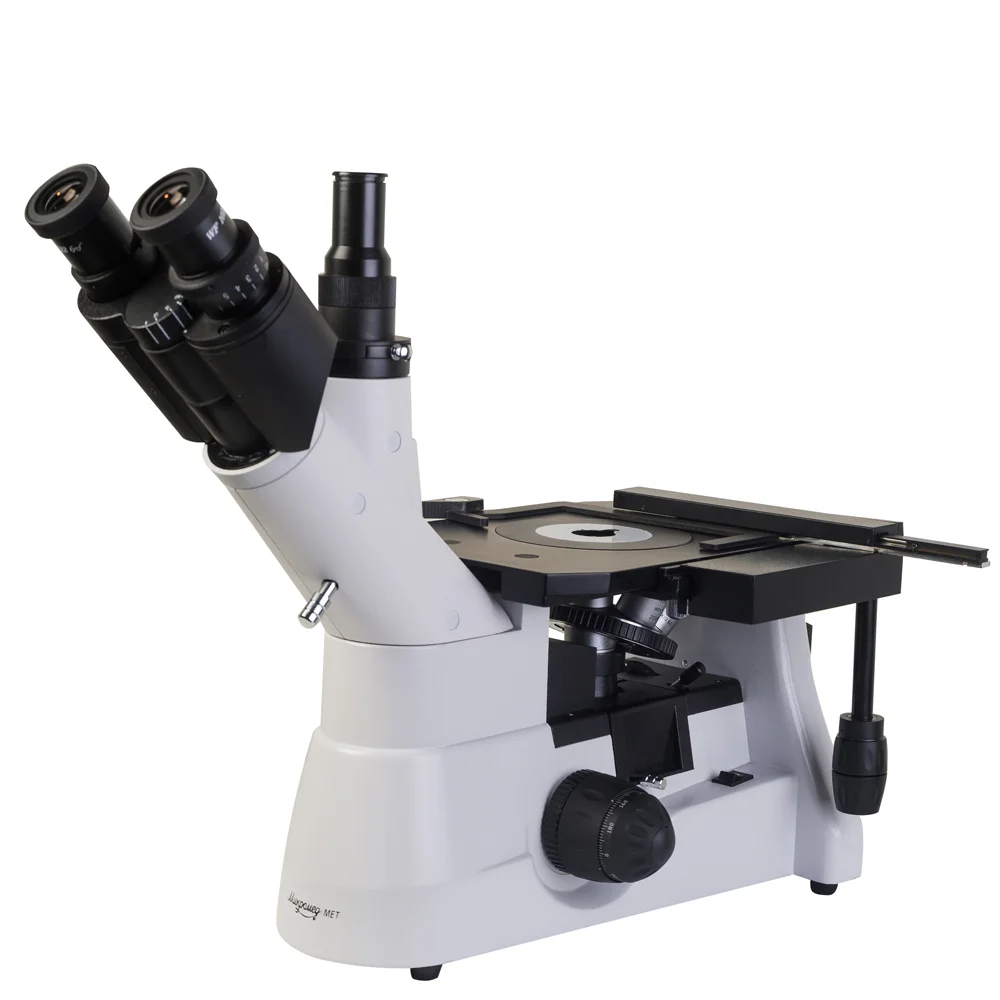

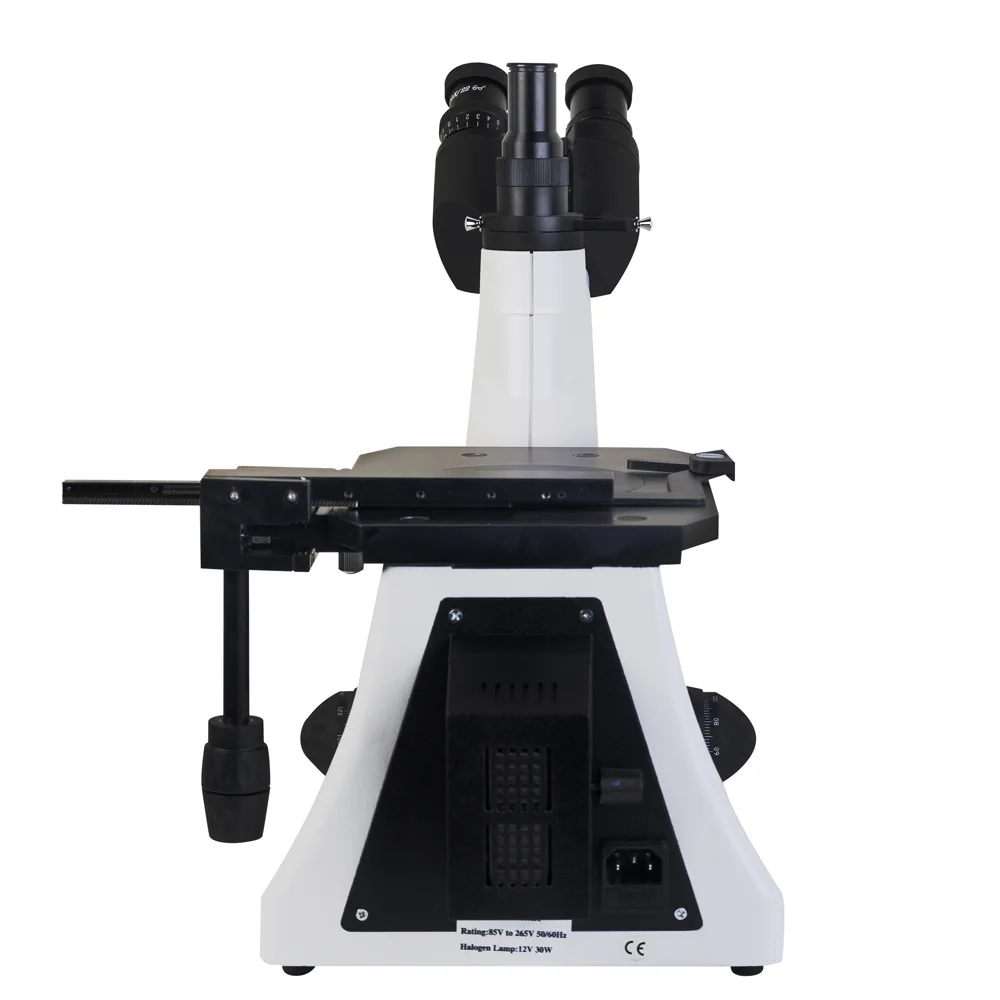

Микроскоп Микромед МЕТ

Микроскоп применяется для исследования микроструктур металлов и сплавов, геолого-рудных исследований и для контроля качества изделий на производстве. Исследования могут проводиться как в обыкновенном, так и в поляризованном отраженном свете. Благодаря инвертированному строению микроскопа с его помощью возможно исследовать крупные объекты. Микроскоп широко используется во всех областях, требующих исследований в обычном и поляризованном свете - в лабораториях предприятий металлургической, микроэлектронной, химической, машиностроительной промышленности, в криминалистике и в высших учебных заведениях.

Оптическая система микроскопа скорректирована на бесконечность. Включает в себя оптическую головку с окулярными тубусами и независимым каналом визуализации, объективы, коллектор и конденсор осветительного устройства, опак-иллюминатор для прямого освещения объекта наблюдения и оптический переключатель для распределения светового потока между окулярными тубусами и каналом визуализации.

Объективы микроскопа скорректированы на бесконечность и предназначены для работы без покровного стекла. В объективах исправлена кривизна поля и сферическая аберрация, поэтому объективы создают плоское изображение с одинаково высокой резкостью по всему полю. Также
в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу.

В комплекте микроскопа четыре металлографических объектива с планахроматической коррекцией 4x/0.10, 10x/0.25, 20х/0.40 и 50x/0.55. По дополнительному заказу доступны металлографические планахроматы 5х/0.15 40х/0.6 и 100x/0.80. Парфокальная высота объективов составляет 45 мм. Объективы установлены на револьверном устройстве, рассчитанном на 5 объективов. Все оптические детали имеют многослойное антирефлексное покрытие поверхностей.

Окуляры широкого поля, входящие в комплект 10х/22 и 10х/20 со шкалой имеют вынесенный на 20 мм выходной зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения даже наблюдателю в очках. Увеличение микроскопа с комплектными объективами и окулярами составляет 50х-500х, при использовании дополнительной оптики общий диапазон увеличений 20х-2000х. Конструкция визуальной насадки позволяет регулировать межзрачковое расстояние в пределах 50 - 80 мм. Для компенсации аметропии предназначен механизм диоптрийной коррекции на правом тубусе +/- 5 дптр.

Окулярная камера позволяет выводить данные на внешнее устройство и для ее установки предназначен вертикальный выход канала визуализации тринокулярной насадки. Конструкция насадки имеет оптический переключатель для распределения света с окуляров на камеру. Камера устанавливается в адаптер канала визуализации с посадочным диаметром 23.2 мм.

Осветитель Кёлера предназначен для работы в отраженном свете. В осветительной системе реализована схема прямого освещения предмета через объектив. Для этого используется опак-иллюминатор, благодаря чему создается высокая интенсивность освещения строго в размер поля исследуемого участка. Опак-иллюминатор направляет свет, отраженный от объекта, на окулярные тубусы, и одновременно передает свет источника от конденсора через объектив микроскопа на объект исследования. Свет в подобной системе падает на предмет точно в вертикальном направлении, что особенно важно для полированных образцов в металлографии и петрографии. Осветитель состоит из коллектора с регулируемой полевой диафрагмой и конденсора с регулируемой апертурной диафрагмой. В качестве источника света используется галогенная лампа 30Вт с регулировкой яркости и блоком питания, встроенным в основание микроскопа.

Работа с поляризованным светом осуществляется с помощью поляризатора, расположенного на поворотном диске светофильтров. При работе с обычным светом поляризатор выводится из хода лучей. Для настройки поляризации света предназначен выдвижной вращающийся анализатор. При необходимости работы с обычным светом анализатор также выводится из хода лучей.

Фокусировка микроскопа осуществляется перемещением револьверного устройства с объективами. Микроскоп оснащен механизмами грубой и тонкой фокусировки - она производится перемещением револьвера по высоте с помощью демпфированного зубчато - реечного механизма. Рукоятки тонкой фокусировки имеют шкалу с ценой деления 2 мкм и за один оборот перемещают револьвер на 0.2 мм. Один оборот рукояток грубой фокусировки перемещает револьвер на 38 мм. Рукоятки грубой и тонкой фокусировки выведены на обе стороны штатива микроскопа.

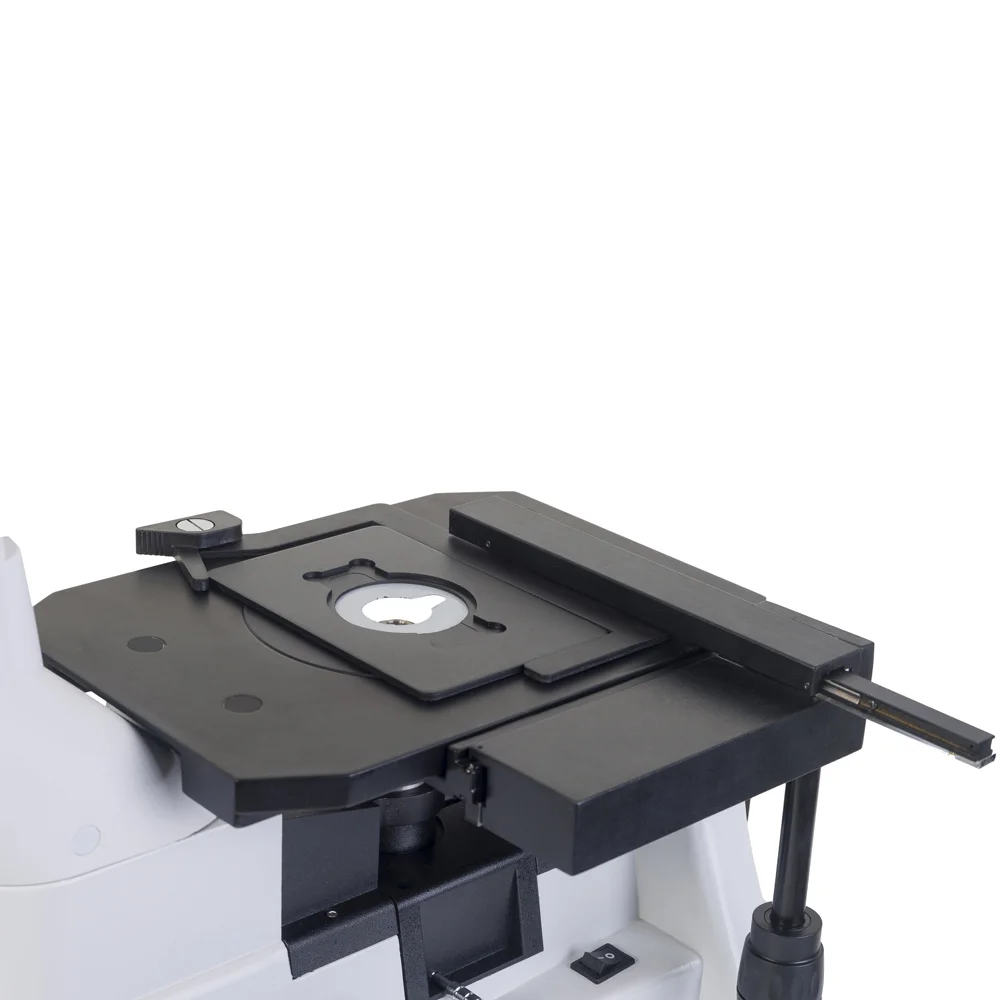

Предметный столик имеет неподвижную конструкцию и имеет размеры 240 мм x 170 мм. Накладной держатель имеет механическую конструкцию и обеспечивает перемещение объекта по направлениям X-Y с помощью коаксиальных рукояток в диапазоне 75-50 мм. Предметный столик расположен над объективом и допускает нагрузку до 1 кг.

Полностью металлическая конструкция микроскопа гарантирует надежность устройства, стабильность и точность настроек. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Все механические детали изготовлены на высокоточном оборудовании из металлов. На основание и штатив микроскопа нанесено износостойкое полимерное покрытие с антистатическими свойствами.

Комплектация

• Штатив микроскопа со встроенным в основание источником питания и тринокулярной насадкой  Осветительное устройство (в основании)
• Револьверное устройство на 5 объективов (на штативе)
• Объектив LM Plan 4х/0.14  ∞/-   W.D.=29.4 мм
• Объектив LM Plan 10х/0.25  ∞/-   W.D.=16 мм
• Объектив LM Plan 20х/0.40   ∞/-  W.D.=10.05 мм
• Объектив LM Plan 50х/0.55  ∞/0   W.D.=5.1 мм
• Окуляр WF 10х/22 – 2 шт

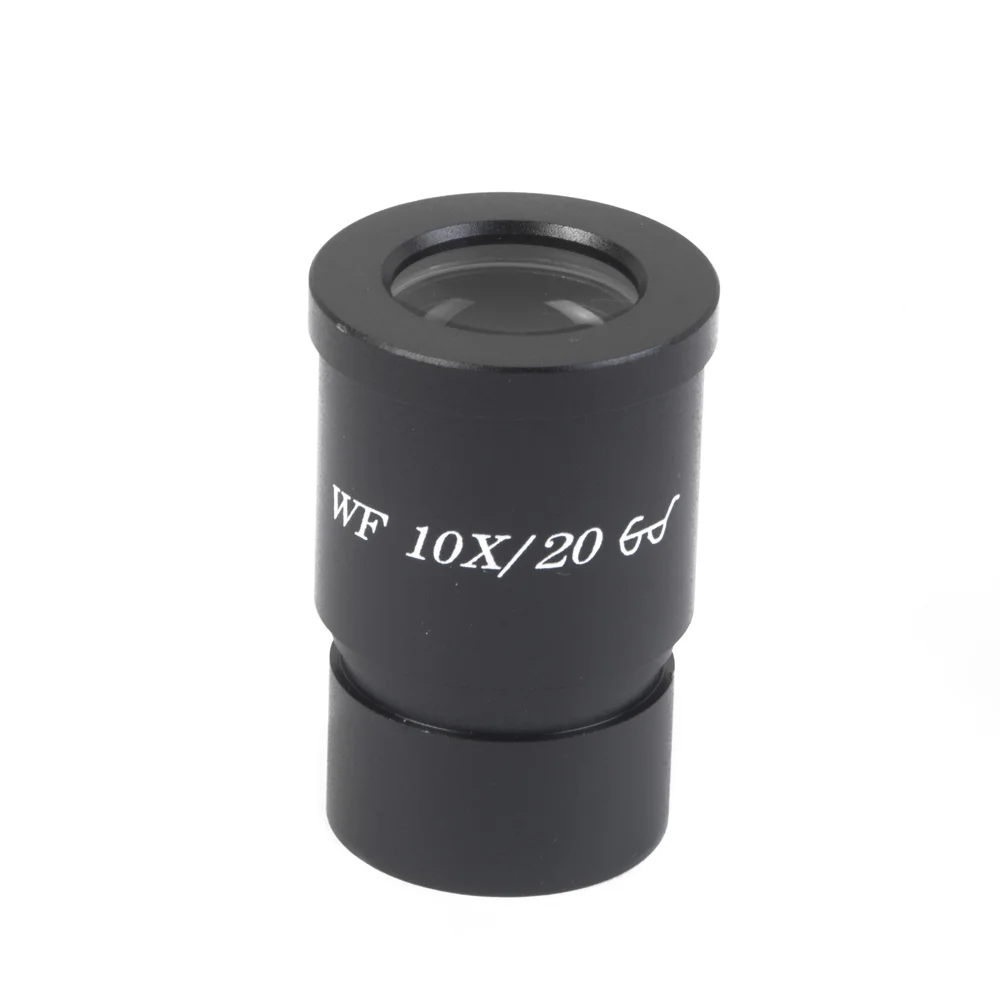

• Окуляр WF 10х/20 со шкалой (цена деления 0.1 мм)
• Объект-микрометр отраженного света 0.01 мм
• Диск со светофильтрами - поляризатор, нейтральный, желтый, синий, зеленый (в основании)
• Анализатор (в основании)
• Предметный столик 170х240 мм (на штативе)
• Вкладыш для предметного столика круглый

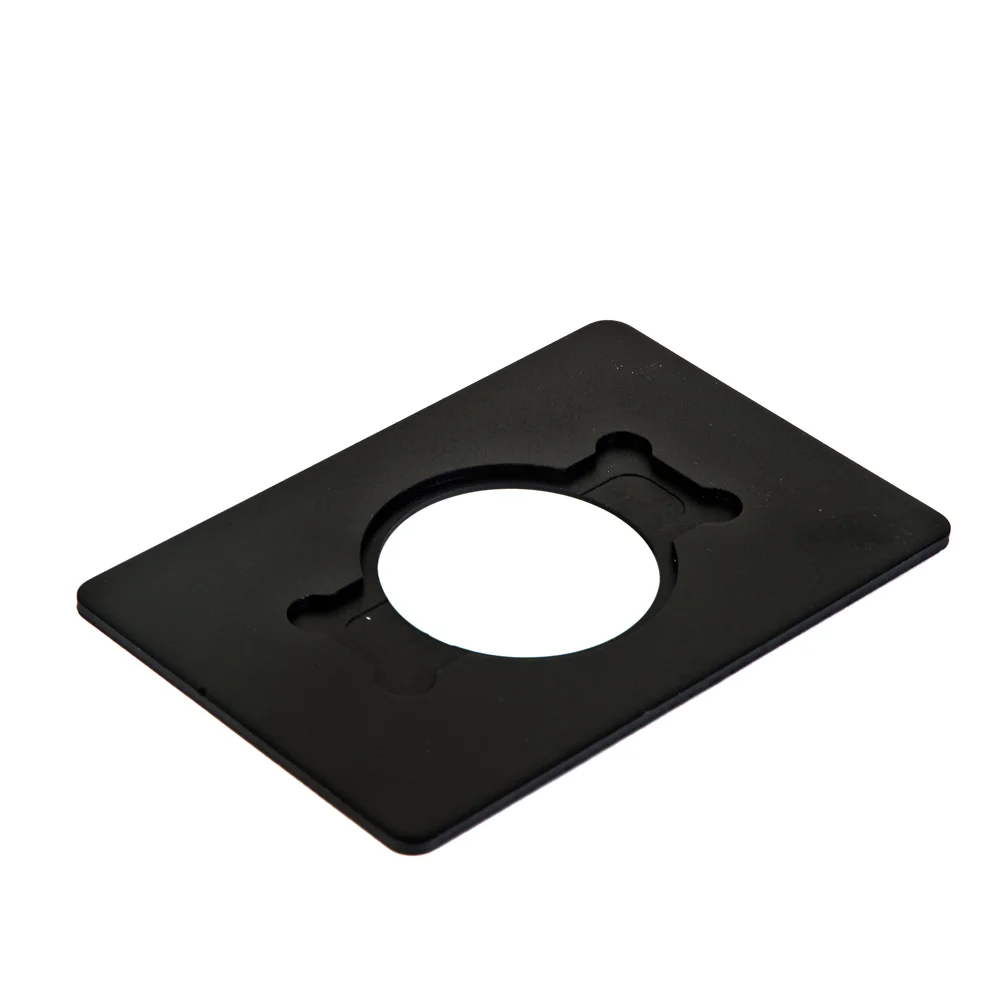

• Рамка для предметного столика прямоугольная
• Вкладыш для рамки круглый – 2 шт
• Вставка для предметного столика
• Препаратоводитель (на вставке столика)
• Центрируемая диафрагма (встроена в осветитель)
• Наглазник на окуляр – 2 шт
• Лампа галогенная 12В / 30Вт – 2 шт (одна в осветителе)
• Вставка плавкая – 3 шт (одна в осветителе, одна в блоке)
• Заглушка гнезда револьвера
• Заглушка тринокулярной насадки

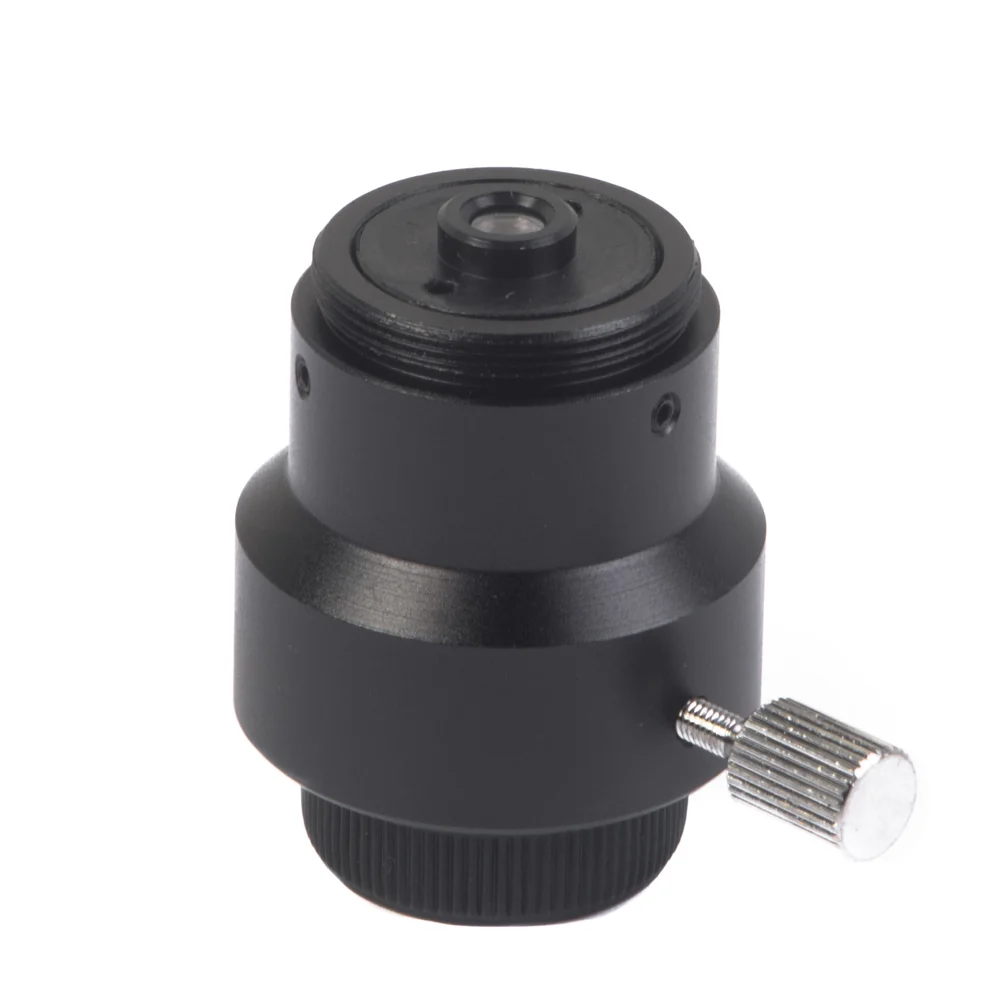

• Адаптер C-mount
• Сетевой кабель
• Чехол пылезащитный
• Руководство по эксплуатации
