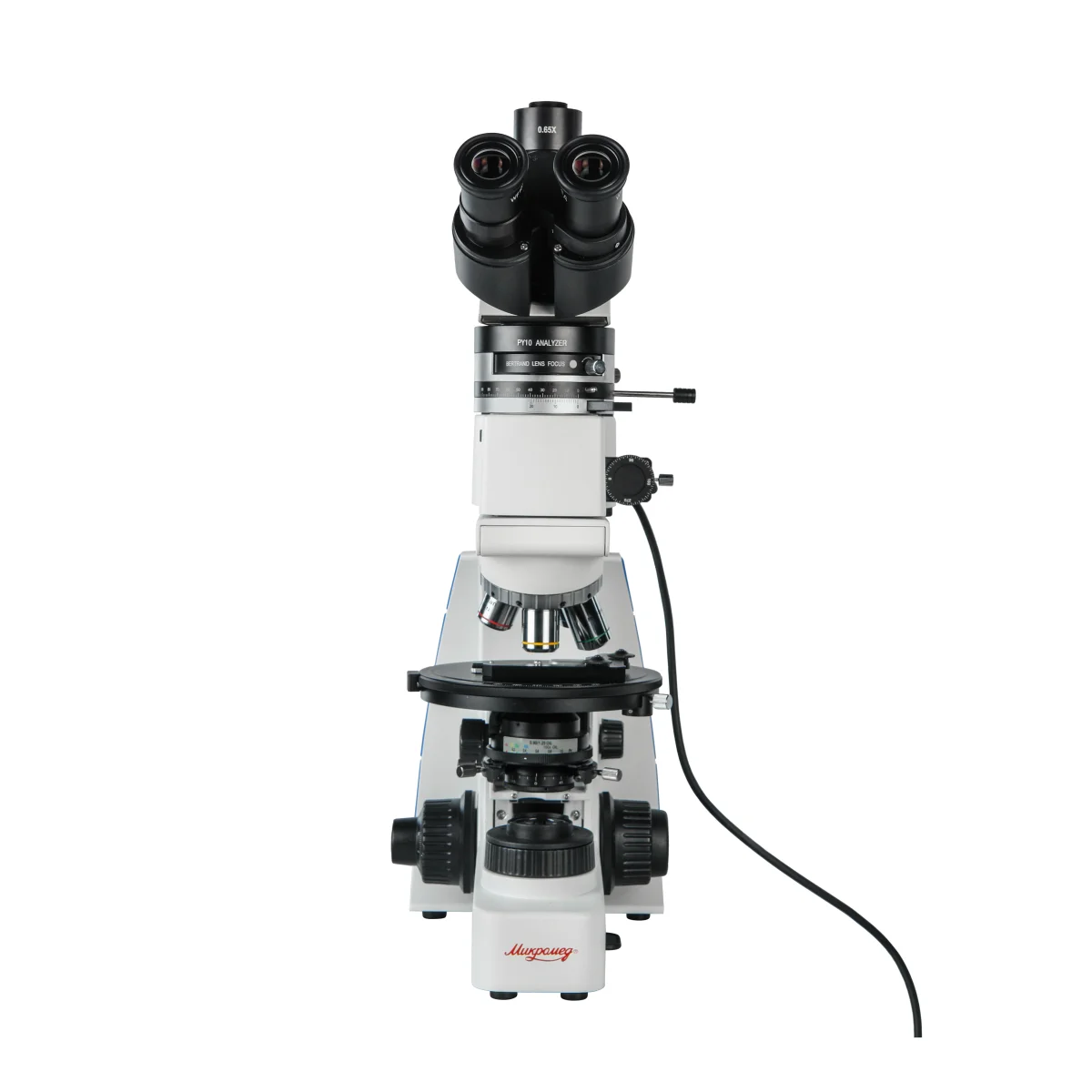

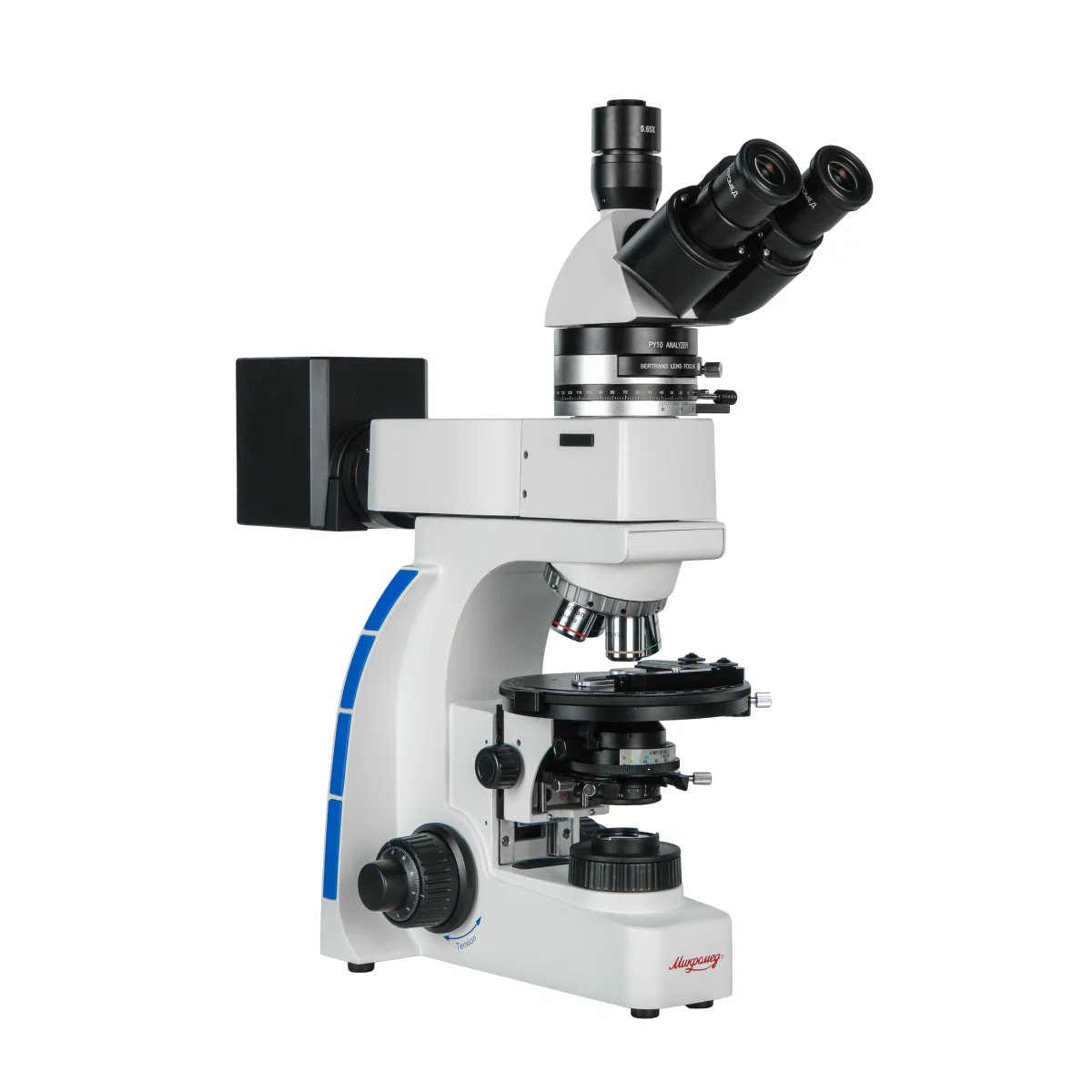

Микроскоп Микромед ПОЛАР 4 H

Поляризационный микроскоп Микромед ПОЛАР 4 H — прибор для исследований в поляризованном свете: минералогия, петрография, кристаллография.

Микроскоп применяется для исследований в металлографии, минералогии, кристаллографии и при всех исследованиях, где важно проводить исследования в поляризованном свете и исследовать двойное лучепреломление различных образцов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, структурного анализа материалов, для исследования остаточных напряжений материалов.

Оптическая схема «бесконечность» и объективы с планахроматической коррекцией позволяют наблюдать изображения с минимальными искажениями и с высокой резкостью по всему полю. Оптическая схема «бесконечность» в сочетании с унифицированным штативом позволяет создавать необходимые конфигурации микроскопа под конкретные задачи. Требуемые для этого визуальные насадки, револьверные устройства, конденсоры, осветительные модули доступны по дополнительному заказу. В ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана с фокусировкой и оптические компенсаторы, размещаемые в промежуточном тубусе.

Металлографические объективы с планахроматической коррекцией имеют увеличенное рабочее расстояние и высокое разрешение. Объективы рассчитаны на бесконечность и предназначены для наблюдений без покровных стекол. В объективах исправлена кривизна поля и сферическая аберрация, поэтому объективы создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому пределу. Увеличение микроскопа в базовой комплектации 50х-500х, при использовании дополнительно приобретаемых окуляров и объективов 25х - 1600х. Объективы устанавливаются на револьверном устройстве с центрируемыми гнездами, благодаря этому возможна прецизионная настройка соосности объективов, оптики осветителя и центра вращения предметного столика с исследуемым образцом.

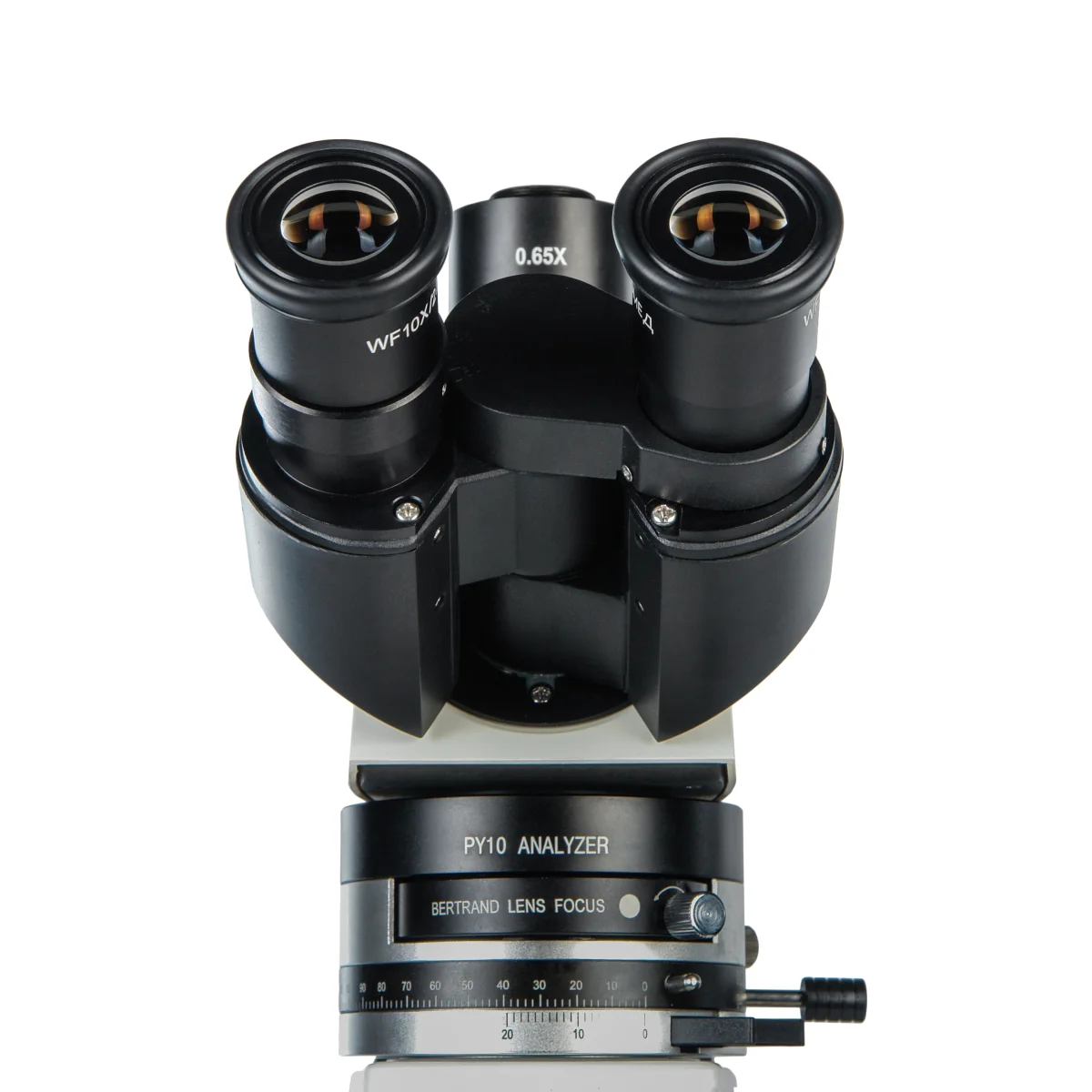

Тринокулярная визуальная насадка типа ICO Infinitive позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0.65х, что позволяет полноценно использовать камеры профессионального класса с сенсорами высокого разрешения форматом до 2/3 дюйма. Адаптер имеет посадочный стандарт C-mount, благодаря чему возможно применение разнообразных камер. Конструкция визуальной насадки не требует переключения светового потока с окуляров на камеру и обеспечивает постоянное визирование параллельно с выводом данных.

Схема освещения Кёлера, примененная в микроскопе, позволяет получать яркое и равномерное освещение исследуемого образца без артефактов и наблюдать изображения высокого контраста с максимальным разрешением по всему полю.

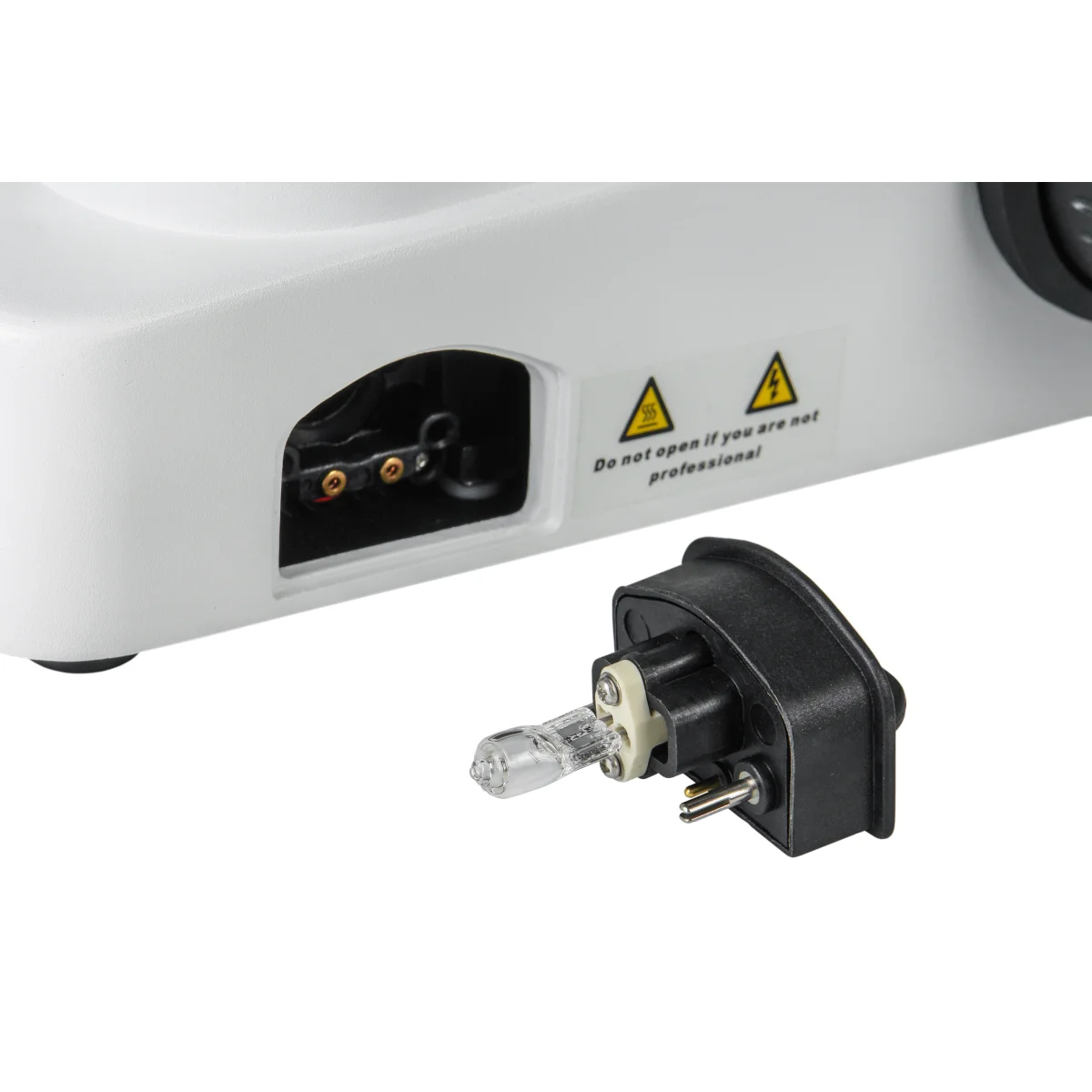

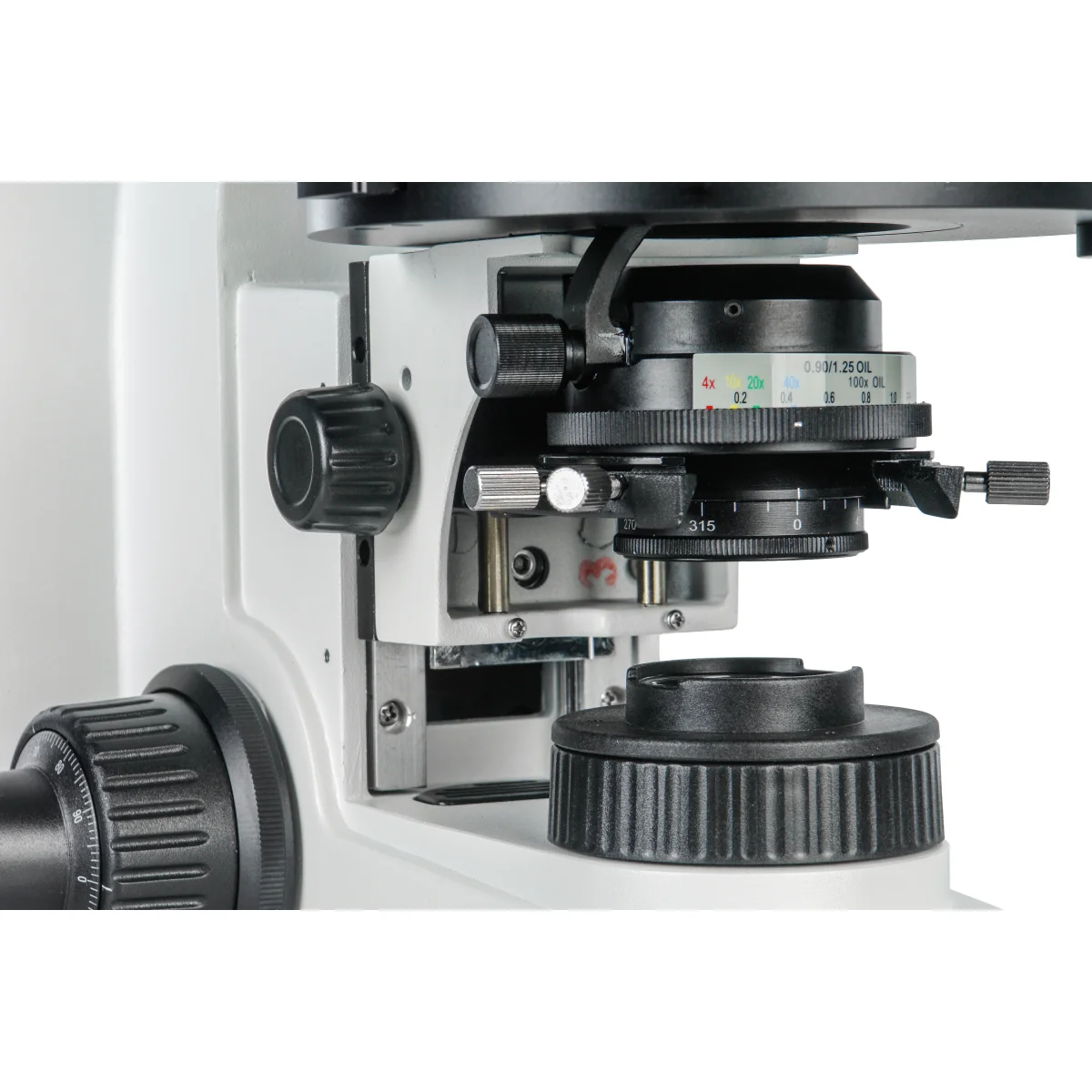

Осветитель проходящего света включает центрируемый конденсор с апертурной диафрагмой и осветитель Кёлера с полевой диафрагмой. В качестве источника света используется галогенная лампа 20Вт на напряжение 6В. При работе с объективами малых увеличений фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне. Для работы с поляризацией используется поляризатор, встроенный в конденсор. Поляризатор вращается на 360⁰. Анализатор установлен в промежуточном тубусе, вращается на 180⁰ и при работе в обычном свете выводится из хода лучей.

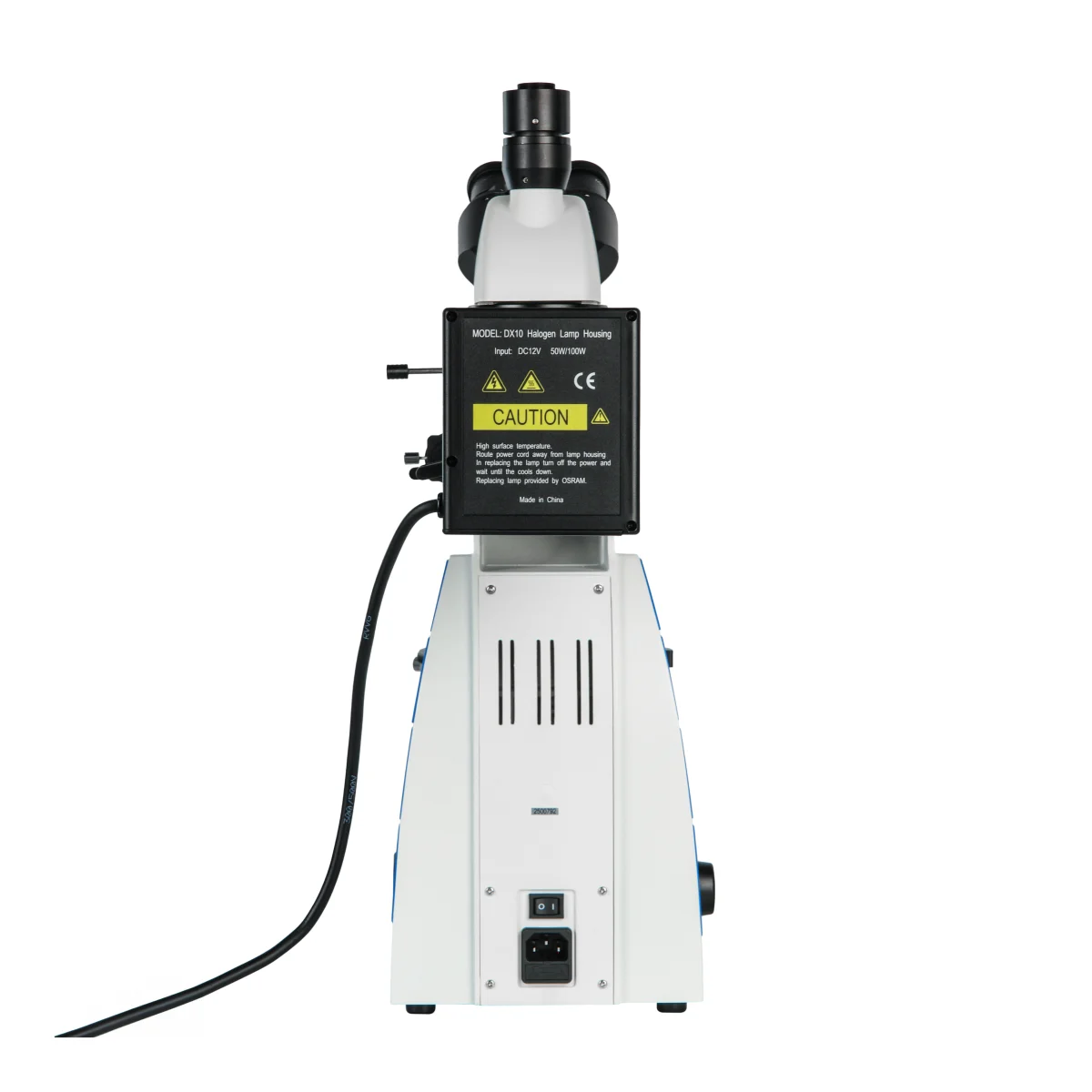

Осветитель отраженного света предназначен для прямого освещения предмета через объектив посредством опак-иллюминатора. Это позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета. Также свет при использовании подобной схемы падает на предмет строго по нормали, что особенно важно для исследования образцов в металлографии. Осветитель включает в себя коллектор с галогенной лампой 50Вт на напряжение 12В, конденсор и снабжен центрируемой апертурной и полевой диафрагмой. В осветитель встроены светофильтры с механизмами их ввода в ход лучей и вращаемый на 360⁰ поляризатор, выдвигаемый из хода лучей при работе с обычным светом. Анализатор установлен в промежуточном тубусе, и при работе в обычном свете выводится из хода лучей. Питание осветителя осуществляется от внешнего стабилизированного блока питания.

Промежуточный тубус микроскопа оснащен линзой Бертрана с механизмом фокусировки. Это устройство применяется при исследованиях в сходящихся лучах - коноскопических исследованиях. Наиболее часто этот метод используется при изу­че­нии оп­тических свойств кри­стал­лов за счет наблюдения интерференционных фигур исследуемых объектов в задней фокальной плоскости объектива. В промежуточный тубус встроен выдвижной анализатор и слот для оптических компенсаторов для работы с объектами, имеющими слабые анизотропные свойства.

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато - реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Тонкая фокусировка имеет шкалу с ценой деления 0.001 мм, за один оборот предметный столик перемещается на 0.1 мм. Механизм оснащен регулятором усилия и настраиваемым ограничителем перемещения. Диапазон фокусировки составляет 20 мм.

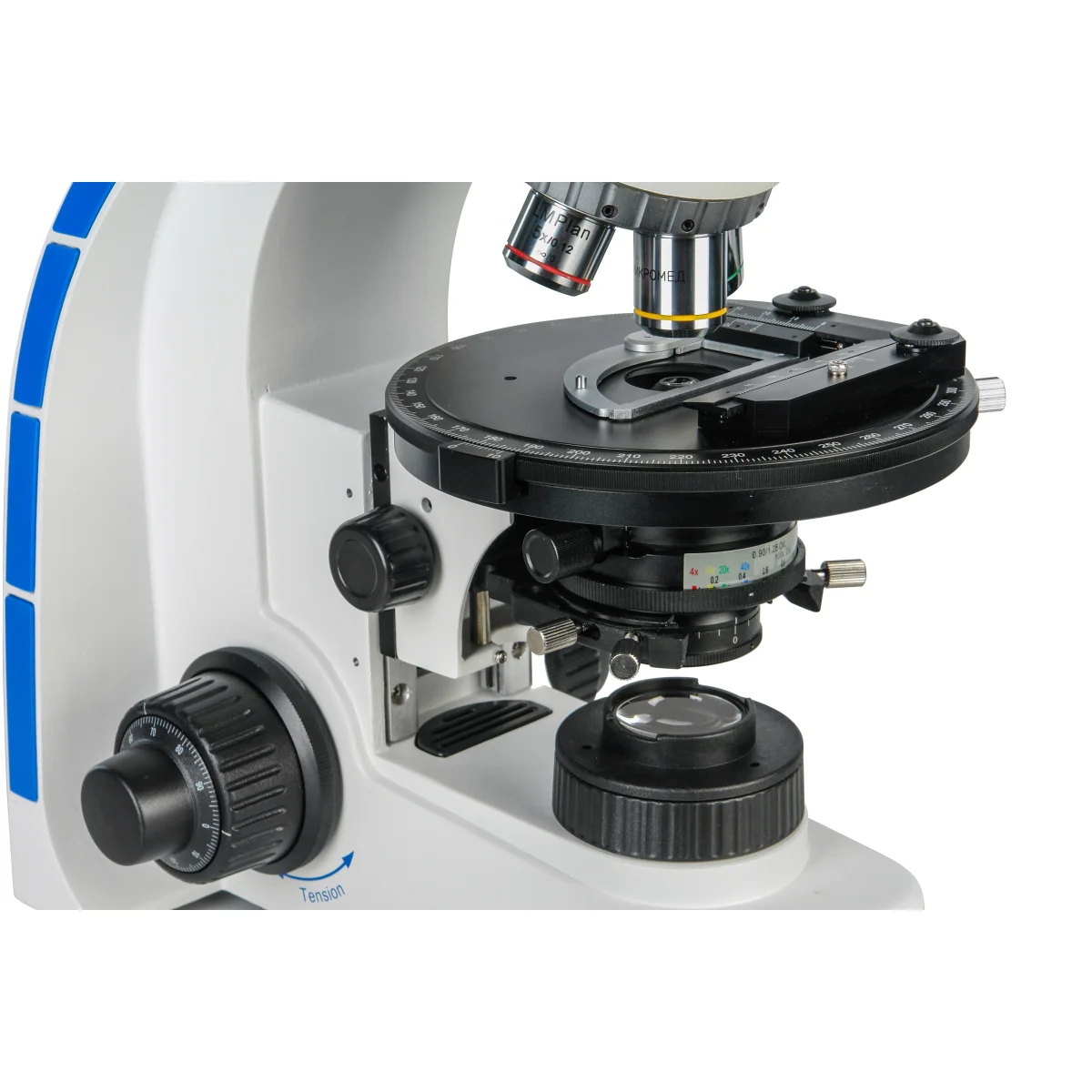

Круглый предметный столик диаметром 160 мм с вращением на 360⁰ предназначен специально для поляризационных исследований. Накладной механический препаратоводитель с высокой точностью позволяет перемещать объект по направлениям X-Y в диапазоне 48-27 мм.

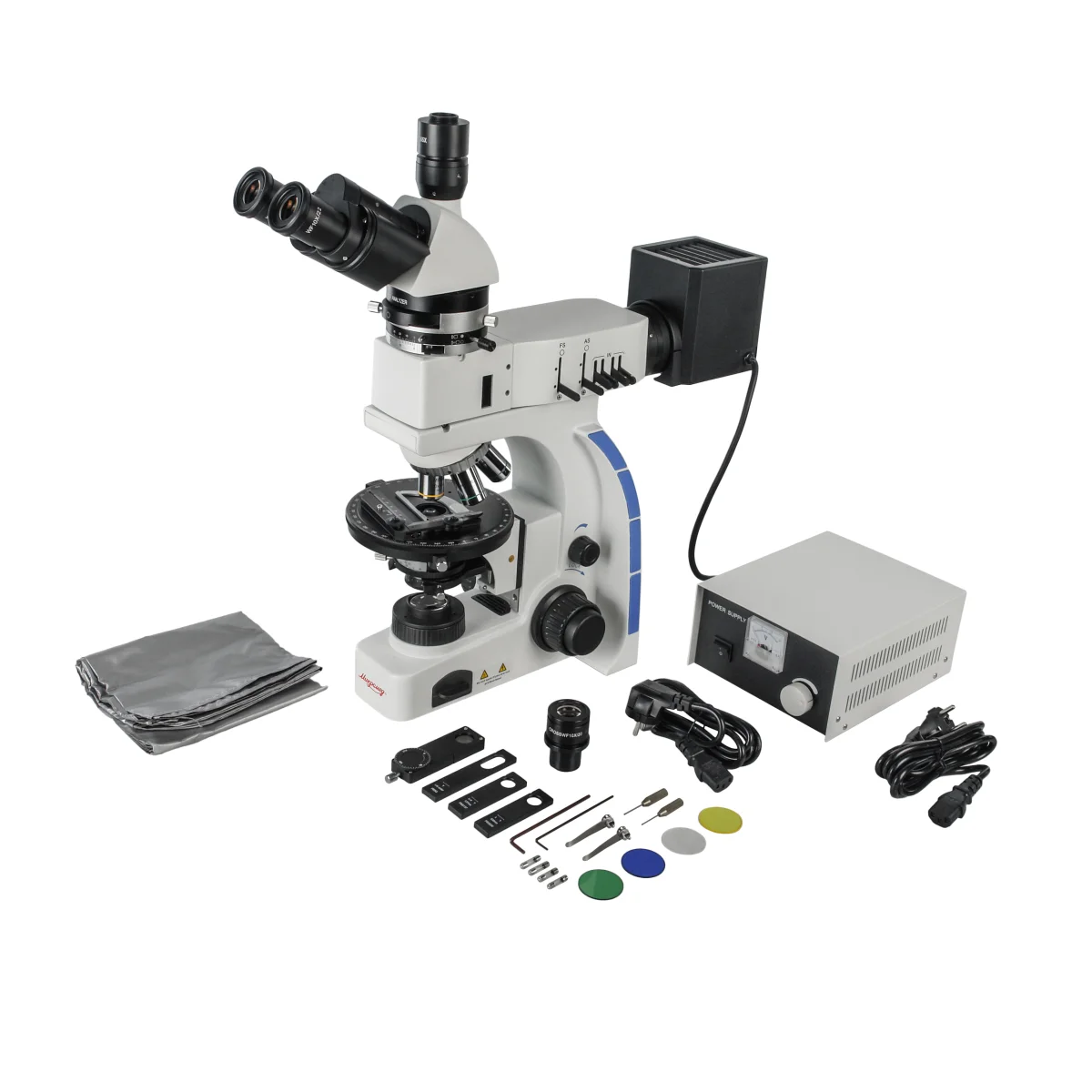

Комплектация

• Штатив со встроенным в основание осветителем, конденсором, револьверным устройством             и механизмом фокусировки
• Револьвер на 5 позиций объективов с центрирумыми гнездами (установлен на штативе)
• Насадка тринокулярная ICO Infinitive поворотная на 360? с наклоном тубусов 30?
• Модуль осветителя отраженного света с фонарем

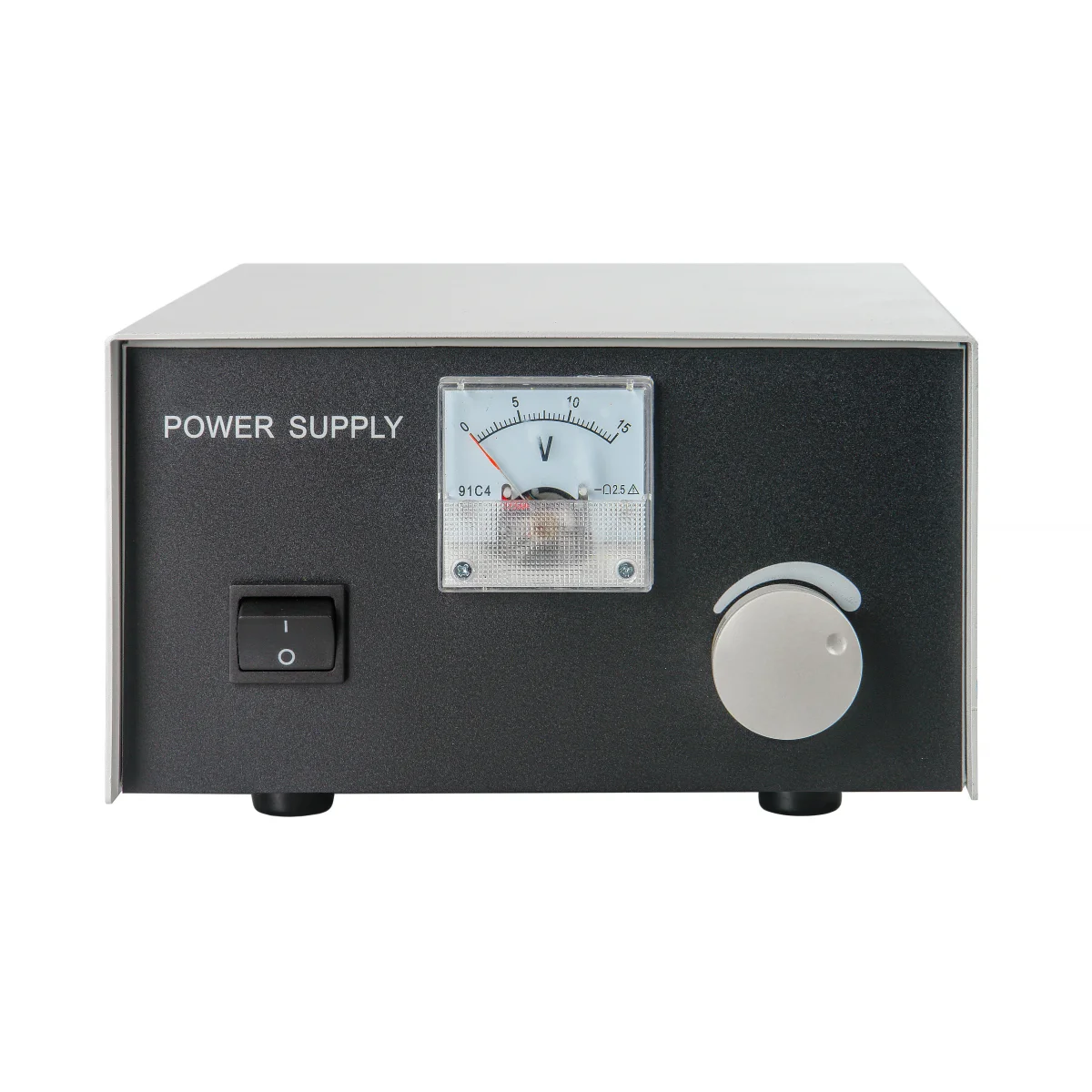

• Блок питания внешний
• Промежуточный тубус с анализатором и линзой Бертрана
• Столик круглый, поворотный 360?, O160 мм (установлен на штативе)
• Конденсор Аббе центрируемый иммерсионный, N.А.=0.9/1.25 со встроенным поворотным на 360? поляризатором (установлен на штативе)
• Препаратоводитель накладной с перемещением  X-Y в диапазоне 48-27 мм (установлен)
• Объектив LM PLAN 5x/0.12  ?/0
• Объектив LM PLAN 10x/0.25  ?/0
• Объектив LM PLAN 20x/0.4  ?/0
• Объектив LM PLAN 50x/0.70  ?/0
• Окуляр WF 10х/22 с удаленным зрачком - 2шт
• Окуляр WF 10х/20 Cross с удаленным зрачком, со шкалой
• Слайдер с компенсатором 1/4? (137nm)
• Слайдер с компенсатором ? (530 nm)
• Слайдер с кварцевым клином 4?
• Слайдер с поворотным на 360? анализатором
• Светофильтр O38 мм, матовый
• Светофильтр O38 мм, желтый
• Светофильтр O38 мм, синий
• Светофильтр O38 мм, зеленый
• Адаптер С-mount 0.65х
• Зажимы пружинные - 2 шт
• Лампа галогенная 20Вт/6В, цоколь G4 (установлена)
• Лампа галогенная 50Вт/12В, цоколь G4 (установлена)
• Кабель питания - 2 шт
• Пылезащитный чехол
• Ключ шестигранный 2 мм
• Ключ шестигранный 3 мм
• Отвертка шестигранная 1.5 мм
• Предохранитель запасной (вставка плавкая) 3.15А/250В - 2 шт
• Предохранитель запасной (вставка плавкая) 5А/250В - 2 шт
• Руководство по эксплуатации
