Микроскоп стерео Микромед MC-2-ZOOM STL5

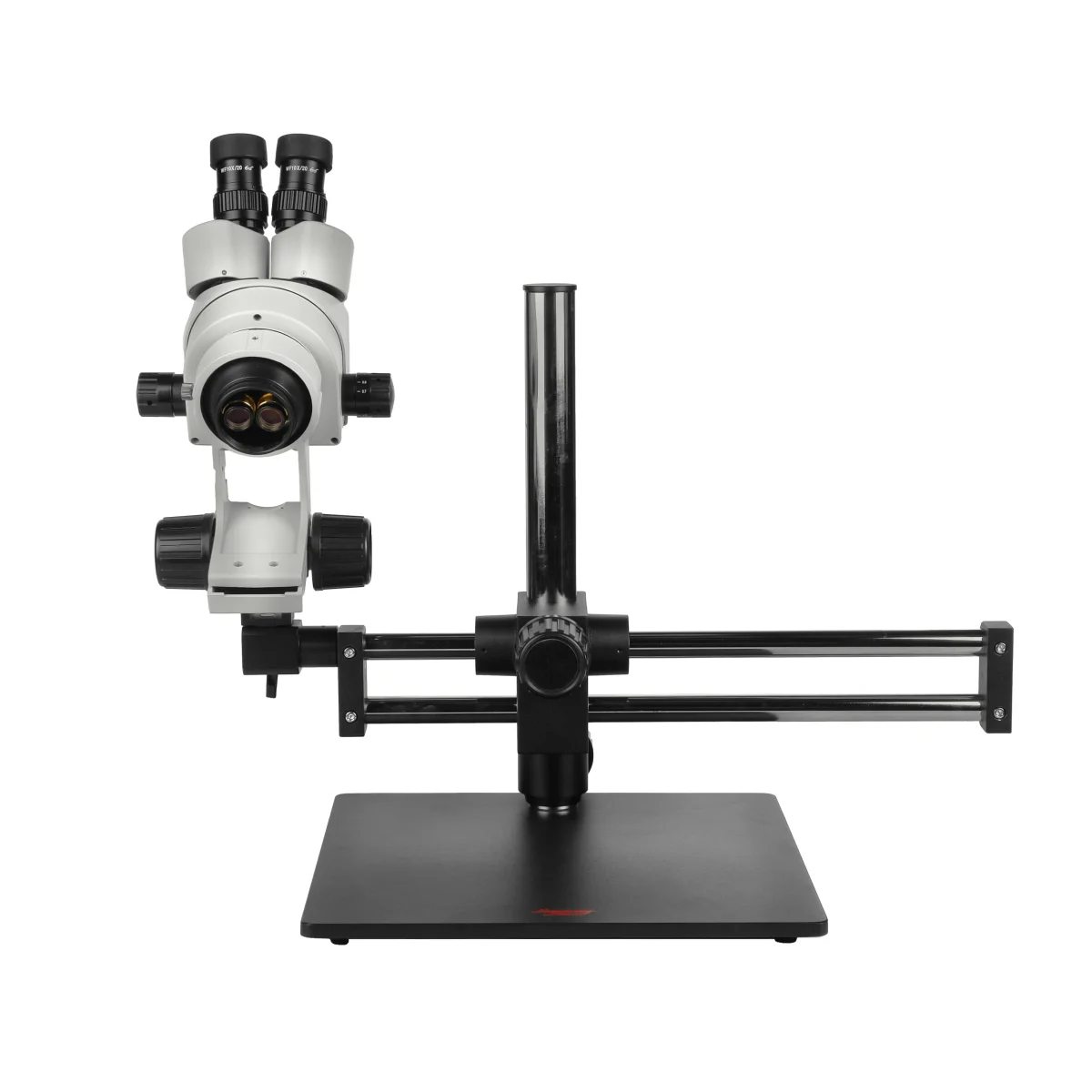

Стереомикроскоп Микромед MC-2-ZOOM STL5 — прибор для объёмного стереоскопического наблюдения трёхмерных объектов в отражённом и проходящем свете.

Микроскоп предназначен для наблюдения прямого изображения трехмерных и плоских объектов. С его помощью могут выполняться различные тонкие работы, требующие точной координации глаз и рук наблюдателя, например, монтажные операции и контроль качества на производстве.

Рабочее расстояние 100 мм микроскопа и штатив с 4 степенями свободы позволяют перемещать и наклонять оптическую головку в широких пределах. Это позволяет использовать микроскоп для исследования особо крупных объектов в промышленности, при ремонтных и реставрационных работах. Подсветка рабочей области исследуемого объекта производится внешним светом или осветителями, приобретаемыми по дополнительному заказу.

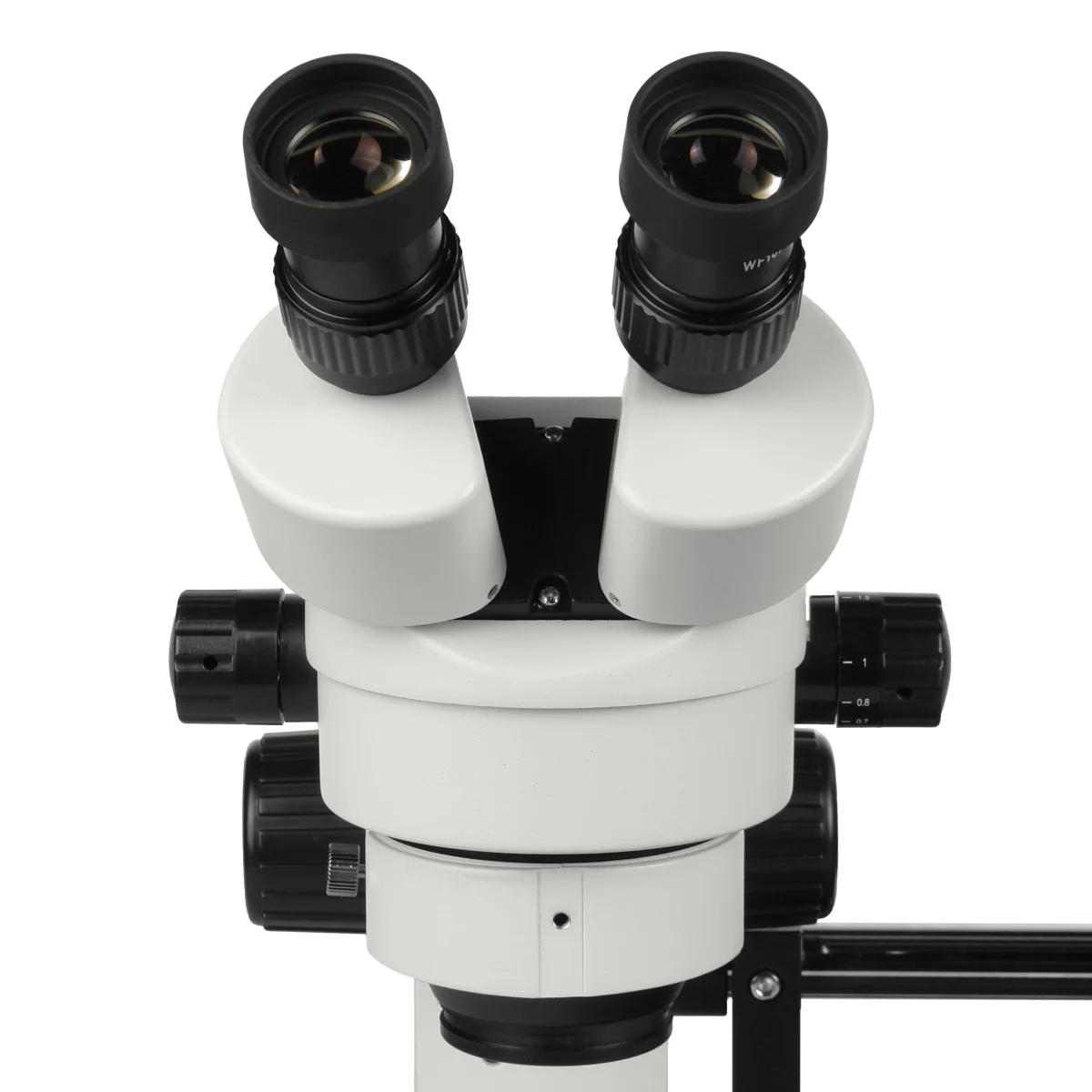

Визуальная насадка позволяет наблюдать стереоскопические изображения трехмерных объектов исследований. Насадка имеет пару окулярных тубусов с углом наклона 45⁰, каждый тубус оборудован механизмом диоптрийной коррекции ±5 дптр. Межзрачковое расстояние настраивается в пределах от 54 мм до 76 мм. В комплект входят эластичные наглазники на окуляры.

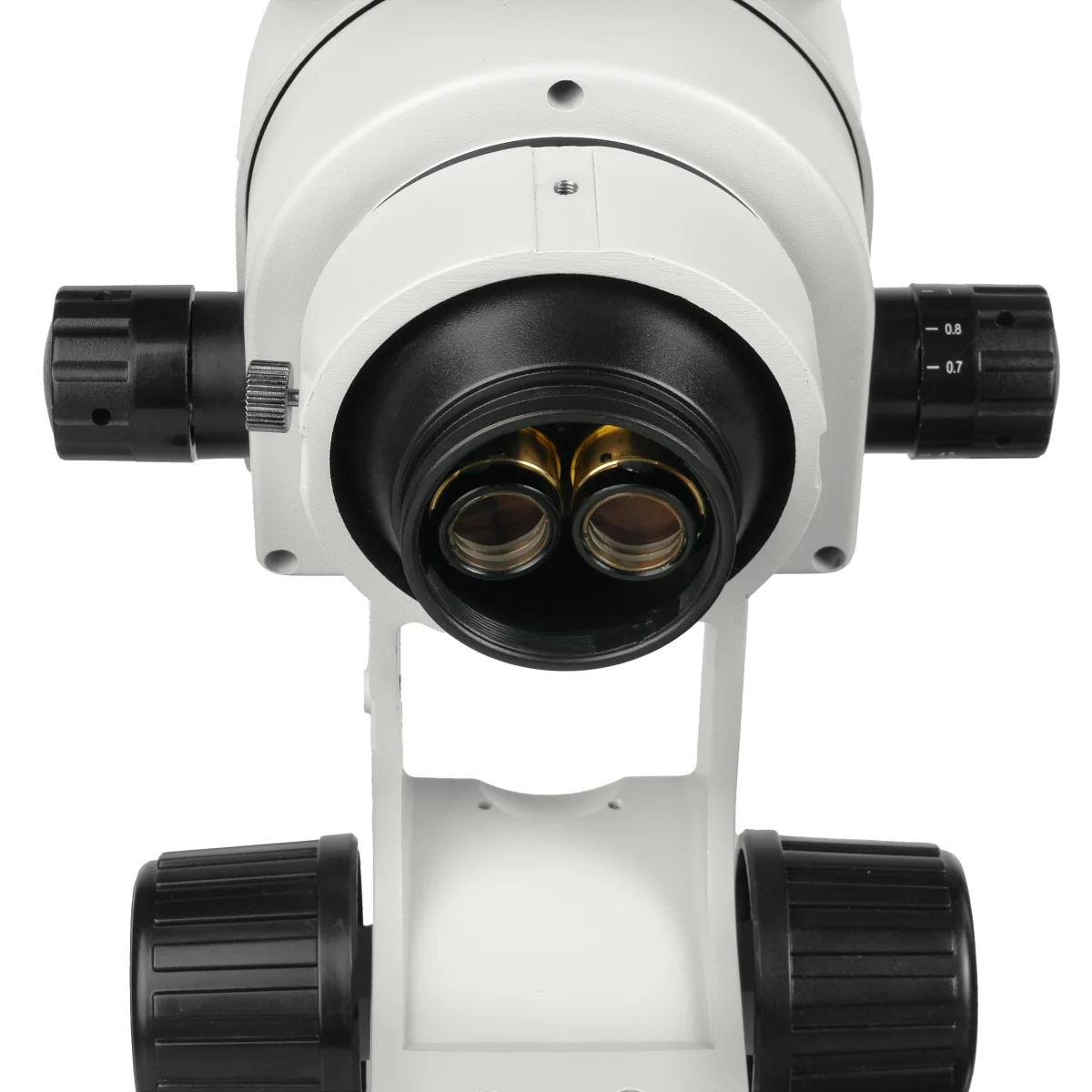

Объективы микроскопа имеют переменное увеличение, плавно изменяемое от 0.7х до 4.5х. Микроскоп имеет оптическую схему Грену и для наблюдения стереоскопического трехмерного изображения используется пара одинаковых объективов, установленных под углом к плоскости исследуемого объекта. Высокое качество изображения определяется точно рассчитанными и изготовленными объективами. Благодаря их оптической конструкции с исправленными аберрациями достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Конструкция объективов позволяет сохранять точную фокусировку микроскопа вне зависимости от установленного значения увеличения.

Увеличение микроскопа с окулярами WF10х/20, входящими в комплект поставки, составляет от 7х до 45х. Для микроскопа выпускаются окуляры WF10х/22, WF5/23 и WF15х/16. С этими окулярами общий диапазон увеличений микроскопа составит от 3.5х до 67.5х. Для микроскопа также доступен окуляр WF10х/20 со шкалой, позволяющий проводить измерение линейных размеров деталей объектов.

Рабочее расстояние микроскопа составляет 100 мм, и оно не меняется при изменении увеличения объективов и окуляров. Рабочее расстояние может варьироваться в пределах от 165 мм до 26 мм при использования дополнительных оптических насадок на объективы.

Дополнительные окуляры и насадки позволяют в широких пределах управлять такими параметрами, как увеличение и рабочее расстояние. Оптические насадки изменяют рабочее расстояние, увеличение микроскопа и размер поля зрения. При использовании дополнительных окуляров изменяется только увеличение микроскопа и размер поля зрения. Эти принадлежности доступны по дополнительному заказу.

Окулярная камера используется для вывода данных на ПК и может быть установлена в любой удобный для работы окулярный тубус. Использование камеры позволяет просматривать изображения на внешнем мониторе, сохранять файлы фото/видео и использовать возможности ПО для анализа и обработки результатов исследований. Необходимую камеру всегда можно выбрать из ассортимента принадлежностей для микроскопии.

Фокусировка микроскопа производится с помощью зубчато-реечного механизма с демпфированной направляющей «ласточкин хвост». Конструкция обеспечивает не только плавный ход и высокую точность настройки положения фокуса, но и предотвращает самопроизвольное опускание оптической головки. Диапазон хода механизма фокусировки составляет 50 мм.

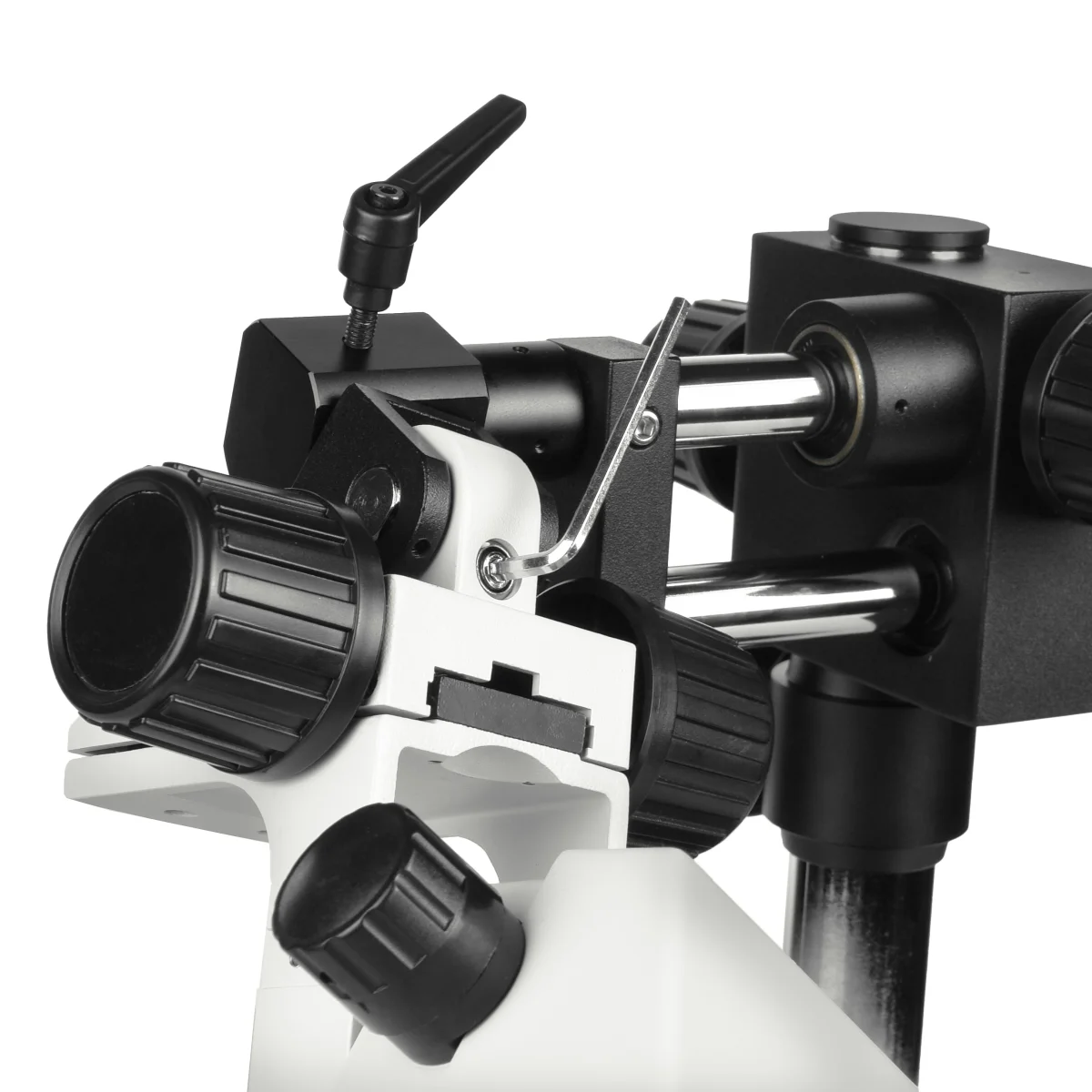

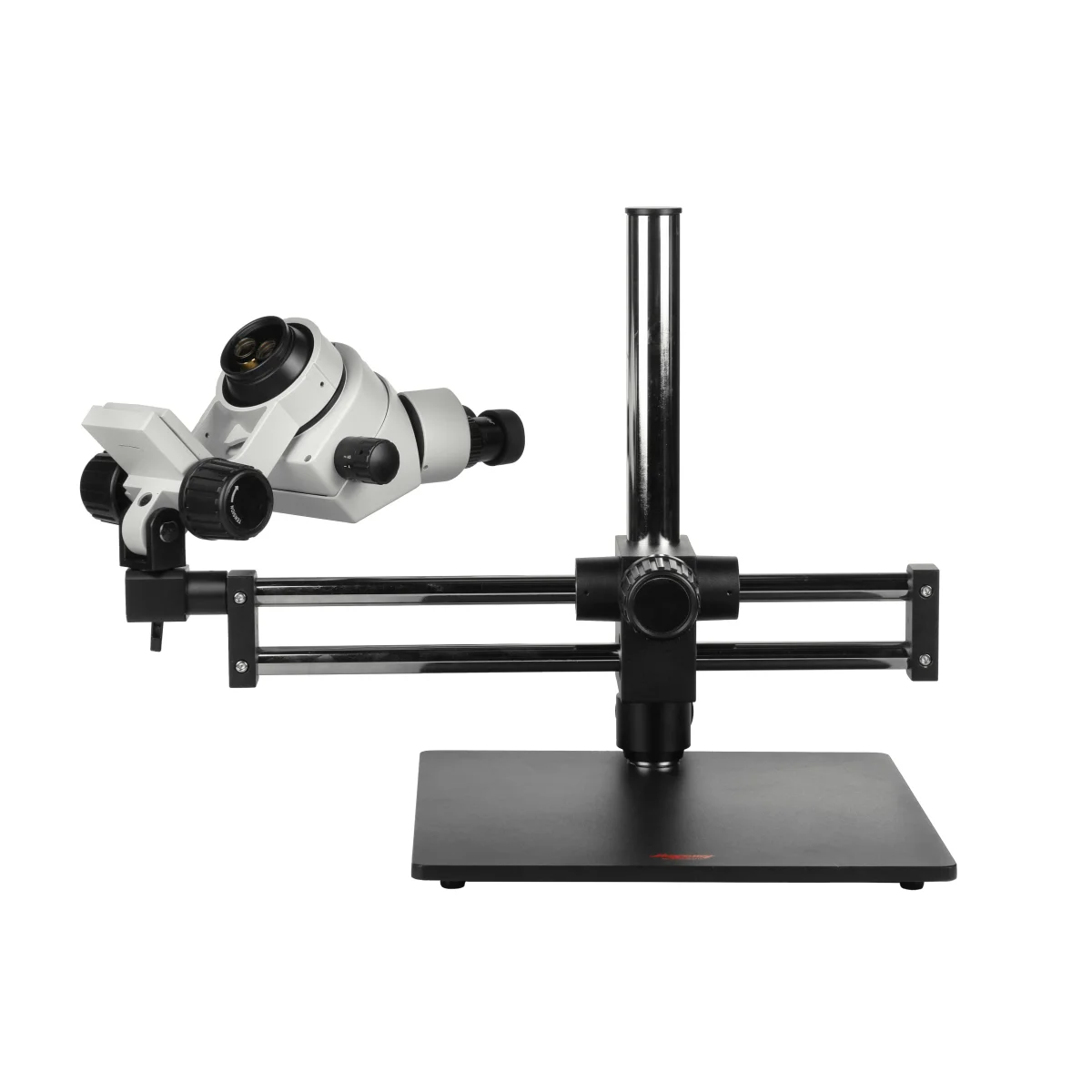

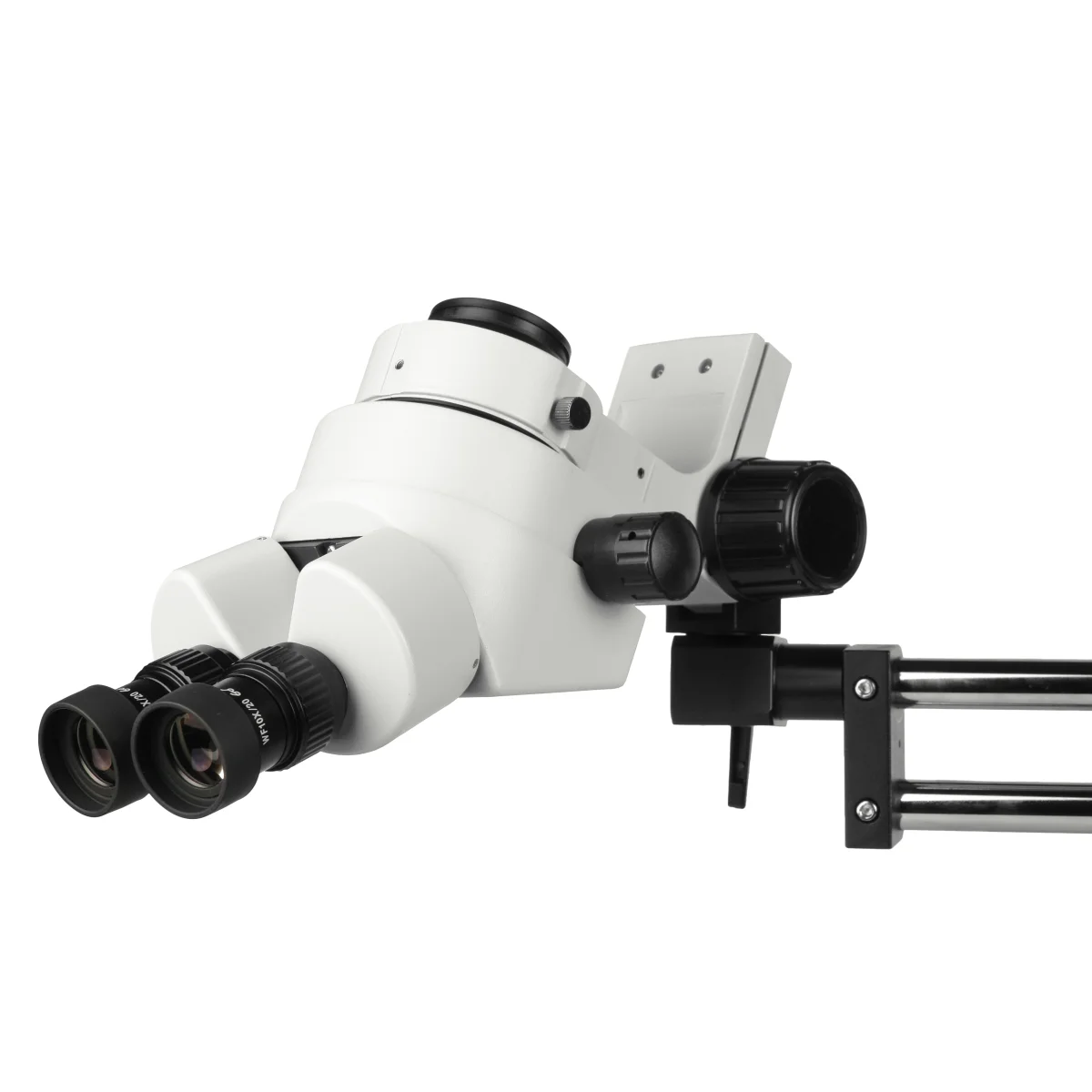

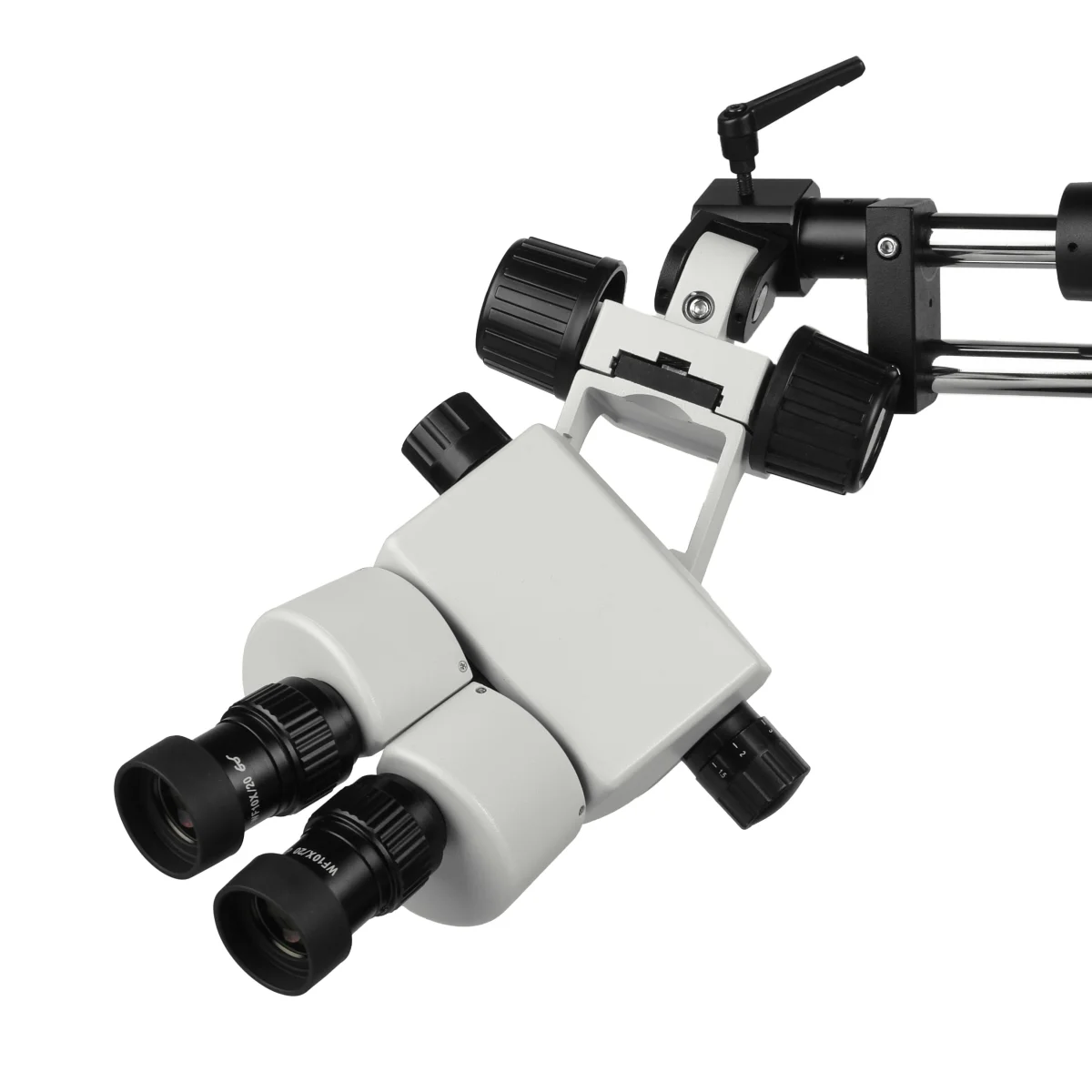

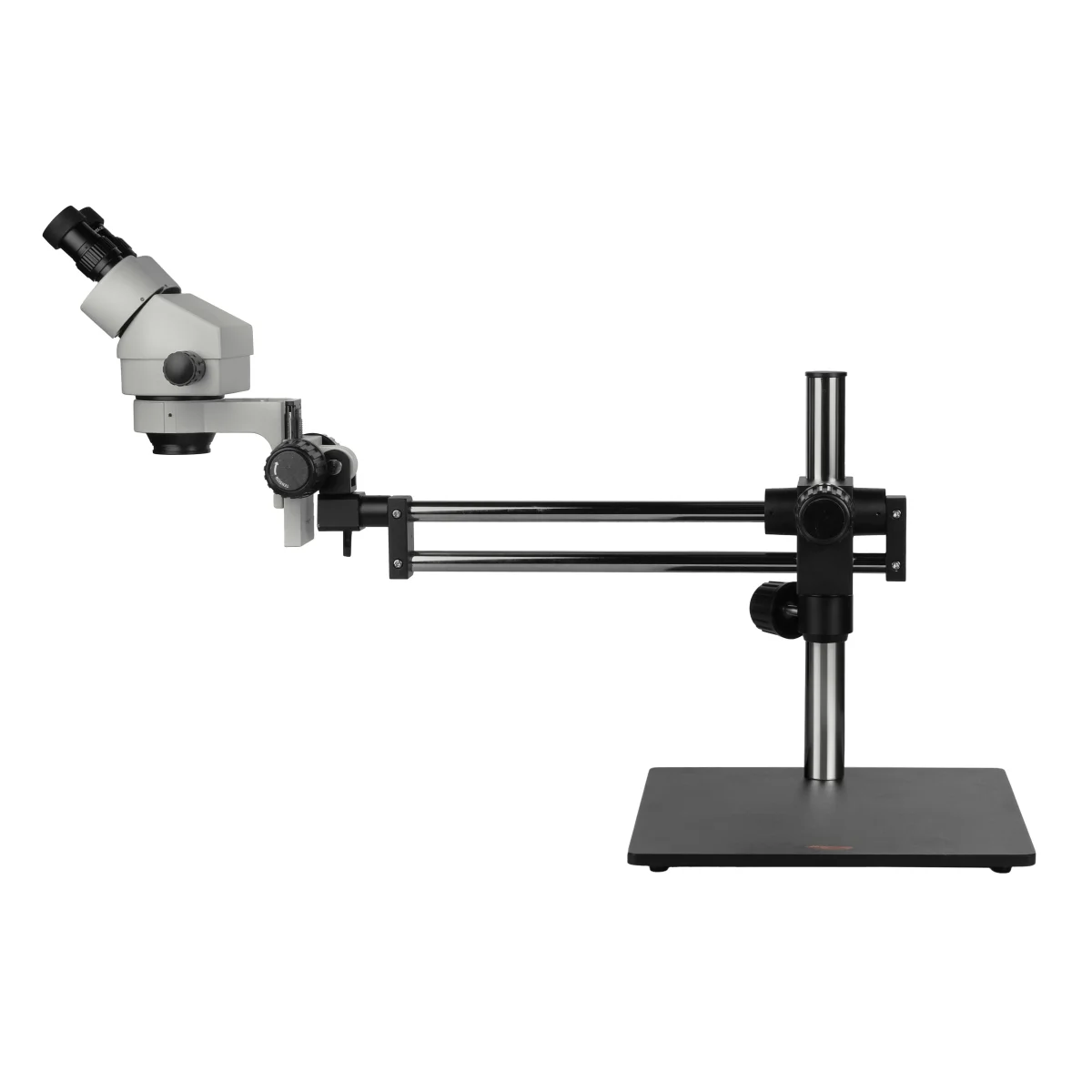

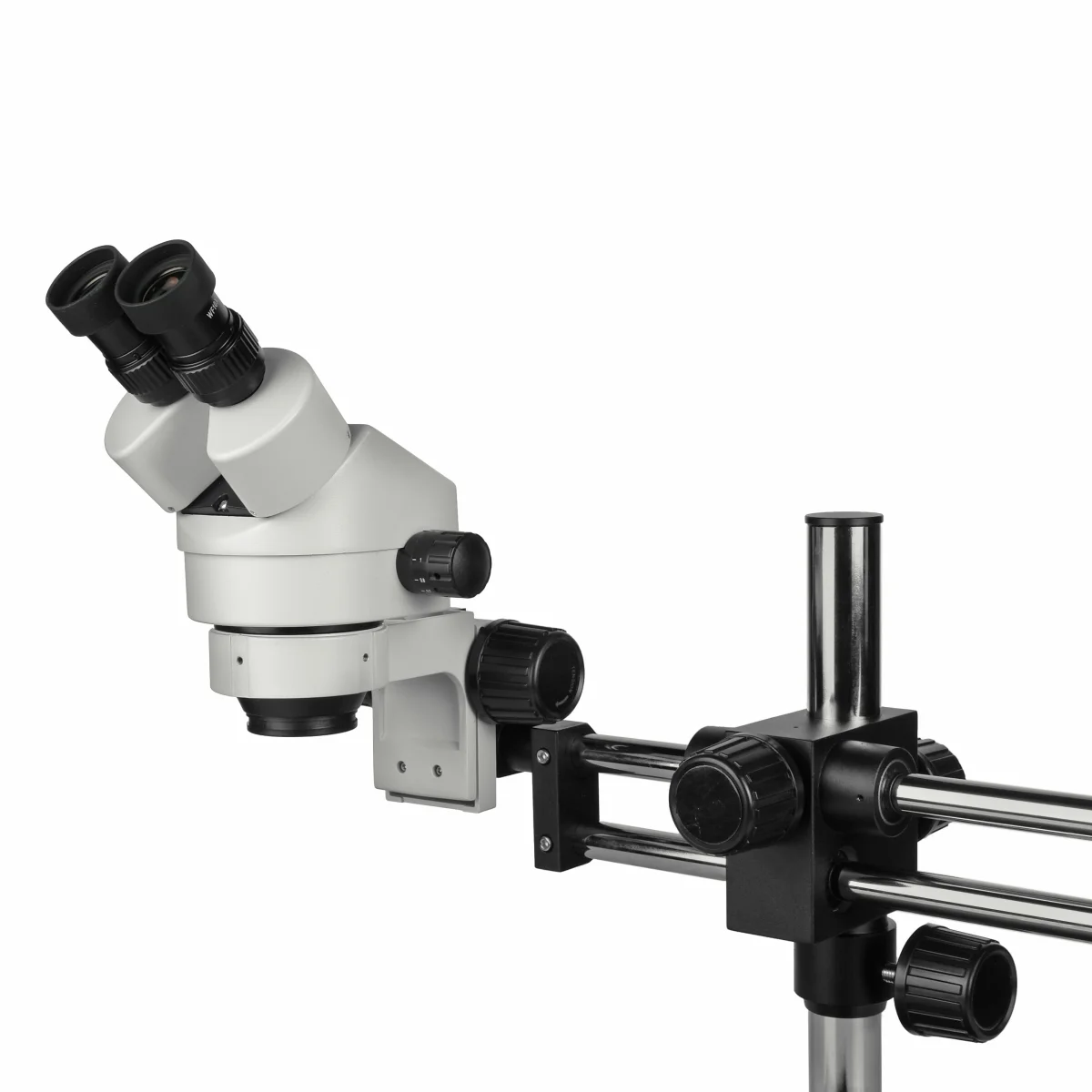

Специальный штатив микроскопа снабжен подвижной направляющей с кареткой на подшипниках качения для перемещения оптической головки в горизонтальном направлении. Перемещение головки по вертикали осуществляется по поворотной на 360⁰ штанге, что позволяет выносить оптическую головку в любую сторону от основания. Кронштейн оптической головки оборудован шарниром для наклонов вперед/назад и поворота на 360⁰.

Повороты и наклоны оптической головки в сочетании с возможностью ее горизонтального выноса предоставляют исследователю возможность установить головку в удобное для работы положение. Это позволяет использовать микроскоп для исследования крупных объектов, которые из-за своих габаритов не могут быть размещены на предметном столе.

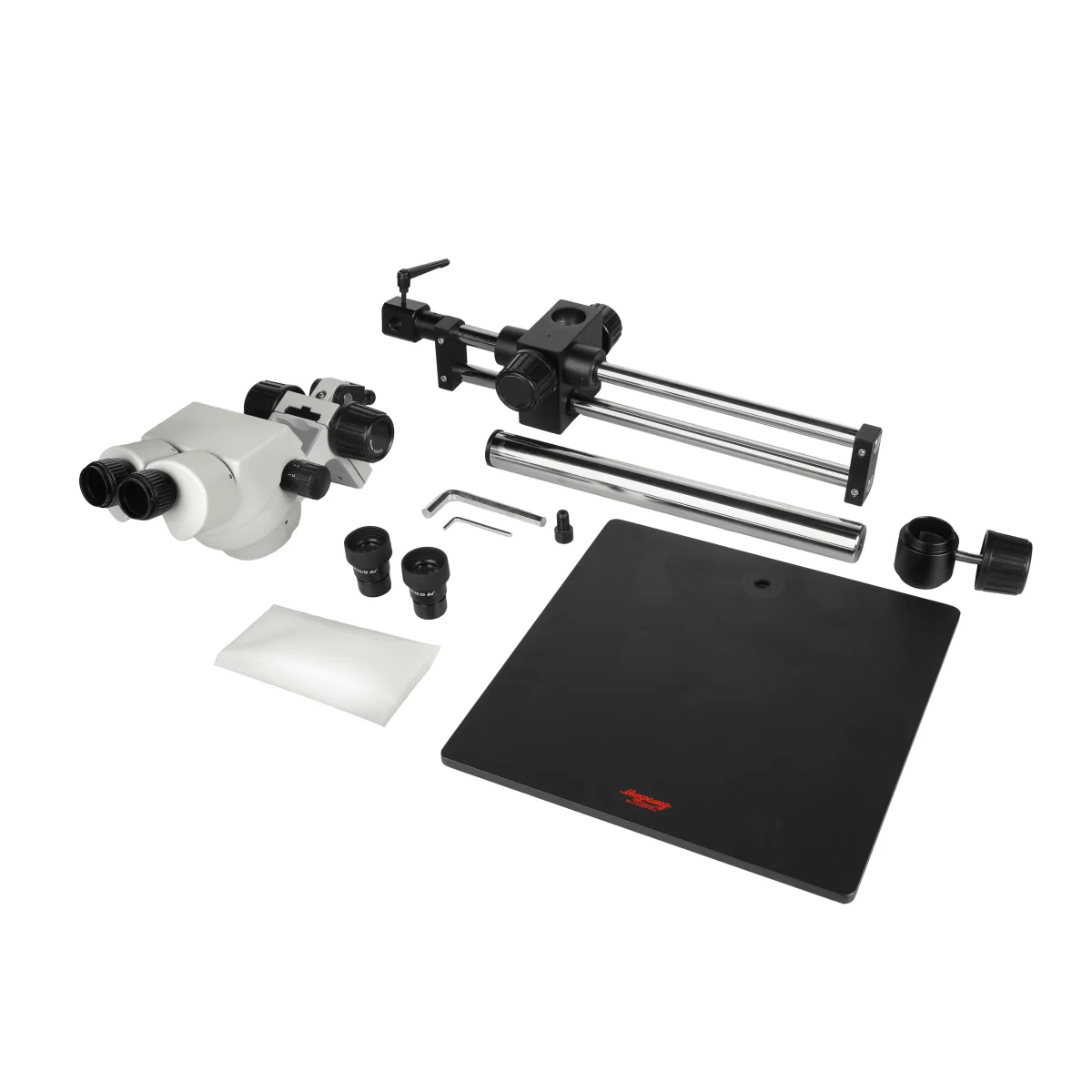

Комплектация

• Бинокулярная оптическая головка с блоком объективов, окулярными тубусами и встроенным механизмом зуммирования
• Кронштейн оптической головки с поворотным адаптером
• Горизонтальная направляющая в сборе
• Штативная штанга с ограничительной муфтой
• Основание микроскопа
• Окуляр WF 10х/20 мм – 2 шт
• Наглазники резиновые на окуляры – 2 шт
• Болт крепления штативной штанги
• Рукоятка крепления кронштейна
• Винт крепления оптической головки
• Рукоятки подвижной каретки направляющей – 2 шт
• Ключ шестигранный 10 мм
• Ключ шестигранный 4 мм
• Руководство по эксплуатации
• Гарантийный талон
