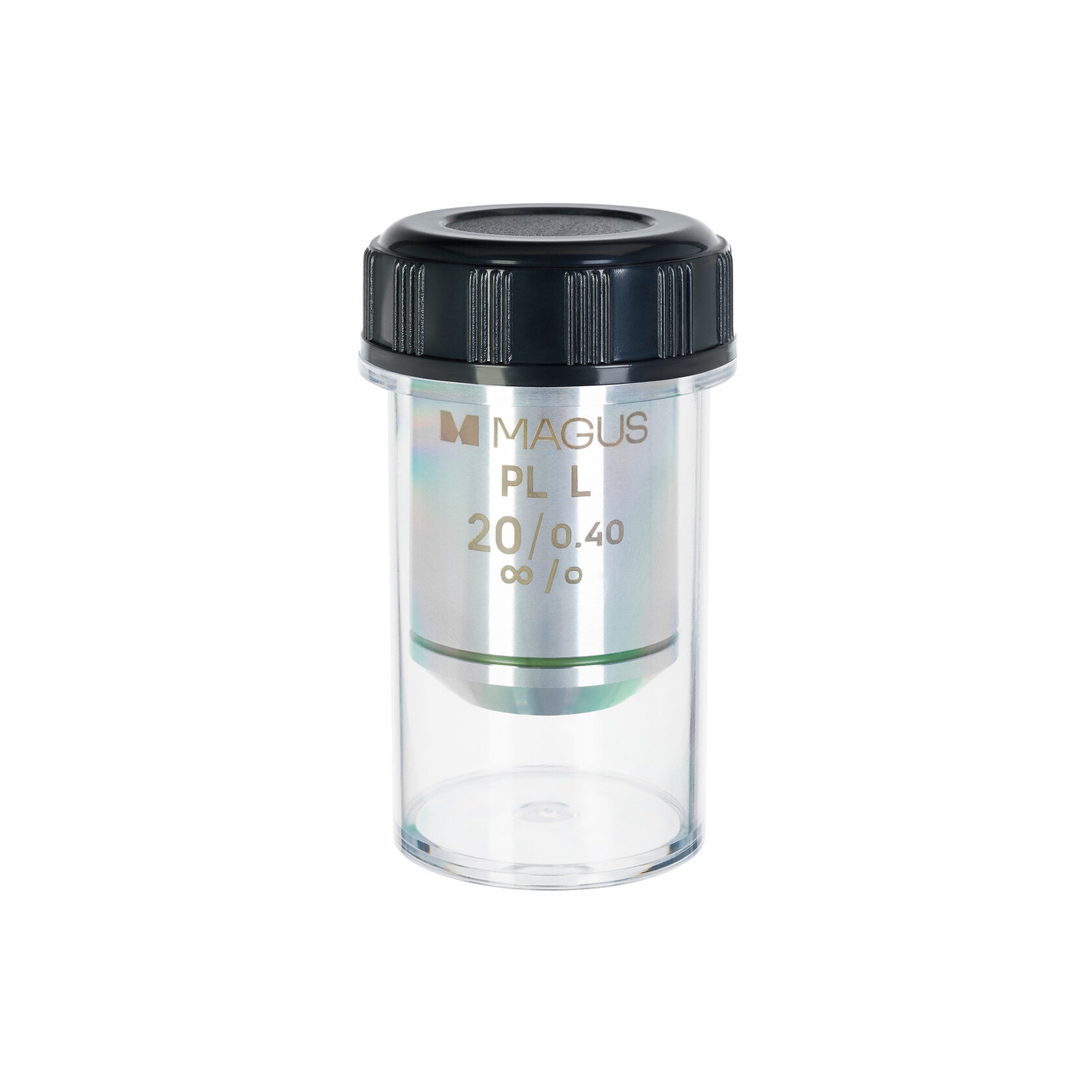

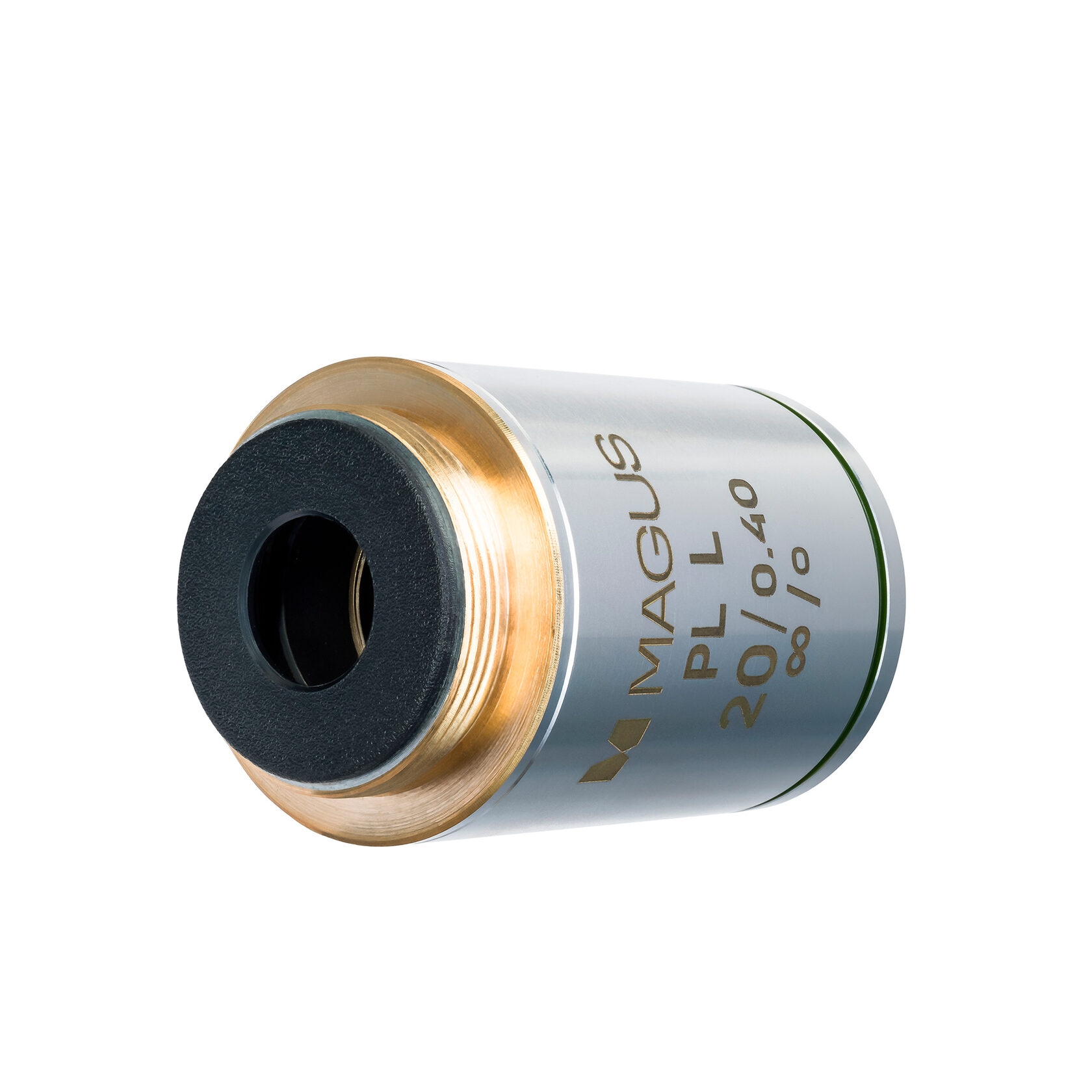

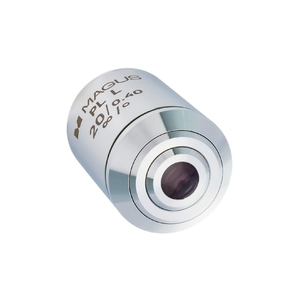

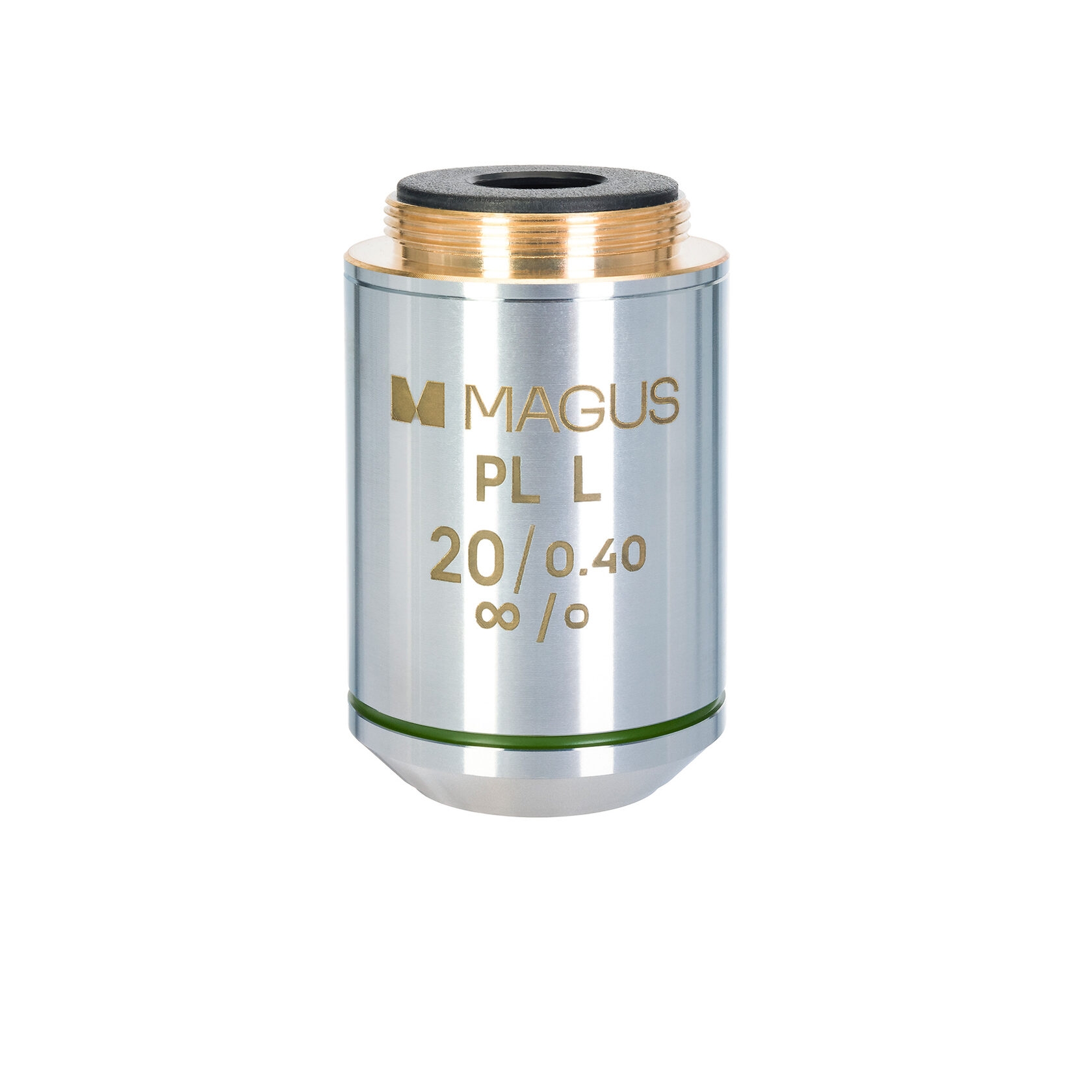

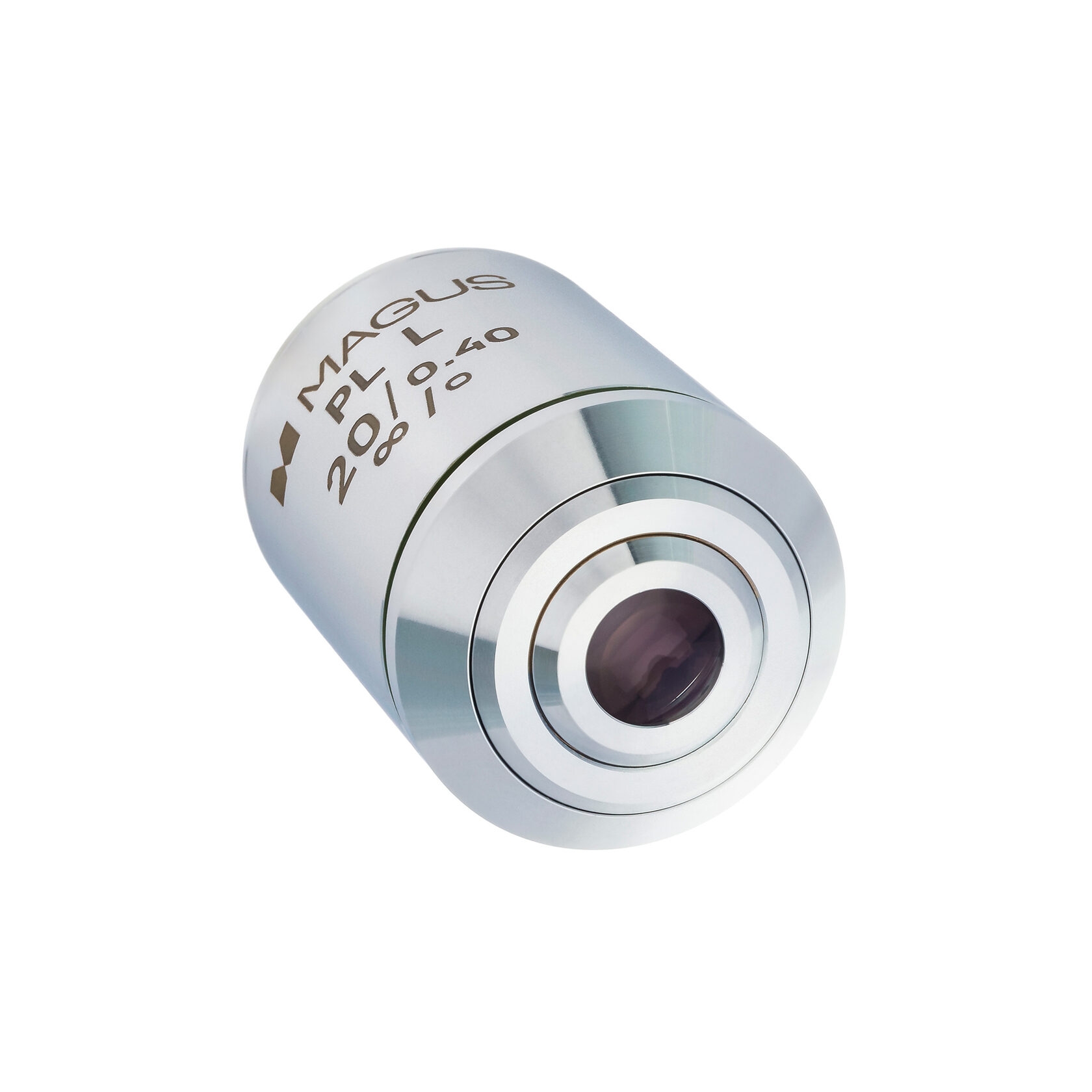

Объектив MAGUS 20PLL 20х/0,40 Plan L WD 8,80 мм

Объектив MAGUS 20PLL 20х/0,40 Plan L WD 8,80 мм
Планахромат на бесконечность. Увеличение: 20 крат. Апертура: 0,40.

Предел разрешения объектива 20х/0,40 составляет 0,69 мкм.
Хроматические аберрации скорректированы для синего и красного света, сферическая аберрация для зеленого, кривизна поля исправлена на 90% диаметра поля зрения.

Объектив рассчитан на длину тубуса «бесконечность». Парфокальная высота 45 мм. При работе с окуляром 10х/22 мм диаметр поля зрения составит 1,1 мм. Рассчитан для работы с образцами без покровного стекла.

Металлографический объектив 20х спроектирован с большим рабочим расстоянием 8,8 мм. Рабочее расстояние – расстояние от фронтальной линзы объектива до исследуемого объекта, при котором изображение объекта будет в фокусе. Объекты исследования могут иметь выраженную топографию, например, образцы печатных плат с разной высотой электронных компонентов и полупроводников. Большое рабочее расстояние исключает случайное повреждение фронтальной линзы объектива или образца при фокусировке и при повороте револьвера для смены объектива.

Нижний предел полезного увеличения микроскопа при работе с объективом 20х составляет 200х. Меньшее увеличение не позволит различить детали объекта, изображение которых формирует объектив.
Верхний предел полезного увеличения при работе с объективом 20х составляет 400х. Большее увеличение считается «бесполезным», поскольку не дает новых деталей в изображении объекта.
С объективом 20х/0,40 используйте окуляры с увеличением от 10х до 20х.

Объективы-планахроматы формируют изображение, при котором фокус одинаков и в центре, и по краям, дисторсия незначительна. Это преимущество используется для получения цифровых снимков и для работы в паре с широкопольными окулярами с полем зрения 22 мм.

Совместимость:

• Микроскоп металлографический MAGUS Metal 600
• Микроскоп металлографический MAGUS Metal 630
• Микроскоп металлографический MAGUS Metal 650
• Микроскоп металлографический инвертированный MAGUS Metal V700

Характеристики:

• Материал линз: оптическое стекло
• Класс объектива по степени коррекции аберраций: планахромат
• Длина тубуса: бесконечность (∞)
• Метод контрастирования: светлое поле
• Увеличение: 20×
• Числовая апертура (NA): 0,40
• Рабочее расстояние: 8,80 мм
• Парфокальное расстояние: 45 мм
• Толщина покровного стекла: без покровного стекла
• Пружинящая оправа: отсутствует
• Иммерсия: не требуется
• Материал корпуса: медь
