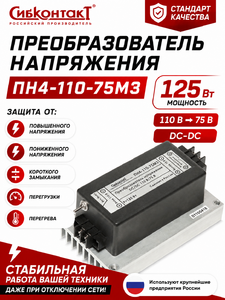

Преобразователь напряжения ПН4-110-75M3 конвертер DC/DC, 110В/75В
Конвертер ПН4-110-75M3 (преобразователь напряжения 110-75В DC-DC) предназначен для преобразования нестабилизированного постоянного напряжения (100-150) В в постоянное стабилизированное напряжение 75 В. Конвертер имеет гальваническую развязку между входом и выходом, между входом и корпусом, между выходом и корпусом. Гальваническая развязка защищает потребителя и оборудование от поражения электрическим током.
*Преобразователь может быть использован при работе с любыми видами нагрузок. Особенностью данной модели, является наличие возможности дистанционного управления.
Алгоритм работы входа дистанционного управления:
Состояние органов управления | Состояние преобразователя | |
Тумблер включения/выключения | Внешний сухой контакт, подключение к разъему "Внешний" сигнал выключения" | |
"Выкл" | Не имеет значения | выключен |
"Вкл" | замкнут | включен |
"Вкл" | Разомкнут - с момента размыкания прошло менее 5 минут | включен |
"Вкл" | Разомкнут - с момента размыкания прошло более 5 минут | выключен |
Встроенные защиты:
- от короткого замыкания и токовых перегрузок
- тепловую защиту
- предохранитель по входу
- защита от повышенного выходного напряжения
Уровень кондуктивных помех, создаваемых источником на выходных зажимах, не превышает значений, указанных в ГОСТ Р 51318.22 для аппаратуры класса А, используемой в промышленных зонах.
Уровень излучаемых радиопомех не превышает норм, установленных ГОСТ Р 51318.22 от ОИТ класса А при измерительном расстоянии 10 м. Степень защиты от внешних воздействий IP20. Устойчивость к механическим воздействиям согласно ГОСТ17516.1-90 по группе М25.
В конвертере отсутствует вентилятор охлаждения, что значительно повышает ресурс работы прибора. Охлаждение конвертера осуществляется с помощью радиаторной пластины. Конвертер компактный, достаточно прост в использовании. Конвертер может быть использован при работе с любыми видами нагрузок.
Комплектация:
- Конвертер ПН4-110-75M3
- Документация
- Гарантийный талон
Гарантия производителя 12 месяцев.
Основные технические характеристики:
Рабочий диапазон входного напряжения, В | 50-150 |
Выходное напряжение, В | 75 |
Допуск на выходное напряжение, В | ±5% |
Номинальный выходной ток, А | 1,66 |
Долговременная мощность нагрузки каждого канала, Вт |
125 |
Коэффициент полезного действия, % | 93 |
Гальваническая развязка | + |
Защита от короткого замыкания выхода | + |
Защита от перегрузки | + |
Тепловая защита | + |
Предохранитель на входе | + |
Защита от повышенного выходного напряжения | + |
Возможность параллельной работы | + |
Масса, кг, не более | 1 |
Габаритные размеры, мм | 92*168*72 |
Диапазон рабочих температур, ºС | -40...+40 С |
