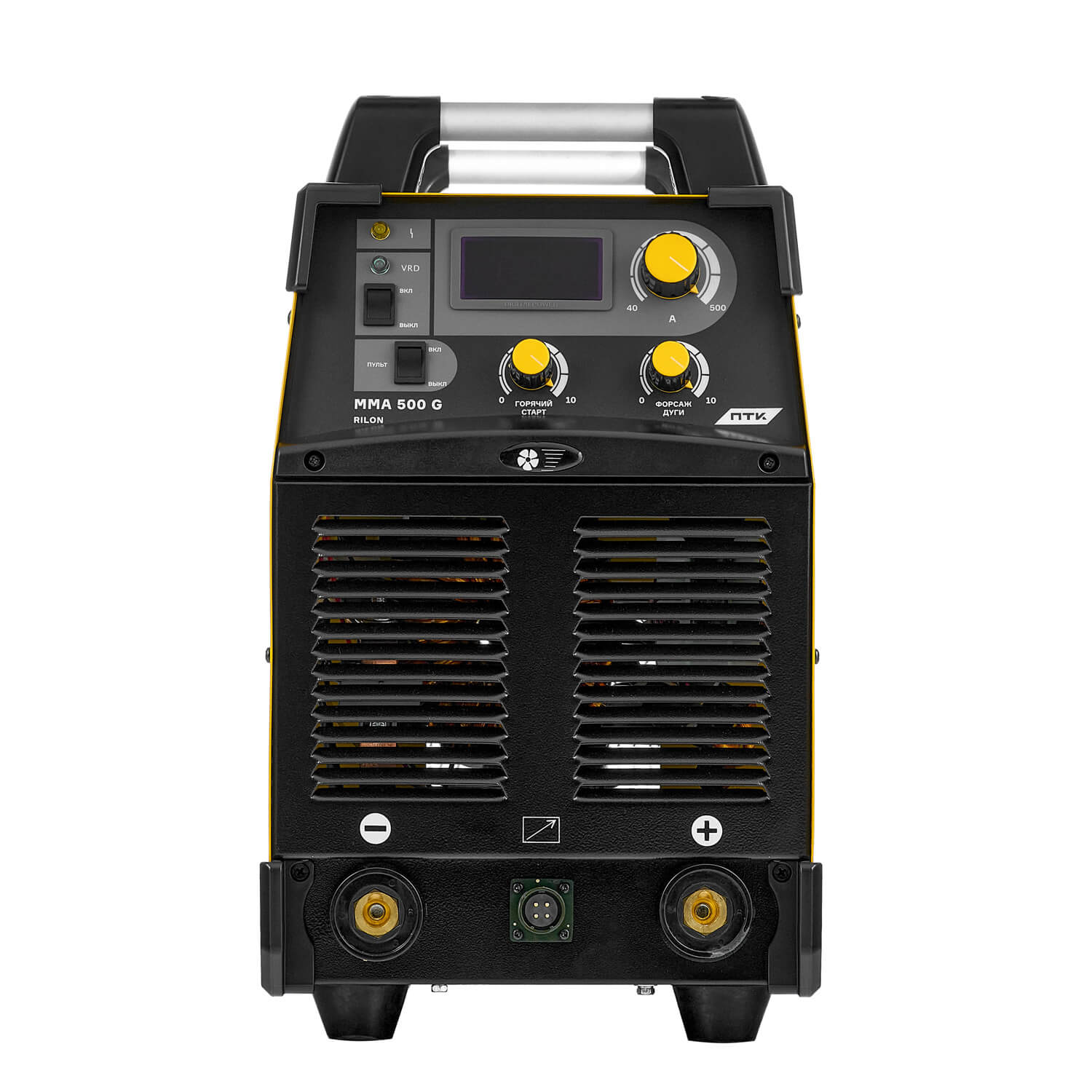

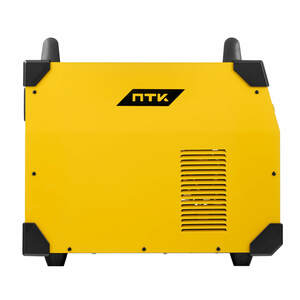

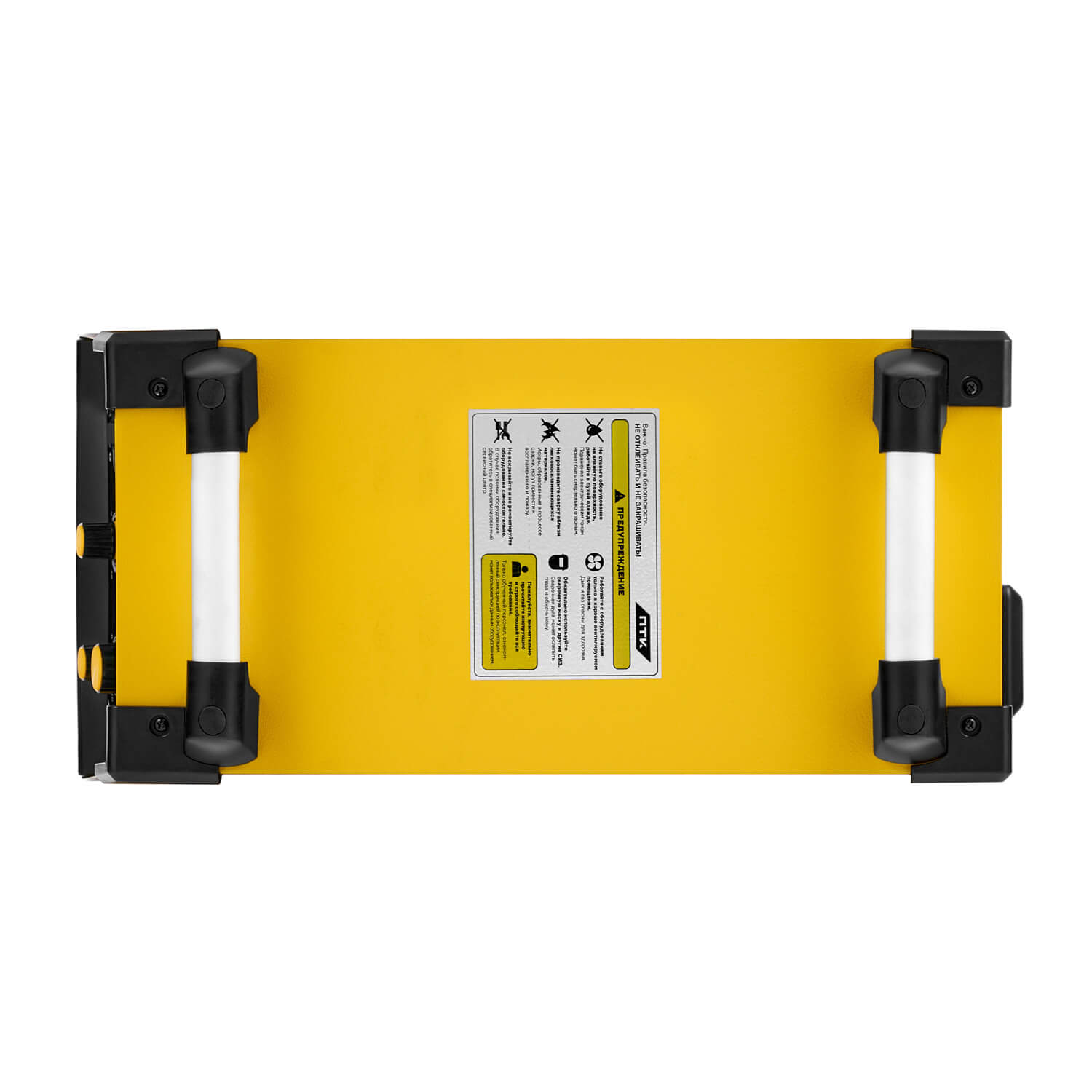

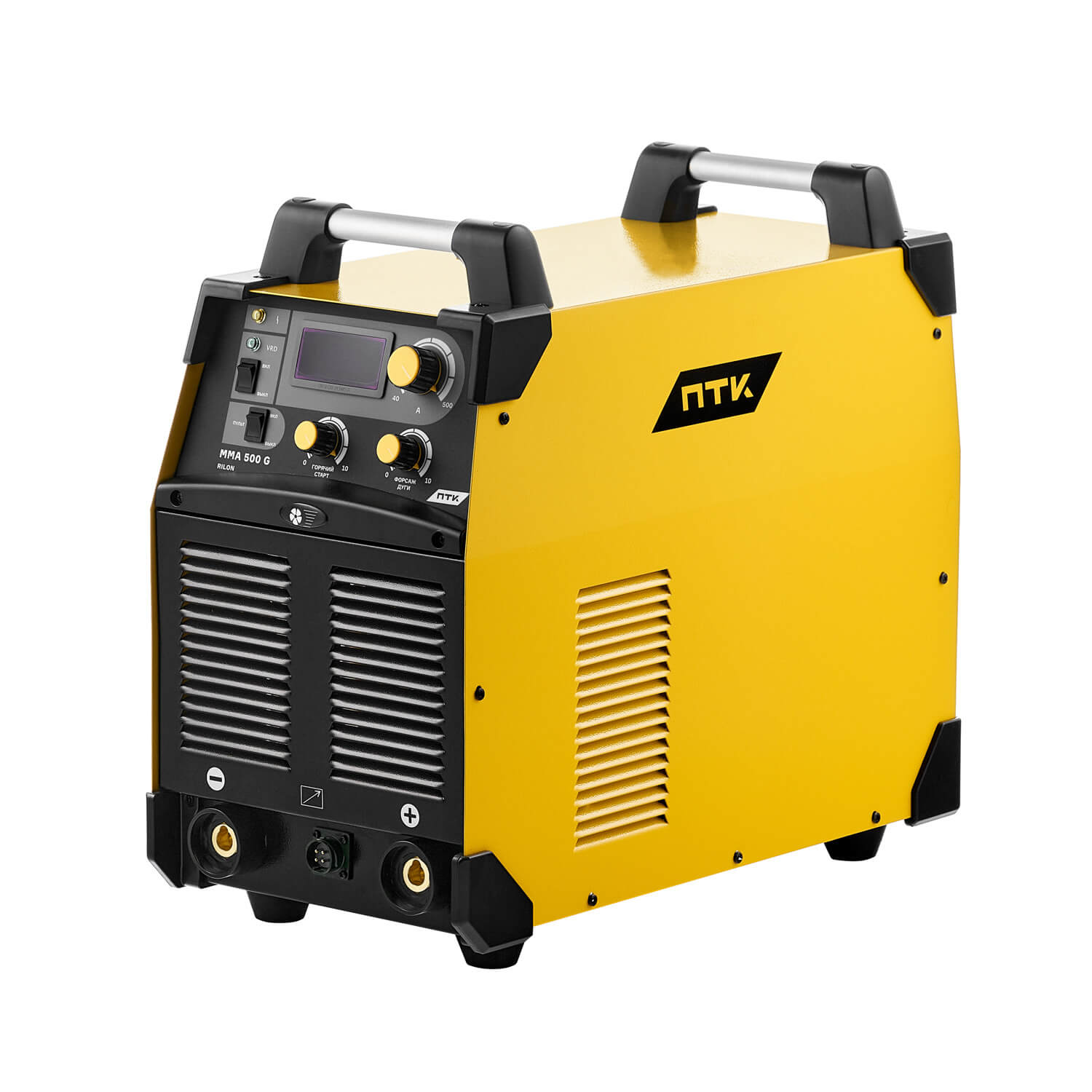

Сварочный аппарат ПТК RILON MMA 500 G (НАКС)

ПТК RILON MMA 500 G (НАКС) – это обновленная линейка аппаратов для ручной дуговой сварки, которая производится на заводе RILAND. Аппараты позволяют производить сварку постоянным током, используя инверторную технологию преобразования и управления сварочным током на базе мощных IGBT транзисторов. Аппарат прошел аттестацию и получил сертификат НАКС с КСМ (конструкции стальных мостов). Благодаря этому инвертор может допускаться для эксплуатации на стратегических объектах, опасных промышленных предприятиях нефтегазовой и химической промышленности.

Какие металлы можно сваривать

Аппарат подходит для сварки углеродистой и низколегированной стали, а также нержавеющей стали — при использовании покрытых электродов соответствующей марки. Поддерживаемый диаметр электродов: 1,5–6,0 мм.

Многоплатная схема аппаратов (при необходимости) позволяет произвести поузловой ремонт или замену той платы, которая вышла из строя. Это существенно сокращает временные и денежные затраты. Все элементы плат собраны машинным способом, и покрыты специальным слоем полимерной смолы (компаундом), которая защищает детали от агрессивного воздействия среды, влаги и электропроводящей пыли.

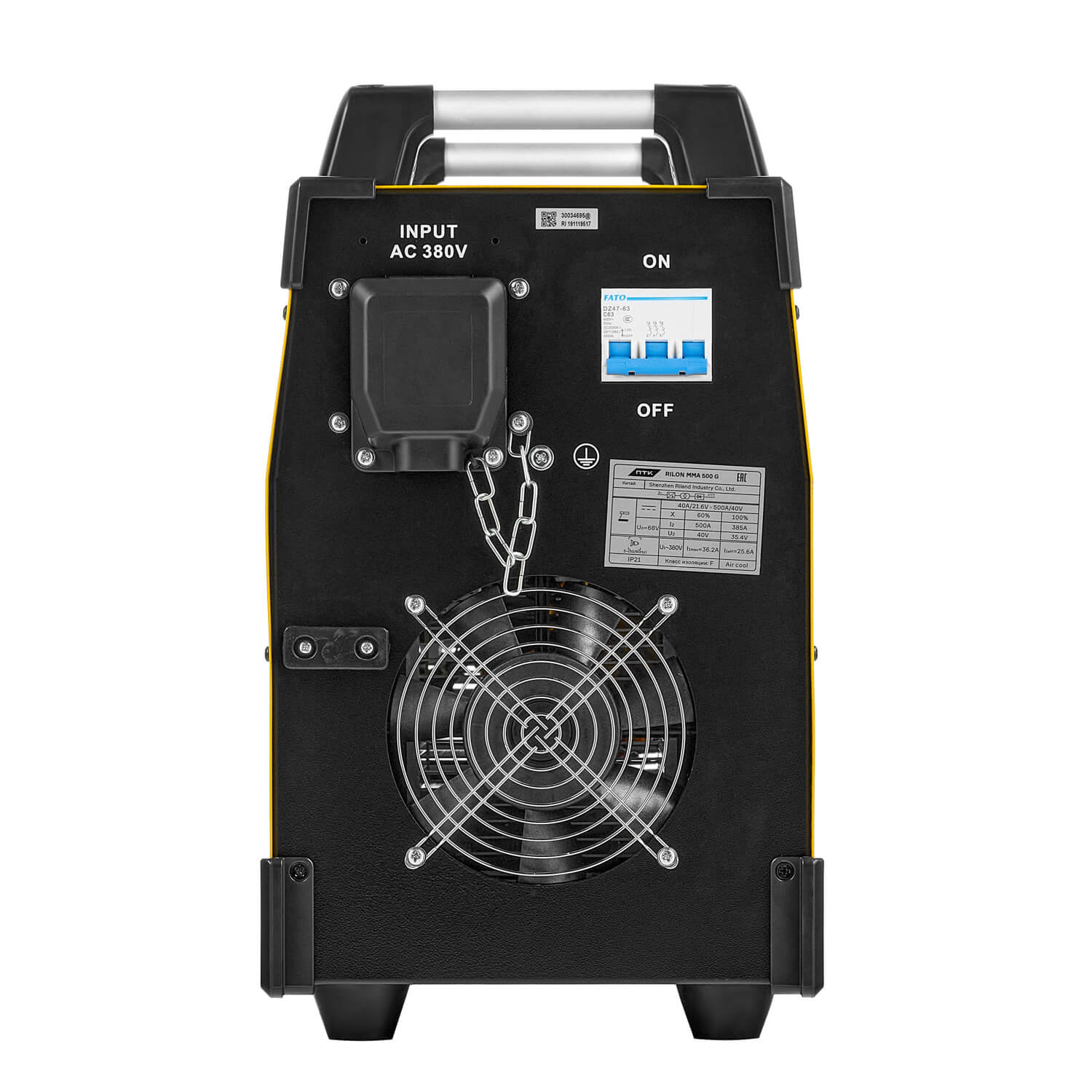

В аппаратах произведена сегментация радиаторов – IGBT транзисторы и диоды размещены на разных радиаторах охлаждения. Благодаря этому термостат установлен только на радиаторе с транзистором, так как они намного быстрее нагреваются в процессе работы. Это означает, что автоматическое срабатывание защиты происходит только при реальном нагреве силовой схемы. Система охлаждения имеет тоннельную схему – потоки воздуха охлаждают нагруженные силовые элементы изолированно от электроники управления.

Применение принципа широтно–импульсной модуляции (PWM) обеспечивает удобное и точное управление силой сварочного тока, стабильность и устойчивость дуги.

Особенности ПТК RILON MMA 500 G (НАКС):

• Трехфазные аппараты, которые работают от сети с напряжением 380В.
• Подключаемая функция VRD снижает холостой ход источника при замыкании сети для безопасной работы.
• Регулируемый форсаж дуги (Arc Force) обеспечивает стабильную дугу за счет увеличения сварочного тока в момент отделения капли металла от электрода.
• Регулируемый горячий старт (Hot Start) обеспечивает регулировку пикового тока в момент поджига дуги для идеального старта при работе с металлами разных толщин.
• Аппарат позволяет производить строжку металла угольным электродом при подключении устройства подачи воздуха.

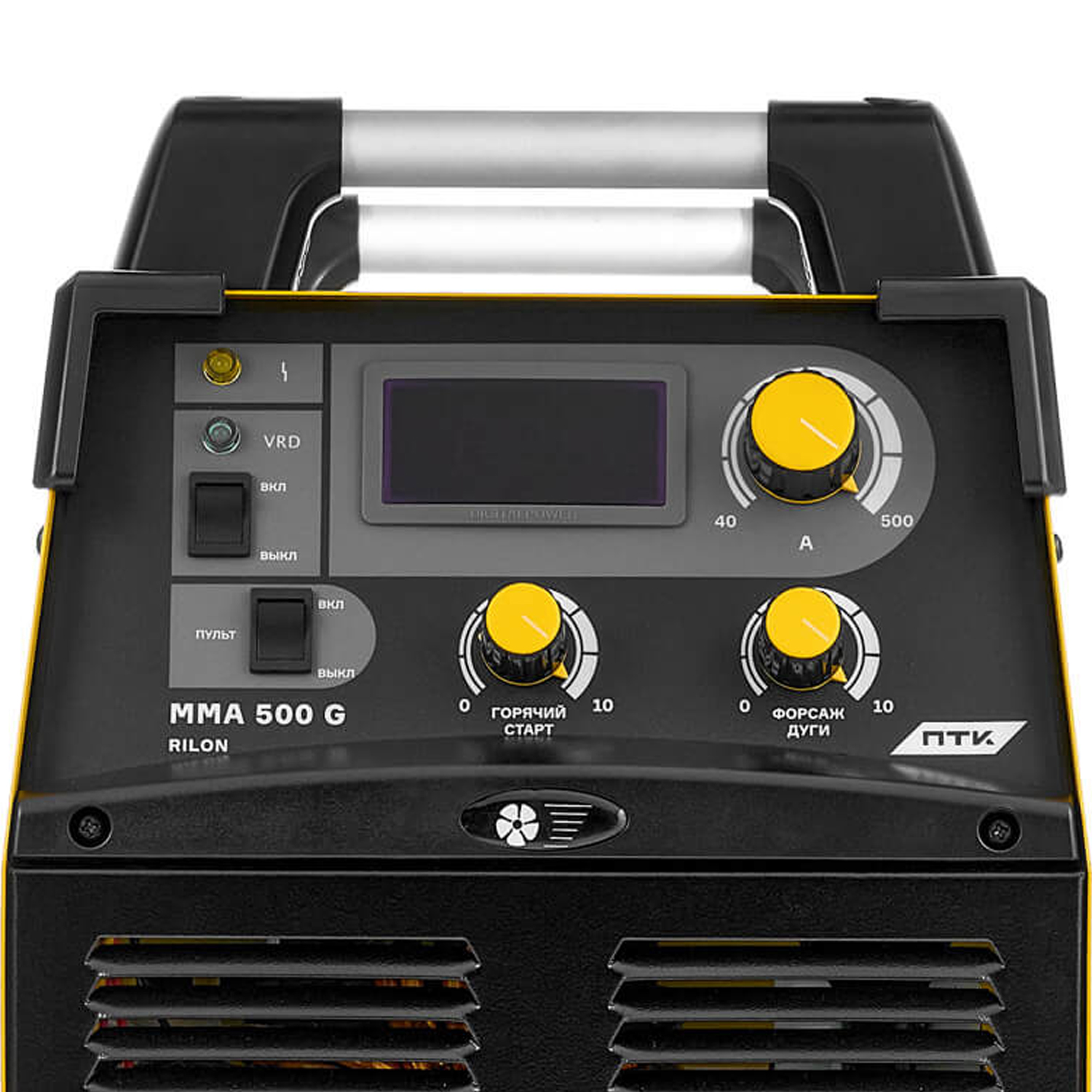

• Цифровая индикация тока позволяет производить точную настройку.
• Функция автоматической защиты от перегрева.
• К аппарату можно подключить пульт дистанционного управления. Длина кабеля позволит организовать сварочный пост на расстоянии 20 метров. ПДУ приобретается отдельно и не входит в стандартную комплектацию.
• Гарантия 5 лет на аппараты серии ПТК RILON.

Комплектация:

• Инверторный аппарат ручной дуговой сварки – 1 шт.

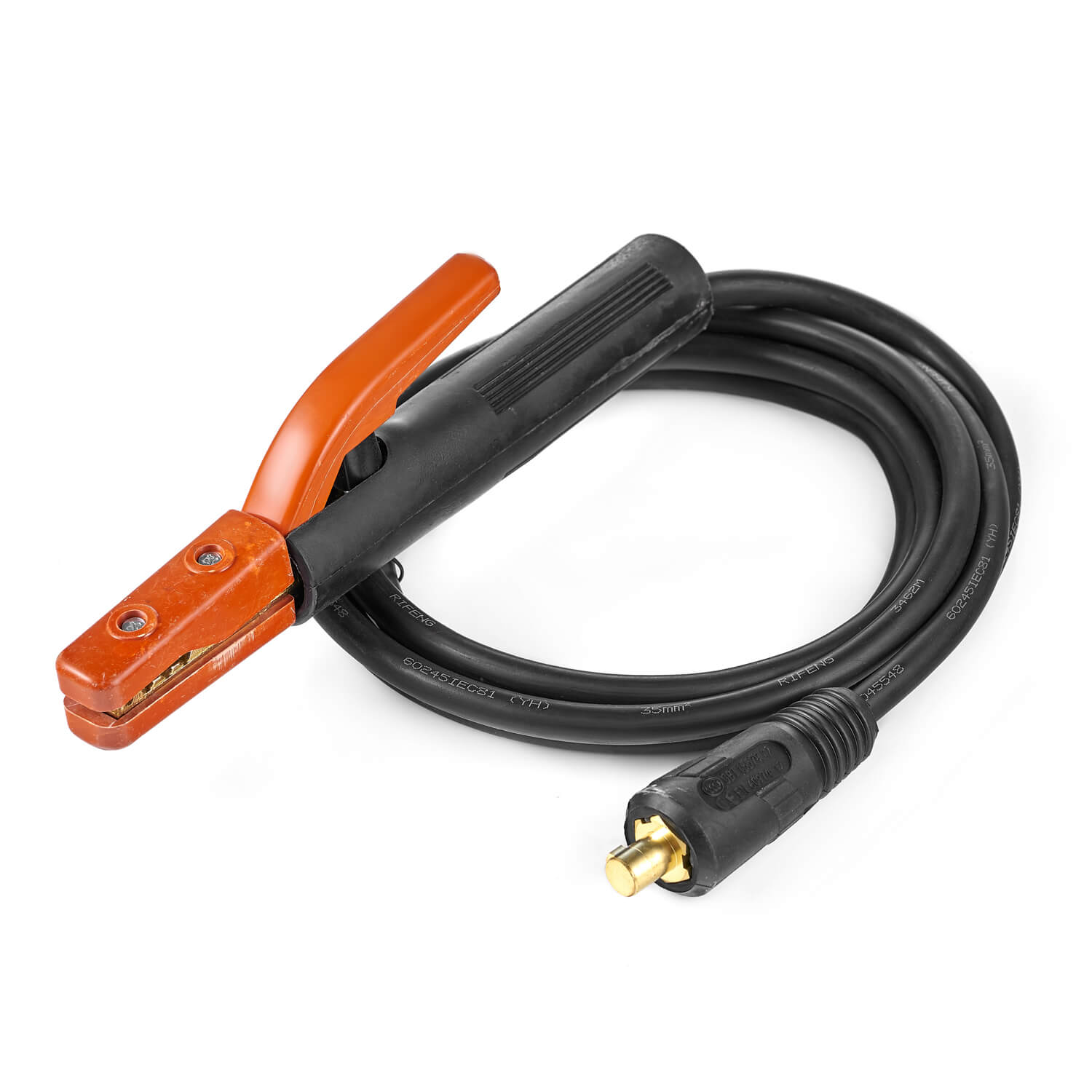

• Электрододержатель – 1 шт.

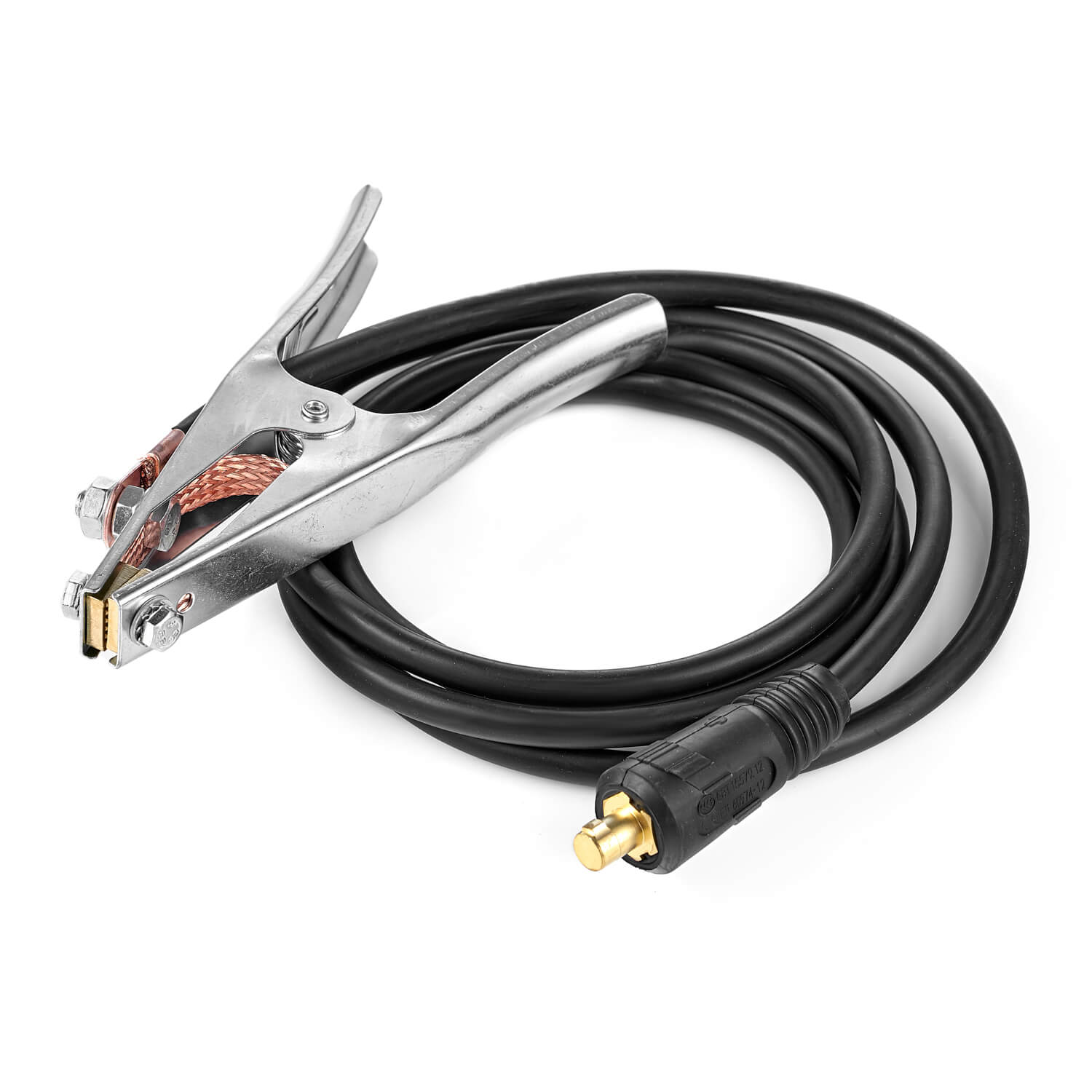

• Клемма заземления – 1 шт.
• Руководство по эксплуатации – 1 шт.
• Свидетельство об аттестации НАКС – 1 шт.

Гарантия и производство

• Гарантия: 5 лет
• Страна производства: Китай

Технические характеристики

• Напряжение питающей сети, В: 380±10%
• Частота питающей сети, Гц: 50/60
• Потребляемый ток, А: 36,1
• Выходное напряжение, В: 39,2
• Диапазон регулировки тока, А: 40–500
• Напряжение холостого хода, В: 68
• Напряжение холостого хода VRD, В: 17
• Максимальная потребляемая мощность, кВт: 23,5
• Коэффициент мощности: 0,93
• КПД, %: 85
• Вид сварочного тока: Постоянный, DC
• Режимы работы (%, А): 60, 500
• Диаметр электрода, мм: 1,5–6,0
• Степень изоляции: F
• Класс защиты: IP21
• Силовые панельные разъемы: 35–50
• Вес нетто, кг (не более): 25
• Габариты аппарата, мм (не более): 525x270x470
• Вес брутто, кг (не более): 31
• Размеры индивидуальной упаковки, мм (не более): 580x380x550
• Наличие функции VRD: Да, нерегулируемая
• Наличие функции Hot Start: Да, регулируемая
• Наличие функции Arc Force: Да, регулируемая
• Строжка металла: Да
• Наличие свидетельства об аттестации НАКС: Да
