Редуктор ПТК высокого давления РВД

Редуктор высокого давления РВД используется для понижения давления газа, поступающего из баллона, до рабочего давления и автоматического поддержания заданного значения давления на выходе.

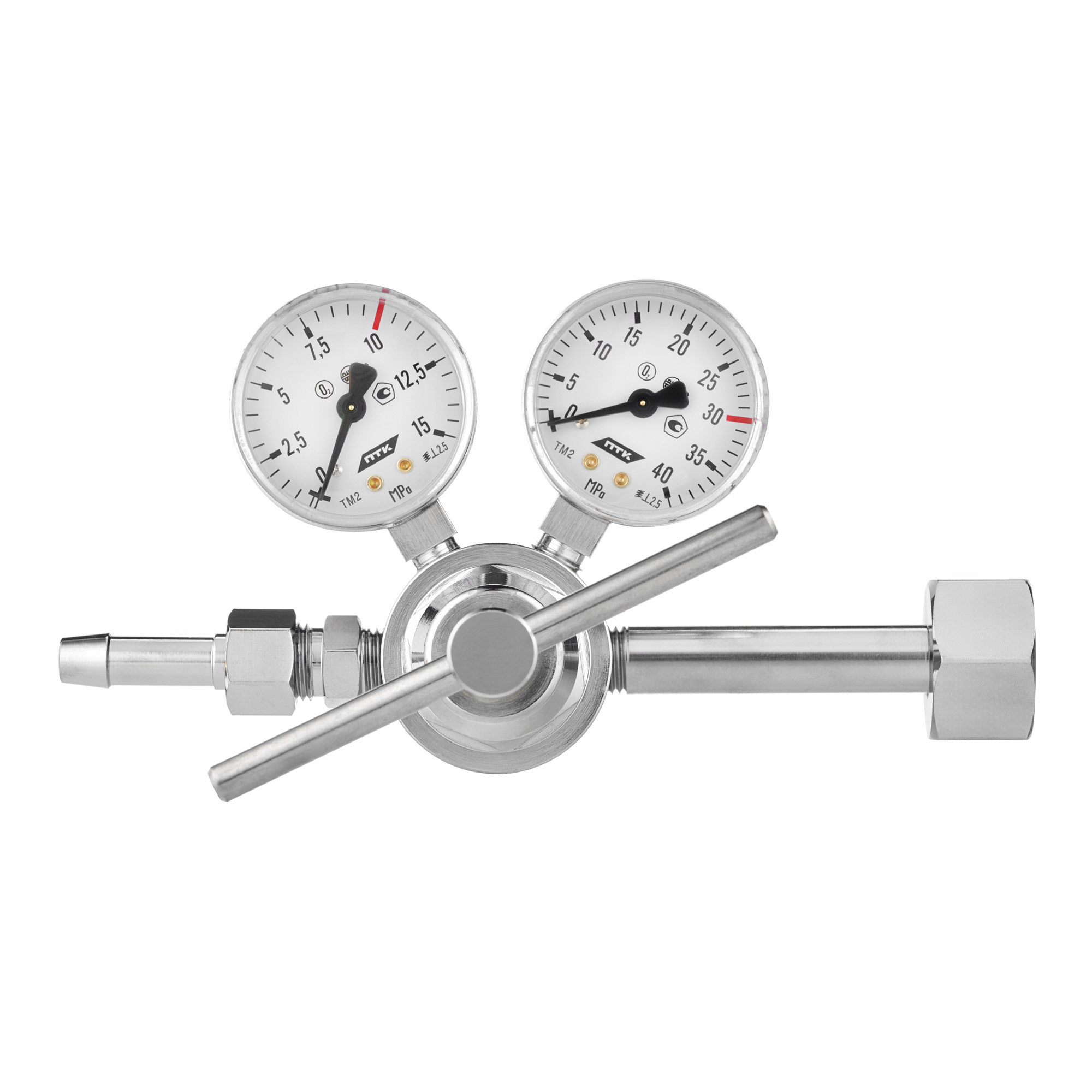

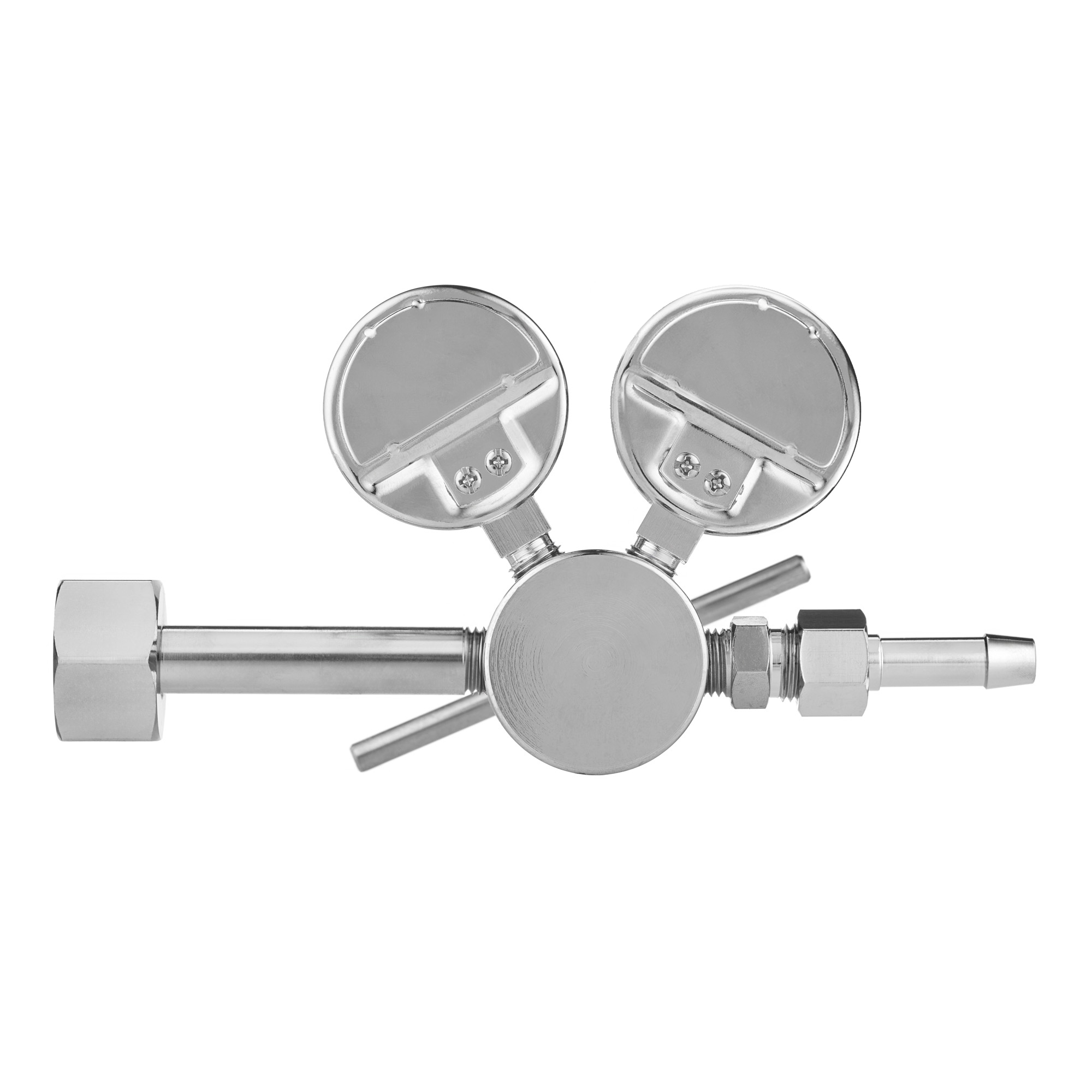

Редуктор представляет собой одноступенчатое устройство с двумя манометрами, предназначенное для точной и стабильной подачи промышленных газов под высоким давлением. Конструкция обеспечивает надежную работу в различных технологических процессах, включая нефтехимию, криогенные установки, а также испытания трубопроводов и ёмкостей на герметичность.

Во входном штуцере установлен фильтр, улавливающий частицы размером более 50 мкм, что защищает внутренние элементы от загрязнения и износа.

Особенности редуктора высокого давления РВД:

• Рассчитан на работу при давлении до 10 МПа (100 бар), обеспечивает стабильное регулирование при различных расходах газа, включая газы с малыми молекулами (гелий, водород).
• Плавная и точная настройка давления за счет массивного винта задающего, применение бронзовых втулок снижает износ и увеличивает ресурс редуктора.
• Корпус и крышка изготовлены из латунного сплава с хромированным покрытием, обеспечивающего защиту от коррозии и долговечность.
• Высокая точность показаний манометров и стабильность выходного давления позволяют использовать редуктор в промышленных и лабораторных условиях.
• Редуктор укомплектован ниппелем, что позволяет использовать кислородные рукава с внутренним диаметром 9 мм без дополнительных переходников. А также латунным ниппелем диаметром 12 мм, с внутренним диаметром 9 мм, под пайку.
• Редуктор упакован в индивидуальную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация:

• Редуктор кислородный высокого давления РВД в сборе – 1 шт.
• Гайка накидная М16х1,5 – 1 шт.
• Ниппель диаметром 9 мм – 1 шт.

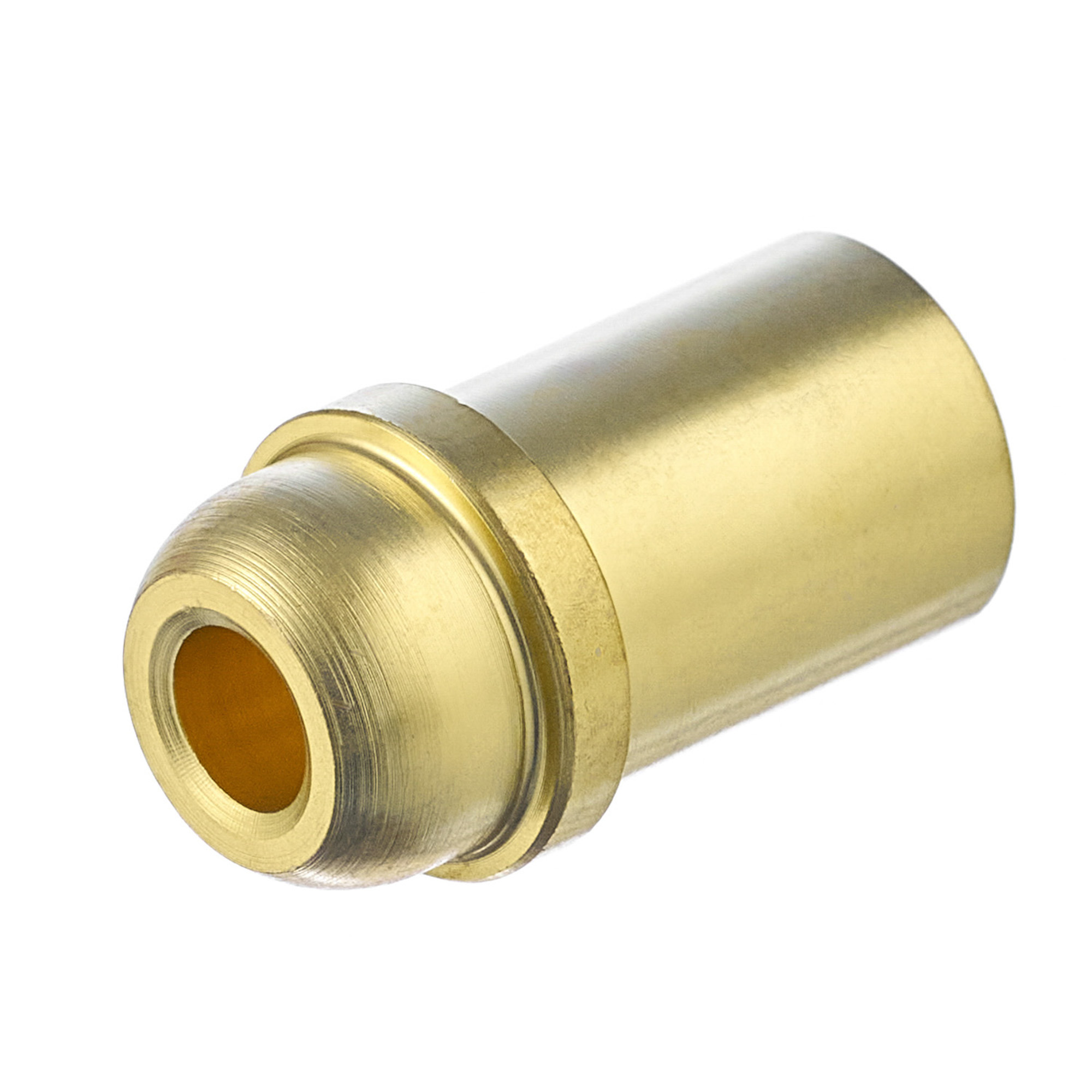

• Ниппель диаметром 12 мм, с внутренним диаметром 9 мм, под пайку трубопровода – 1 шт.
• Руководство по эксплуатации – 1 шт.

Технические характеристики

• Редуцирующий газ: Кислород / Инертные газы
• Наибольшая пропускная способность, м³/ч: 250
• Наибольшее давление газа на входе, МПа (кгс/см²): 30 (300)
• Наибольшее рабочее давление газа, МПа (кгс/см²): 10 (100)
• Присоединение к баллону: Радиальное
• Присоединительные размеры на входе - гайка накидная с внутренней резьбой: G3/4-В
• Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм): M16х1,5 и Ниппель 9
• Вес нетто, кг (не более): 1,4
• Габариты редуктора в собранном виде, мм (не более): 155х95х100
• Вес брутто, кг (не более): 1,5
• Габариты индивидуальной упаковки, мм (не более): 195х145х125

Страна производства и гарантия

• Гарантия: 6 месяцев
