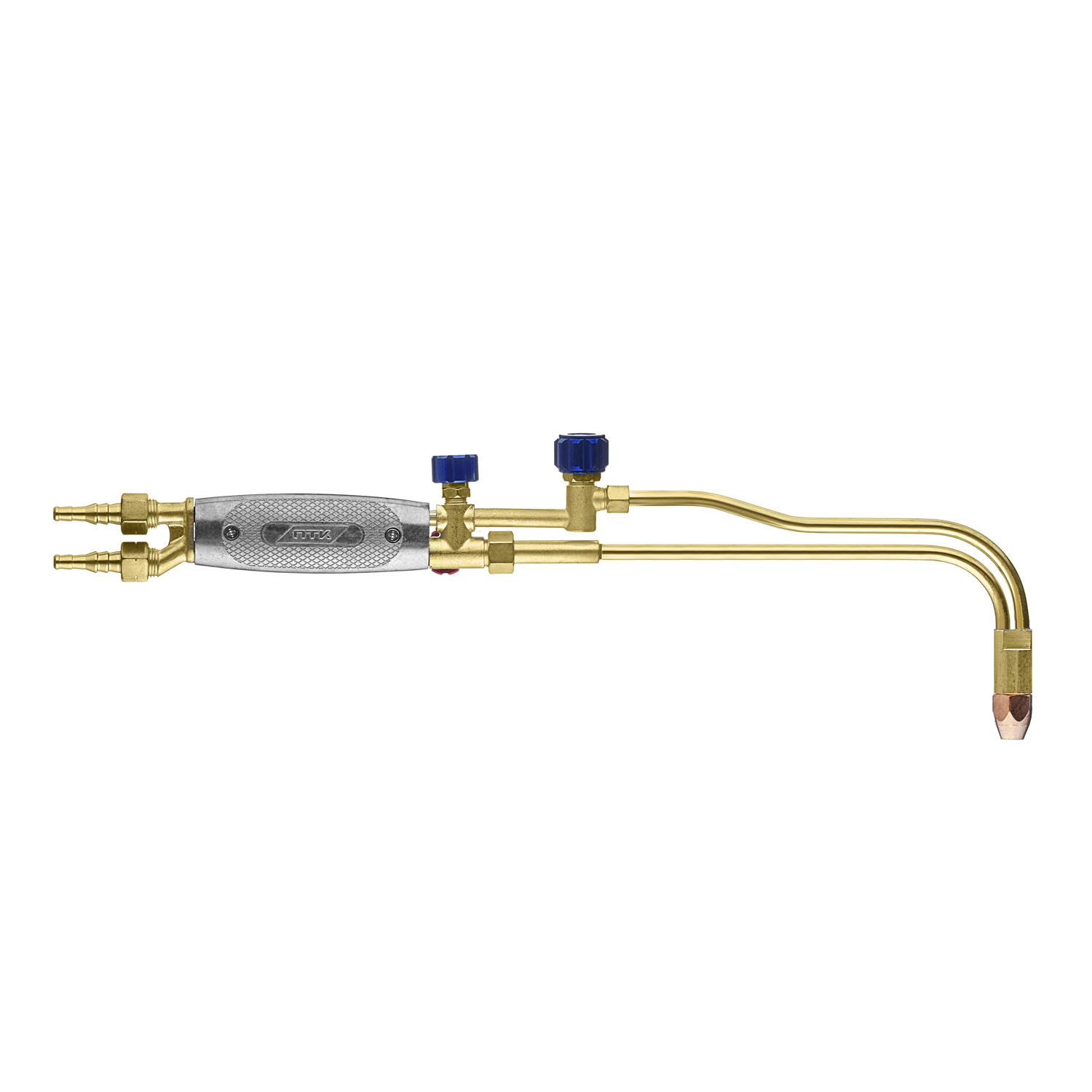

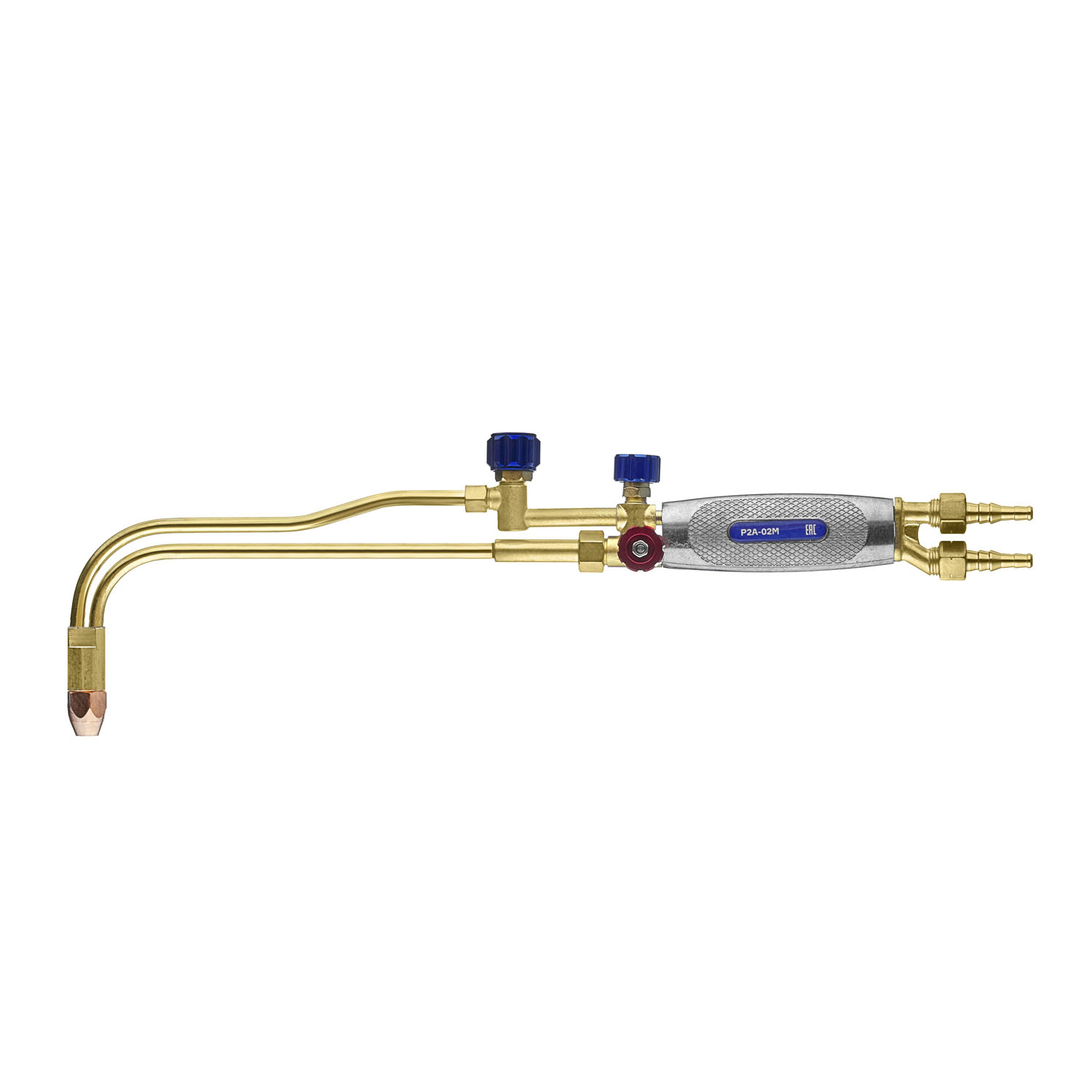

Резак ПТК ацетиленовый Р2А-02М
Ацетиленовый резак Р2А-02М используется для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 100 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

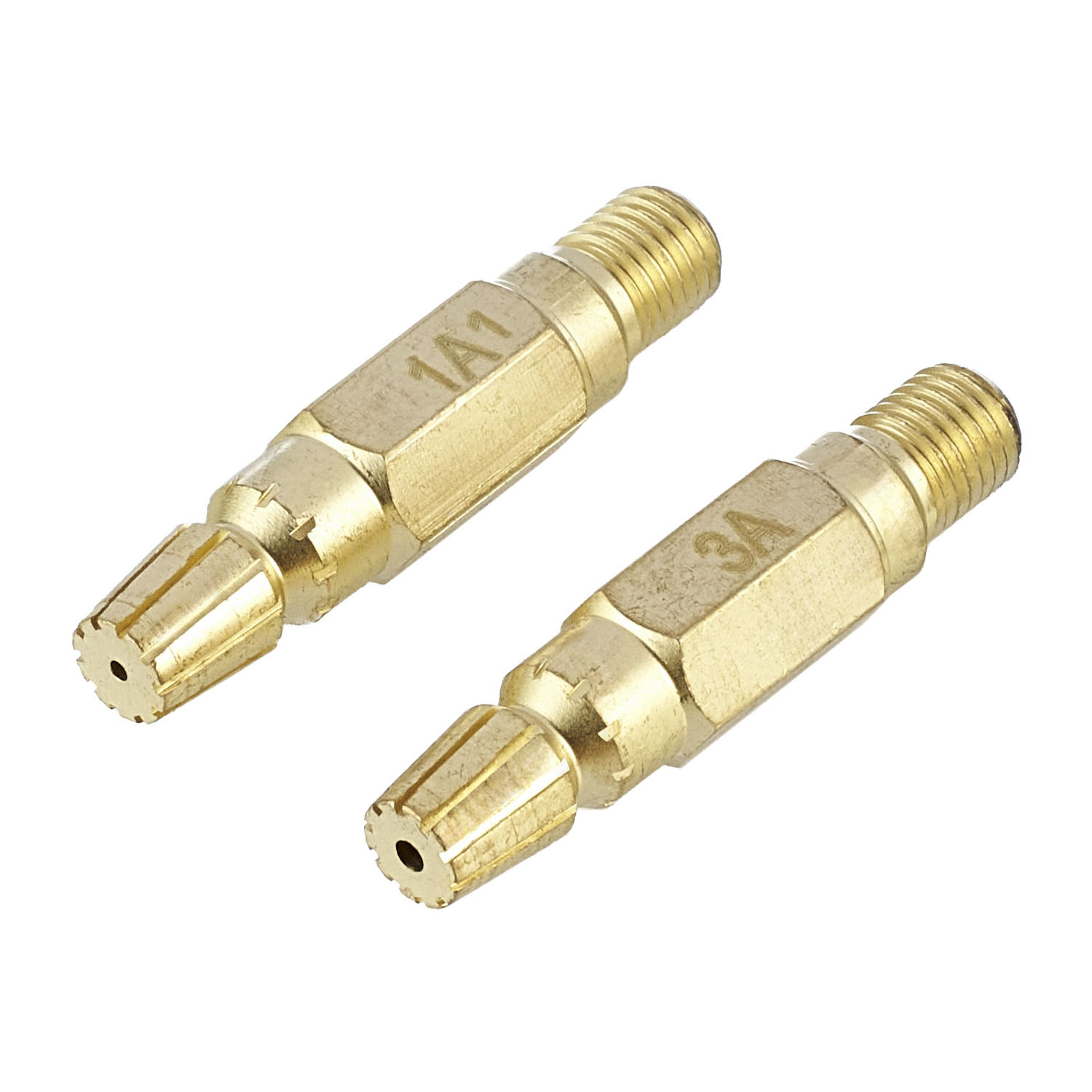

Резак поставляется в сборе с внутренними латунными мундштуками №1А, 2А, 3А с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1А. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
- №1А (8–15 мм)
- №2А (15–30 мм)
- №3А (30–50 мм)
- №4А (50–100 мм) - не входит в комплект поставки.
Маркировка наружных мундштуков:

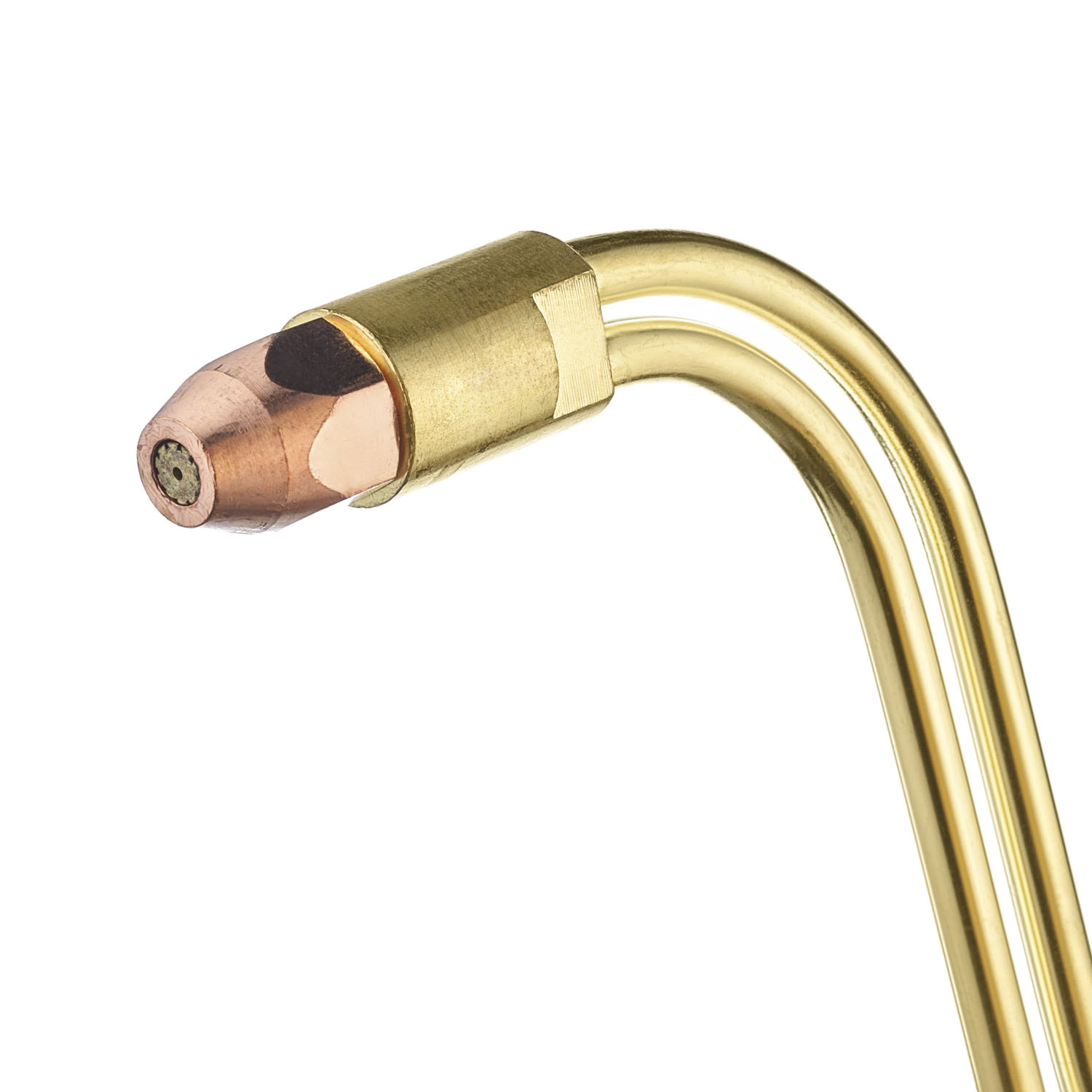

- №1А (до 100 мм) - медный наружный мундштук №1А предназначен для внутренних мундштуков №1А, 2А, 3А и 4А.
Особенности ацетиленового резака Р2А-02М:
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи ацетилена.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация:
- Резак ацетиленовый Р2А-02М – 1 шт.
- Мундштук наружный ацетиленовый №1А – 1 шт.
- Мундштук внутренний №1А, 2А, 3А – по 1 шт.
- Ниппель универсальный диаметром 6/9 мм – 2 шт.
- Гайка накидная M16х1,5 – 1 шт.
- Гайка накидная M16х1,5LH – 1 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики
- Применяемый горючий газ: Ацетилен
- Толщина разрезаемого металла, мм: до 100
- Давление кислорода на входе, МПа (кгс/см²): 3,0–5,0
- Давление ацетилена на входе, МПа (кгс/см²): 0,03–1,2
- Расход кислорода, м³/ч: 3,0–13,8
- Расход ацетилена, м³/ч: 0,5–0,9
- Угол наклона головки резака: 90°
- Длина резака, мм (не более): 520
- Вес нетто, кг (не более): 0,66
- Габариты резака в собранном виде, мм (не более): 520х155х50
- Вес брутто, кг (не более): 0,8
- Габариты индивидуальной упаковки, мм (не более): 535х135х60
Страна производства и гарантия
- Гарантия: 6 месяцев
