Резак ПТК жидкотопливный бензиновый РБ-300

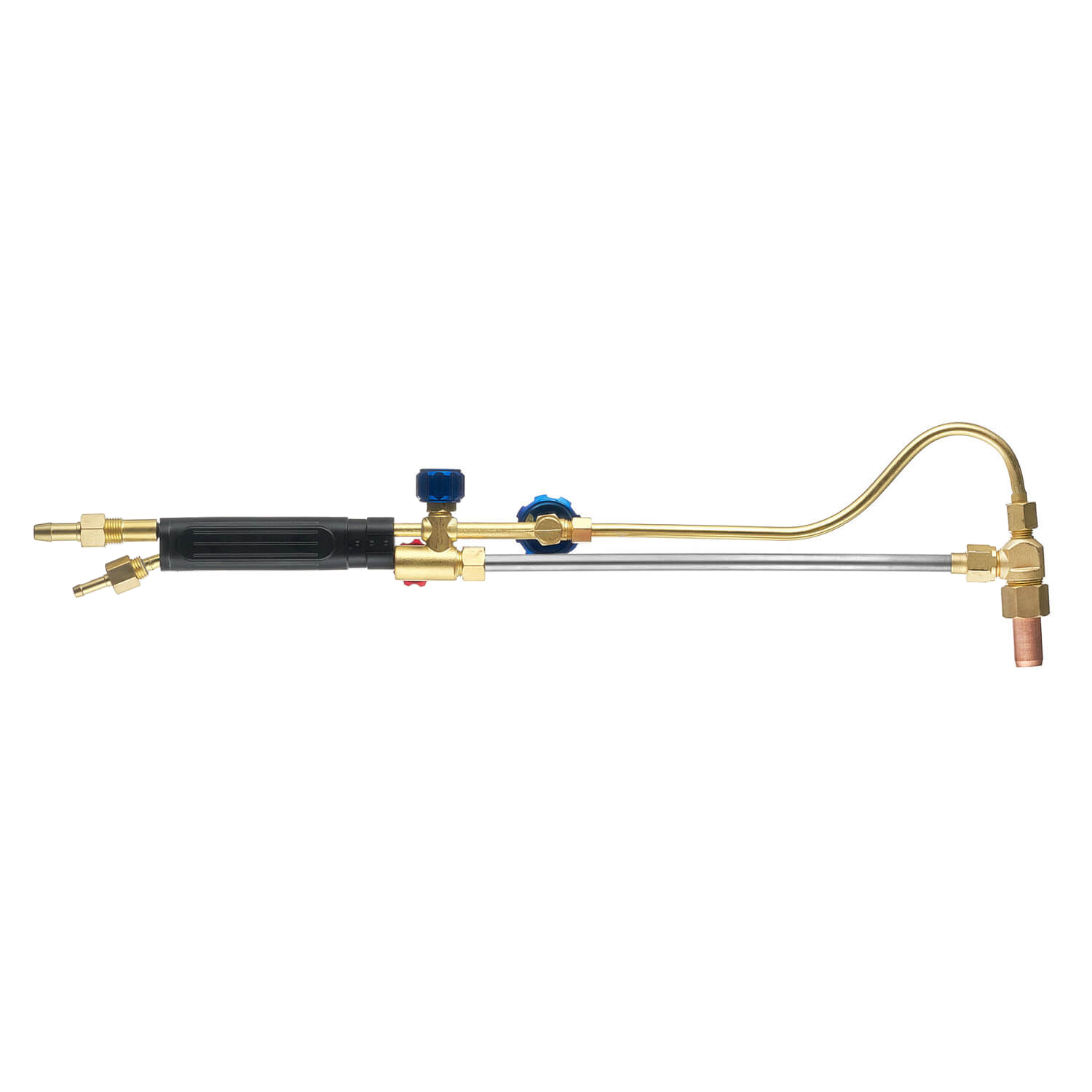

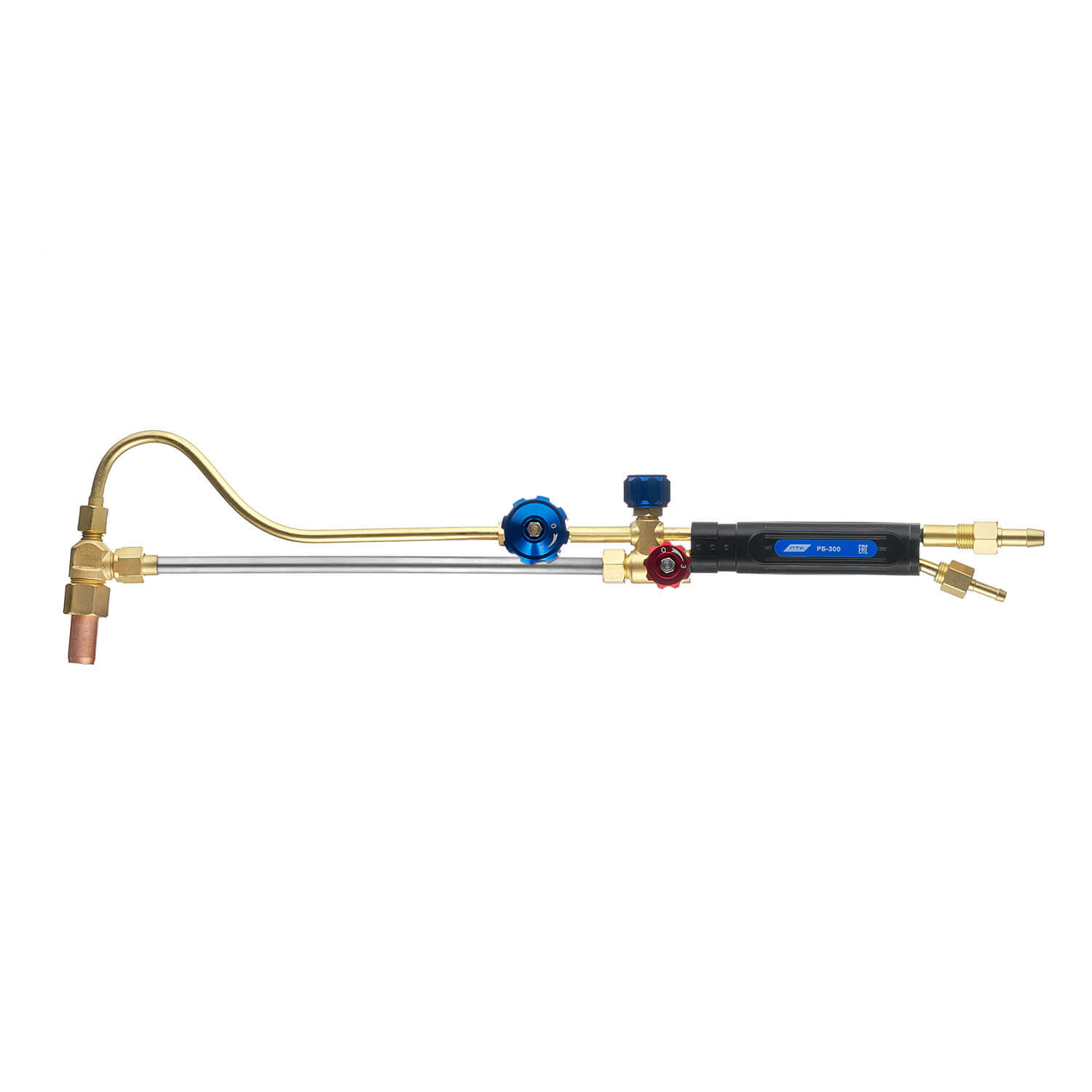

Резак жидкотопливный бензиновый РБ-300 – это бензино-кислородный резак, который предназначен для ручной разделительной резки низкоуглеродистых сталей толщиной до 200 мм с использованием в качестве горючего бензин марки «А-76», «АИ-91», «А-95 по ГОСТ 2084-77, а также бензин марки «Нормаль-80» и «Регулятор-91» по ГОСТ 51105-97.

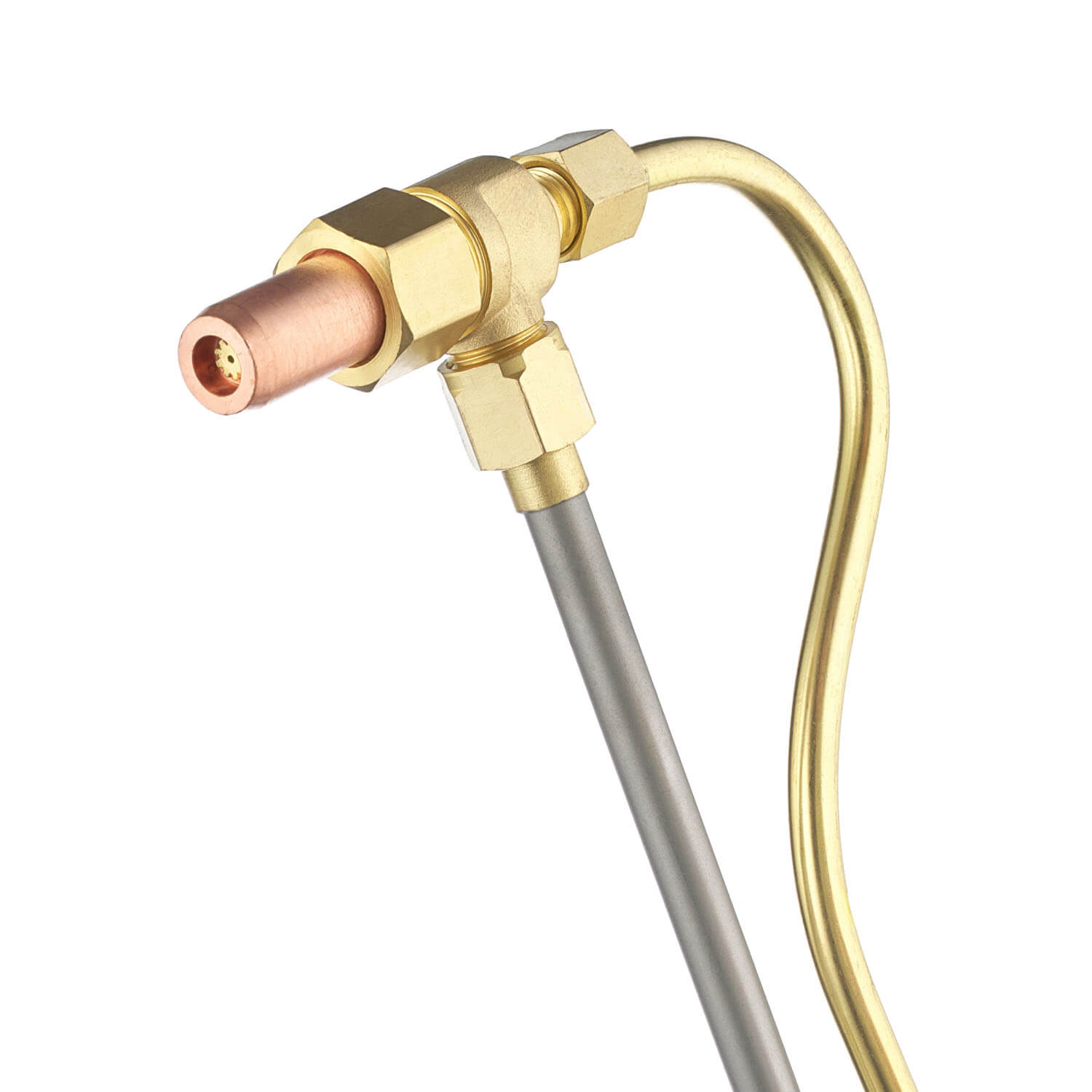

Бензинорез является жидкотопливным резаком «распылительного» типа. Бензин через капиллярную трубку поступает к головке, где подхватывается кислородом подогревающим (КП) и, обогащая его, образуется аэрозоль кислородо-бензиновой смеси с последующим испарением аэрозоли в кольцевом канале между нагретыми наружным и внутренним мундштуками.

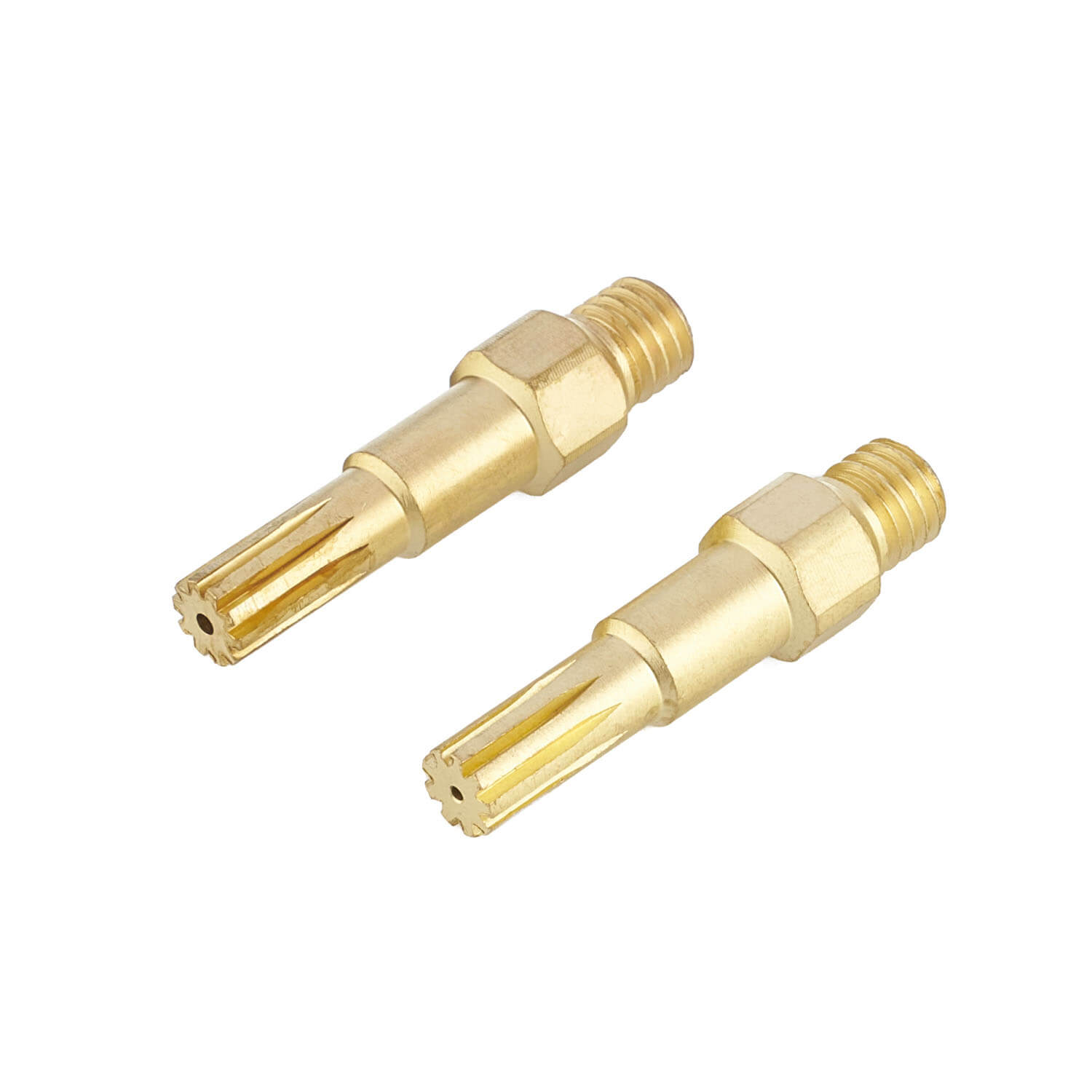

Резак поставляется в сборе с наружным мундштуком и с внутренними мундштуками №2Б, 3Б, 4Б с шлицевыми пазами для выхода подогревающего пламени. Давление на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

• №1 (3–15 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
• №2 (15–30 мм)
• №3 (30–50 мм)
• №4 (50–100 мм)
• №5 (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности резака жидкотопливного РБ-300:

• Вентиль КР установлен горизонтально на корпусе резака, с левосторонним расположением маховичка, обеспечивающим удобство управления при работе.
• Полный выход на рабочий режим в течение 2-х минут.
• Отличительная особенность резака РБ-300 заключается в том, что в конструкции резака отсутствует асбестовый шнур и отдельное подогревающее пламя для испарения дизельного топлива.
• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава без дополнительных переходников. Ниппель для подачи кислорода подходит для рукавов с внутренним диаметром 9 мм и гайка накидная с резьбой M16х1,5. Ниппель для подачи бензина – 6 мм и гайка накидная – М14х1,5.
• Линза присоединения трубки режущего кислорода и гайки крепления к линзе с резьбой М14х1,5 мм.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация РБ-300:

• Резак жидкотопливный бензиновый РБ-300 – 1 шт.
• Мундштук наружный – 1 шт.
• Мундштук внутренний №2Б, 3Б, 4Б – по 1 шт.
• Ниппель диаметром 6 и 9 мм – по 1 шт.
• Гайка накидная М14х1,5 – 1 шт.
• Гайка накидная M16х1,5 – 1 шт.
• Кольцо уплотнительное 008-012-25 по ГОСТ 9833-73 – 1 шт.
• Руководство по эксплуатации – 1 шт.

Технические характеристики

• Применяемая горючая жидкость: Бензин
• Толщина разрезаемого металла, мм: до 200
• Давление кислорода на входе, МПа (кгс/см²): 0,35–0,85 (3,5–8,5)
• Давление бензина на входе, МПа (кгс/см²): 0,05–0,15 (0,5–1,5)
• Расход кислорода, м³/ч: 3,5–20,0
• Расход бензина А-80, кг/ч (л/ч): 0,9–1,6 (1,2–2,3)
• Расход бензина А-92, кг/ч (л/ч): 0,9–1,6 (1,15–2,1)
• Исполнение: Вентильное
• Угол наклона головки резака: 90°
• Длина резака, мм (не более): 570
• Вес нетто, кг (не более): 1,1

Страна производства и гарантия

• Гарантия: 6 месяцев
