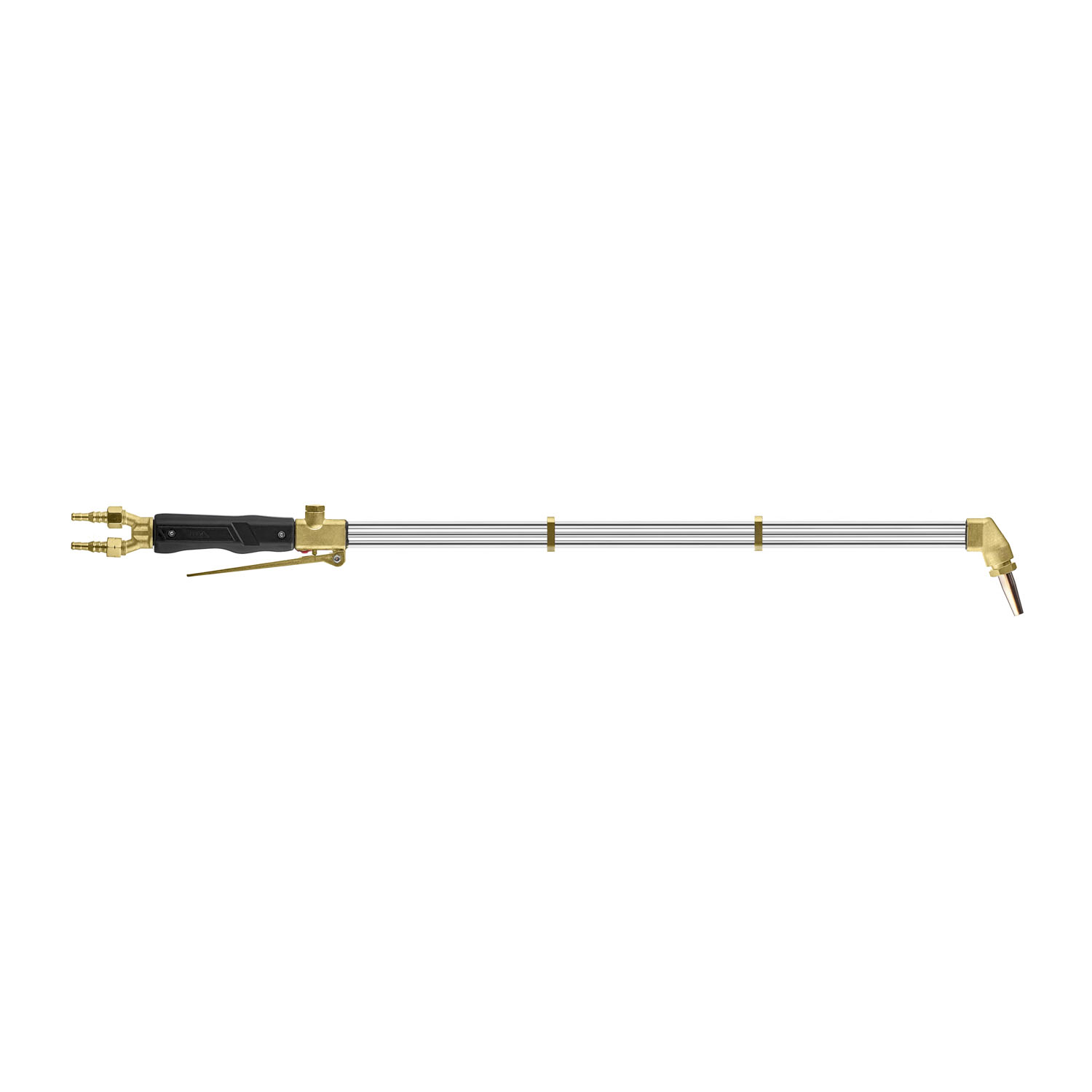

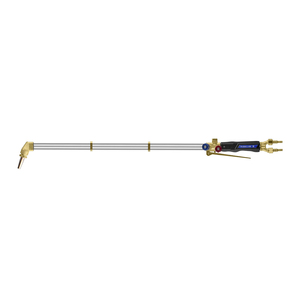

Резак ПТК удлинённый Р3-300КУ, L=900
Универсальный удлиненный резак Р3-300КУ внутрисоплового смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.

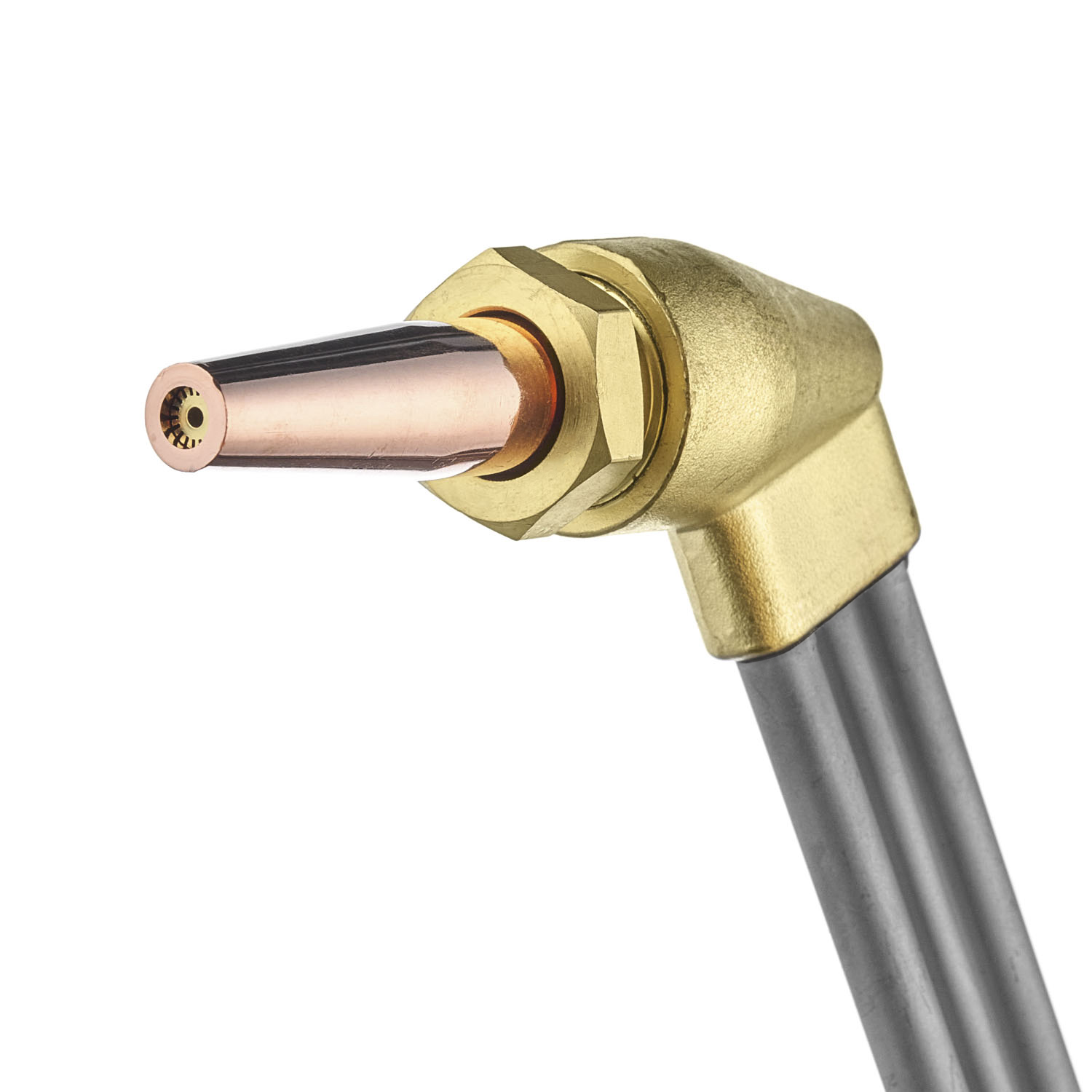

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование. Резак поставляется c разборным пропановым мундштуком №2П. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка разборных пропановых/неразборных ацетиленовых мундштуков и толщина разрезаемого металла:
- №0П/0А (3–10 мм)
- №1П/1А (8–15 мм)
- №2П/2А (15–30 мм)
- №3П/3А (30–50 мм)
- №4П/4А (50–100 мм)
- №5П/5А (100–200 мм)
- №6П/6А (200–300 мм)
Особенности резака Р3-300КУ, L=900:
- Угол наклона головки резака в 110° и удлиненная конструкция резака помогут производить работы в труднодоступных местах.
- Резак с клапаном кислорода режущего (КР).
- Резак не требует установки огнепреградительных клапанов.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация:
- Резак удлиненный Р3-300КУ, L=900 – 1 шт.
- Мундштук пропановый №2П – 1 шт.
- Ниппель универсальный диаметром 6/9 мм – 2 шт.
- Гайка накидная M16х1,5 – 1 шт.
- Гайка накидная M16х1,5LH – 1 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики
- Применяемый горючий газ: Пропан-Бутан, Ацетилен
- Толщина разрезаемого металла, мм: до 300
- Давление кислорода на входе, МПа (кгс/см²): 2,5–10
- Давление пропана на входе, МПа (кгс/см²): 0,4–1,5
- Давление ацетилена на входе, МПа (кгс/см²): 0,30–0,50
- Расход кислорода, м³/ч: 4–33,2
- Расход пропана, м³/ч: 0,41–0,86
- Расход ацетилена, м³/ч: 0,025–1,5
- Исполнение: Рычажное/Клапанное
- Угол наклона головки резака: 110°
- Длина резака, мм: 900
- Вес нетто, кг: 0,88
Страна производства и гарантия
- Гарантия: 6 месяцев
