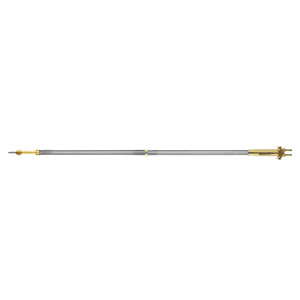

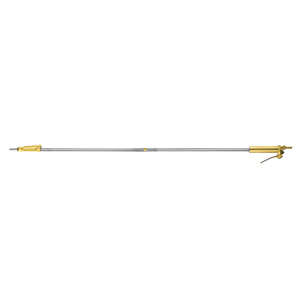

Резак ПТК удлинённый Р3-362У, L=1350 (180°), копье
Удлиненный 3-х трубный резак Р3-362У, L=1350 (180°) предназначен для разделительной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак является аналогом американского инжекторного резака «Харрис» с газосмесительными мундштуками внутриголовочного смешения газов.

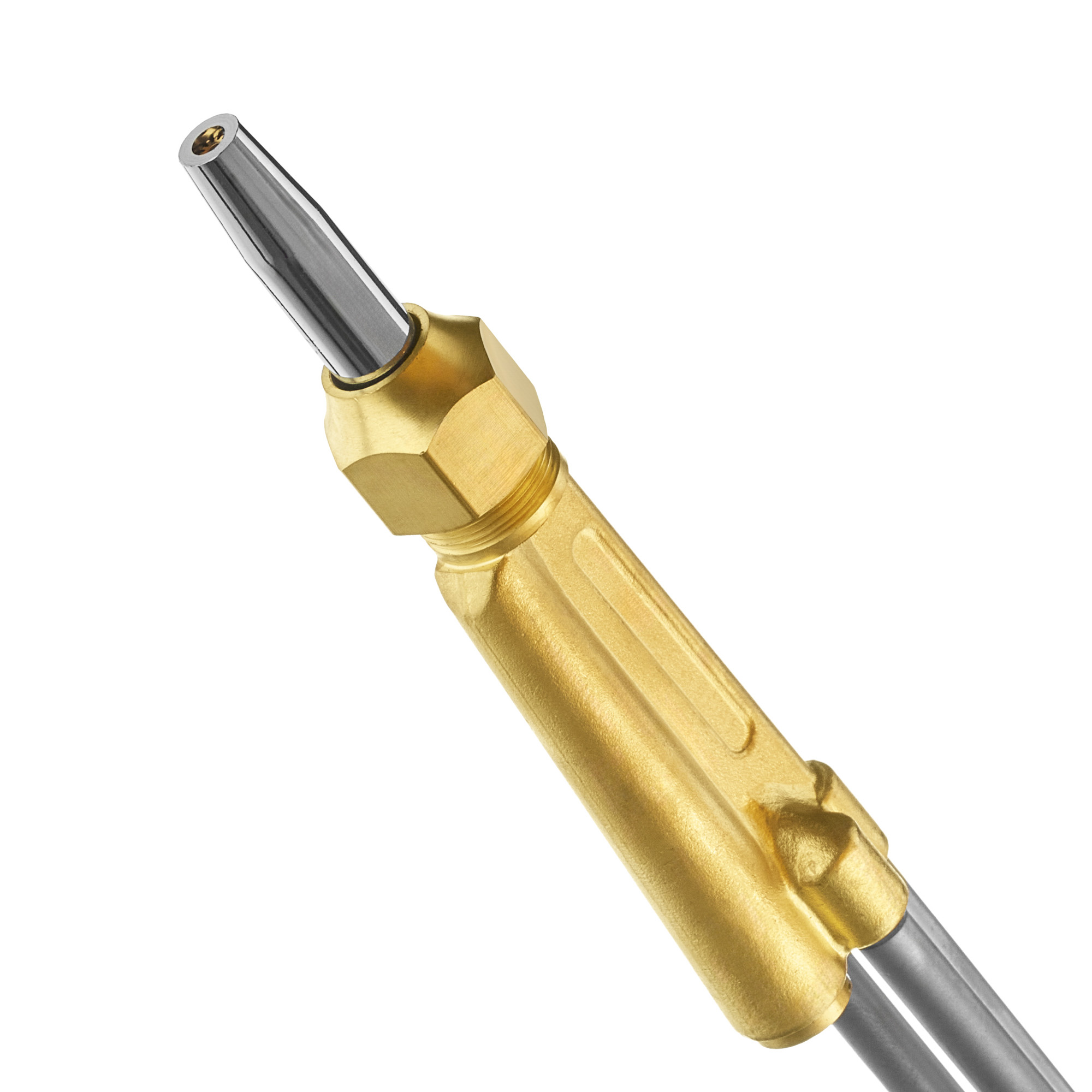

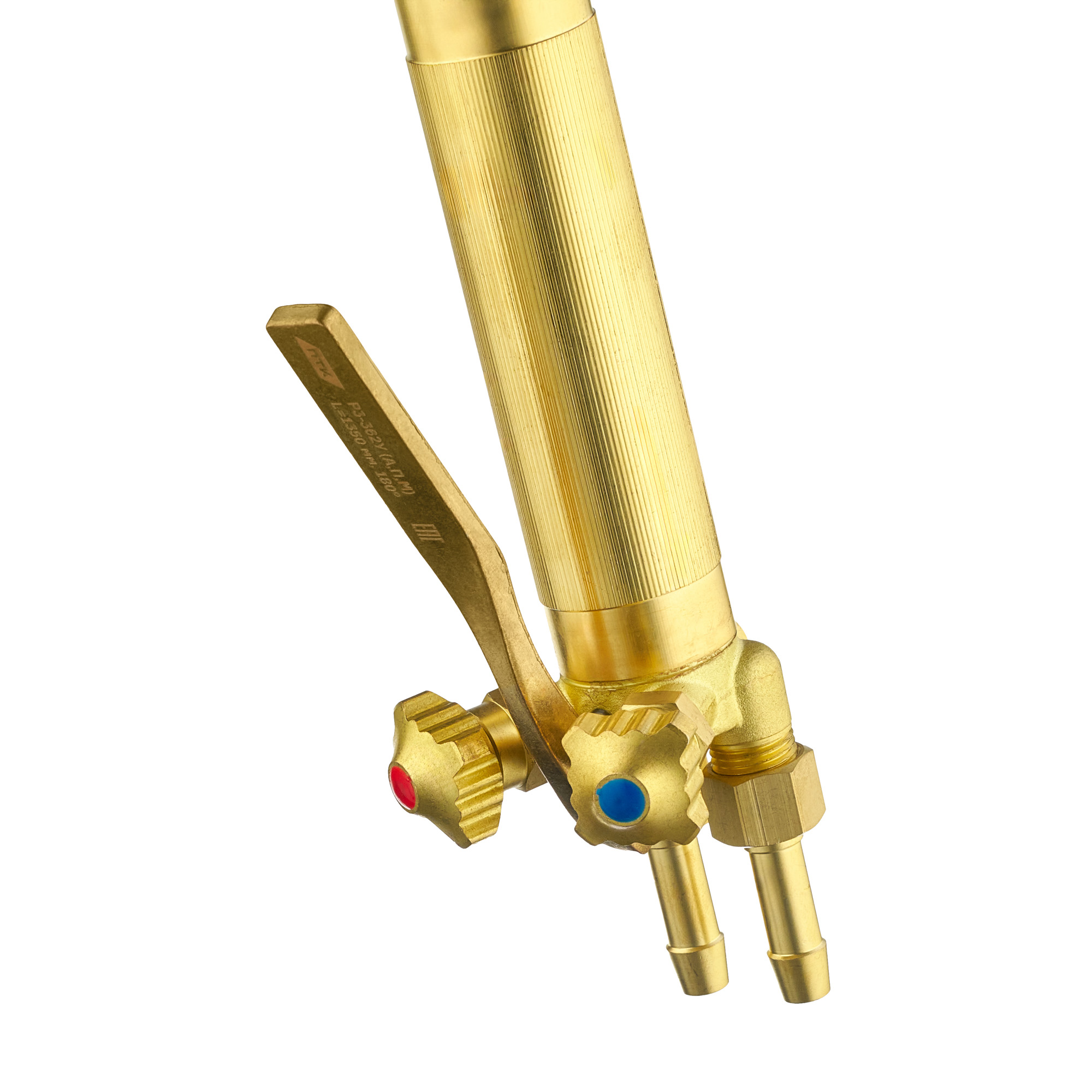

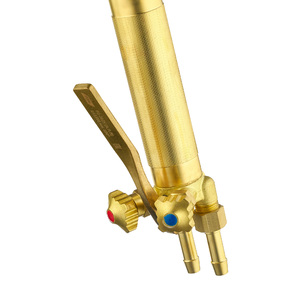

Резак состоит из латунной штампованной головки и вентильного узла с присоединительными штуцерами. Нержавеющие газоподводящие трубки собраны по треугольной схеме, которая обеспечивает повышенную жесткость и надежность конструкции. Отличительные особенности резака заключаются в его удлиненной конструкции (длина = 1350 мм), а угол наклона головки резака равен 180°. Угол наклона головки 180° обеспечивает удобную работу в труднодоступных местах и позволяет вести рез в любом направлении без изменения положения руки.
Резак может работать на пропане и природном газе метане. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки к резаку Р3-362У, L=1350 (180°) обладают особой прочностью, что гарантирует долгий срок службы и позволит сэкономить на закупке расходных материалов.
Для работы с пропаном и метаном резак комплектуется разборными газосмесительными мундштуками.
Маркировка мундштуков и толщина разрезаемого металла:
- №0 (5–10 мм)
- №1 (15–25 мм)
- №2 (25–50 мм)
- №3 (50–75 мм)
- №4 (75–150 мм)
- №5 (150–200 мм)
- №6 (200–300 мм)
Особенности Р3-362У, L=1350 (180°):

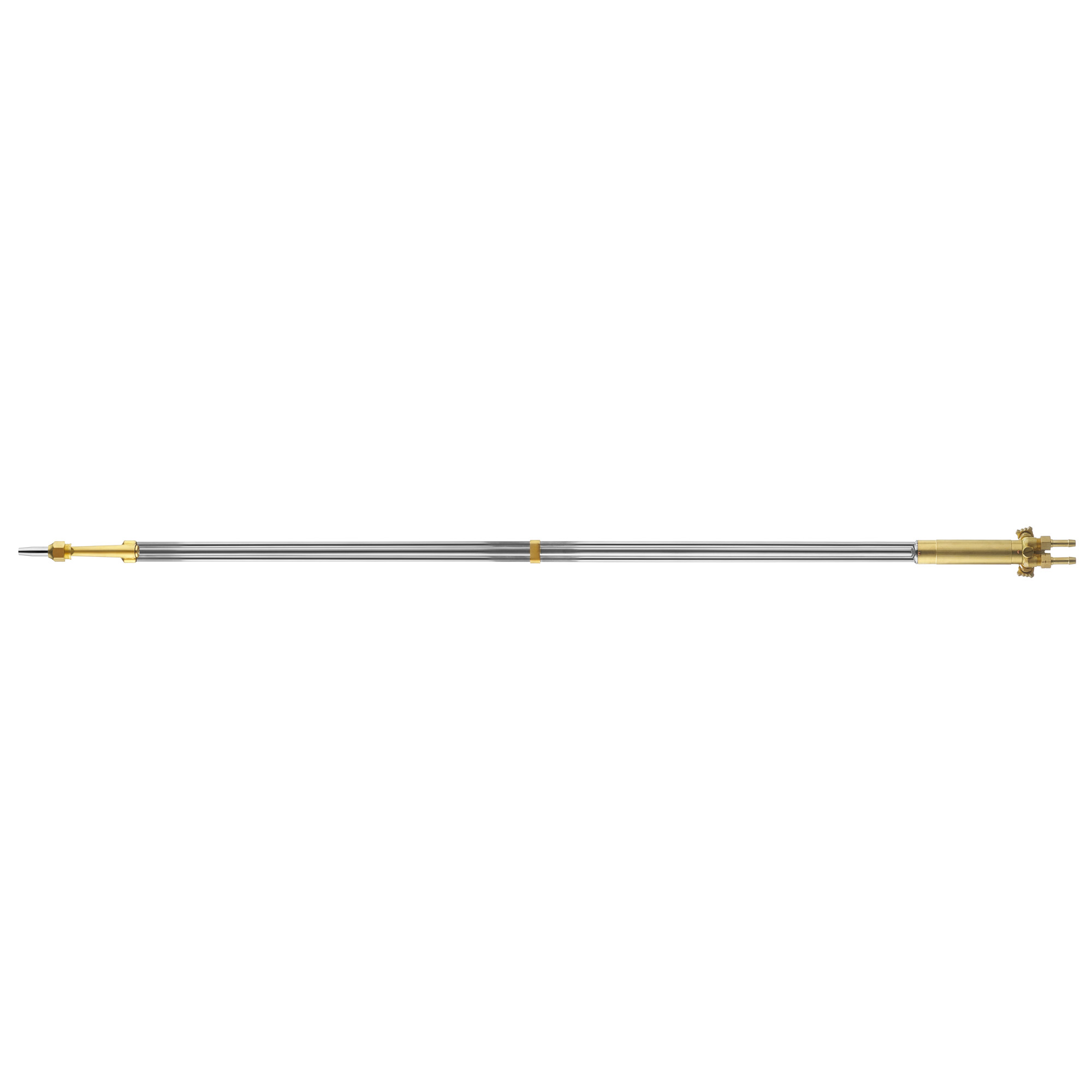

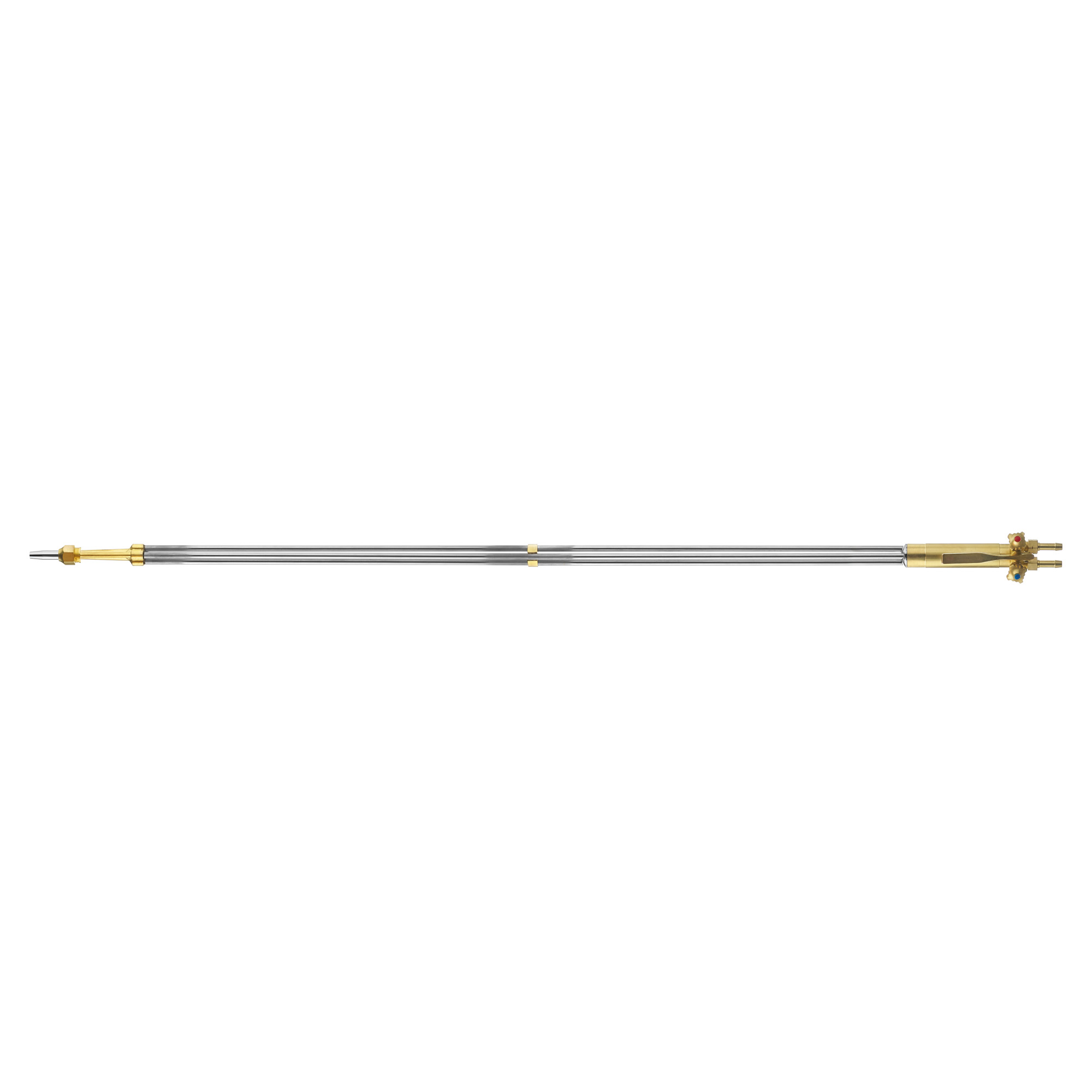

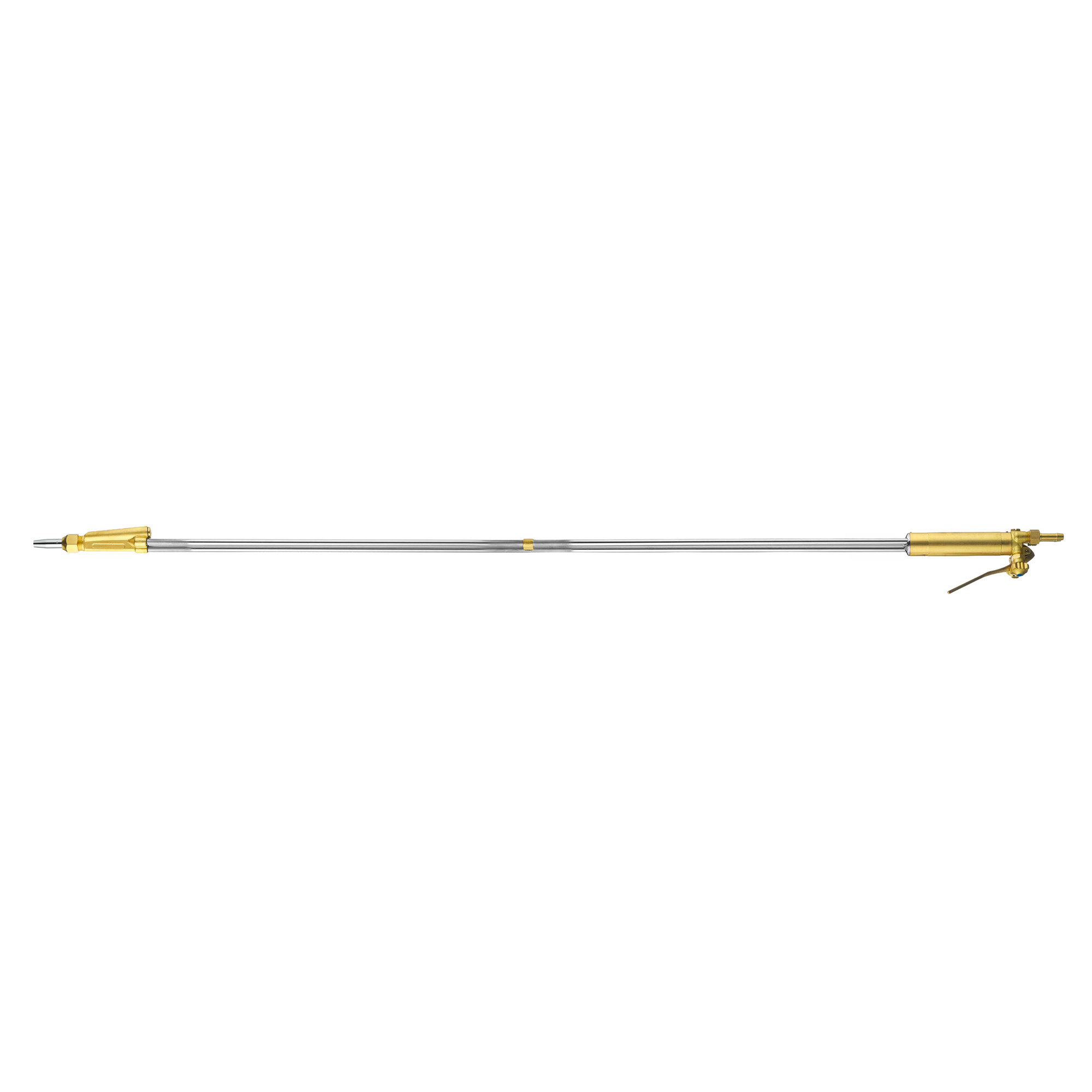

- Удлиненная конструкция резака поможет производить работы в труднодоступных местах. Длина резака 1350 мм.
- Конструкция сопла обеспечивает тонкий рез и оставляет малое количество «грата».
- Конструкция мундштука и наличие клапана режущего кислорода (КР) позволяют экономить до 30% газа при эксплуатации.
- Угол наклона головки резака равен 180°.
- Не требует установки огнепреградительных клапанов.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация резака Р3-362У, L=1350 (180°):
- Резак удлиненный Р3-362У, L=1350 (180°) – 1 шт.
- Мундштук пропановый №2 – 1 шт.
- Ниппель диаметром 9 мм – 2 шт.
- Гайка накидная M16х1,5 – 1 шт.
- Гайка накидная M16х1,5LH – 1 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики
- Применяемый горючий газ: Пропан-Бутан, Метан
- Толщина разрезаемого металла, мм: до 300
- Давление кислорода на входе, МПа (кгс/см²): 2,0–6,5
- Давление пропана на входе, МПа (кгс/см²): 0,02–0,5
- Расход кислорода, м³/ч: 0,9–22
- Расход пропана, м³/ч: 0,3–1,0
- Исполнение: Рычажное/Клапанное
- Угол наклона головки резака: 180°
- Длина резака, мм (не более): 1350
- Вес нетто, кг (не более): 1,5
Страна производства и гарантия
- Гарантия: 6 месяцев
