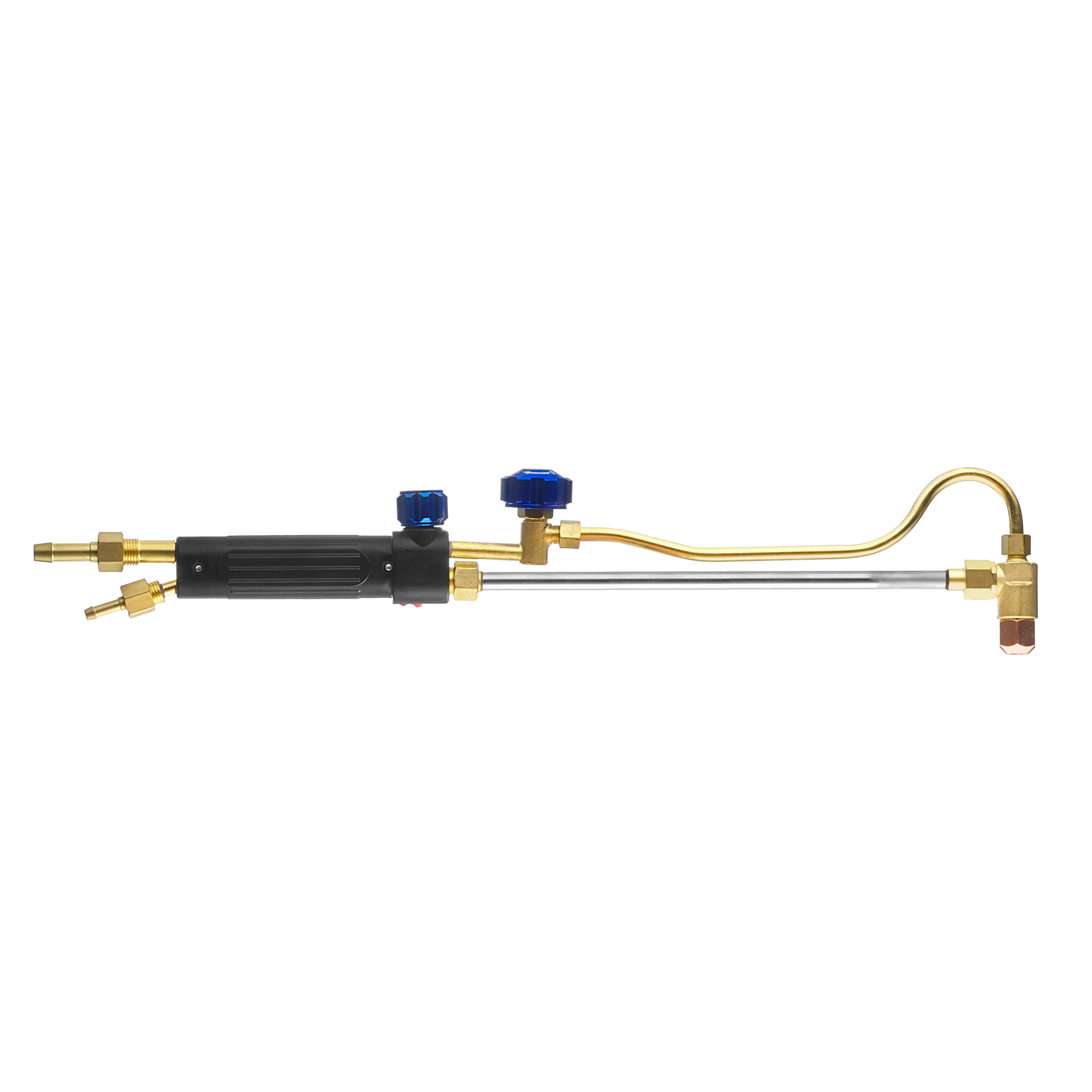

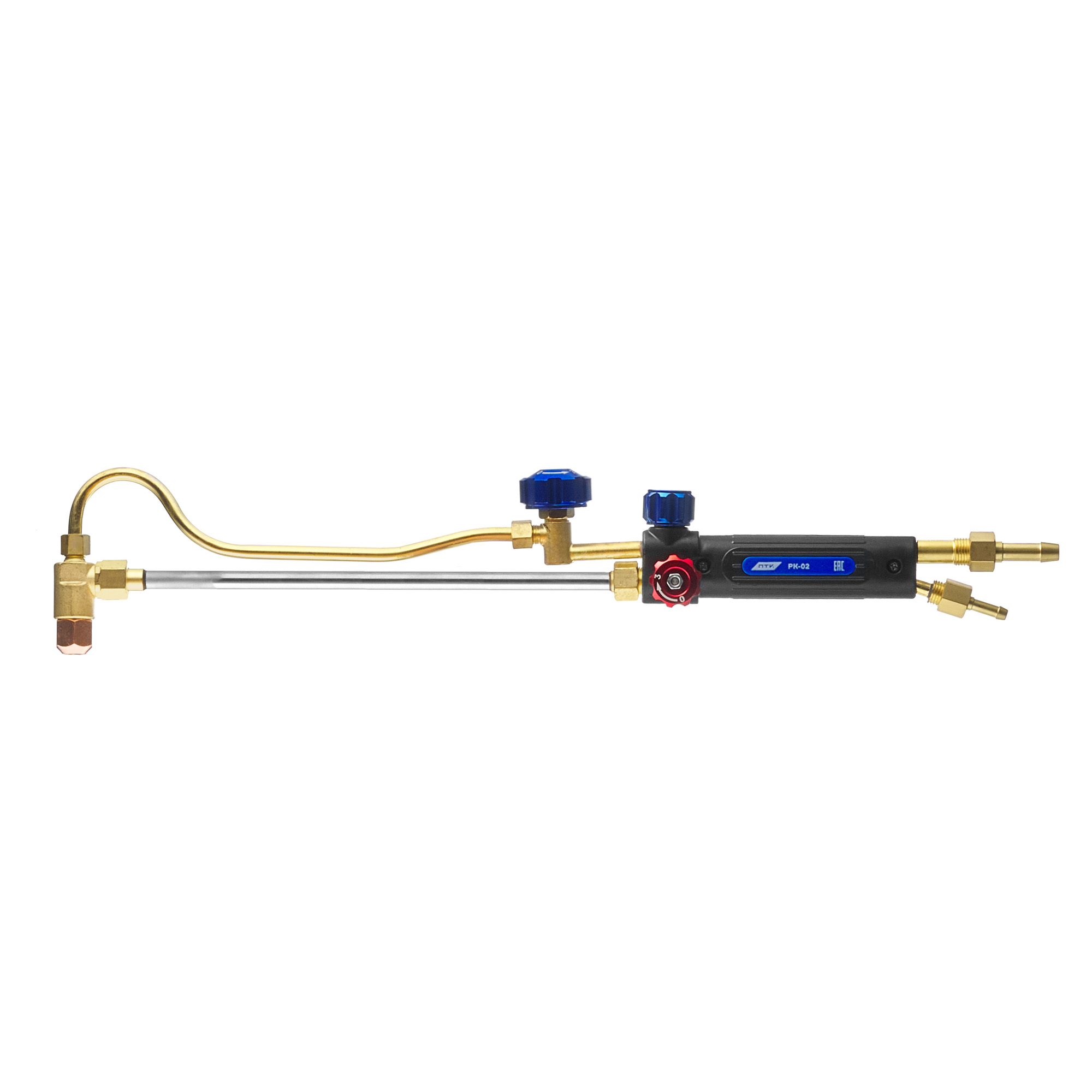

Резак жидкотопливный керосиновый ПТК РК-02

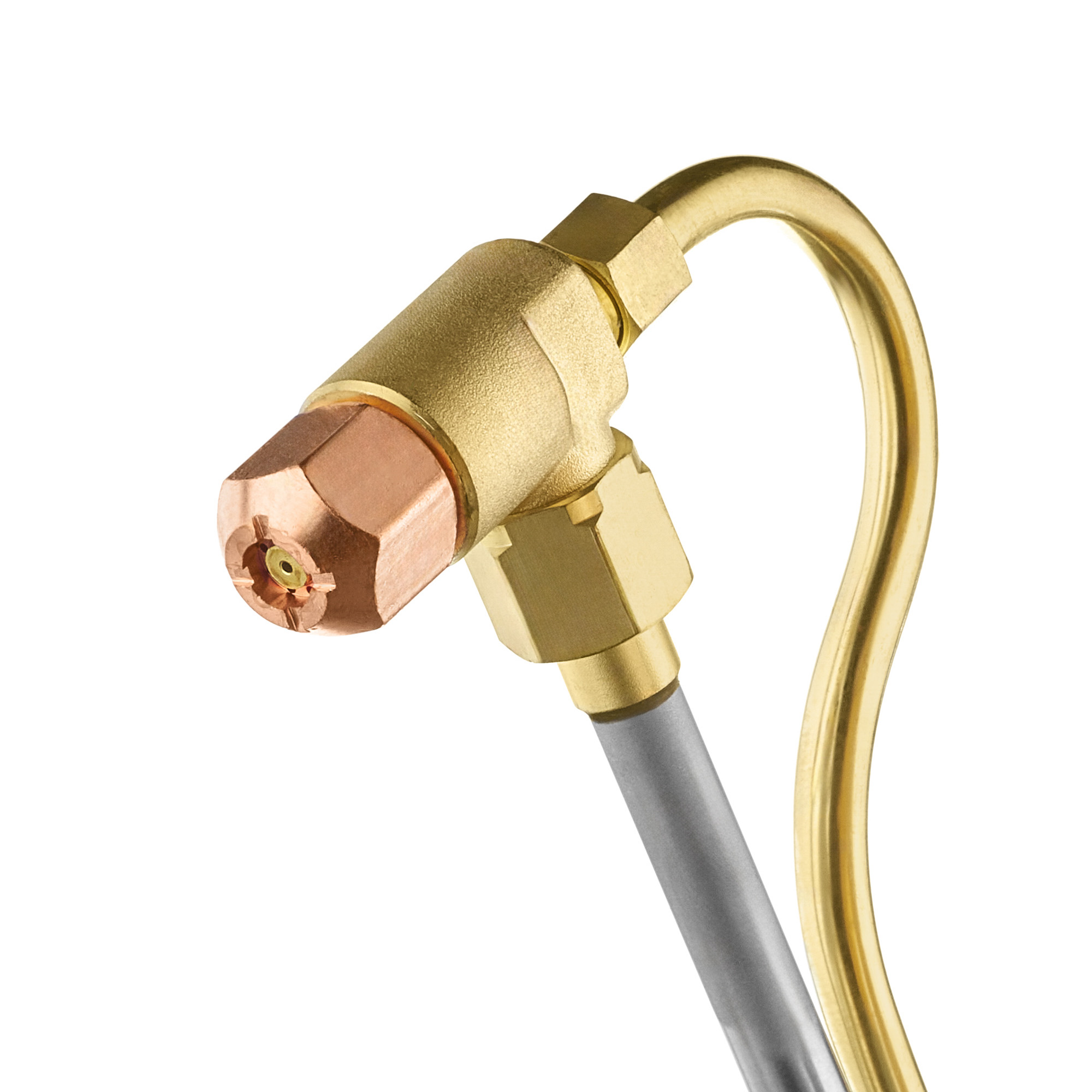

Резак жидкотопливный керосиновый РК-02 — профессиональный инструмент для ручной разделительной резки низкоуглеродистых сталей толщиной до 300 мм. В качестве горючего используется осветительный керосин или топливо ТС-1. Устройство выполнено по принципу «распылительного» типа: керосин подается через капиллярную трубку к головке, где подхватывается подогревающим кислородом, образуя аэрозоль, который испаряется в кольцевом канале между нагретыми мундштуками.
Резак имеет классическую вентильную компоновку, схожую с газовыми резаками инжекторного типа, и выходит на полный рабочий режим всего за 2 минуты. В базовую комплектацию входят наружный мундштук №1К и внутренние мундштуки №1К (8–15 мм), №2К (15–30 мм) и №3К (30–50 мм). Мундштуки для других толщин металла (№0К, №4К, №5К, №6К и наружный №2К) приобретаются отдельно, что позволяет гибко адаптировать инструмент под конкретные производственные задачи.
Для удобства подключения резак укомплектован ниппелями, исключающими необходимость в дополнительных переходниках: для кислорода используется ниппель 9 мм с накидной гайкой М16х1,5, а для керосина — ниппель 6 мм с гайкой М14х1,5. Линза присоединения трубки режущего кислорода имеет резьбу М12х1,25 мм. Изделие поставляется в индивидуальной упаковке, гарантирующей сохранность комплектации при транспортировке и хранении.
Характеристики
- Модель: РК-02
- Тип: керосино-кислородный резак «распылительного» типа
- Назначение: ручная разделительная резка низкоуглеродистых сталей
- Максимальная толщина разрезаемого металла: до 300 мм
- Применяемое горючее: керосин осветительный (ОСТ 38.01407-86) или топливо ТС-1
- Давление кислорода на входе: 0,25–0,9 МПа (2,5–9,0 кгс/см²)
- Давление керосина на входе: 0,06–0,15 / 0,1–0,2 МПа (0,6–1,5 / 1,0–2,0 кгс/см²)
- Расход кислорода: 3,1–30 м³/ч
- Расход керосина: 0,54–1,46 кг/ч (0,68–1,83 л/ч)
- Исполнение: вентильное
- Угол наклона головки: 90°
- Длина резака: не более 500 мм
- Вес нетто: не более 0,79 кг
- Комплектация: резак РК-02, наружный мундштук №1К, внутренние мундштуки №1К, 2К, 3К, ниппели 6 мм и 9 мм, гайки накидные М14х1,5 и М16х1,5, уплотнительное кольцо, руководство по эксплуатации
