Штатив универсальный TD-3

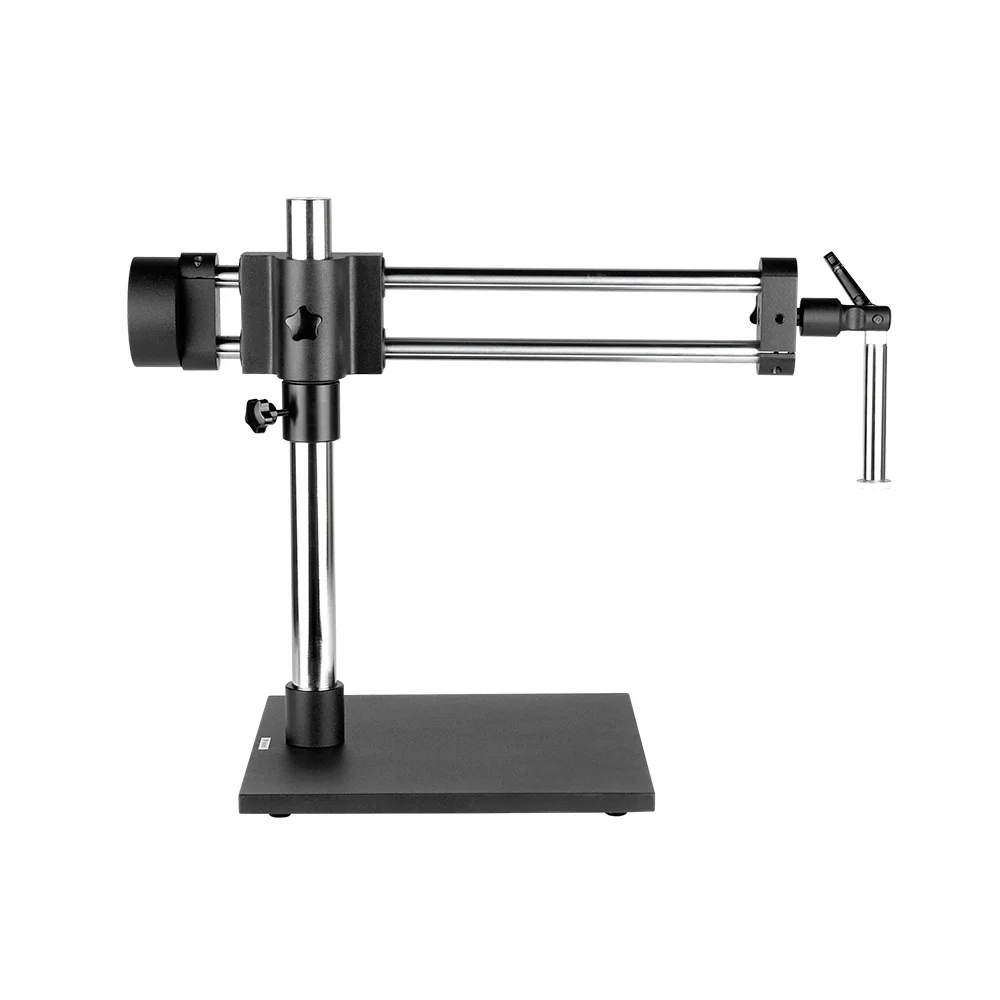

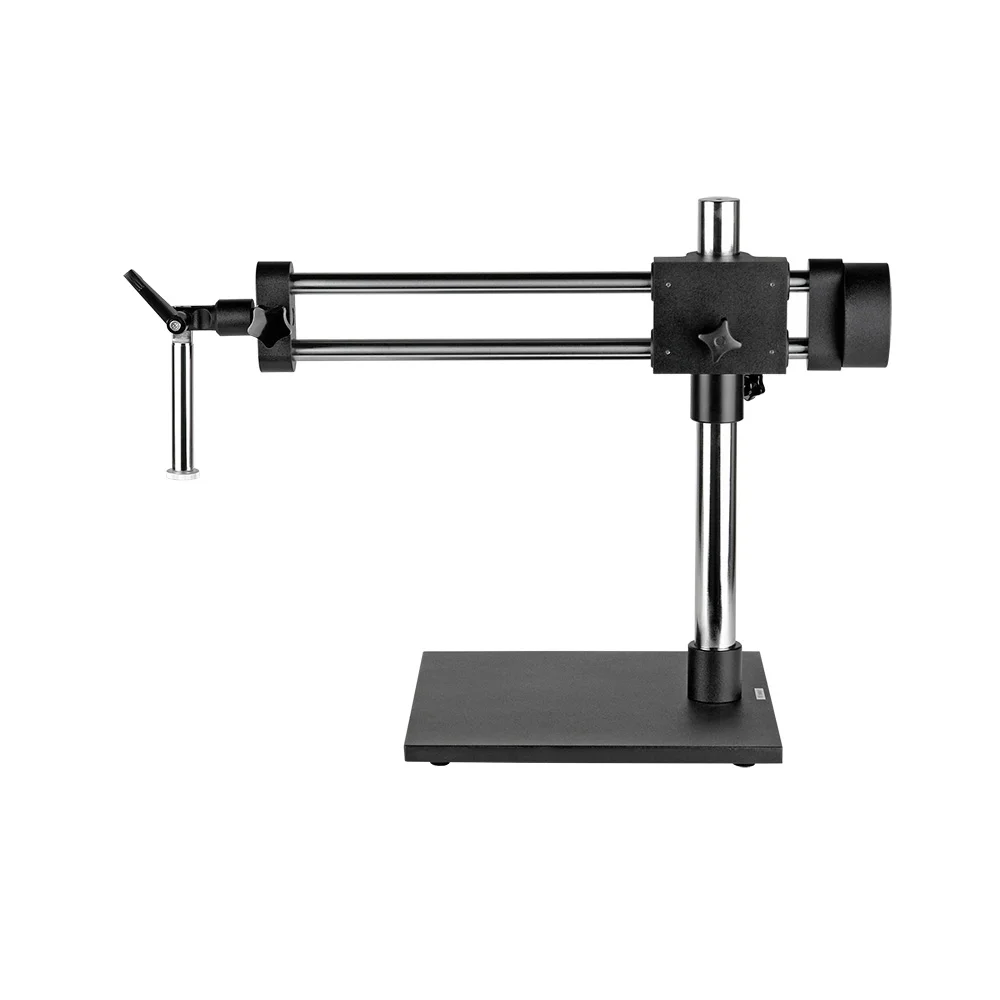

Штатив Микромед TD-3 имеет пять степеней свободы, позволяет надежно фиксировать и перемещать оптическую головку в пределах до 330 мм по горизонтали и до 260 мм по вертикали. Головку можно поворачивать в 2-х взаимно перпендикулярных направлениях и наклонять на угол до 45⁰.
Штатив обеспечивает значительную величину выноса головки – расстояние от оптической оси до вертикальной штанги составляет до 560 мм, что позволяет исследовать габаритные объекты с размерами до 1000 мм. Конструкция с параллельными штангами снабжена противовесом, это обеспечивают точность горизонтального перемещения и стабильность штатива с головкой.
Для установки на штатив оптической головки требуется механизм фокусировки для головок МС-2-ZOOM и механизм фокусировки для головок МС-4-ZOOM. Для крепления фокусировочного механизма штатив имеет установочный палец диаметром 20 мм снабженный страховочным винтом.
Комплектация
- Основание
- Штанга вертикальная
- Штанга горизонтальная – 2 шт

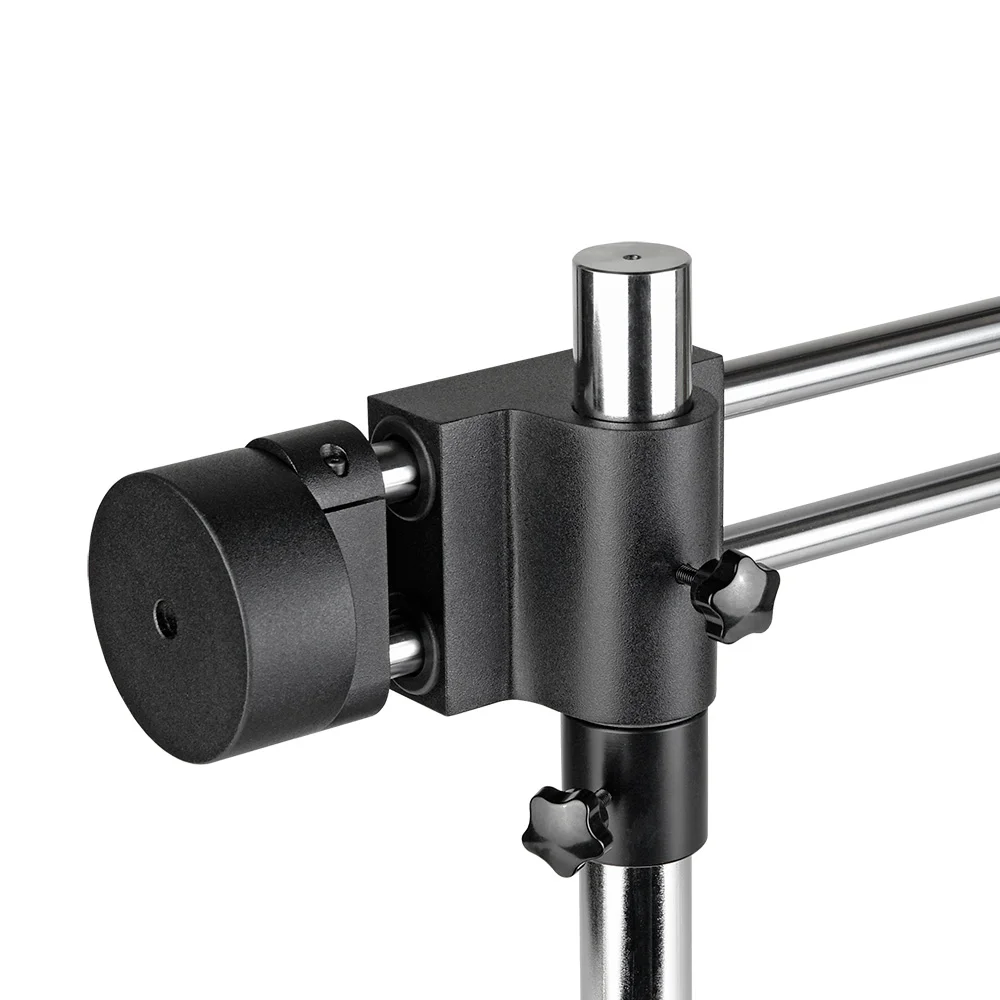

- Противовес

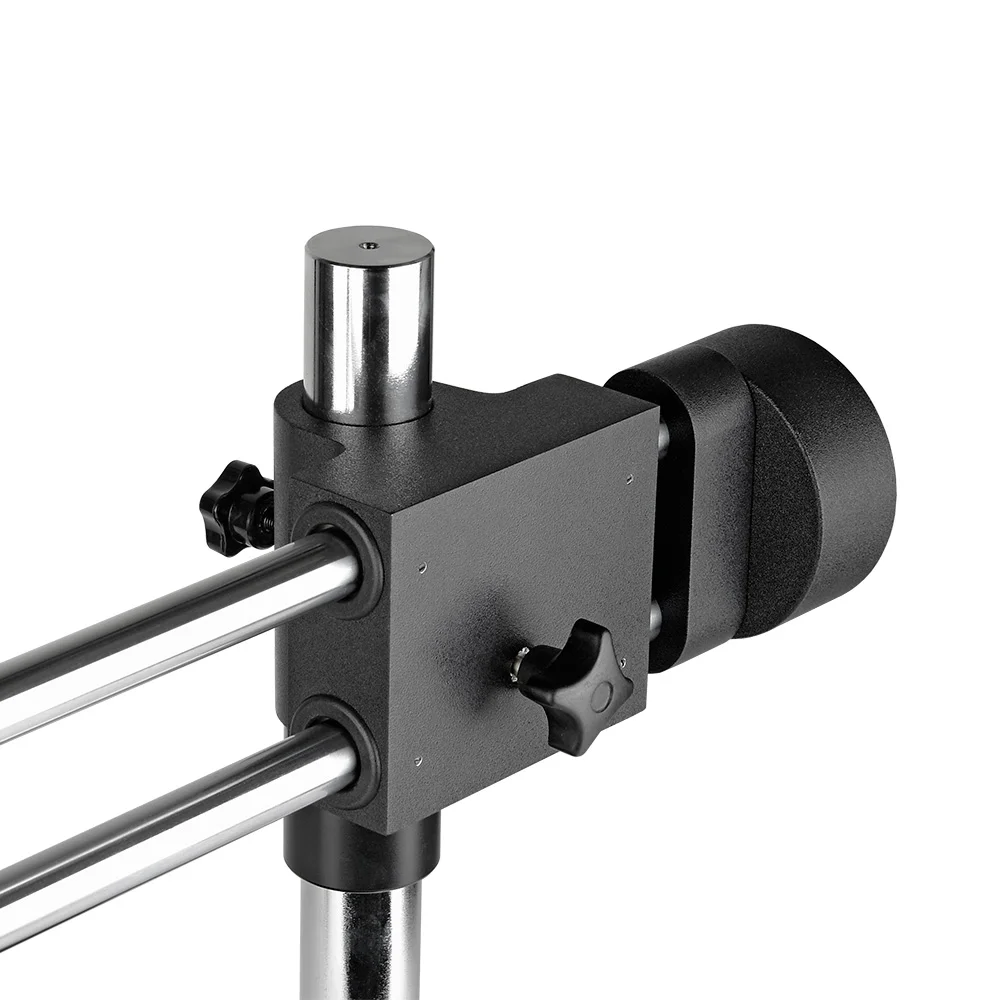

- Каретка

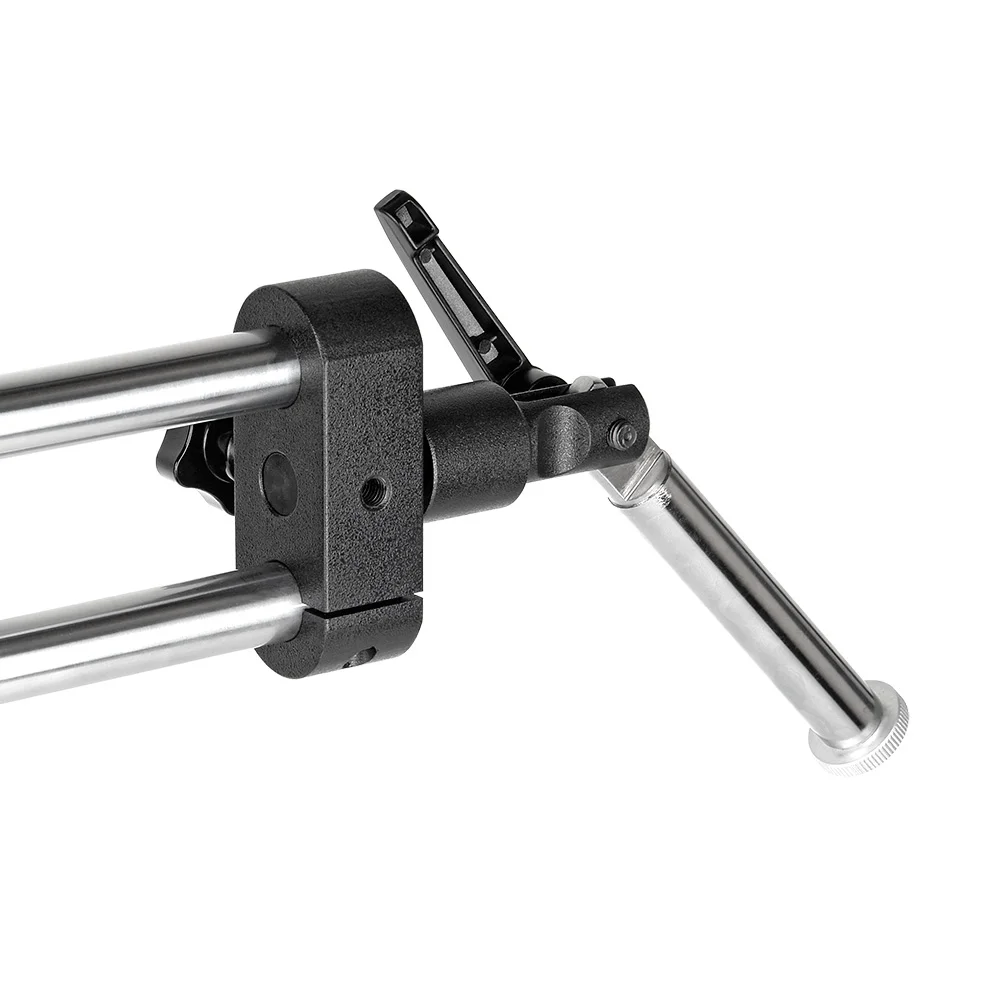

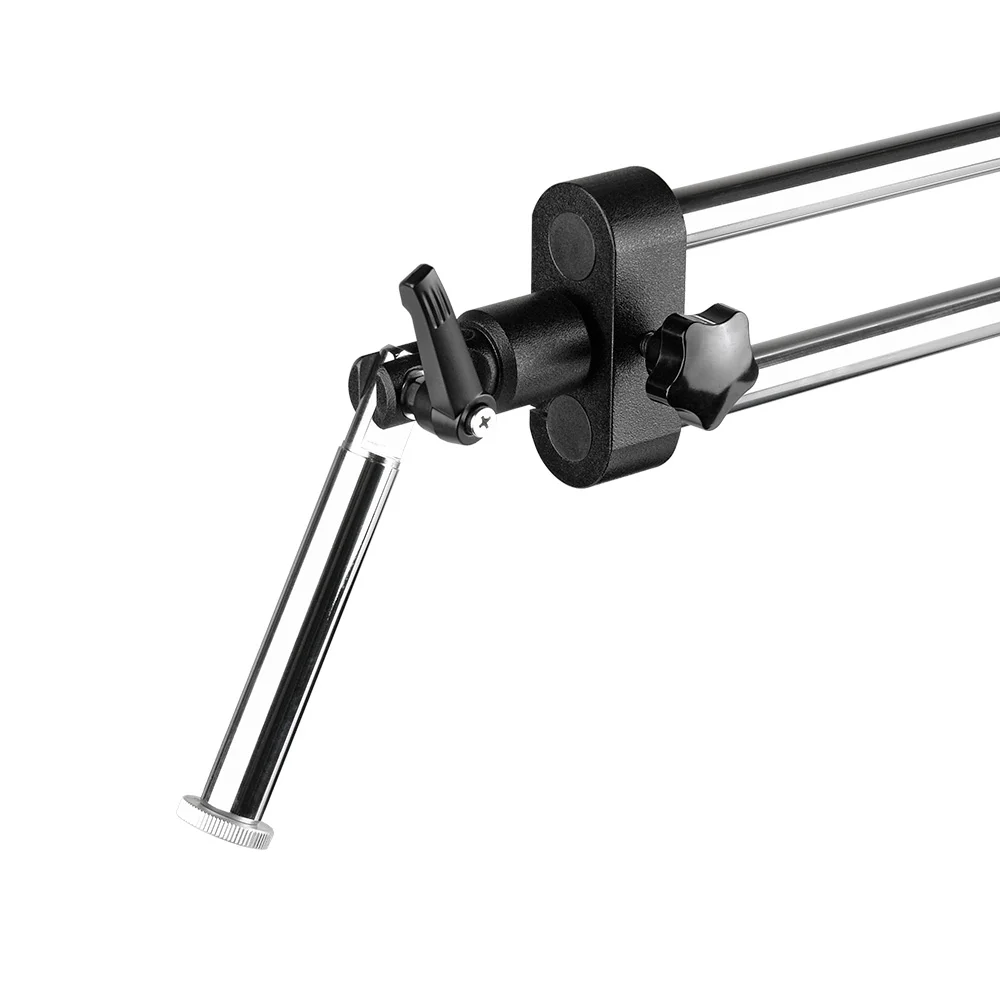

- Кронштейн угловой поворотный
- Механизм фокусировки
- Ограничительная муфта с барашком
- Установочный палец со страховочным винтом
- Упаковка
| Перемещение головки по горизонтали | 330мм |
| Перемещение головки по вертикали | 260мм |
| Повороты головки | В двух направлениях |
| Наклон головки | до 45⁰ |
| Установочный палец | Ø20 / длина 115 мм |
| Горизонтальные штанги | Ø20 / длина 500 мм |
| Вертикальная штанга | Ø38 / длина 420 мм |
| Материал штанг | Сталь |
| Размер основания | 330 × 330 × 18 мм |
| Размеры штатива | 620 х 440 х 330 мм |
| Вес штатива | 20 кг |
