Устройство ПТК для заправки баллонов L=850 мм, G3/4-W21,8

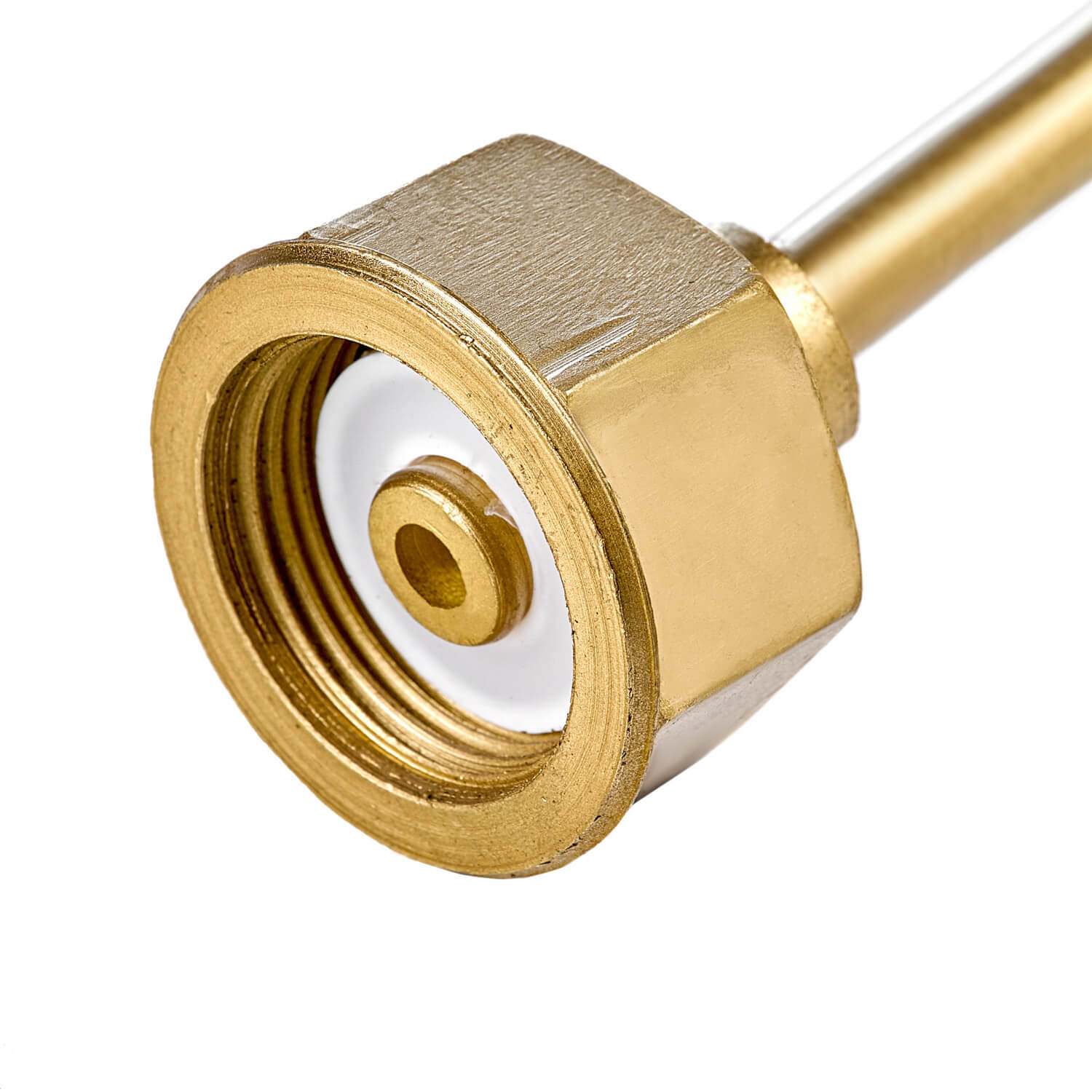

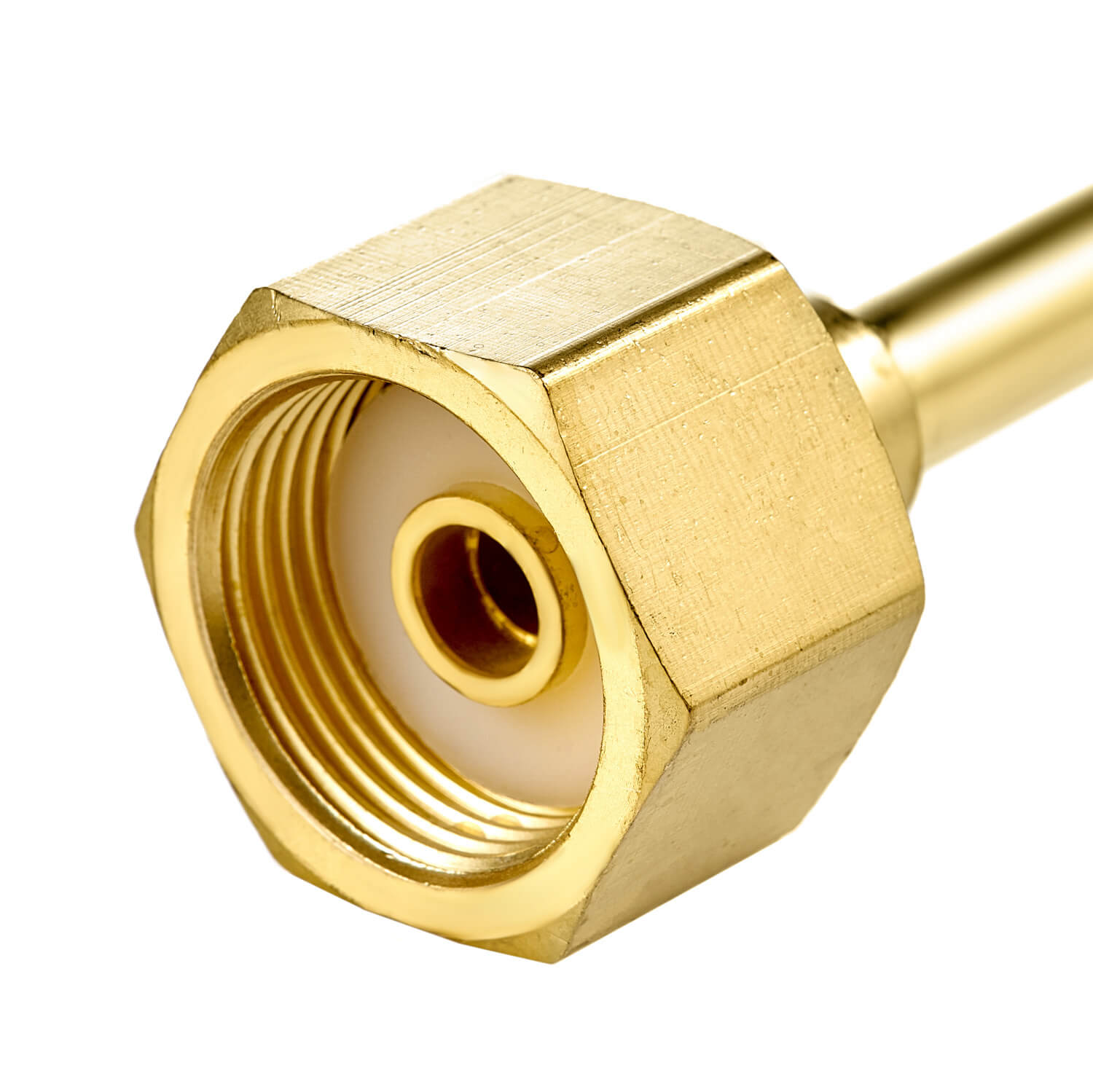

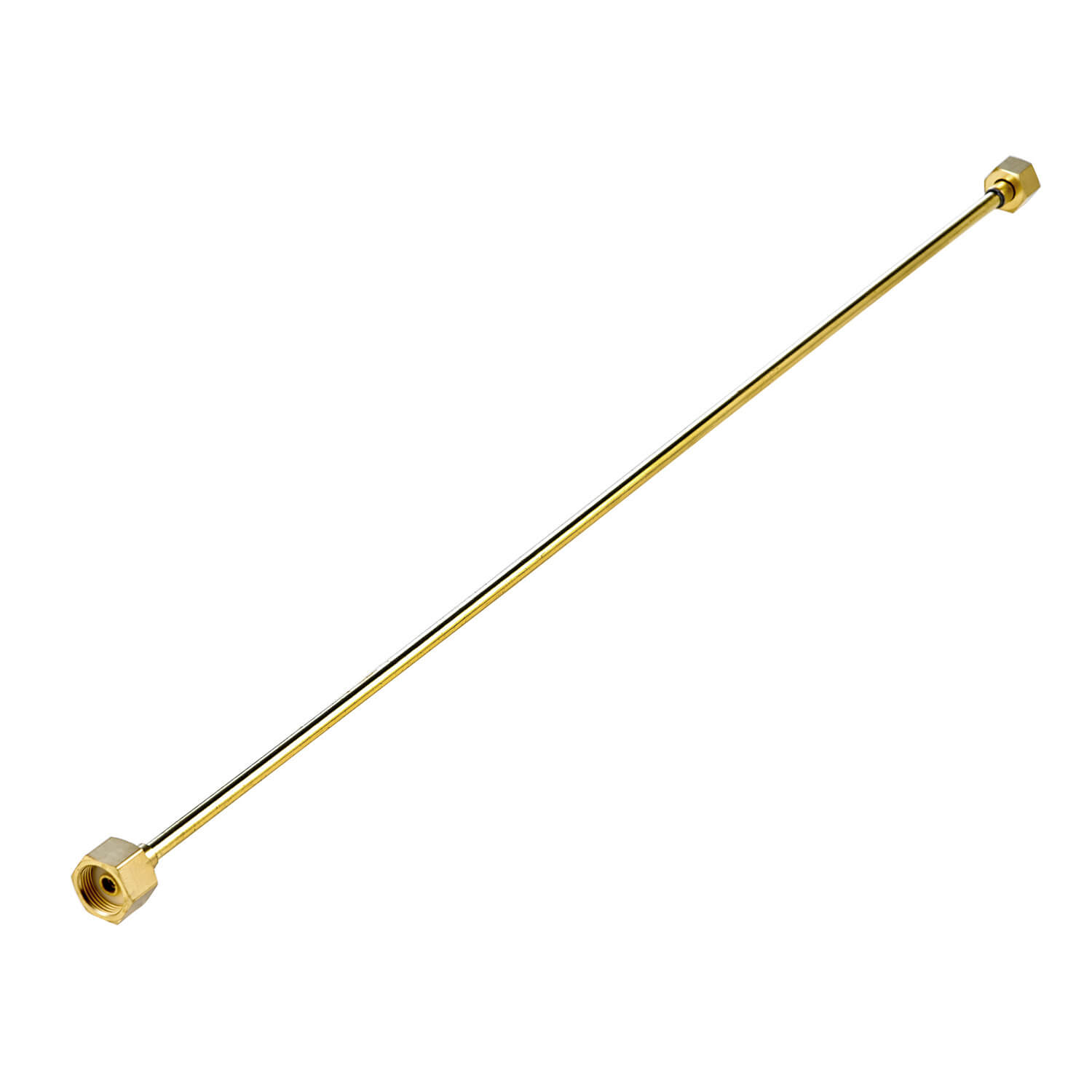

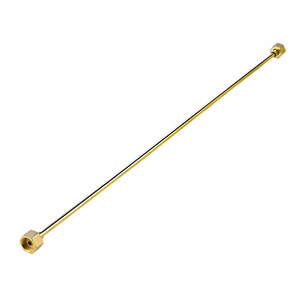

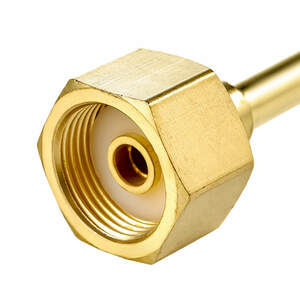

Устройство для соединения элементов газовых систем рамп и моноблоков (баллонов, редукторов, измерительных узлов) между собой. Устройство состоит из трубки длиной 850 мм с присоединительными накидными гайками G3/4–W21,8 с двух сторон и полиамидными прокладками. Устройство предназначено для работы с максимальным давлением газа до 15 МПа (150 кгс/см²).

Устройство используется для перекачки (заправки) азота, сжатого воздуха и неагрессивных (нейтральных) газов. Применяется для перекачки газов из баллона объёмом 40 литров в баллоны объёмом 1л, 2л, 5л и 10л.

Устройство можно использовать для заправки (перекачки) кислорода (O₂). Перед монтажом все резьбовые детали, включая гайки, должны быть тщательно обезжирены с применением специальных составов, не оставляющих плёнки. Остатки обезжиривателя необходимо удалить чистой безворсовой ветошью до полного высыхания поверхности.

Обратите внимание, что устройства предназначены для перекачки газов в стальные баллоны, изготовленные по бесшовной технологии в соответствии с ГОСТ 949-2023, ГОСТ 9731-79, ГОСТ 12247-80.

Видео

Технические характеристики

• Длина устройства для заправки баллонов, мм: 850
• Диаметр латунной трубки, мм: 10
• Толщина стенки латунной трубки, мм: 1,2
• Резьба присоединительных гаек: G3/4–W21,8
• Объем баллонов, л: до 10
• Максимальное давление газа, МПа (кгс/см²): 15 (150)
