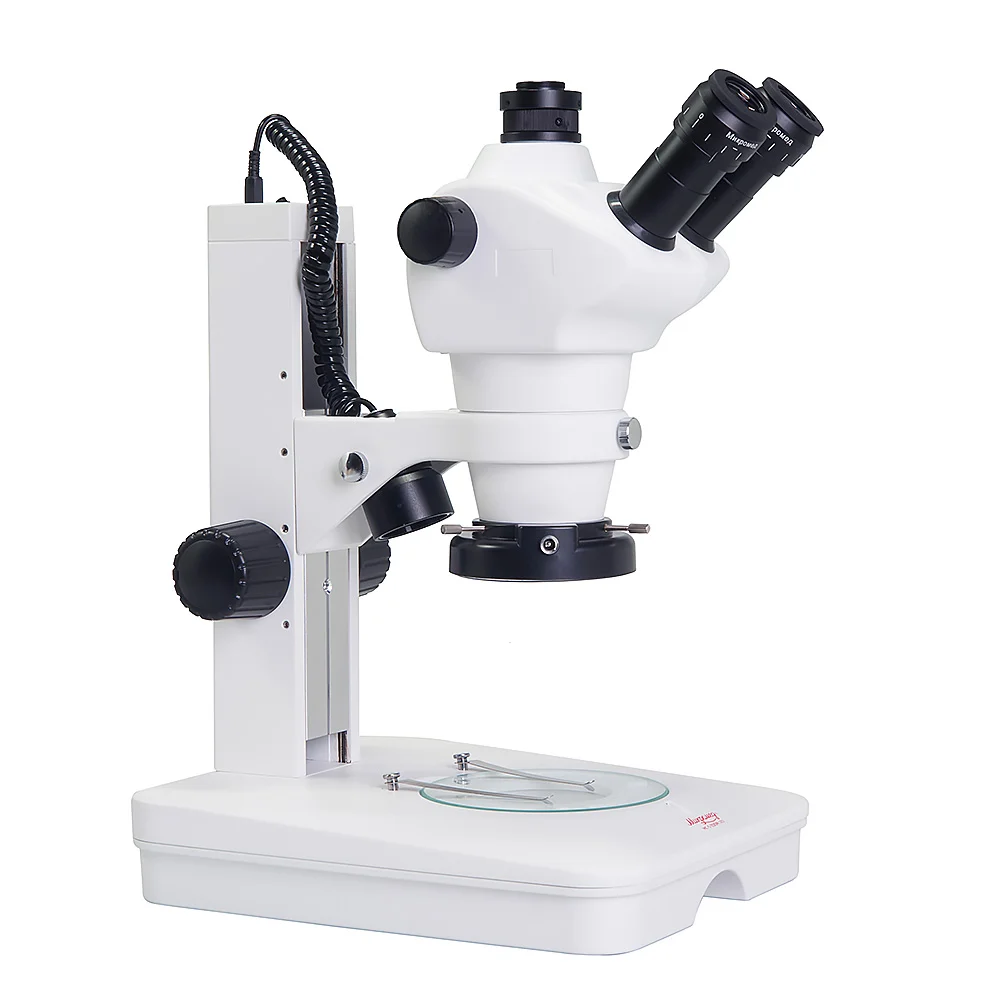

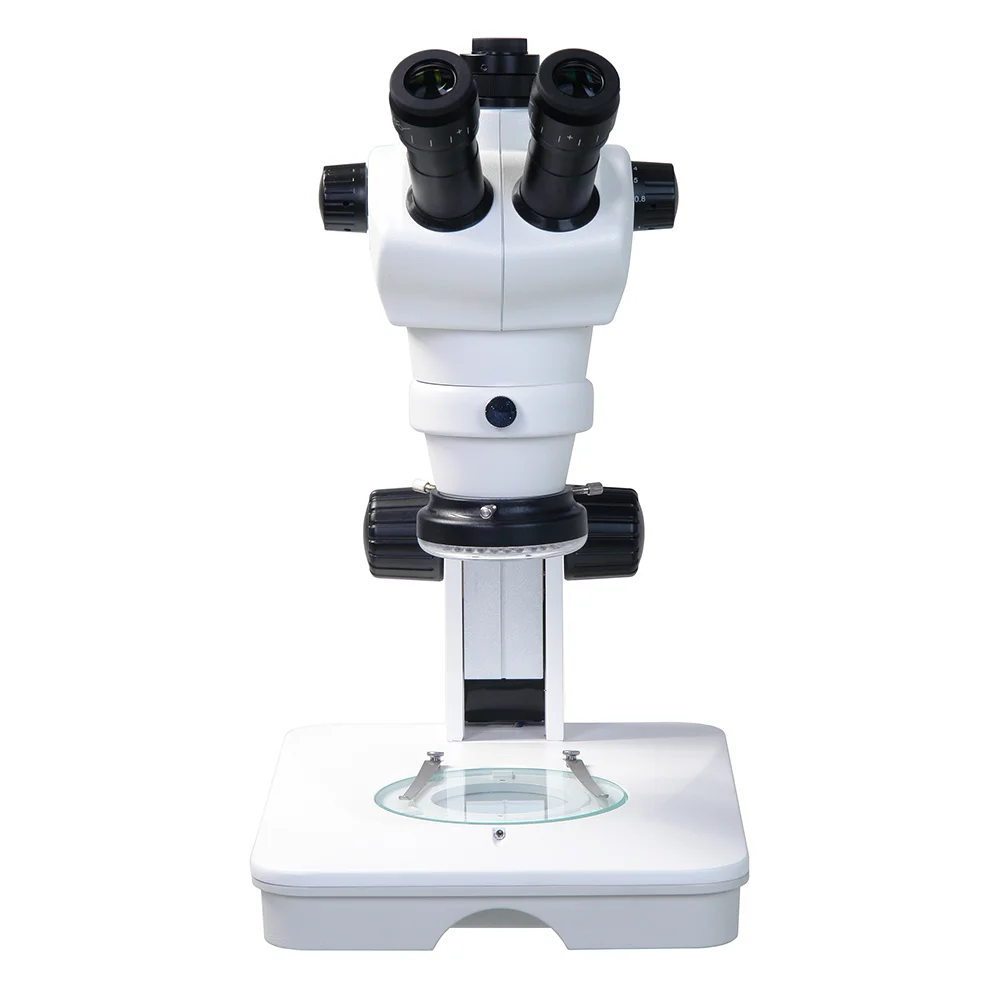

Микроскоп стерео МС-5-ZOOM LED

Микроскоп предназначен для наблюдения прямого изображения трехмерных и плоских объектов. Микроскоп применяется в промышленности, материаловедении, медицине, биологии, фармацевтике, сельском хозяйстве, службе охраны окружающей среды, для исследования образцов горных пород в минералогии. Микроскоп используется в научных целях, на производстве, при реставрационных работах и в учебном процессе. Благодаря двум диапазонам перемещения головки микроскопа могут исследоваться объекты разнообразных размеров с применением оптических насадок от уменьшающих до увеличивающих. Наблюдение может производиться как в отраженном, так и в проходящем свете.

Объективы микроскопа имеют переменное увеличение, плавно изменяемое от 0,8х до 5х. Для наблюдения стереоскопического трехмерного изображения применяется пара одинаковых объективов, установленных под углом к плоскости исследуемого объекта. Высокое качество изображения определяется точно рассчитанными и изготовленными объективами. Благодаря их оптической конструкции с исправленными аберрациями достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Конструкция объективов позволяет сохранять точную фокусировку микроскопа вне зависимости от установленного значения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры.

В комплекте микроскопа окуляры широкого поля WF10х/22 с вынесенным выходным зрачком. Также в комплекте окуляр WF10х/22 со шкалой, позволяющий проводить измерения линейных размеров и сравнивать размеры деталей объекта исследования. Каждый окуляр имеет механизм коррекции ±5 диоптрий. Общее увеличение микроскопа в базовой комплектации от 8х до 50х. Для микроскопа выпускаются окуляры WF 15х/16 и WF 20х/12 доступные по дополнительному заказу. С дополнительными окулярами максимальное увеличение микроскопа составляет 100х.

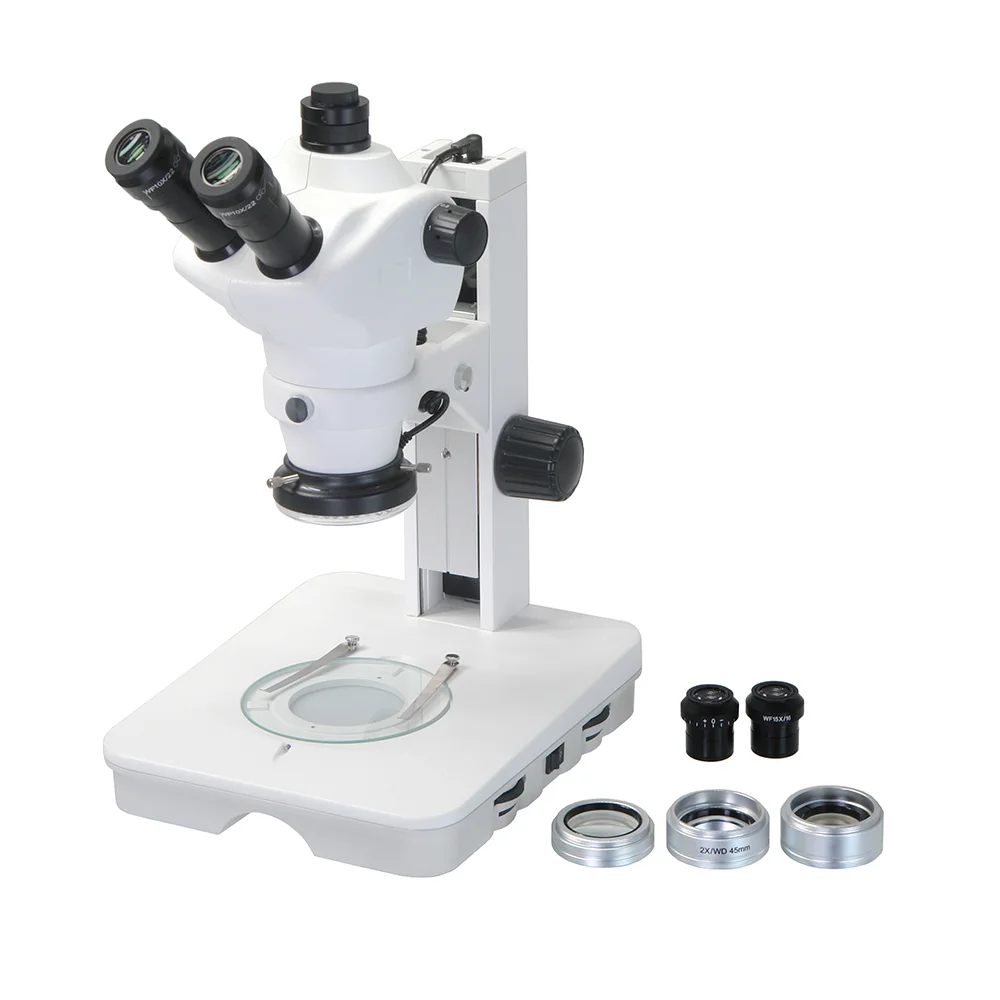

Рабочее расстояние микроскопа составляет 115 мм и не зависит от увеличения объективов. Рабочее расстояние и общее увеличение микроскопа изменяется при использовании оптических насадок. Для микроскопа выпускаются уменьшающие насадки 0,5х, 0,7х и увеличивающая насадка 2х.

Дополнительные окуляры и насадки позволяют в широких пределах управлять такими параметрами как увеличение и рабочее расстояние. Оптические насадки изменяют рабочее расстояние, увеличение микроскопа и размер поля зрения. При использовании дополнительных окуляров изменяется только увеличение микроскопа и размер поля зрения.

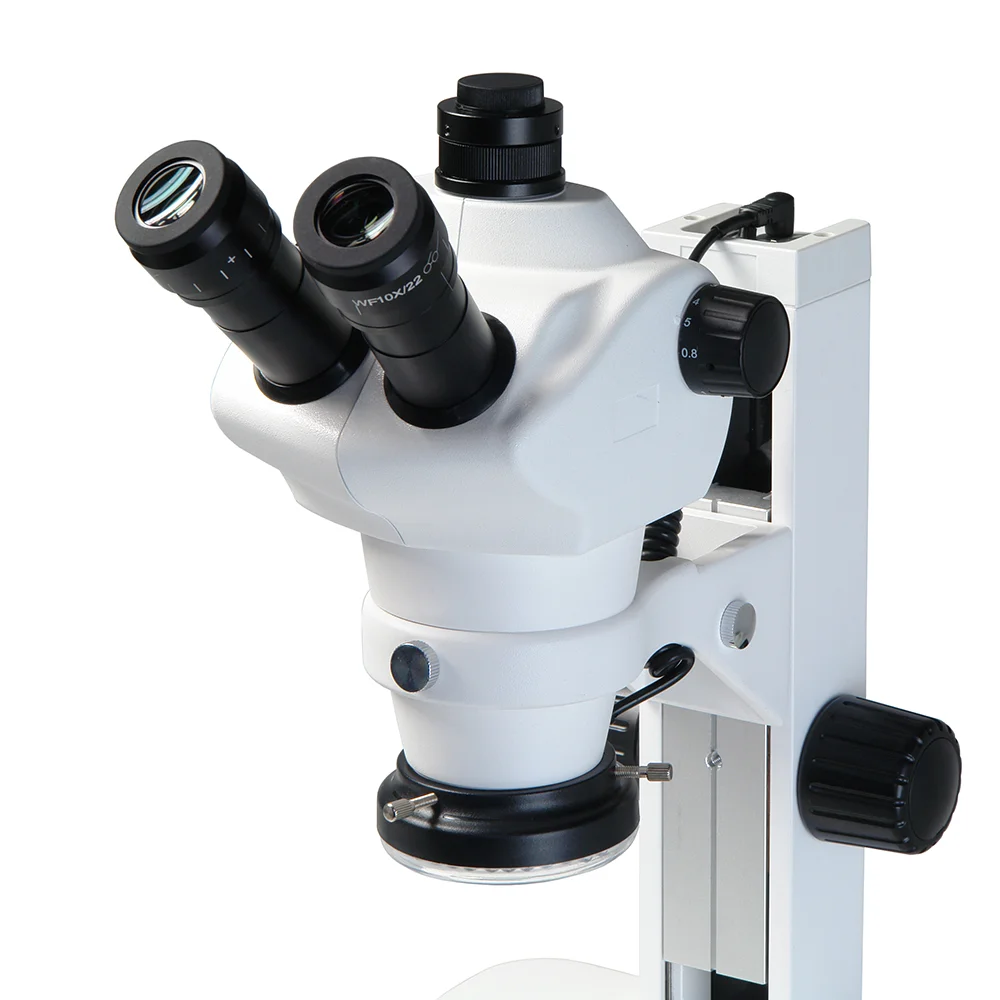

Тринокулярная визуальная насадка снабжена светоделителем 50:50 без переключения, что позволяет параллельно с наблюдением в окуляры выводить данные на ПК или внешнее устройство отображения. Камера устанавливается в оптический адаптер тубуса визуализации с установочным стандартом С-mount. Оптика адаптера оптимизирована для камер с сенсорами форматов от 1/3″ до 1/2,5″. Для настройки точного соответствия фокусировки оптического и цифрового изображения тубус имеет механизм подвижки камеры. Окулярные тубусы визуальной насадки имеют угол наклона 45⁰, механизмы диоптрийной коррекции ±5 дптр встроены в каждый окуляр. Межзрачковое расстояние настраивается в пределах от 52 до 75 мм простым раздвижением окулярных тубусов.

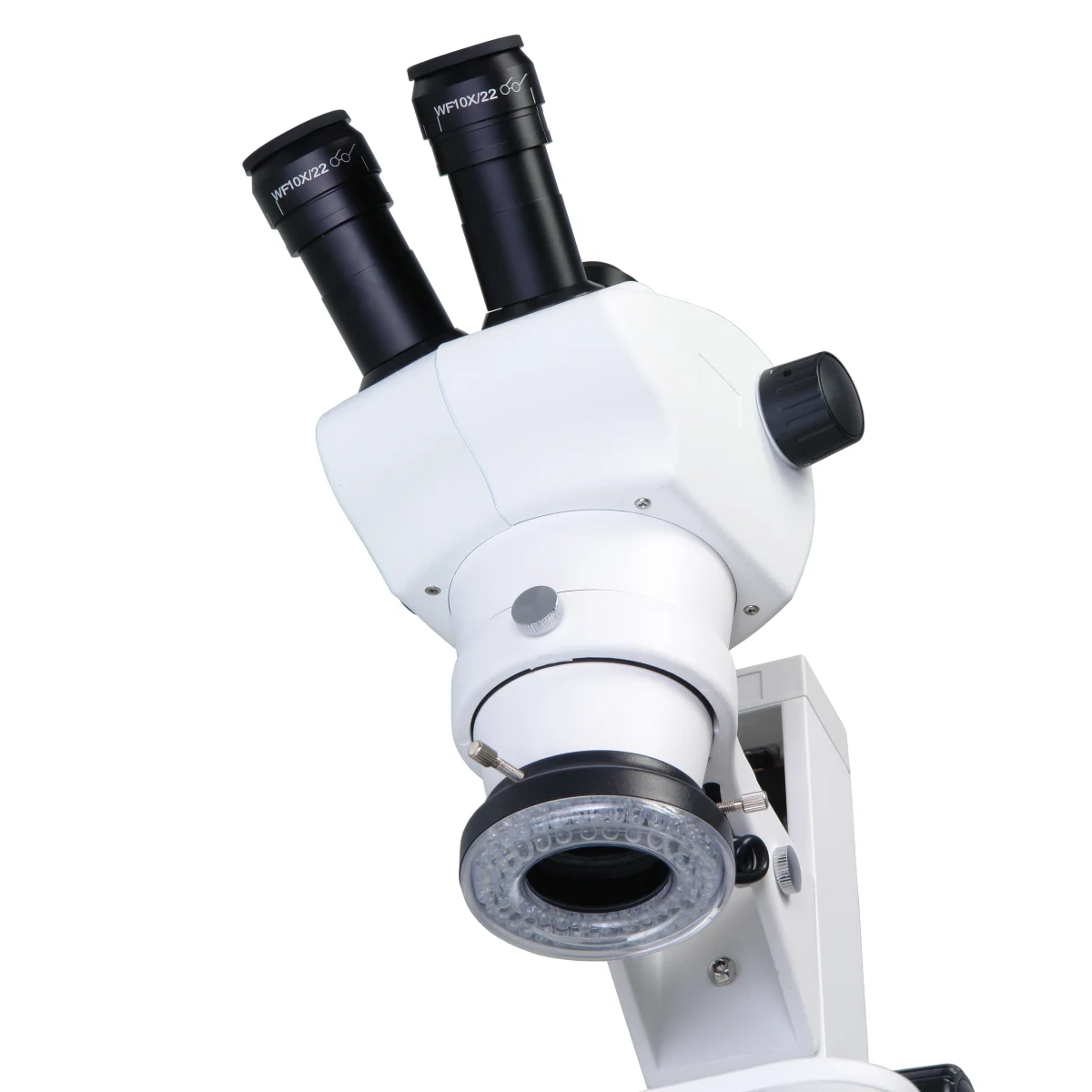

Кольцевой осветитель отраженного света расположен на оси блока объективов. В осветитель встроены 56 светодиодов дневного спектра излучения расположенные по кольцу. Подобная конфигурация осветителя позволяет получать бестеневое освещение без косых теней, приводящим к получению ложных результатов исследования. Суммарная мощность всех светодиодов 4,5 Вт. При использовании оптических насадок осветитель может быть установлен на оправу насадок, что препятствует образования теневой области от оправы насадки. Осветитель питается от внешнего блока с регулировкой яркости. По дополнительному заказу микроскоп может быть укомплектован точечными светодиодными осветителями на гибких держателях из ассортимента дополнительных принадлежностей.

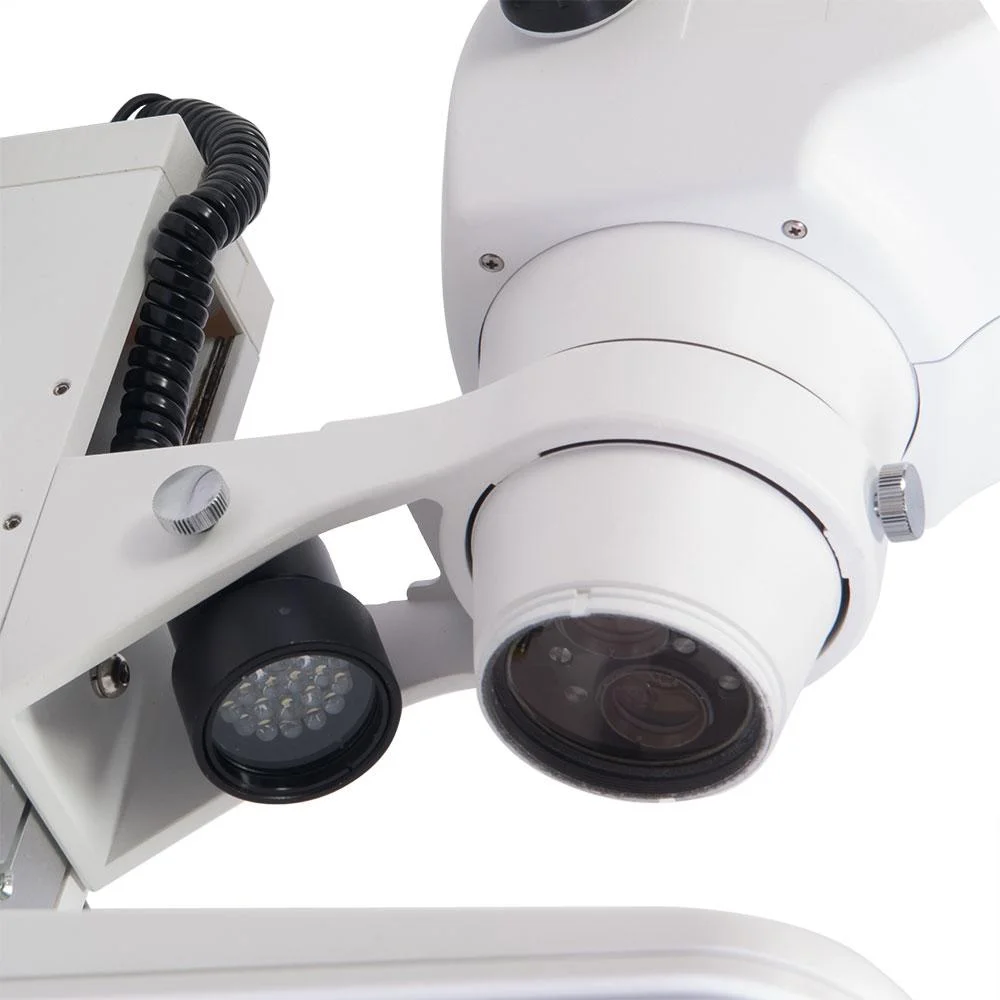

Осветитель косого отраженного света создает свет направленный под углом к поверхности объекта. Такой свет хорошо подчеркивает структуру поверхности исследуемого образца и повышает эффективность исследований в областях, где важно изучать микрорельеф объектов. В качестве источника света использован блок из 24 светодиодов общей мощностью 2 Вт в корпусе с изменяемым наклоном. Питается осветитель от встроенного в основание осветителя блока питания постоянного тока с плавной регулировкой яркости.

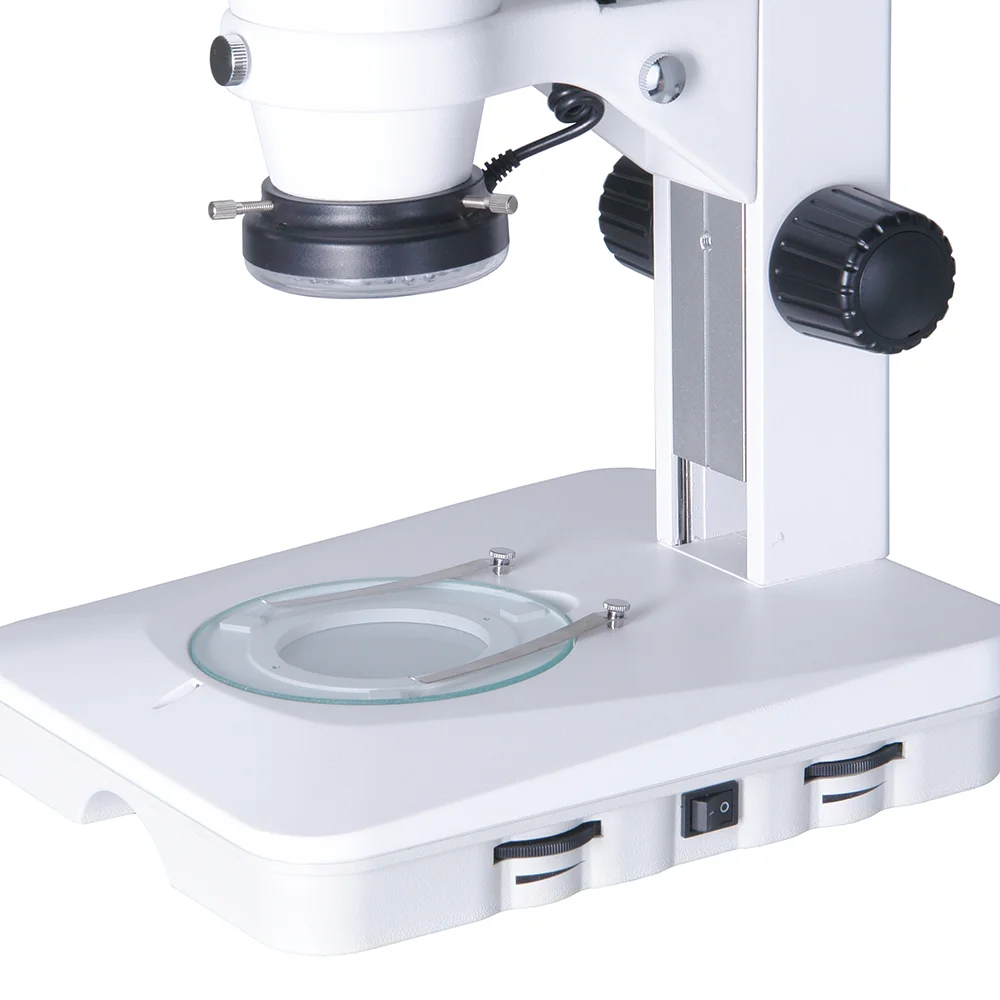

Осветитель проходящего света позволяет исследовать прозрачные образцы, что делает микроскоп востребованным в биологических лабораториях. Осветитель встроен в основание микроскопа и включает в себя светодиодный блок из 36 светодиодов общей мощностью 3 Вт со встроенным диффузором. Для размещения объекта используются круглые вставки увеличенного размера Ø125 мм. Стеклянная полупрозрачная вставка предназначена для проходящего света, двухсторонняя черная/белая для отраженного света. Питается осветитель от встроенного в основание осветителя блока питания постоянного тока с плавной регулировкой яркости.

Фокусировка микроскопа производится с помощью зубчато-реечного механизма с демпфированной направляющей «ласточкин хвост». Особенность механизма заключается в двух диапазонах его перемещения - оптическую головку можно установить в верхнем и в нижнем положении. В верхнем положении обеспечивается ход головки от 220 до 115 мм, что позволяет исследовать образцы значительной высоты и применять насадки 0,5х и 0,7х. В нижнем положении поддерживается стандартное и минимальное рабочее расстояние, это позволяет исследовать плоские объекты и использовать насадку 2х.

Комплектация

• Оптическая головка с блоком объективов переменного увеличения, механизмом зуммирования, окулярными тубусами и каналом визуализации
• Кронштейн оптической головки
• Штатив с механизмом фокусировки и основанием с осветителем проходящего света
• Окуляр с диоптрийной коррекцией WF 10х/22, вынесенный зрачок – 2 шт
• Окуляр с диоптрийной коррекцией WF 10х/22, вынесенный зрачок со шкалой
• Оптический адаптер C-mount
• Вставка предметная Ø125 мм стеклянная прозрачная
• Вставка предметная Ø125 мм черная/белая
• Осветитель косого отраженного света с витым кабелем
• Осветитель отраженного света, кольцевой
• Крепежный винт с шайбой
• Комплект защитных заглушек
• Ключ 2 мм
• Ключ 4 мм
• Пылезащитный чехол

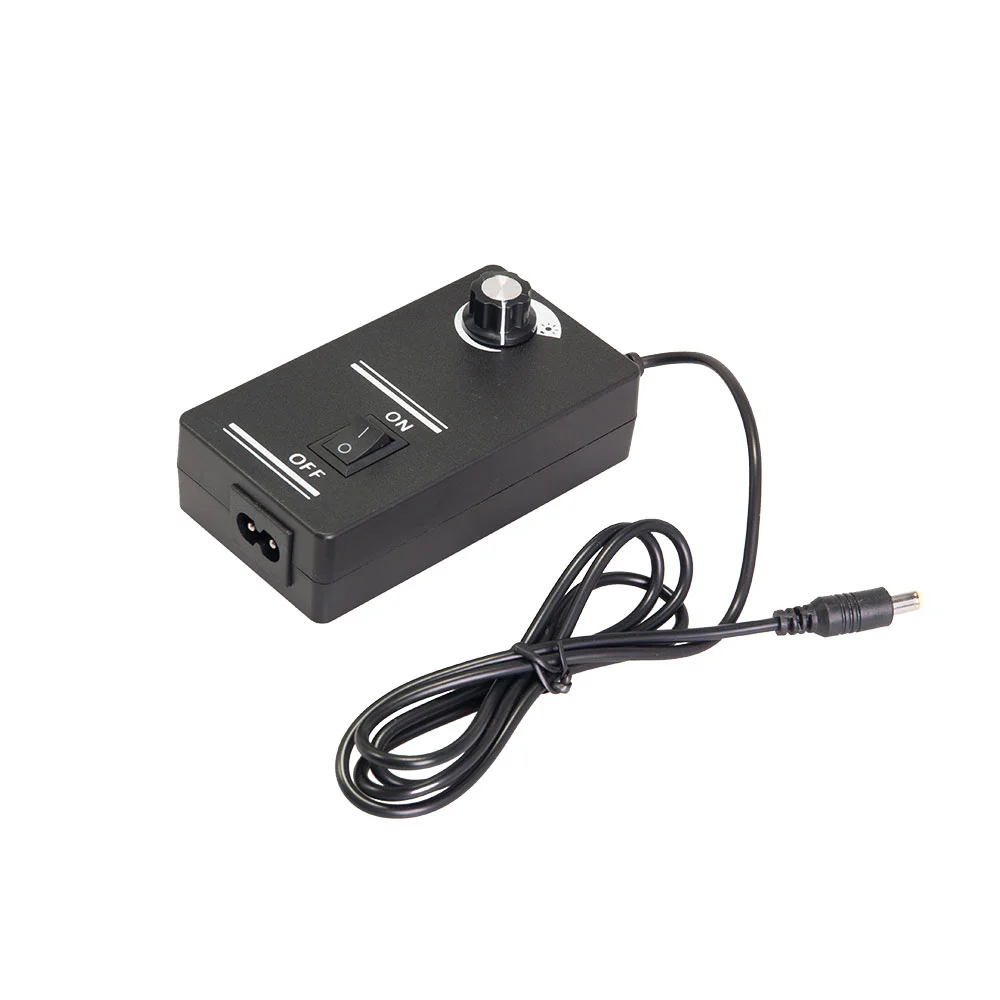

• Блок питания кольцевого осветителя с регулятором, кабелем осветителя и сетевым кабелем
• Сетевой кабель
• Руководство по эксплуатации
