Оптическая головка Микромед МС-4-ZOOM с фокусировочным механизмом на штатив TD-1

Оптическая головка предназначена для наблюдения прямого изображения трехмерных и плоских объектов. Применяется в промышленности, материаловедении, медицине, биологии, фармацевтике, сельском хозяйстве, службе охраны окружающей среды, для исследования образцов горных пород в минералогии и в учебном процессе. Головка применяется с дополнительно приобретаемыми штативами Микромед.

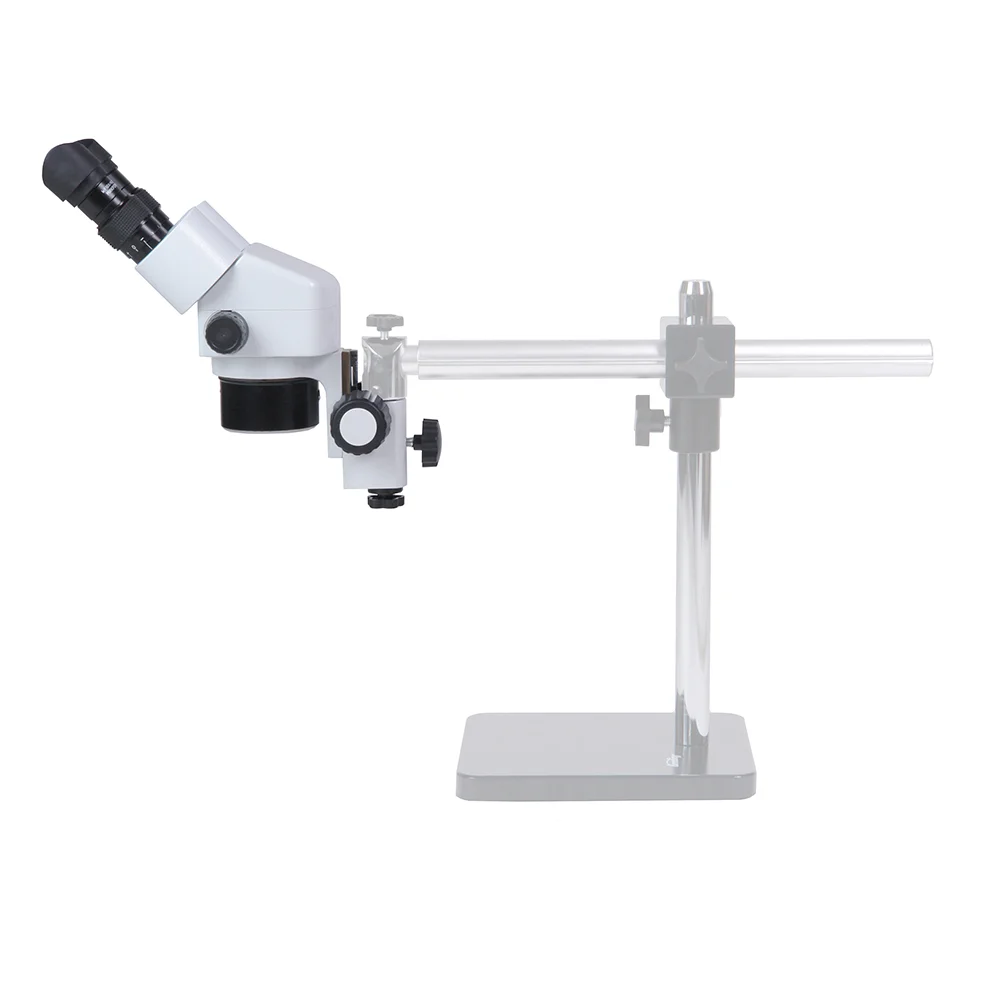

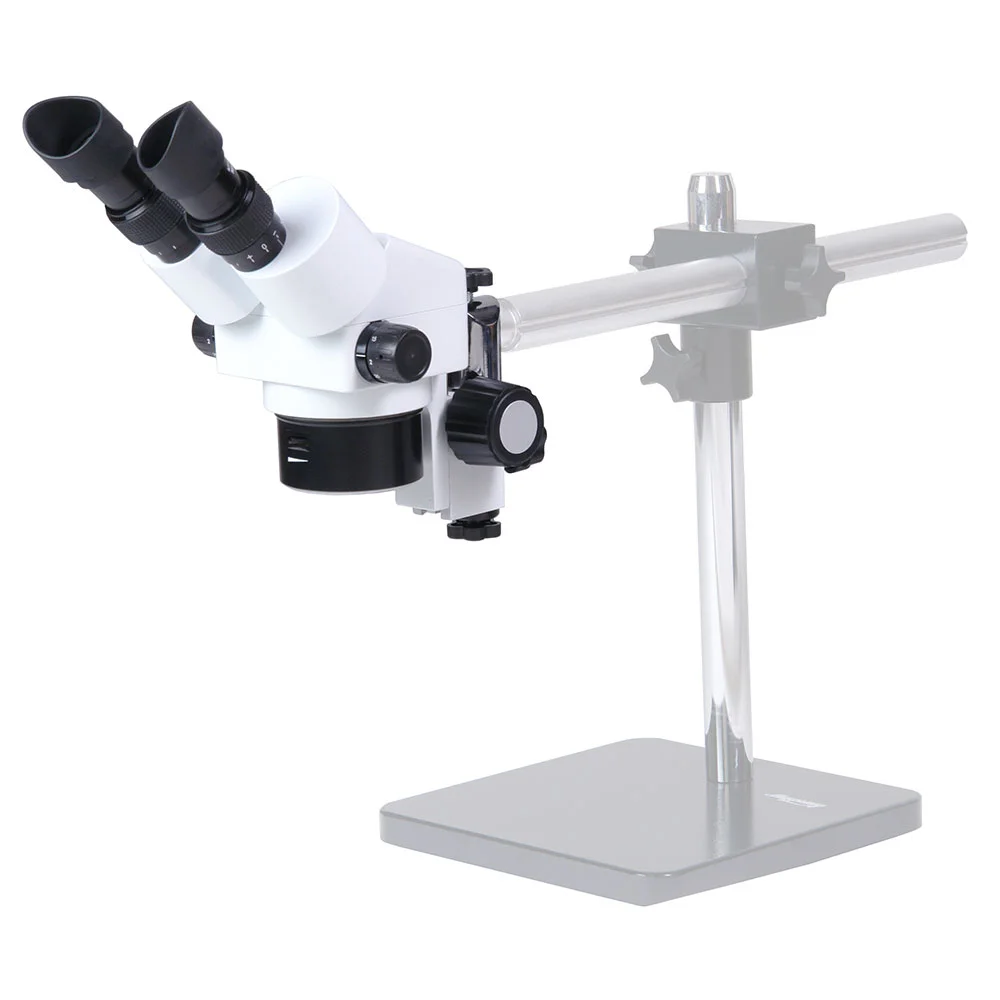

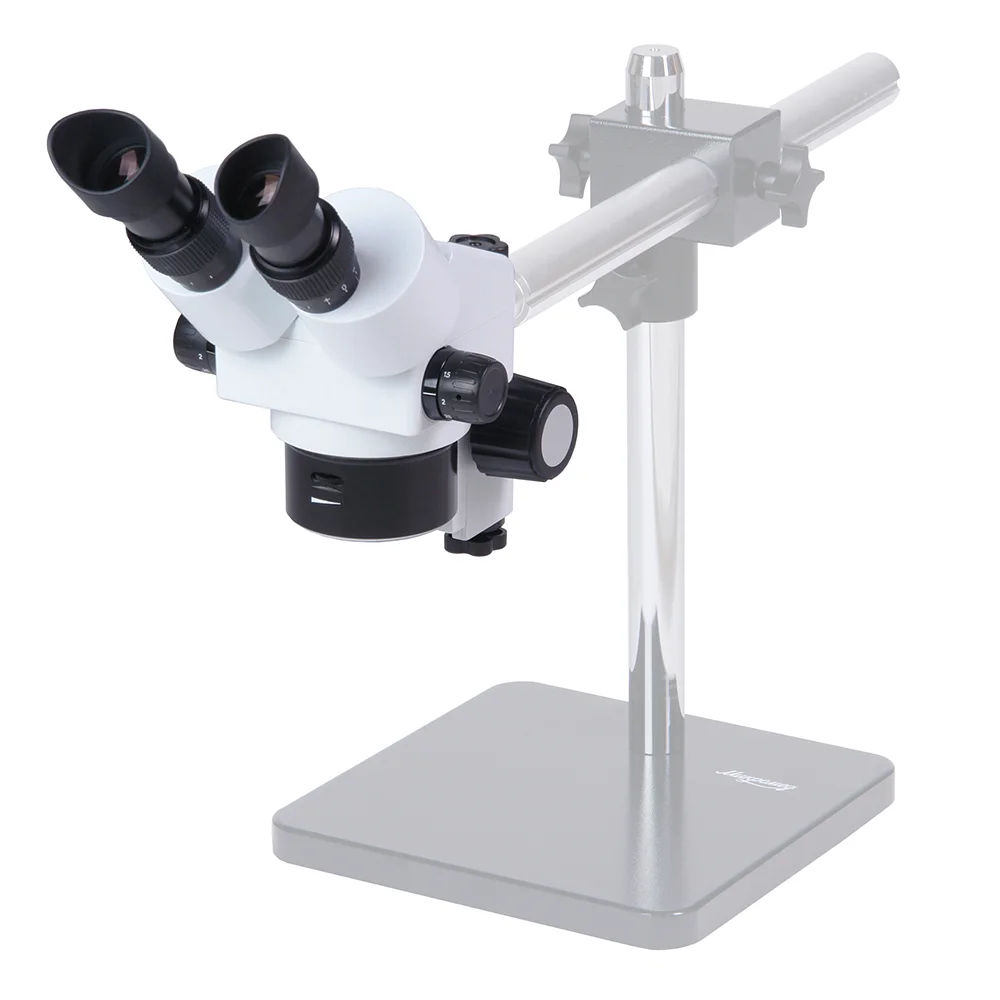

Штативы Микромед TD-1, TD-2, TD-3 и TD-4 имеют четыре и более степени свободы, что позволяет в широких пределах перемещать и наклонять оптическую головку. Возможность перемещения головки в горизонтальном и вертикальном направлении на значительные величины в сочетании с поворотами, уклонами и выносом за пределы предметного стола предоставляют исследователю возможность установить головку в любое удобное положение. Это позволяет использовать микроскоп для исследования крупных объектов, которые из-за своих габаритов не могут быть размещены на предметном столе, для контроля качества габаритных объектов в промышленности, для выполнения радиомонтажных, ремонтных и реставрационных работ.

Объективы оптической головки имеют переменное увеличение, плавно изменяемое от 0,75х до 5х. Для наблюдения стереоскопического трехмерного изображения применяется пара одинаковых объективов, установленных под углом к плоскости исследуемого объекта. Высокое качество изображения определяется точно рассчитанными и изготовленными объективами. Благодаря их оптической конструкции с исправленными аберрациями достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Конструкция объективов позволяет сохранять точную фокусировку микроскопа вне зависимости от установленного значения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры.

Увеличение в базовой комплектации с окулярами WF 10х/23 составляет от 7,5х до 50х. Также для головки доступны окуляры WF 5х/23, WF 15х/15 и WF 20х/13.5. С этими окулярами общий диапазон увеличений микроскопа составит от 3,8х до 100х. Для проведения измерений линейных размеров деталей объектов доступен окуляр WF10х/23 со шкалой.

Рабочее расстояние головки составляет 113 мм, остающееся постоянным при изменении увеличения объективов и окуляров. Рабочее расстояние может варьироваться в пределах от 177 до 33 мм при использования дополнительных оптических насадок на объективы.

Дополнительные окуляры и насадки позволяют в широких пределах управлять такими параметрами, как увеличение и рабочее расстояние. Оптические насадки изменяют рабочее расстояние, увеличение головки и размер поля зрения. При использовании дополнительных окуляров изменяется только увеличение и размер поля зрения. Эти принадлежности доступны по дополнительному заказу.

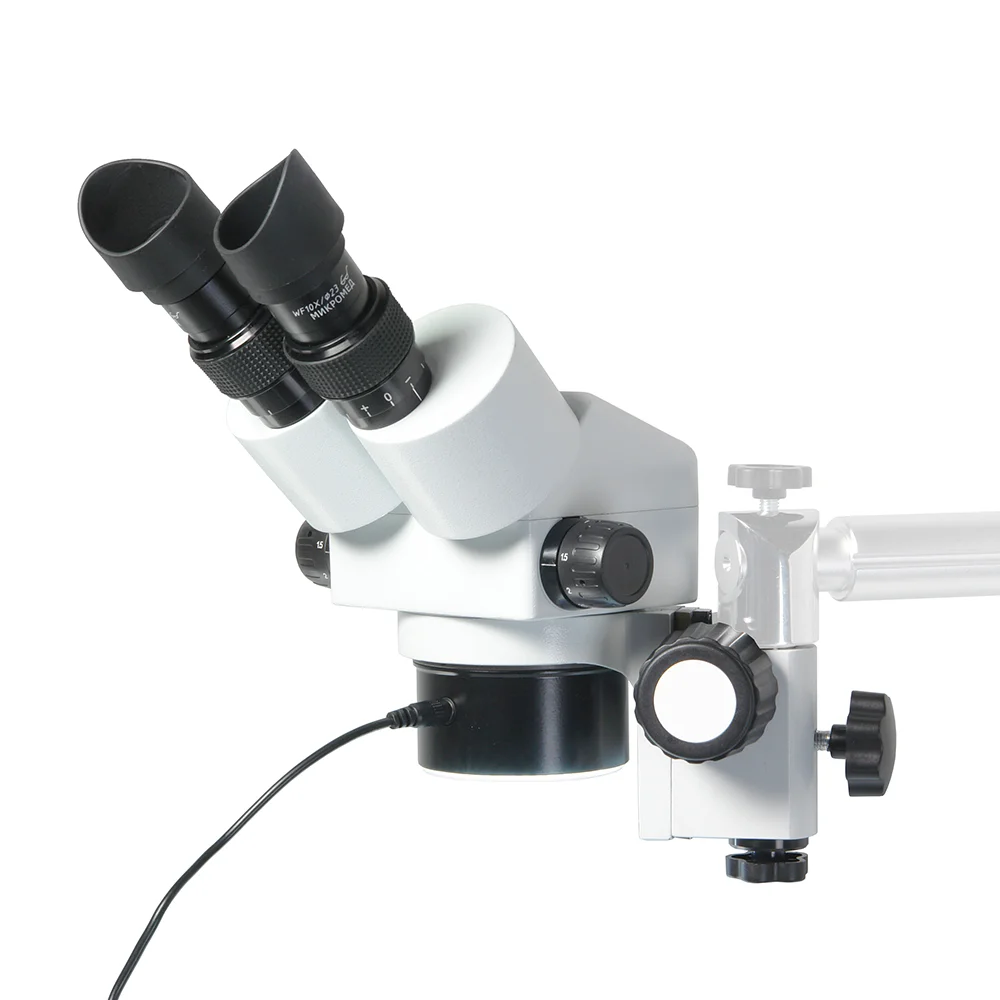

Бинокулярная визуальная насадка снабжена окулярными тубусами с углом наклона 45⁰, каждый тубус имеет механизм диоптрийной коррекции ±5 дптр. Межзрачковое расстояние настраивается в пределах от 52 до 75 мм.

Окулярная камера может быть установлена в любой окулярный тубус вместо окуляра. Механизм диоптрийной коррекции тубуса используется в этом случае для настройки точного соответствия фокусировки оптического и цифрового изображения. Посадочный диаметр тубуса составляет 30,0 мм, и при использовании камеры со стандартным посадочным диаметром 23,2 мм потребуется переходник из комплекта камеры или приобретаемый дополнительно.

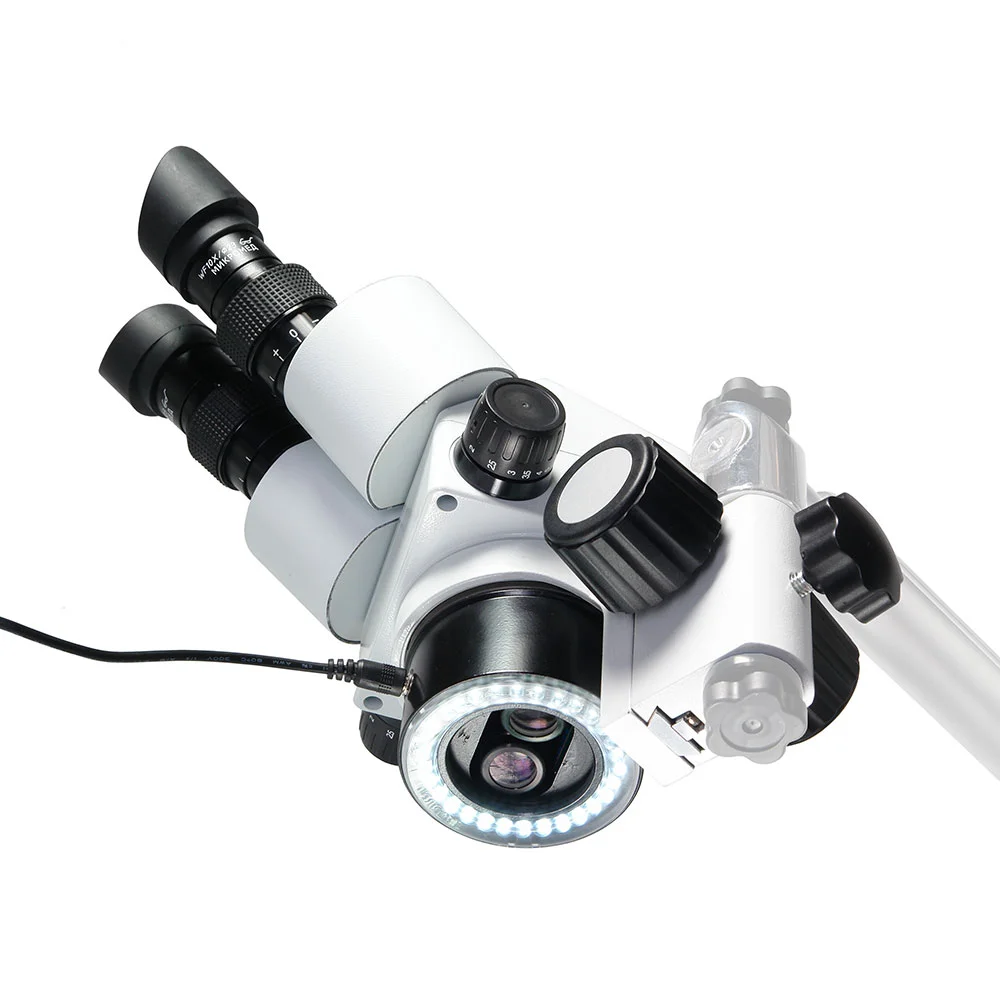

Исследования в отраженном свете проводятся с помощью кольцевого осветителя, встроенного в блок объективов. В осветителе применены 30 светодиодов дневного спектра излучения расположенные по кольцу. Подобная конфигурация осветителя позволяет получать бестеневое освещение без косых теней, приводящим к получению ложных результатов исследования. Суммарная мощность всех светодиодов 3Вт. По дополнительному заказу головка может быть укомплектована точечными светодиодными осветителями на гибких держателях.

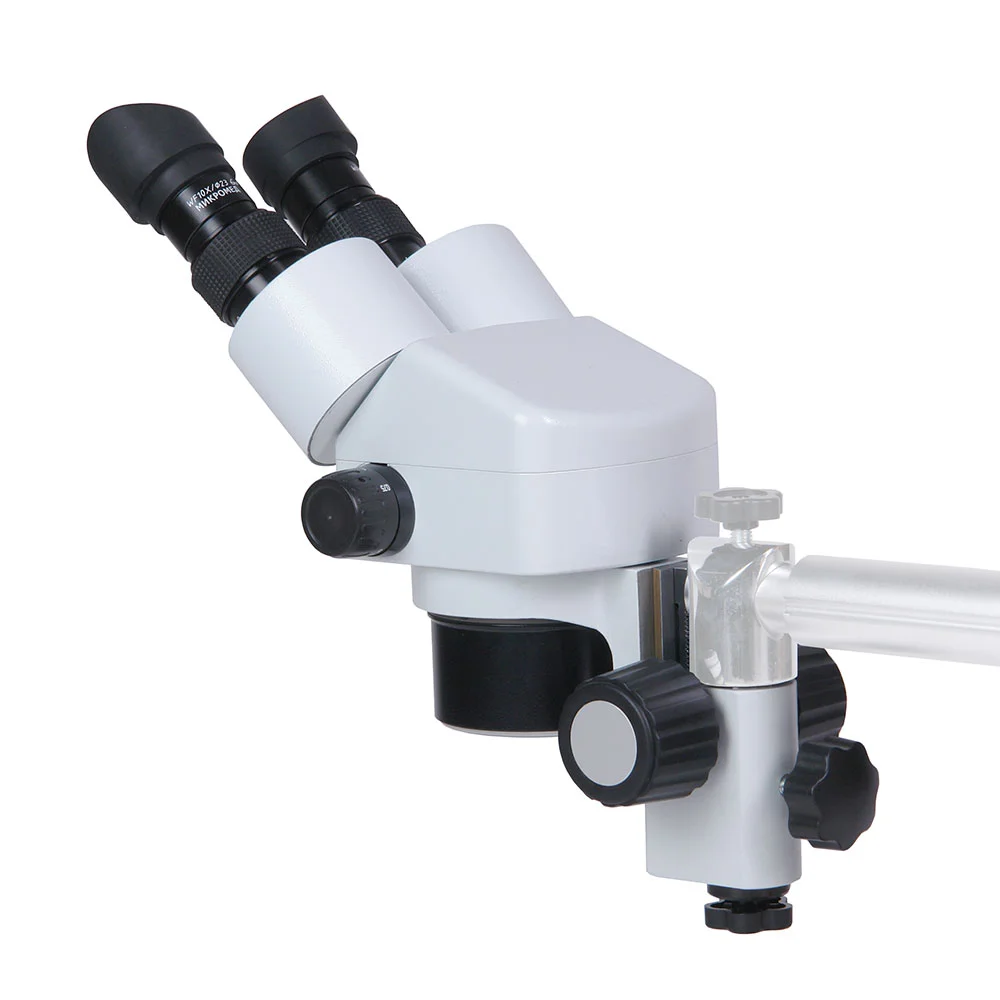

Фокусировка оптической головки производится с помощью входящего в базовый комплект зубчато-реечного механизма с демпфированной направляющей «ласточкин хвост». Конструкция обеспечивает плавный ход, высокую точность настройки положения фокуса и предотвращает самопроизвольное опускание оптической головки. Диапазон хода механизма составляет 60 мм. Для установки на штативы Микромед кронштейн механизма имеет отверстие Ø20 мм.

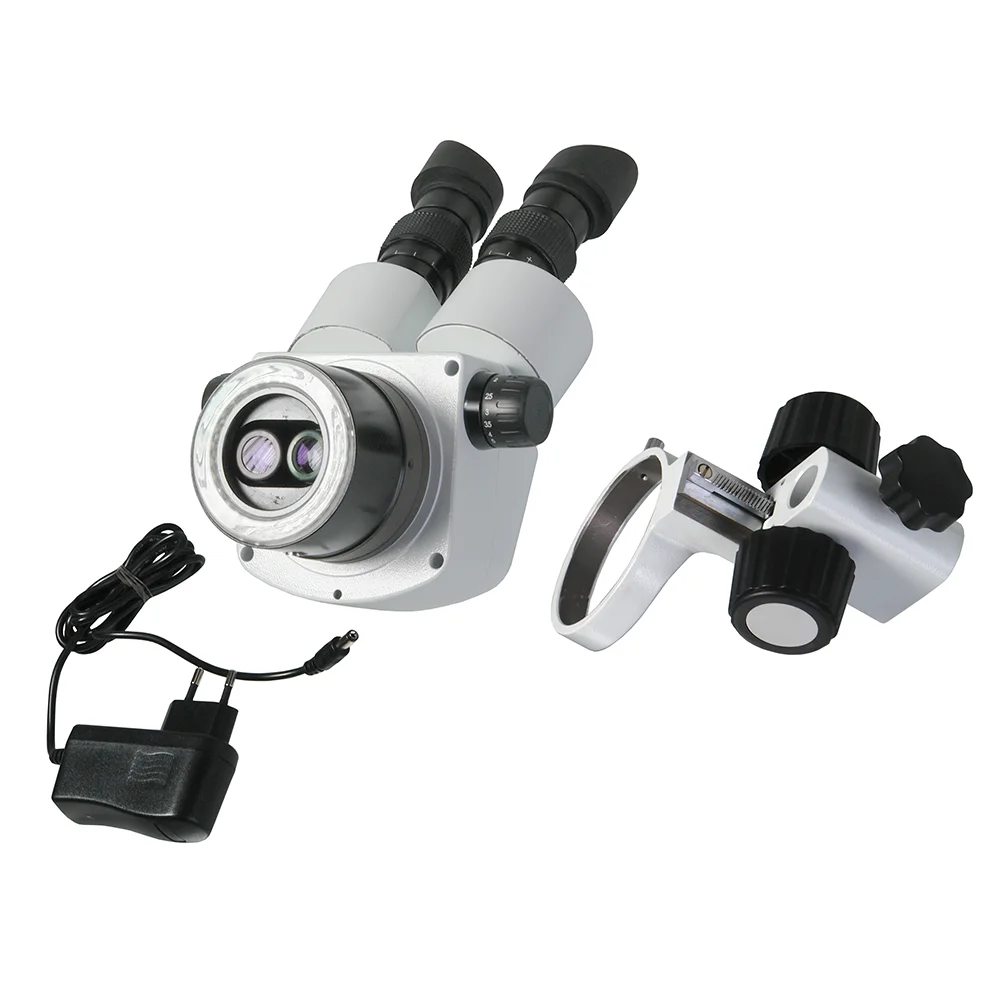

Комплектация

• Оптическая головка с блоком объективов, окулярными тубусами, механизмом зуммирования и кольцевым LED осветителем
• Кронштейн с механизмом фокусировки
• Окуляр WF 10х/23 – 2 шт
• Резиновые наглазники – 2 шт
• Винт крепления оптической головки (установлен)
• Адаптер сетевой 220±22 В, 50 Гц с кабелем
• Руководство по эксплуатации
