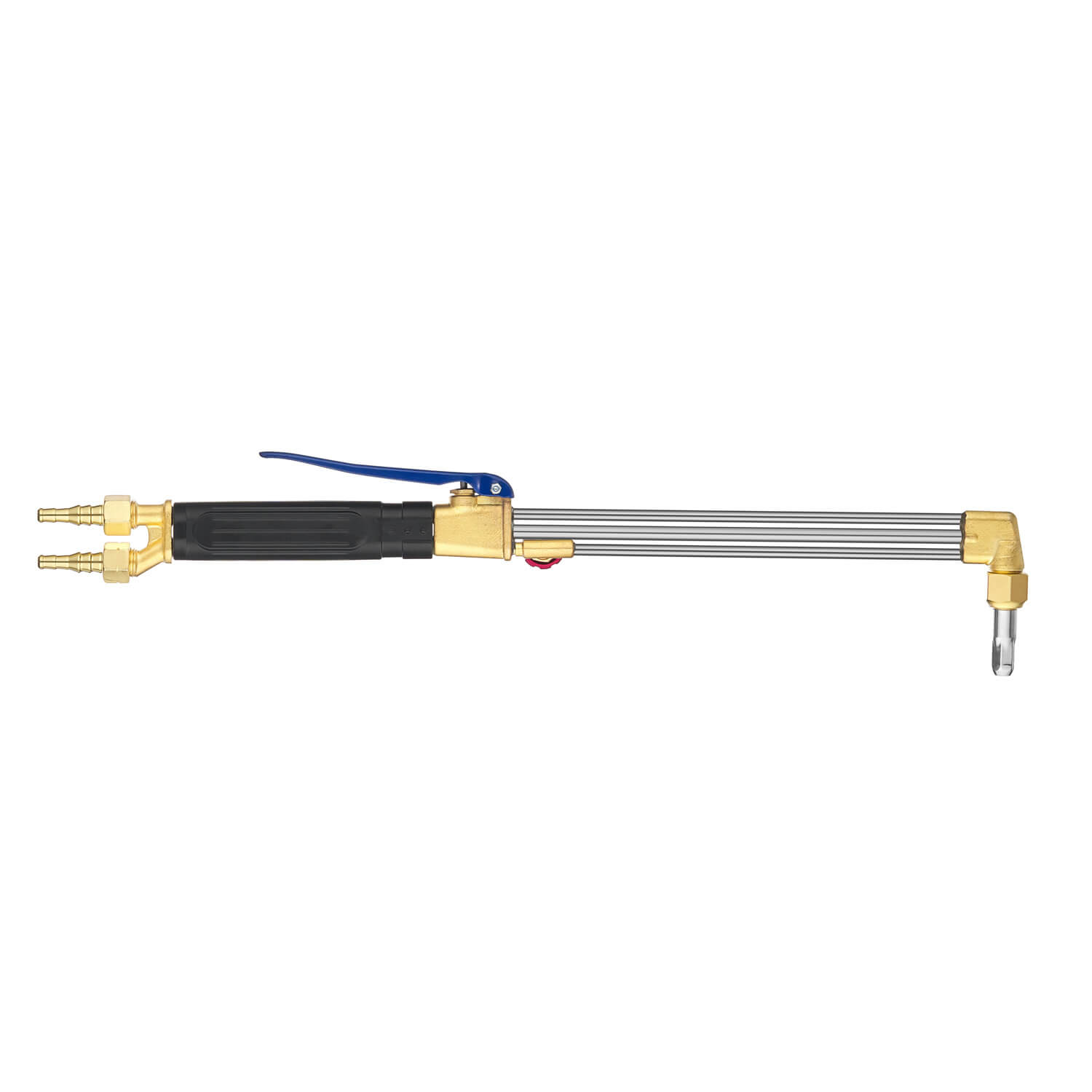

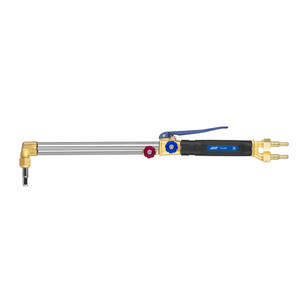

Резак ПТК универсальный Р1-01К

Р1-01К – это универсальный резак внутриголовочного смешения газов, который используется для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 100 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.

Отличительная особенность резака Р1-01К – клапан кислорода режущего (КР), который располагается сверху, что облегчает эксплуатацию резака.

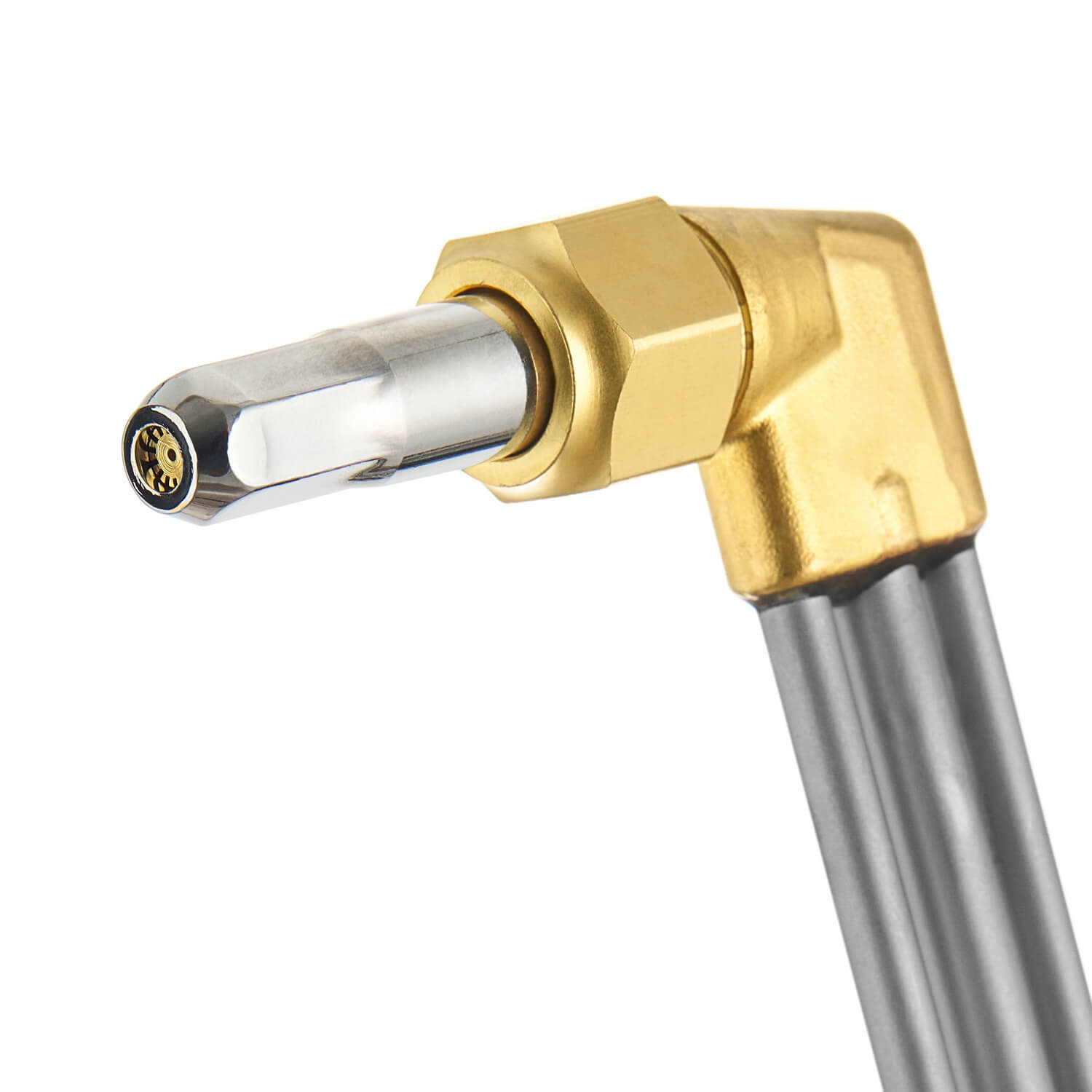

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных мундштуков. Мундштуки имеют два запорных пояска, которые обеспечивают смешение газов непосредственно в головке резака, обеспечивая безопасное использование. Резак поставляется в сборе с пропановым мундштуком №2П. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка пропановых/ацетиленовых мундштуков и толщина разрезаемого металла:

• №1П/1А (2–15 мм)
• №2П/2А (15–30 мм)
• №3П/3А (30–50 мм)
• №4П (50–100 мм)

Особенности резака универсального Р1-01К:

• Резак с клапаном кислорода режущего (КР). Клапан располагается сверху, что облегчает эксплуатацию резака.
• Резак не требует установки огнепреградительных клапанов.
• Резак укомплектован ниппелями, что позволяет использовать газовые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация Р1-01К:

• Резак универсальный Р1-01К – 1 шт.
• Мундштук пропановый разборный №2П – 1 шт.
• Ниппель универсальный диаметром 6/9 мм – 2 шт.
• Гайка накидная M16х1,5 – 1 шт.
• Гайка накидная M16х1,5LH – 1 шт.
• Руководство по эксплуатации – 1 шт.

Технические характеристики

• Применяемый горючий газ: Пропан-Бутан, Ацетилен
• Толщина разрезаемого металла, мм: до 100
• Давление кислорода на входе, МПа (кгс/см²): 4,0–5,0
• Давление пропана на входе, МПа (кгс/см²): 0,3–0,6
• Давление ацетилена на входе, МПа (кгс/см²): 0,03–0,8
• Расход кислорода, м³/ч: 4,0–8,6
• Расход пропана, м³/ч: 0,6–1,08
• Расход ацетилена, м³/ч: 0,55–0,85
• Угол наклона головки резака: 90°
• Длина резака, мм (не более): 520
• Вес нетто, кг (не более): 0,7
• Габариты резака в собранном виде, мм: 520х110х50
• Вес брутто, кг (не более): 0,8
• Размеры индивидуальной упаковки, мм: 525х130х60

Страна производства и гарантия

• Гарантия: 6 месяцев
