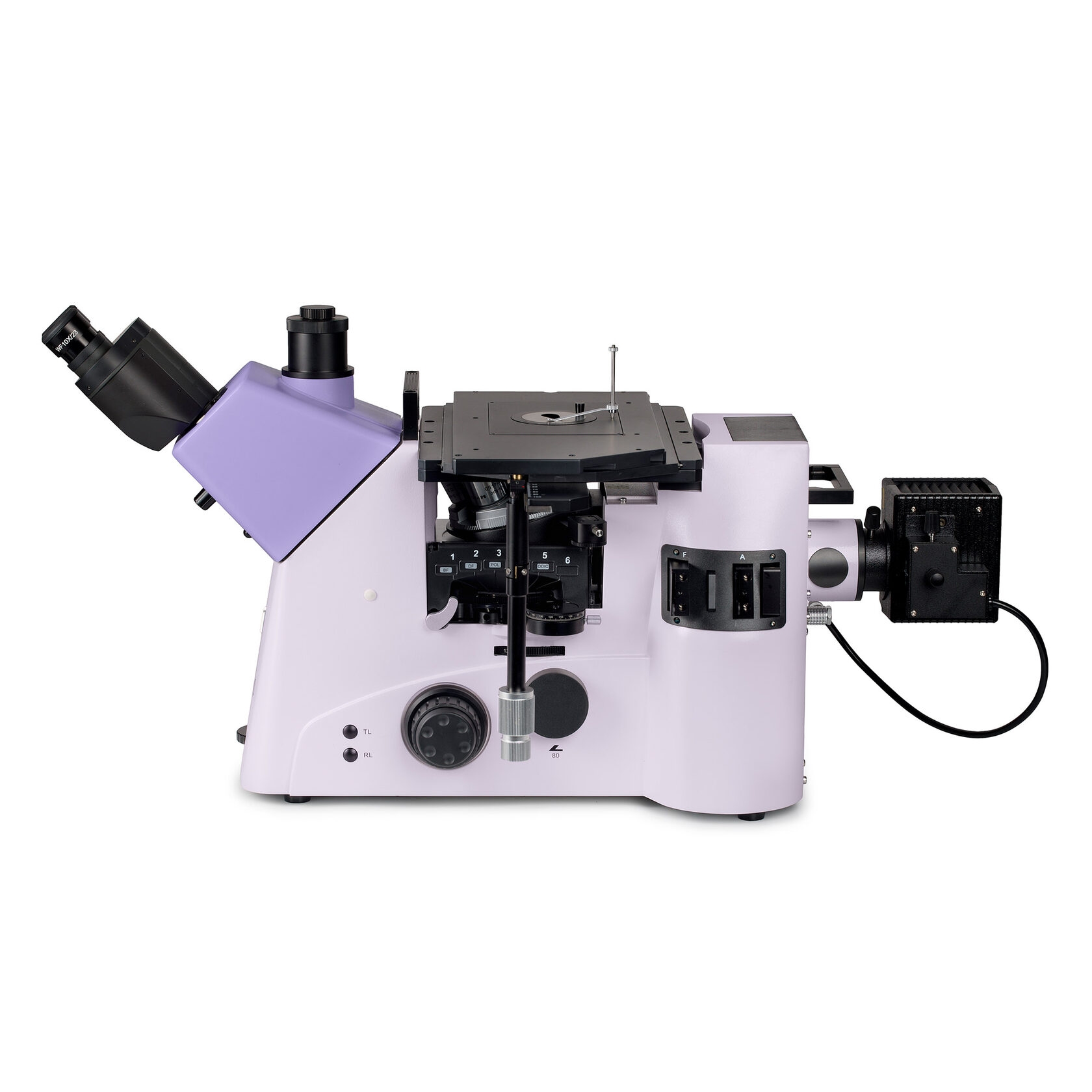

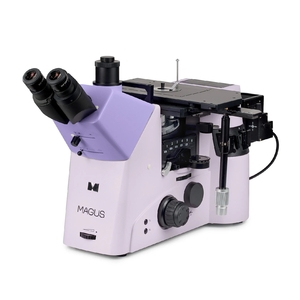

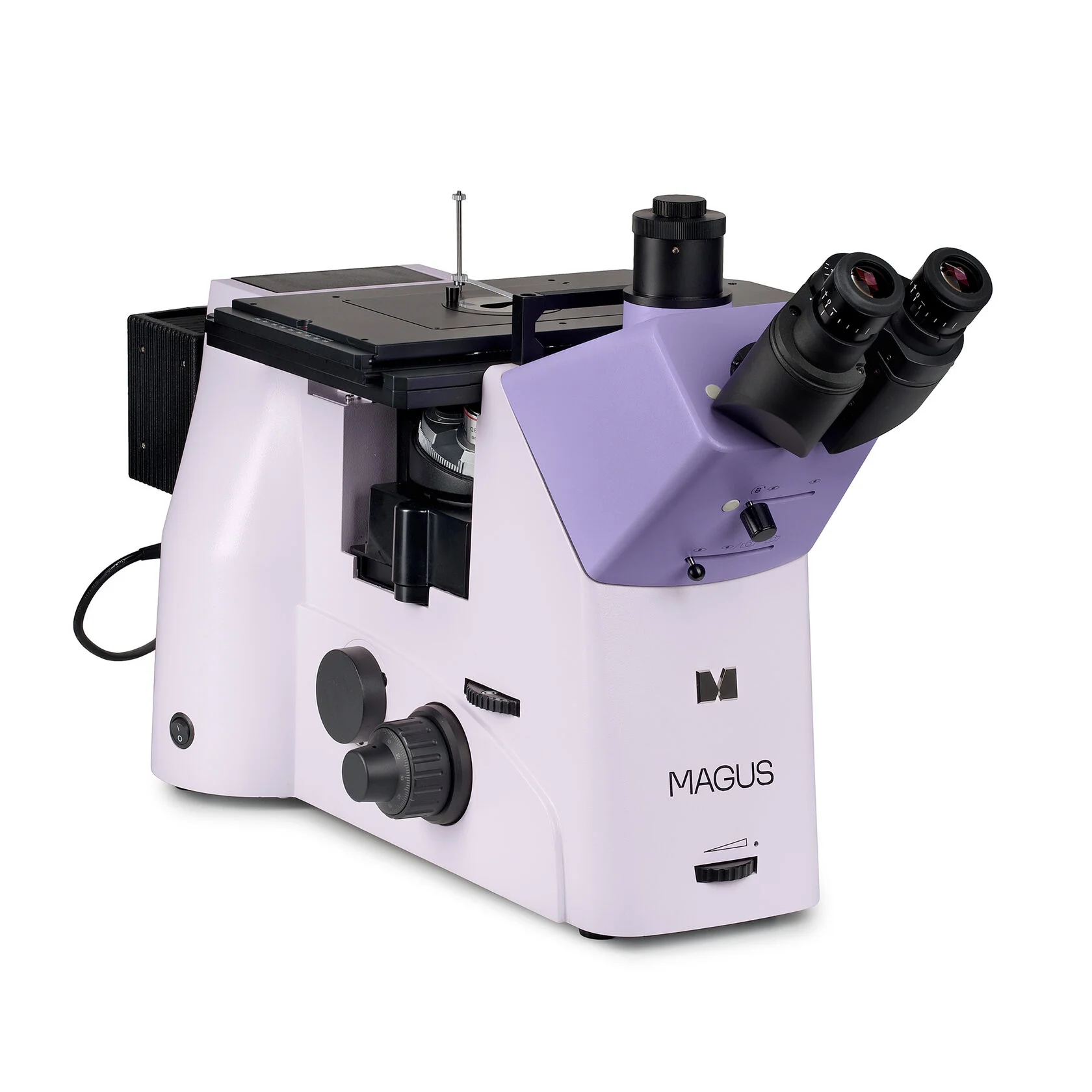

Микроскоп металлографический инвертированный MAGUS Metal V790 DIC

Микроскоп металлографический инвертированный MAGUS Metal V790 DIC.
Увеличение: 50–1000х или 50–1500х (с линзой 1,5х). Тринокулярная визуальная насадка с линзой Бертрана, объективы план-полуапохроматы и план-апохроматы для светлого и темного поля, галогенный осветитель отраженного света 100 Вт.

Микроскоп предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 30 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.

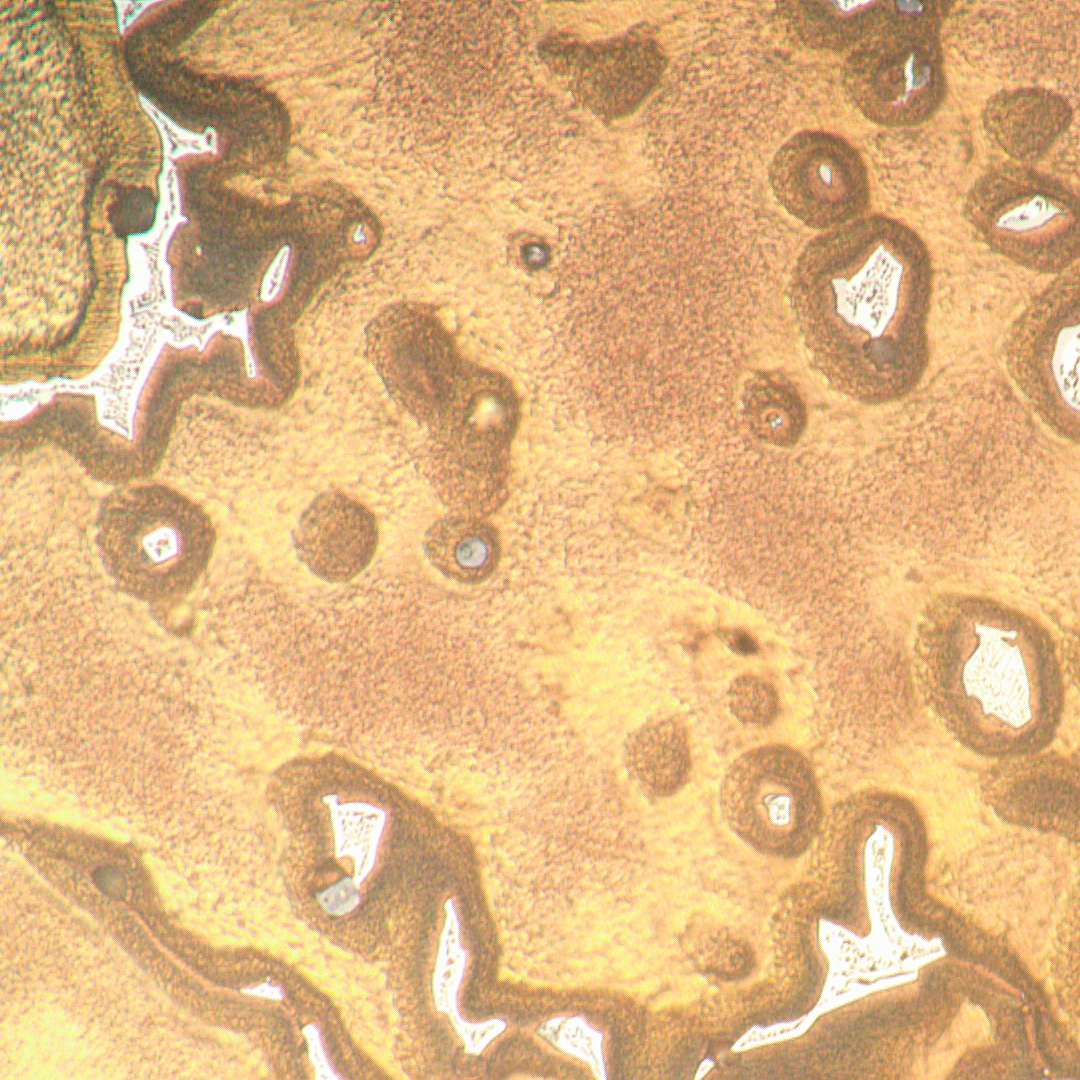

На этом микроскопе непрозрачные объекты исследуют в отраженном свете по методу светлого поля, темного поля, простой поляризации и дифференциально-интерференционного контраста.

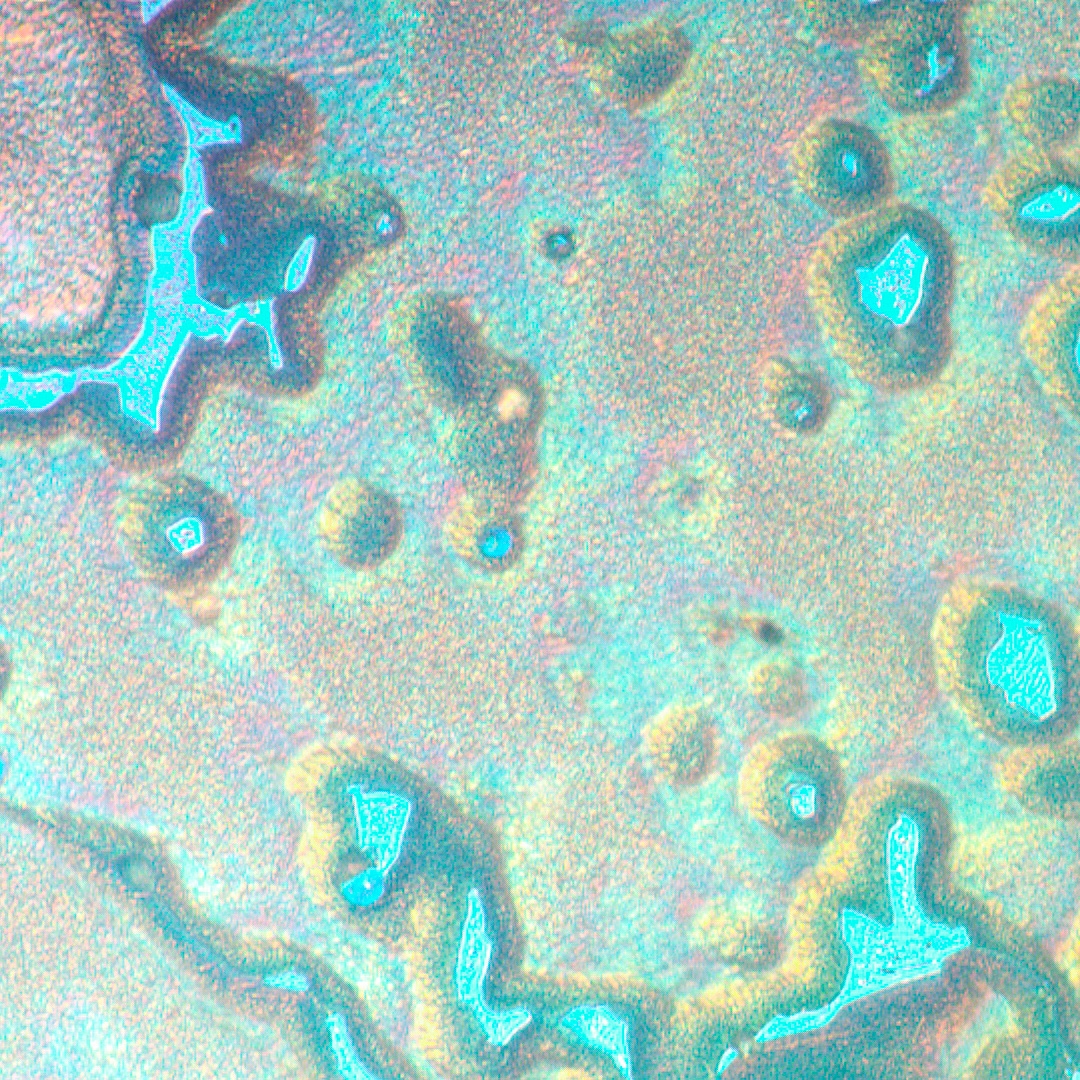

ДИК – это усовершенствованный метод поляризационного контраста. Метод повышает глубину резкости и четкость изображения, предоставляет дополнительную информацию о структуре объекта исследования, визуализирует цветом неровности на изучаемых поверхностях. Плоские поверхности окрашиваются одинаково, а поверхность даже с минимальными перепадами высоты будет неоднородной по цвету. Объект исследования выглядит рельефным.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Основные особенности микроскопа:

• Применяется для изучения непрозрачных габаритных объектов массой до 30 кг
• Линза Бертрана для коноскопии и ортоскопии
• Линза дополнительного увеличения повышает кратность микроскопа в 1,5 раза, вводится в оптический путь переключателем на насадке

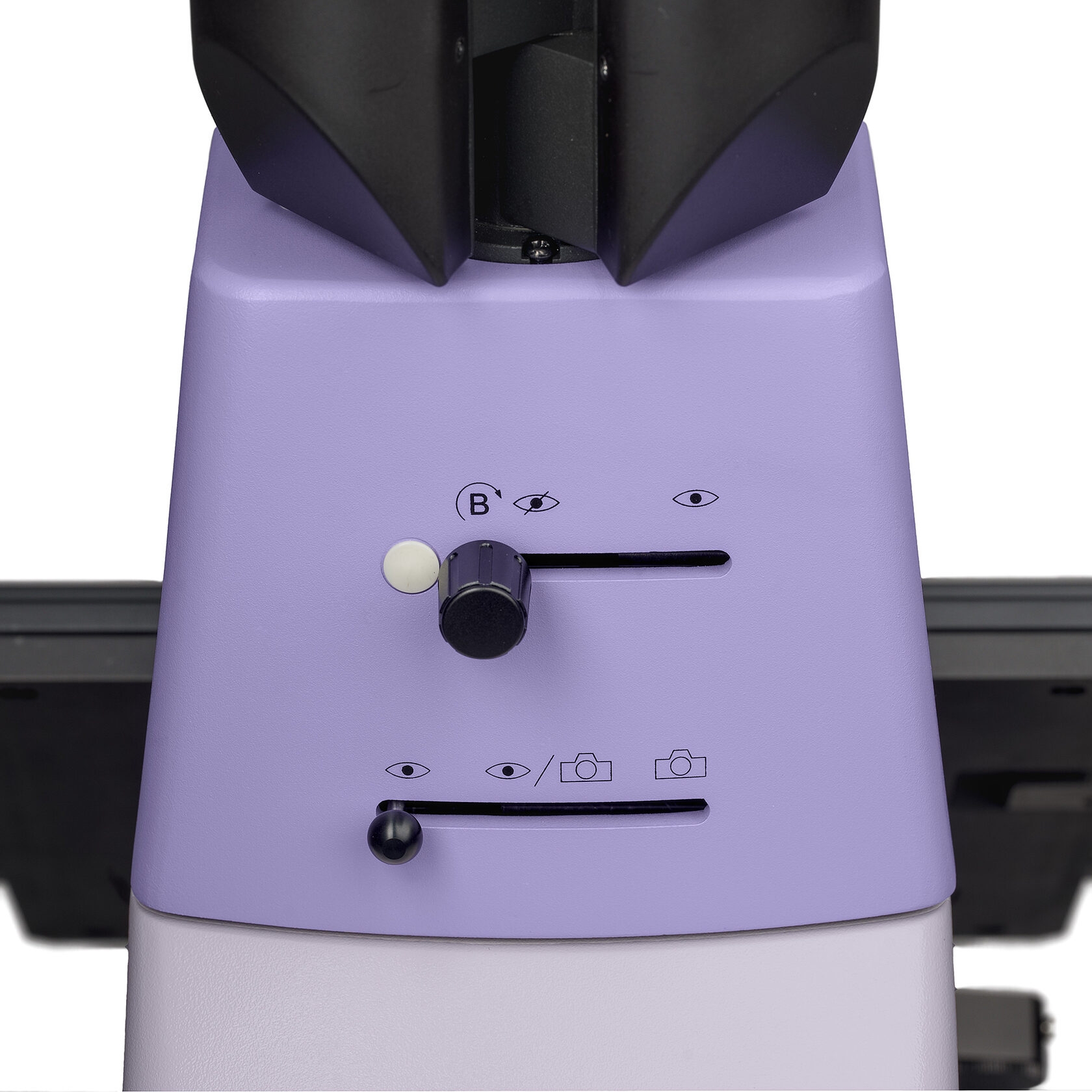

• Три независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и два боковых канала визуализации на корпусе; переключение светового потока на тринокулярной насадке – 100/0, 50/50, 0/100, на корпусе – 100/0 и 20/80 (правый фотопорт), 100/0 и 0/100 (левый фотопорт)
• Объективы план-полуапохроматы и план-апохроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле

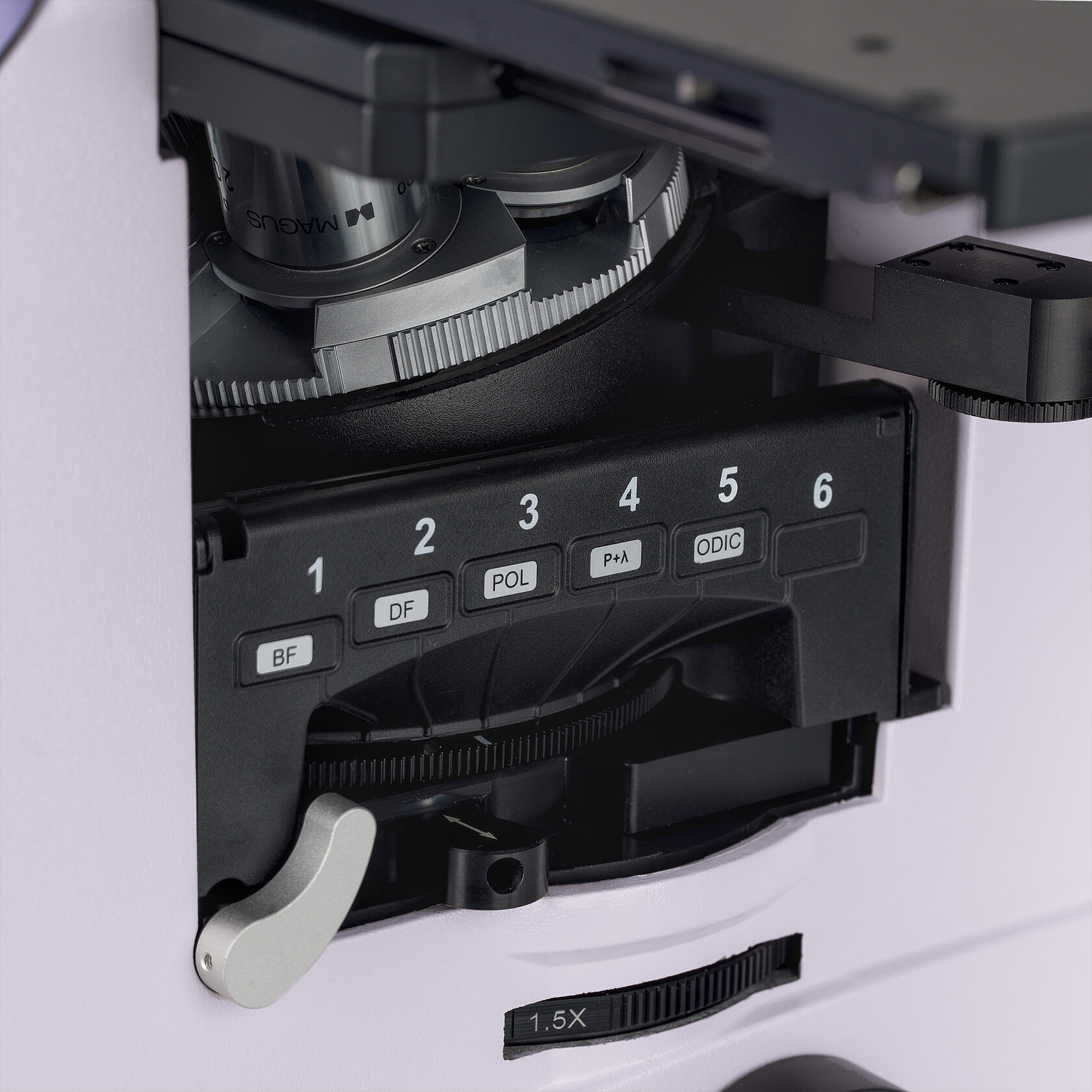

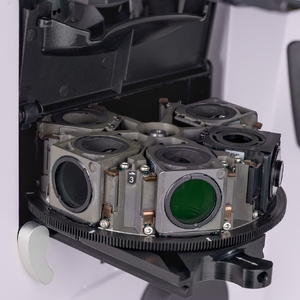

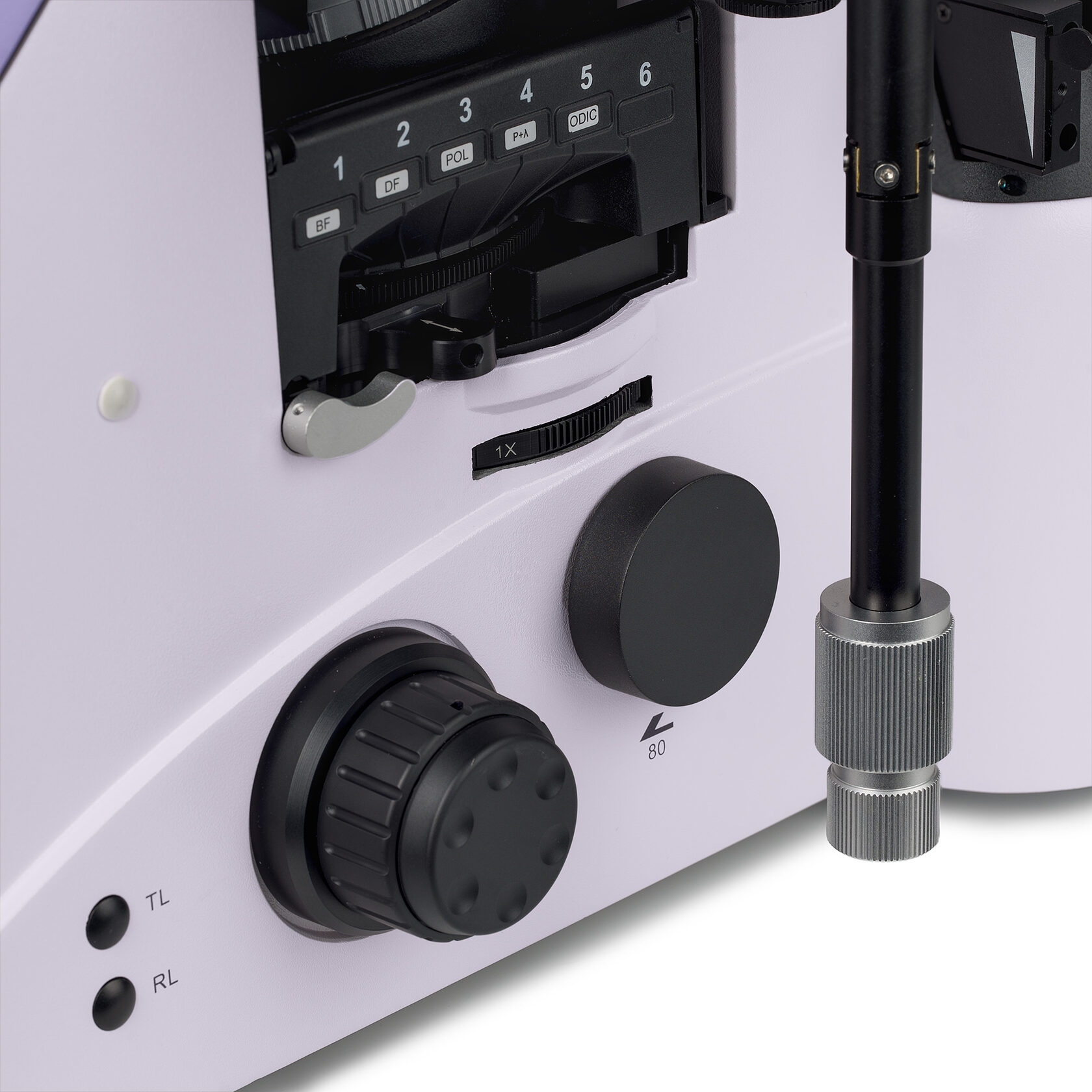

• Многофункциональная турель с 6 слотами для установки модулей разных методов контраста
• Галогенный осветитель отраженного света увеличенной мощности 100 Вт – специально для работы в темном поле
• Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступны методы светлого поля, темного поля, простой поляризации, ДИК
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Предметный столик большого размера со вставками и длинной ручкой управления для удобной работы

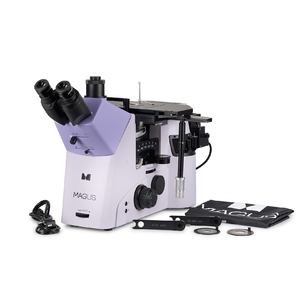

Комплектация:

• Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком, револьвером объективов и турелью для установки модулей контраста
• Фонарь лампы
• Тринокулярная визуальная насадка с линзой Бертрана
• Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 5х/0,15 ∞/- WD 20 мм
• Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 10х/0,30 ∞/- WD 11 мм
• Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 20х/0,45 ∞/0 WD 3,1 мм
• Объектив план-апохромат, рассчитанный на бесконечность: Plan Apo BD 50х/0,80 ∞/0 WD 1 мм
• Объектив план-апохромат, рассчитанный на бесконечность: Plan Apo BD 100х/0,90 ∞/0 WD 1 мм
• Окуляр 10x/23 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
• Наглазник на окуляр (2 шт.)
• ДИК-слайдер для объективов (2 шт.)
• Устройство простой поляризации
• Набор светофильтров
• Переходник под крепление C-mount для работы с камерой
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Характеристики:

• Конструкция микроскопа: инвертированный
• Поле изображения: плоское
• Методы исследования в отражённом свете: светлое поле, темное поле, поляризованный свет, дифференциально-интерференционный контраст (ДИК)
• Увеличение (базовая комплектация): 50–1000×
  *Со встроенной линзой дополнительного увеличения 1,5×: до 1500×
• Длина тубуса: бесконечность (∞)
• Визуальная насадка: тринокулярная с линзой Бертрана, тип Зидентопф, угол наклона 45°
• Распределение светового потока (окуляры / канал визуализации): 100/0, 50/50, 0/100
• Межзрачковое расстояние: 48–75 мм
• Посадочный диаметр окуляров: 30 мм
• Окуляры: 10×/23 с диоптрийной коррекцией ±5D, удалённый зрачок

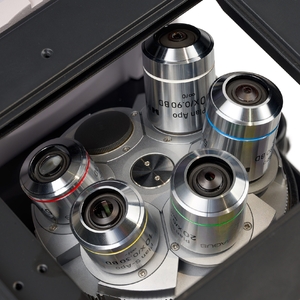

• Револьверное устройство: на 6 объективов, с ДИК-слотом
• Тип коррекции объективов: план-полуапохроматы и план-апохроматы, рассчитаны на длину тубуса «бесконечность» (∞), парфокальная высота 45 мм
• Объективы (метод контрастирования — светлое и темное поле):
  • 5×/0,15 / раб. расст. 20 мм
  • 10×/0,30 / раб. расст. 11 мм
  • 20×/0,45 / раб. расст. 3,1 мм
  • 50×/0,80 / раб. расст. 1 мм
  • 100×/0,90 / раб. расст. 1 мм

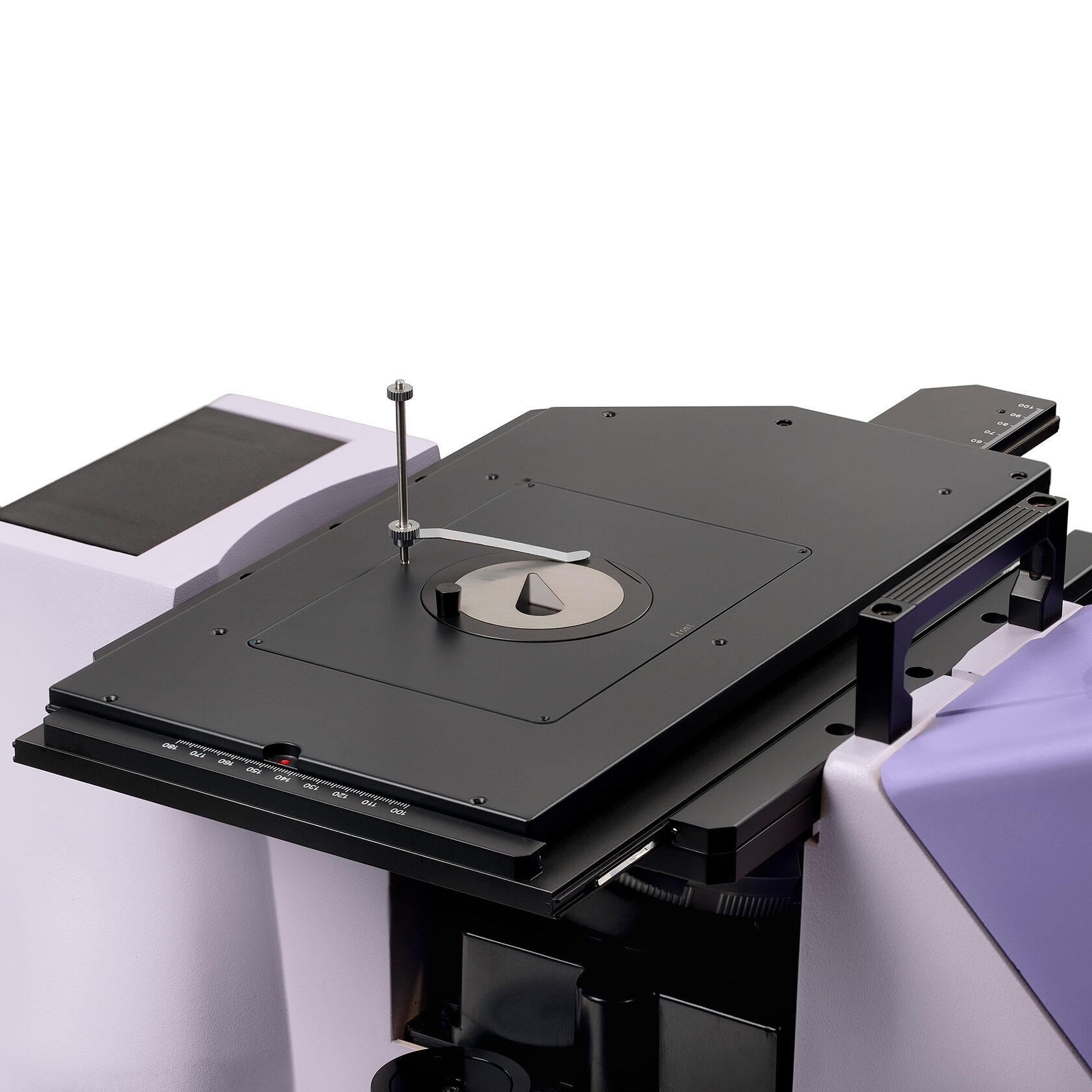

• Предметный столик: 340 × 230 мм, двухкоординатный трёхслойный механический;
  коаксиальная ручка перемещения по осям X/Y с низким расположением и возможностью отклонения;
  максимальная нагрузка — 30 кг; сменные вставки
• Диапазон перемещения столика (X/Y): 130 × 85 мм
• Механизм фокусировки: коаксиальные рукоятки грубой и тонкой фокусировки, расположены с двух сторон
• Ход грубой фокусировки: 10 мм
• Ход тонкой фокусировки: 0,2 мм/оборот
• Цена деления тонкой фокусировки: 2 мкм
• Механизм регулировки жёсткости грубой фокусировки: есть
• Механизм блокировки грубой фокусировки: есть
• Способ освещения: отражённый свет
• Осветительная система отражённого света:
  • турель для установки модулей контраста

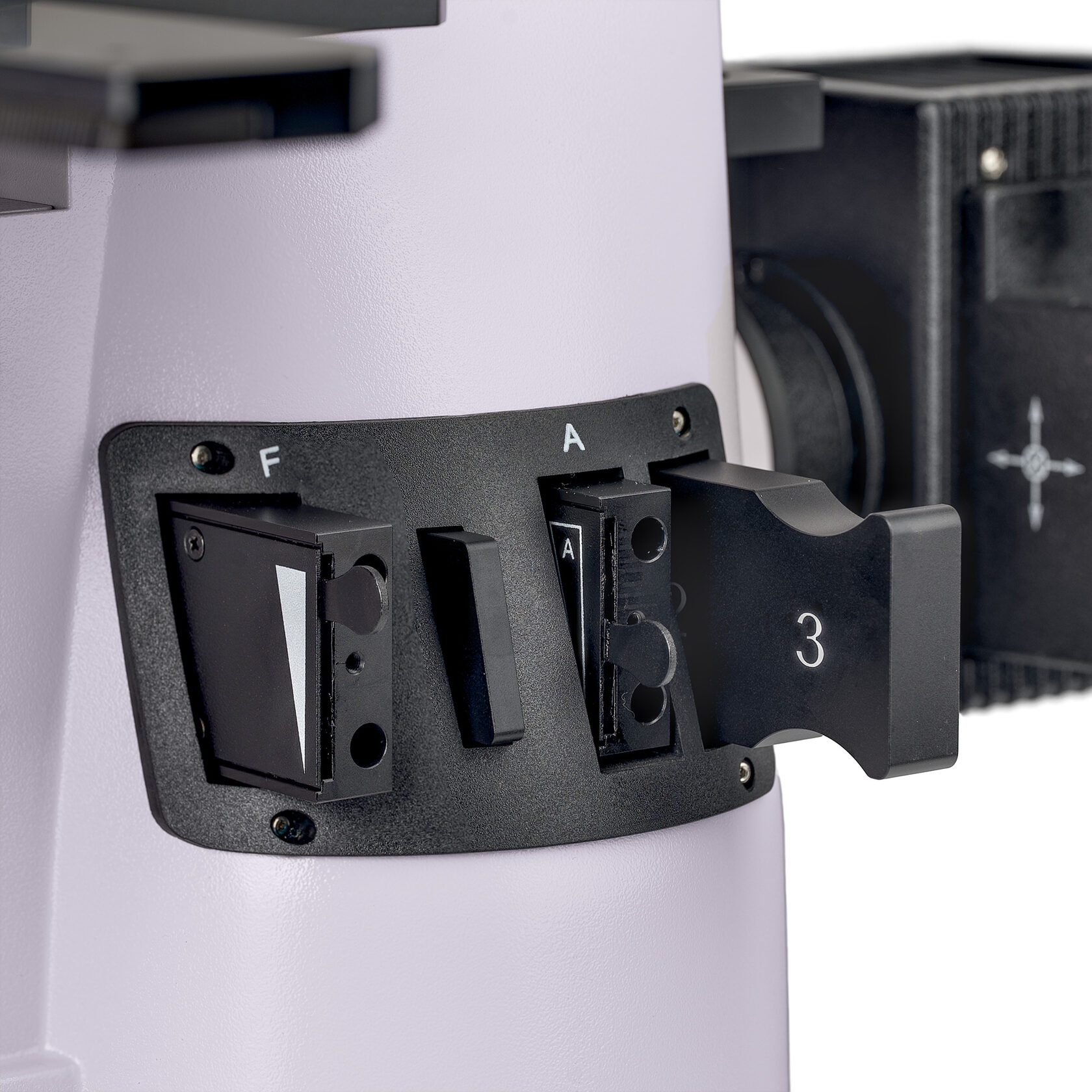

  • полевая и апертурная диафрагмы
  • поляризатор и анализатор
  • набор светофильтров
• Источник отражённого света: галогенная лампа 12 В / 100 Вт с регулировкой яркости
• Устройство ДИК:
  • ДИК-слайдер для объективов 5–20×
  • ДИК-слайдер для объективов 50–100×
• Устройство простой поляризации:
  • поляризатор — неподвижный
  • анализатор — вращается на 360°
• Источник питания: сеть переменного тока 220 ± 22 В / 50 Гц
• Рабочая температура: 5–40 °C
• Рабочая влажность: 20–80 %
