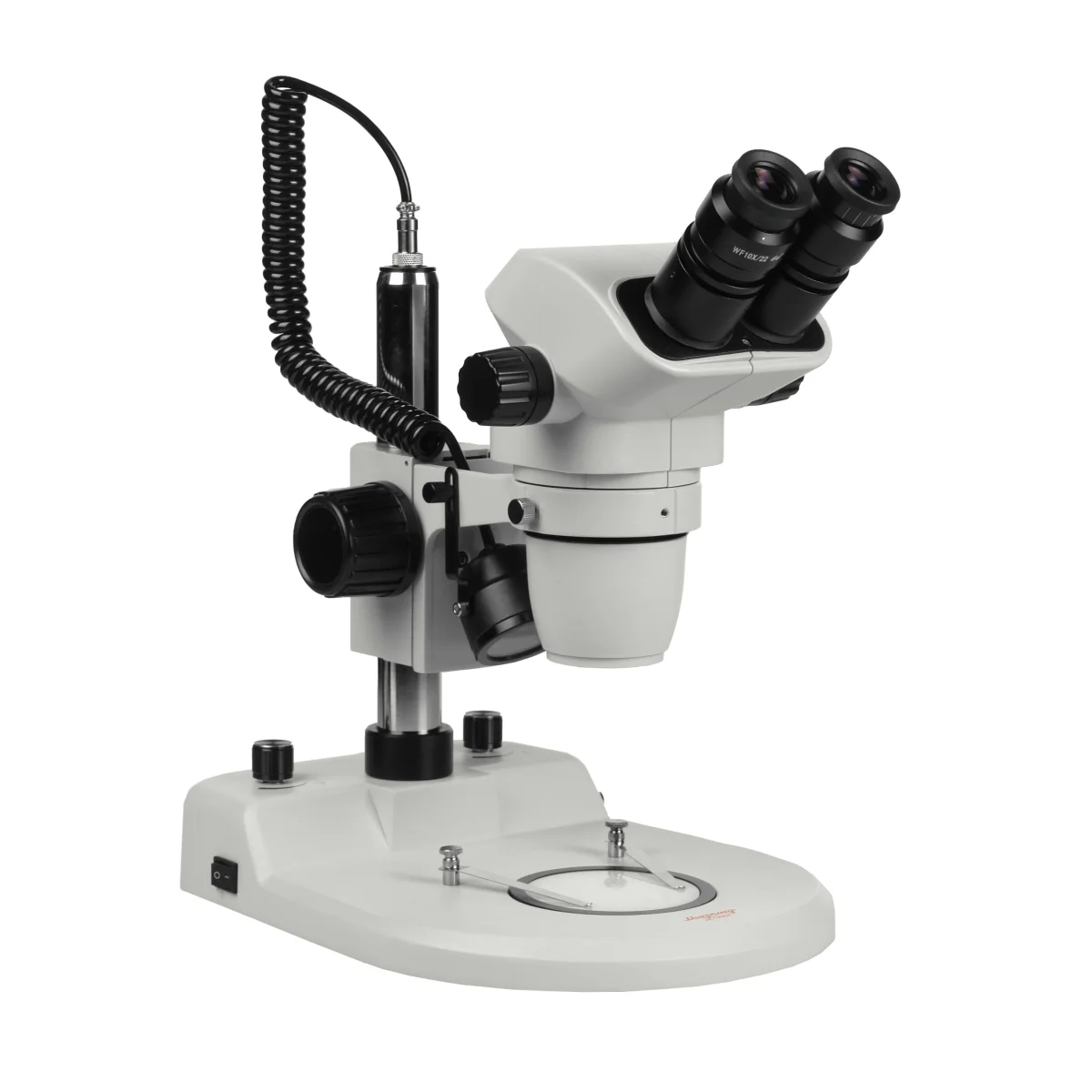

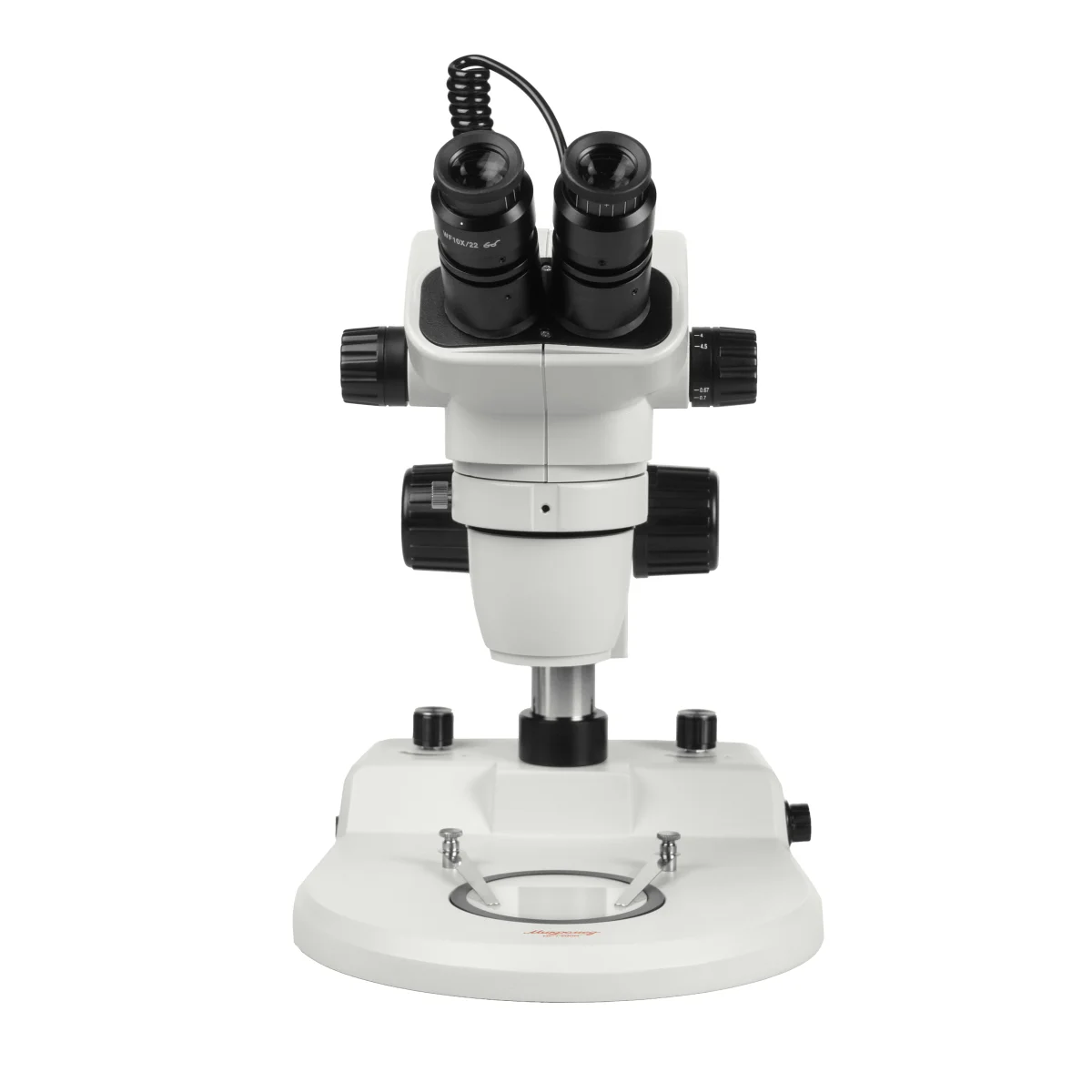

Микроскоп стерео Микромед MC-7-ZOOM
Области применения
Большое рабочее расстояние микроскопа позволяет исследовать не только плоские, но и крупные объемные объекты. Благодаря наблюдаемому неперевернутому изображению и возможности наблюдений как в отраженном, так и в проходящем свете микроскоп с успехом используется для проведения разнообразных точных работ, таких как препарирования в биологии и выполнение тонких технологических операций в промышленности.
Он широко применятся в медико-биологических лабораториях, промышленности, материаловедении, биотехнологии, фармацевтике, сельском хозяйстве, криминалистике. Микроскоп используется при реставрационных работах, на производстве и в учебном процессе.
Качество изображения
Микроскоп МС-7 ZOOM входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся отменным качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Высокое качество изображения, создаваемое микроскопом, во многом определяется точно рассчитанными и изготовленными объективами. Благодаря конструкции с исправленными аберрациями с применением специальных сортов оптического стекла обеспечивается высокая резкость и яркость изображения во всем диапазоне увеличений. Поэтому наблюдатель видит естественное изображение с высоким разрешением по всему полю вне зависимости от выбранного увеличения, как при наблюдении в окуляры, так и при записи файлов.

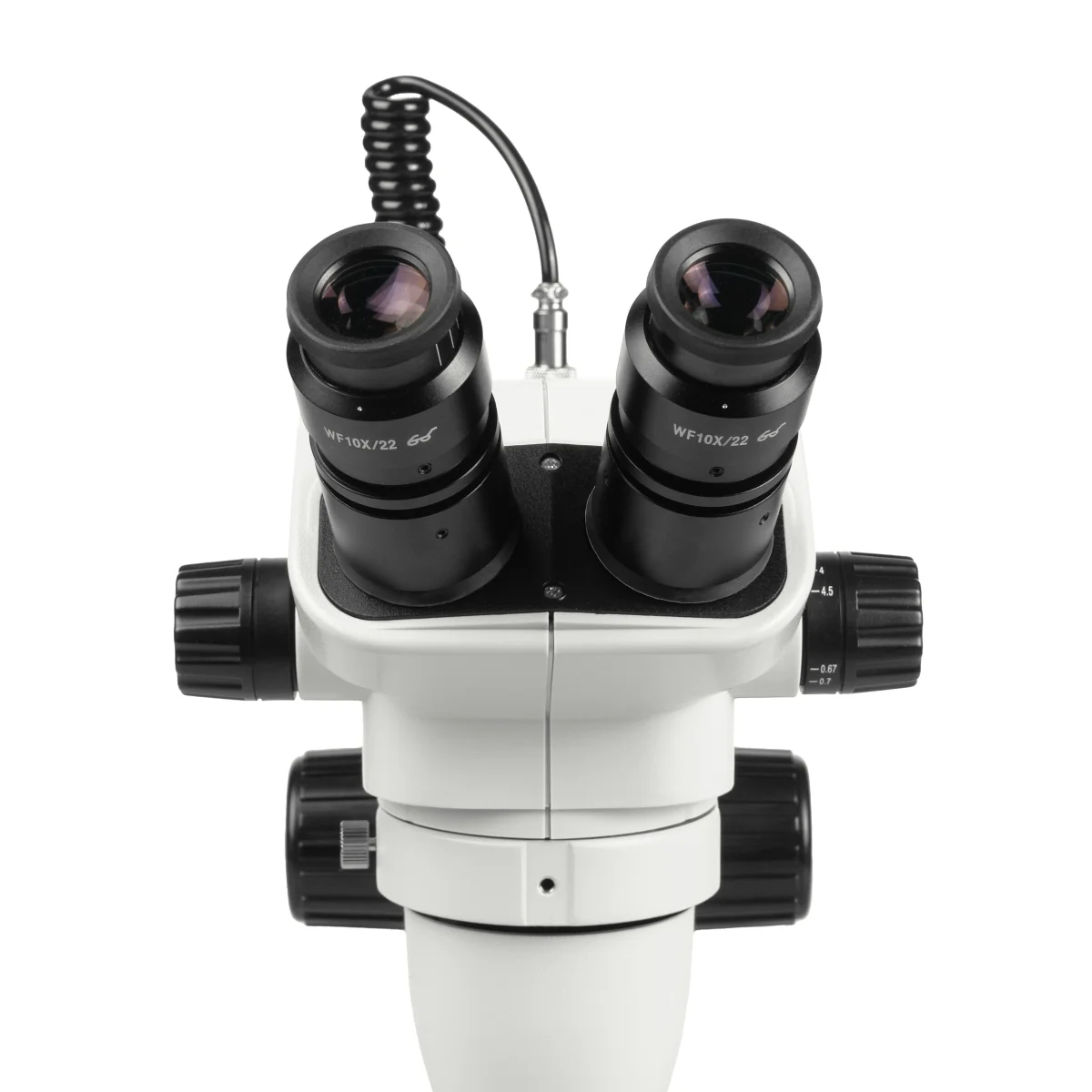

Оптическая головка Zoom
Микроскоп Микромед МС-7 ZOOM построен по оптической схеме Грену и для наблюдения выраженного стереоскопического эффекта при наблюдении трехмерных объектов снабжен двумя объективами, расположенными под углом к плоскости исследуемого предмета.
Объективы микроскопа имеют переменное увеличение от 0.67х до 4.5х, что обеспечивает плавное изменение масштаба наблюдаемого изображения в 6.7 раза. Оптическая конструкция объективов позволяет сохранять точную фокусировку на всех увеличениях. Изменения увеличения производится вращением рукоятки зуммирования.
Особенностью оптической головки является регулировка межзрачкового расстояния, она производится простым передвижением окулярных тубусов в стороны. Оптическая головка микроскопа снабжена призменной оборачивающей системой, благодаря которой наблюдатель всегда видит не перевернутое, а прямое и яркое изображение.
Дополнительная оптика
Микроскоп комплектуется окулярами широкого поля WF 10х/22. Общее увеличение микроскопа с ними составляет от 6.7х до 45х. Окуляры имеют конструкцию с вынесенным выходным зрачком, что позволяет вести комфортное наблюдение как в очках, так и без них. Каждый окуляр микроскопа снабжен собственным механизмом диоптрийной коррекции. Для микроскопа доступны разнообразные дополнительные окуляры с увеличением до 30х.
Конструкция оптической головки микроскопа позволяет применять оптические насадки на объективы. Выпускается четыре вида насадок - с увеличениями 0,5х, 0,75х, 1,5х и 2х.
Их применение позволяет в широких пределах изменять увеличение и рабочее расстояние микроскопа. Также при использовании насадок изменяется размер поля зрения. Значения увеличений, рабочих расстояний и размеров полей зрения при использовании различных насадок приведены в их описаниях.
Использование дополнительных окуляров и оптических насадок позволяет изменять общий диапазон увеличений микроскопа в пределах от 3.4х до 270х.
Постоянное рабочее расстояние
Рабочее расстояние микроскопа без применения дополнительных насадок составляет 105 мм и оптика микроскопа позволяет сохранять его неизменным при всех увеличениях. Также рабочее расстояние остается неизменным и при смене окуляров.

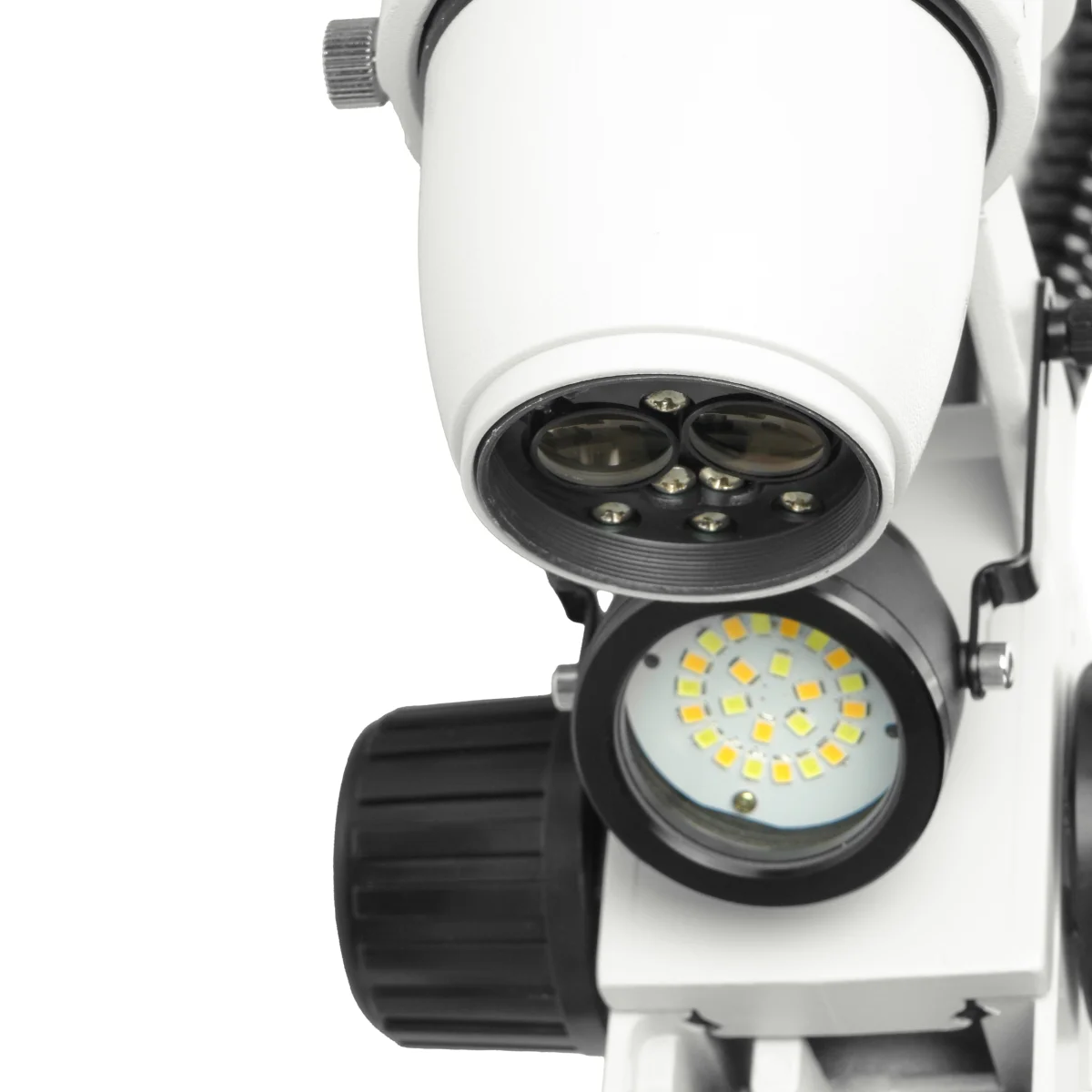

Отраженный и проходящий, теплый и холодный
Микроскоп оборудован осветителями отраженного и проходящего света. Особенностью осветителей является источник света – светодиодная матрица с технологией bi-color. Это позволяет использовать в зависимости от задач теплый свет с Тцв. = 3600⁰К или холодный свет
с Тцв. = 6500⁰К. Изменение цветовой температуры производится дискретно с помощью поворотного регулятора справа на основании микроскопа.
Осветитель отраженного света имеет мощность 3 Вт, он обеспечивает косое верхнее освещение объекта, хорошо подчеркивающее его объем, и используется для подсветки непрозрачных или полупрозрачных объектов. Осветитель создает равномерное освещение поверхности диаметром до 200 мм. Для регулировки осветитель снабжен поворотными кронштейнами.

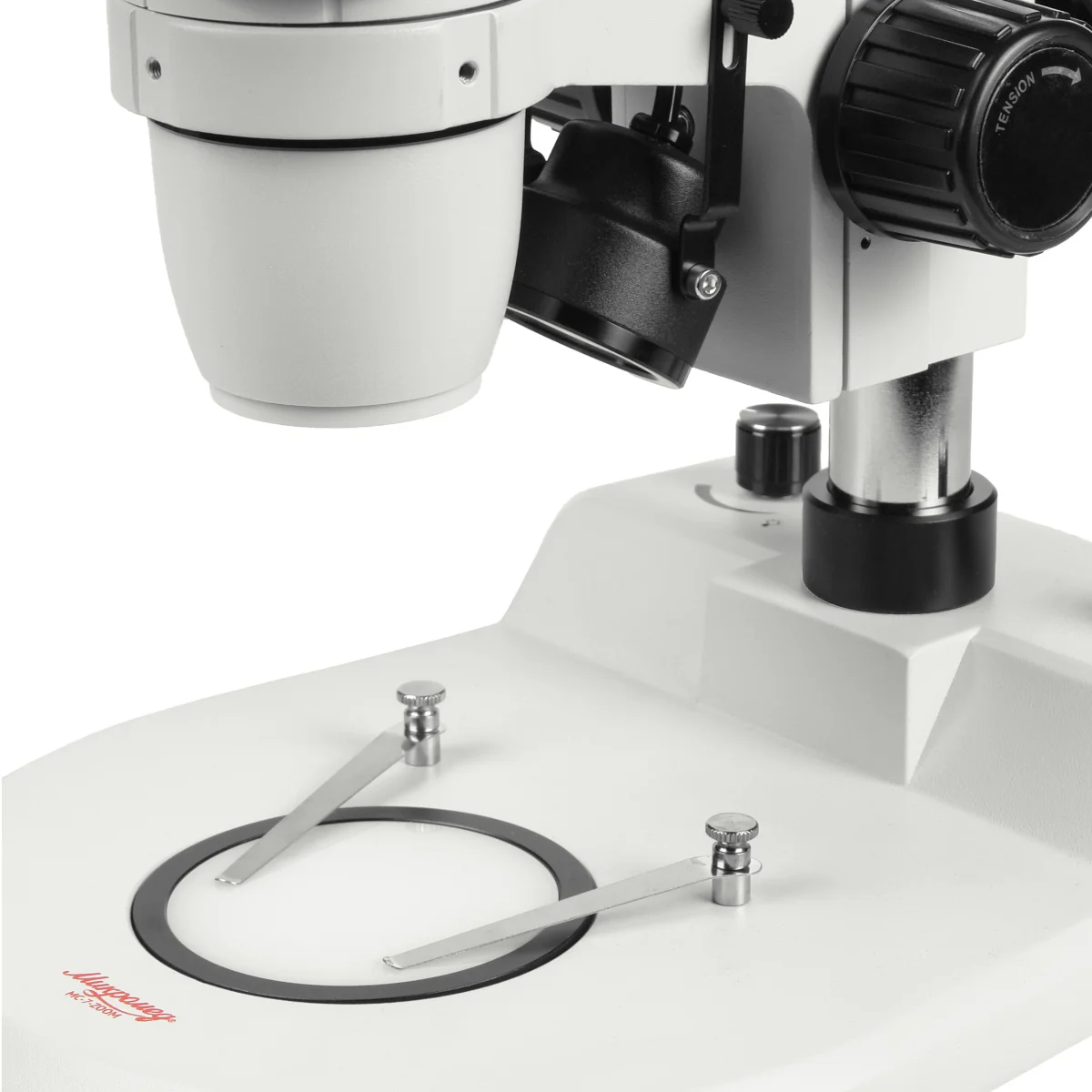

Осветитель проходящего света встроен в основание и имеет мощность 5 Вт. Для размещения объекта исследования применяются круглые вставки, устанавливаемые в гнездо основания.
В комплекте микроскопа имеется полупрозрачная матовая вставка для проходящего света, черная и белая для работы в отраженном свете.
Осветители имеют независимую регулировку яркости и общий переключатель цветовой температуры. При необходимости оба осветителя могут использоваться одновременно.
Механизм фокусировки
Для фокусировки микроскопа используется прецизионный зубчато - реечный механизм, обеспечивающий плавное и точное движение оптической головки. Перемещение осуществляется по свободным от люфтов демпфированным направляющим в диапазоне 50 мм. Величина перемещения оптической головки по штативной штанге 125 мм.
Конструкция механизма обеспечивает плавный ход и точность фокусировки. Механизм не нуждается в самостоятельной регулировке усилия – он отрегулирован на производстве, что обеспечивает комфортную работу и препятствует самопроизвольному опусканию головки.
Основание и штатив
Благодаря схеме Грену микроскоп имеет компактные размеры и занимает минимум рабочего пространства. Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава и имеют защитное покрытие с антистатическими свойствами. Штативная штанга из полированной стали с покрытием хромом.
Конструкция и материалы гарантируют надежность и устойчивость конструкции, точность настроек и длительный срок службы микроскопа.
ОСОБЕННОСТИ:
• Прямое и яркое изображение наблюдаемого объекта.
• Значительное рабочее расстояние 105 мм позволяет исследовать крупные объекты.
• Дополнительные насадки увеличивают рабочие расстояния до 177 мм.
• Увеличение микроскопа плавно регулируется в диапазоне от 6.7х до 45х.
• Точная фокусировка и резкость изображения сохраняются на всех увеличениях.
• Дополнительные насадки и окуляры расширяют диапазон увеличений от 3.4х до 270х.
• Оптика высокого класса с просветляющим покрытием обеспечивает высокий контраст.
• Антигрибковое покрытие оптики позволяет сохранять высокие оптические характеристики при
биологических исследованиях.
• Осветители проходящего и отраженного света с изменяемой цветовой температурой.
• Основание микроскопа и корпус визуальной насадки изготовлены из алюминиевого сплава,
штатив из хромированной полированной стали.

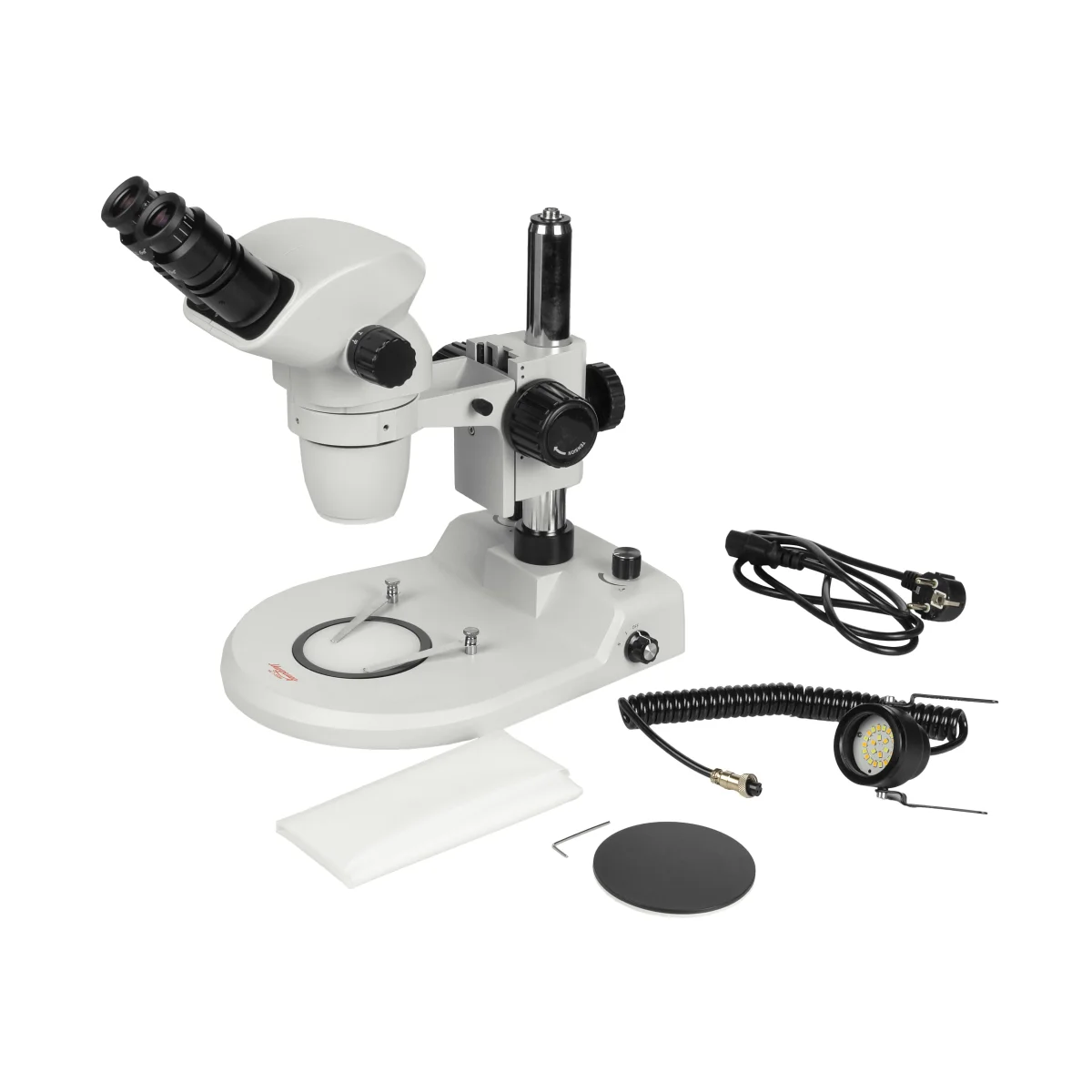

КОМПЛЕКТАЦИЯ
Составные части
• Основание микроскопа со встроенным осветителем проходящего света, штативной штангой
и блоком питания с регулировкой яркости - 1 шт.
• Оптическая головка с объективами, окулярными тубусами и встроенным механизмом
зуммирования - 1 шт.
• Кронштейн оптической головки с механизмом фокусировки - 1 шт.
Сменные части
• Осветитель отраженного света на LED матрице bi-color с кронштейнами - 1 шт.
• Вставка полупрозрачная матовая Ø95 мм - 1 шт.
• Вставка белая Ø95 мм - 1 шт.
• Вставка черная Ø95 мм - 1 шт.
• Окуляр WF 10х/22 мм - 2 шт.
Принадлежности и запасные части
• Ключ шестигранный 1.5 мм - 1 шт.
• Винт крепления оптической головки - 1 шт.
• Винт крепления осветителя с шайбой - 2 шт.
• Кабель питания - 1 шт.
• Руководство по эксплуатации и гарантийный талон
- Модель: Микромед MC-7-ZOOM;
- Тип микроскопа: Стереоскопический;
- Оптическая схема: Грену;
- Увеличение в базовой комплектации, крат: 6.7 - 45;
- Увеличение с дополнительной оптикой, крат: 3.4 - 270;
- Объектив переменного увеличения, крат: 0.67 - 4.5;
- Коэффициент зуммирования: 6.7 : 1;
- Окуляры в базовой комплектации: WF 10х/22 широкопольные с вынесенным зрачком и диоптрийной коррекцией;
- Окуляры дополнительно: WF 15/16, WF 20/12, WF 25/9, WF 30/8;
- Рабочее расстояние в базовой комплектации, мм: 105;
- Рабочее расстояние с дополнительной оптикой, мм: 26 - 177;
- Размер поля зрения в базовой комплектации, мм: 32.8 - 4.9;
- Размер поля зрения с дополнительной оптикой, мм: 65.7 - 0.9;
- Дополнительные насадки на объективы, крат: 0.5, 0.75, 1.5, 2.0;
Визуальная насадка
- Тип: Бинокулярная;
- Увеличение насадки, крат: 1;
- Угол поворота насадки, град: 360;
- Угол наклона тубусов, град: 45;
- Межзрачковое расстояние, мм: 54...76;
- Посадочный диаметр окуляров, мм: 30.0;
- Диоптрийная настройка на обоих окулярах, дптр: ±5;
- Посадочный диаметр оптической головки, мм: 76;
Механизм фокусировки
- Тип: Рукоятки фокусировки с двух сторон;
- Диапазон перемещения визуальной насадки, мм: 125;
- Диапазон хода механизма фокусировки, мм: 50;
Штатив
- Высота штанги, мм: 250;
- Диаметр штанги, мм: 32;
Подсветка
- Источник проходящего света: Светодиодная матрица bi-color, 5 Вт;
- Источник отраженного света: Светодиодная матрица bi-color, 3 Вт;
- Цветовая температура, ⁰К: Переключаемая 6500/3600;
Прочее
- Вставки в предметный столик: Полупрозрачная вставка Ø95 мм для проходящего света, черная вставка Ø95 мм для отраженного света, белая вставка Ø95 мм для отраженного света;
- Диапазон рабочих температур, °C: +5… +40;
- Питание, В/Гц: Сеть переменного тока 115 - 230 / 50 - 60;
- Габаритные размеры микроскопа (В х Г х Ш), мм: 450 х 350 х 240;
- Масса микроскопа, кг: Не более 6;
- Габаритные размеры упаковки, мм: 360 х 510 х 310;
- Масса в упаковке, кг: Не более 7;
