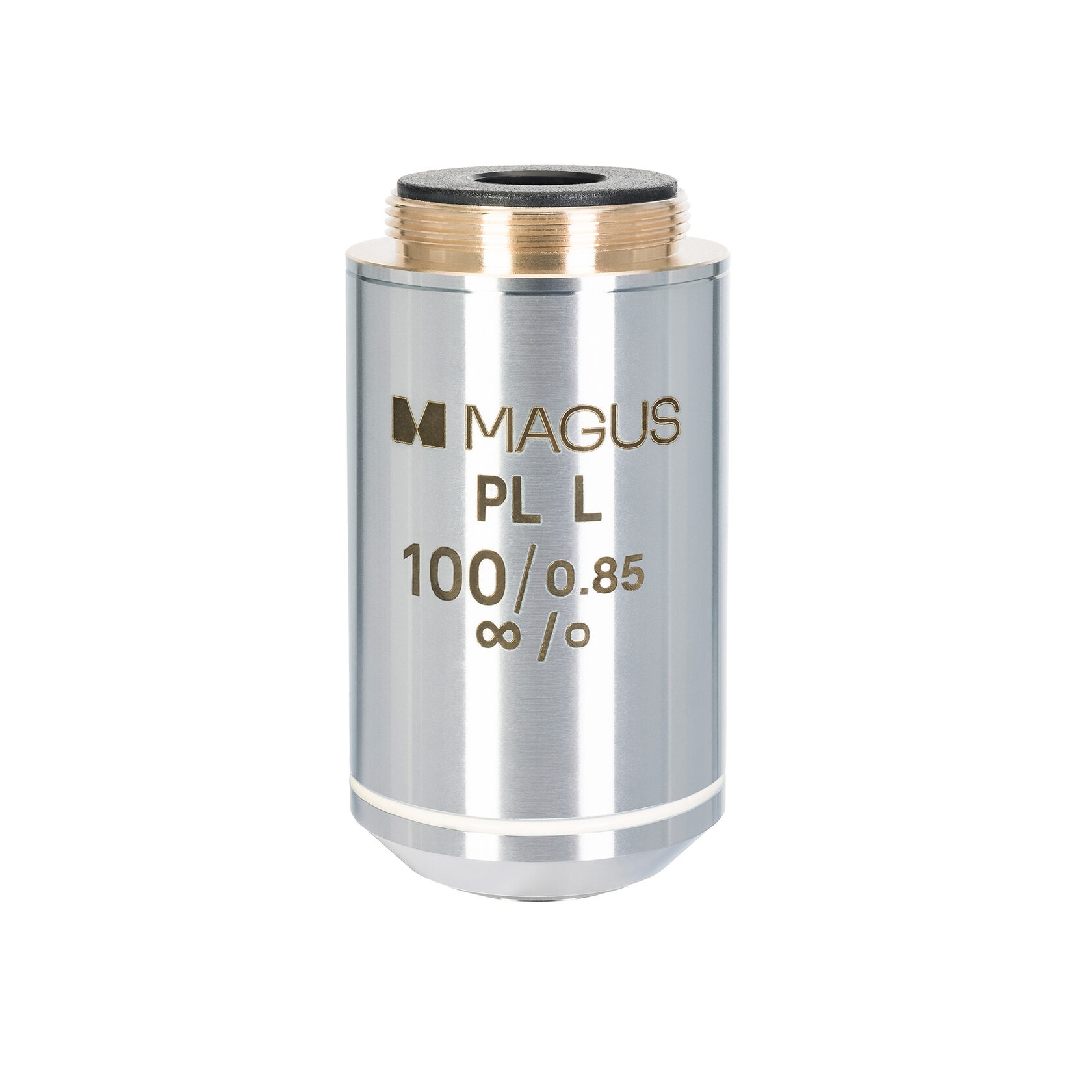

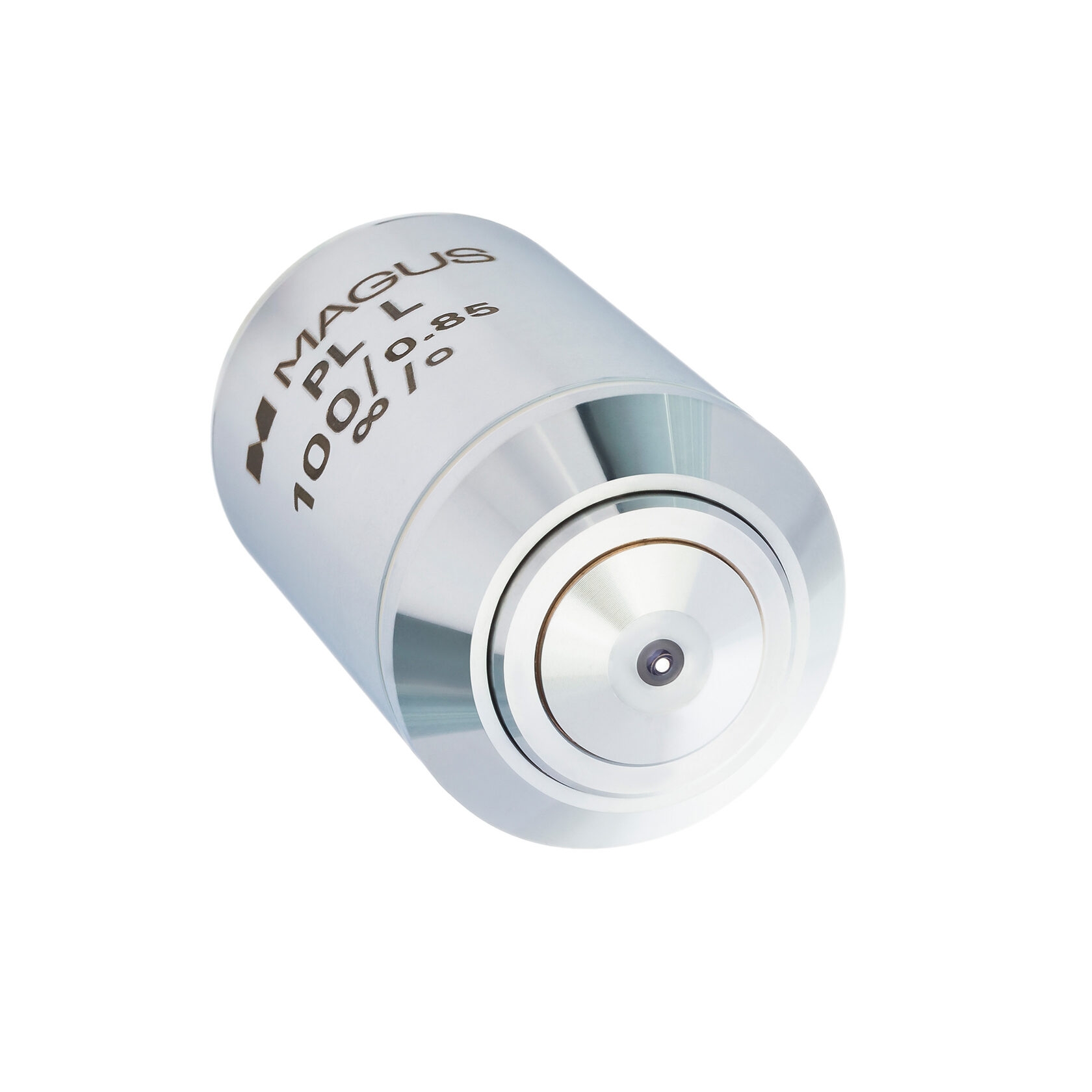

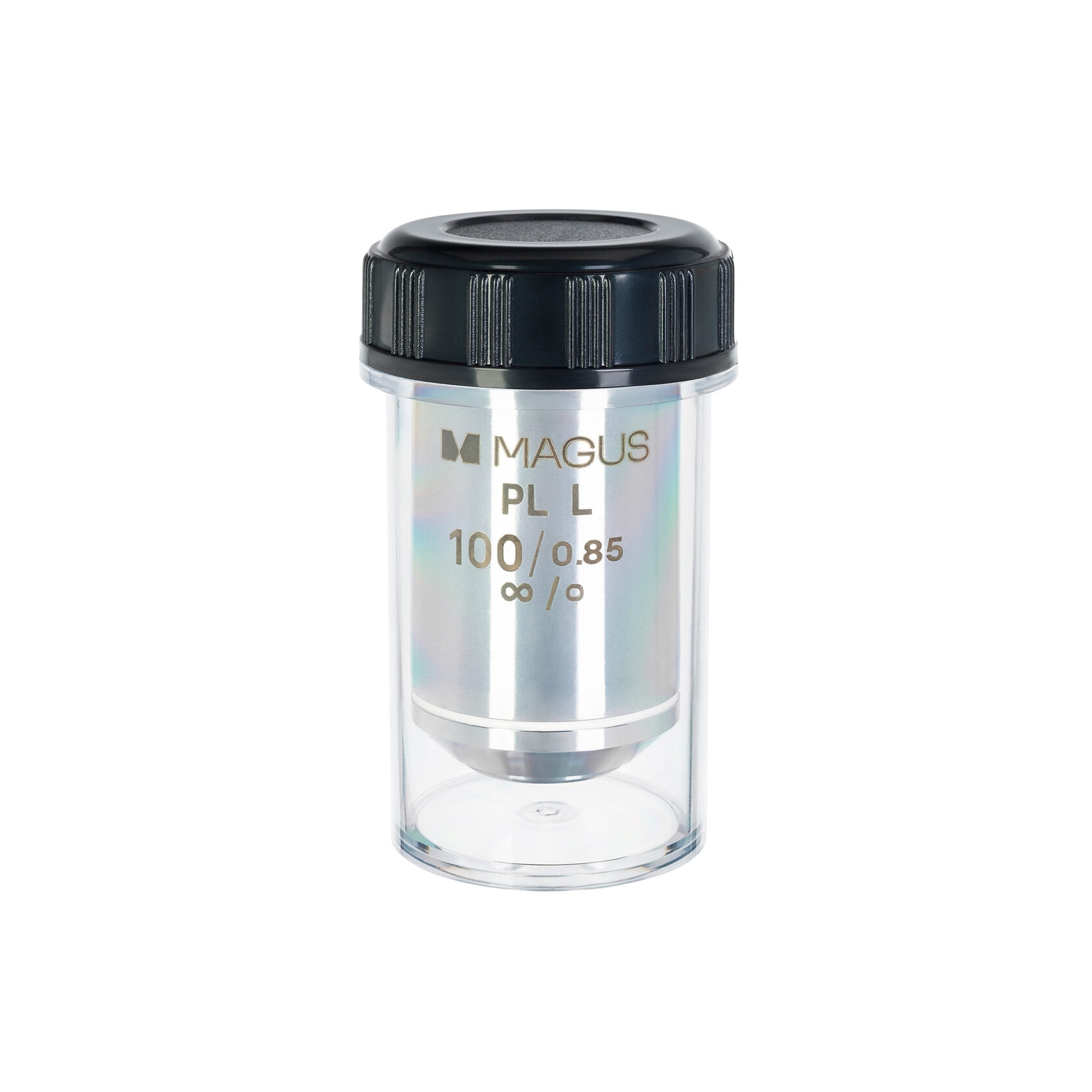

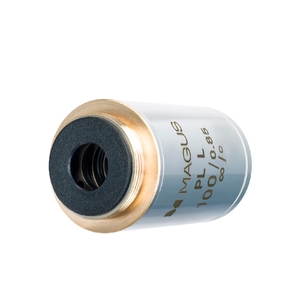

Объектив MAGUS 100PLL 100х/0,85 Plan L WD 0,40 мм

Объектив MAGUS 100PLL 100х/0,85 Plan L WD 0,40 мм
Планахромат на бесконечность. Увеличение: 100 крат. Апертура: 0,85.

Предел разрешения объектива 100х/0,85 составляет 0,33 мкм.
Хроматические аберрации скорректированы для синего и красного света, сферическая аберрация для зеленого, кривизна поля исправлена на 90% диаметра поля зрения.

Объектив рассчитан на длину тубуса «бесконечность». Парфокальная высота 45 мм. При работе с окуляром 10х/22 мм диаметр поля зрения составит 0,22 мм. Рассчитан для работы с образцами без покровного стекла.

Металлографический объектив 100х спроектирован с большим рабочим расстоянием 0,40 мм. Рабочее расстояние – расстояние от фронтальной линзы объектива до исследуемого объекта, при котором изображение объекта будет в фокусе. Объекты исследования могут иметь выраженную топографию, например, образцы печатных плат с разной высотой электронных компонентов и полупроводников. Большое рабочее расстояние исключает случайное повреждение фронтальной линзы объектива или образца при фокусировке и при повороте револьвера для смены объектива.

Нижний предел полезного увеличения микроскопа при работе с объективом 100х составляет 425х. Меньшее увеличение не позволит различить детали объекта, изображение которых формирует объектив.
Верхний предел полезного увеличения при работе с объективом 100х составляет 850х. Большее увеличение считается «бесполезным», поскольку не дает новых деталей в изображении объекта.
С объективом 100х/0,85 используйте окуляры с увеличением от 5х до 10х.

Объективы-планахроматы формируют изображение, при котором фокус одинаков и в центре, и по краям, дисторсия незначительна. Это преимущество используется для получения цифровых снимков и для работы в паре с широкопольными окулярами с полем зрения 22 мм.

Совместимость:

• Микроскоп металлографический MAGUS Metal 600
• Микроскоп металлографический MAGUS Metal 630
• Микроскоп металлографический MAGUS Metal 650
• Микроскоп металлографический инвертированный MAGUS Metal V700
• Микроскоп металлографический инвертированный MAGUS Metal V700 DIC

Характеристики:

• Материал линз: оптическое стекло
• Класс объектива по степени коррекции аберраций: планахромат
• Длина тубуса: бесконечность (∞)
• Метод контрастирования: светлое поле
• Увеличение: 100×
• Числовая апертура (NA): 0,85
• Рабочее расстояние: 0,40 мм
• Парфокальное расстояние: 45 мм
• Толщина покровного стекла: без покровного стекла
• Пружинящая оправа: есть
• Иммерсия: не требуется
• Материал корпуса: медь
