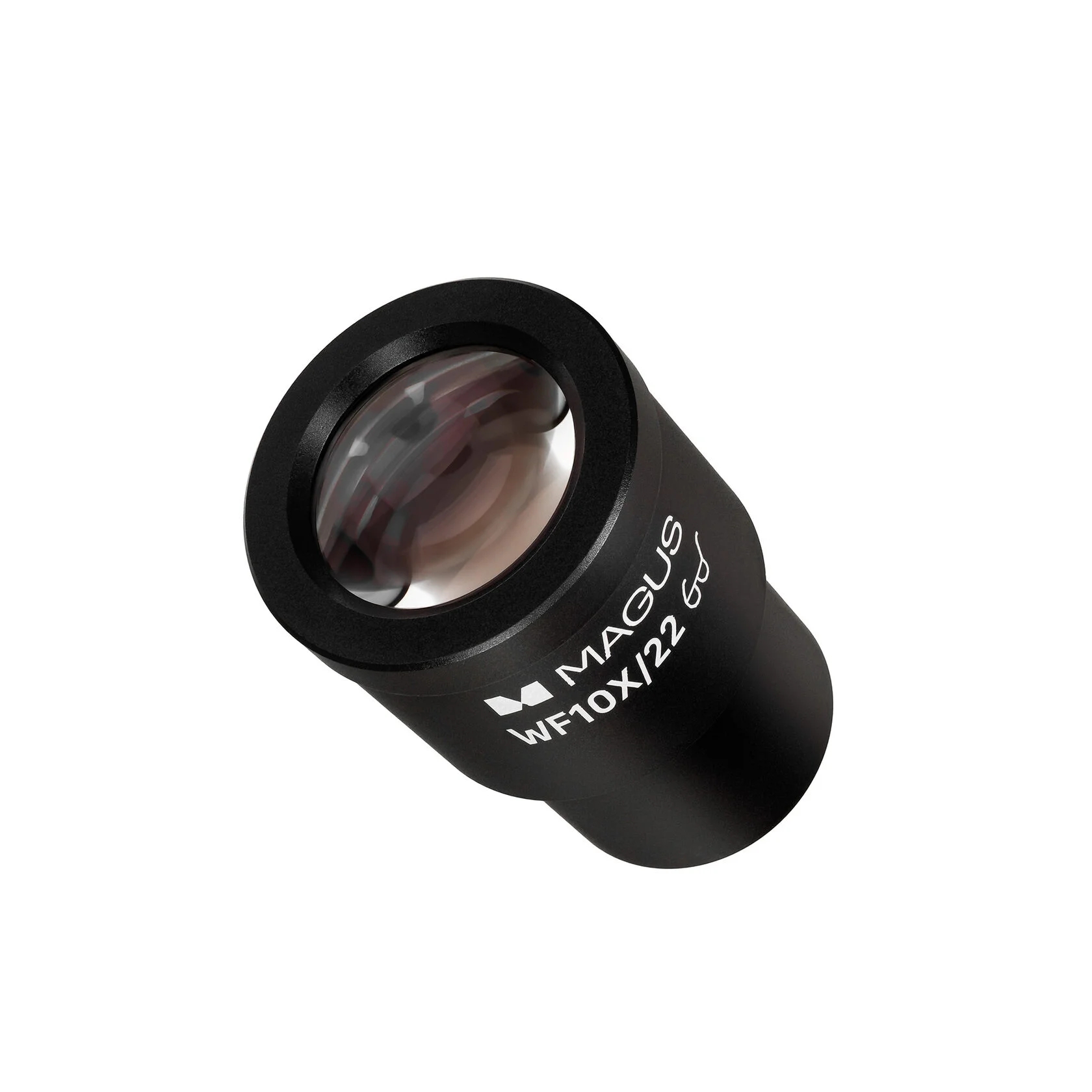

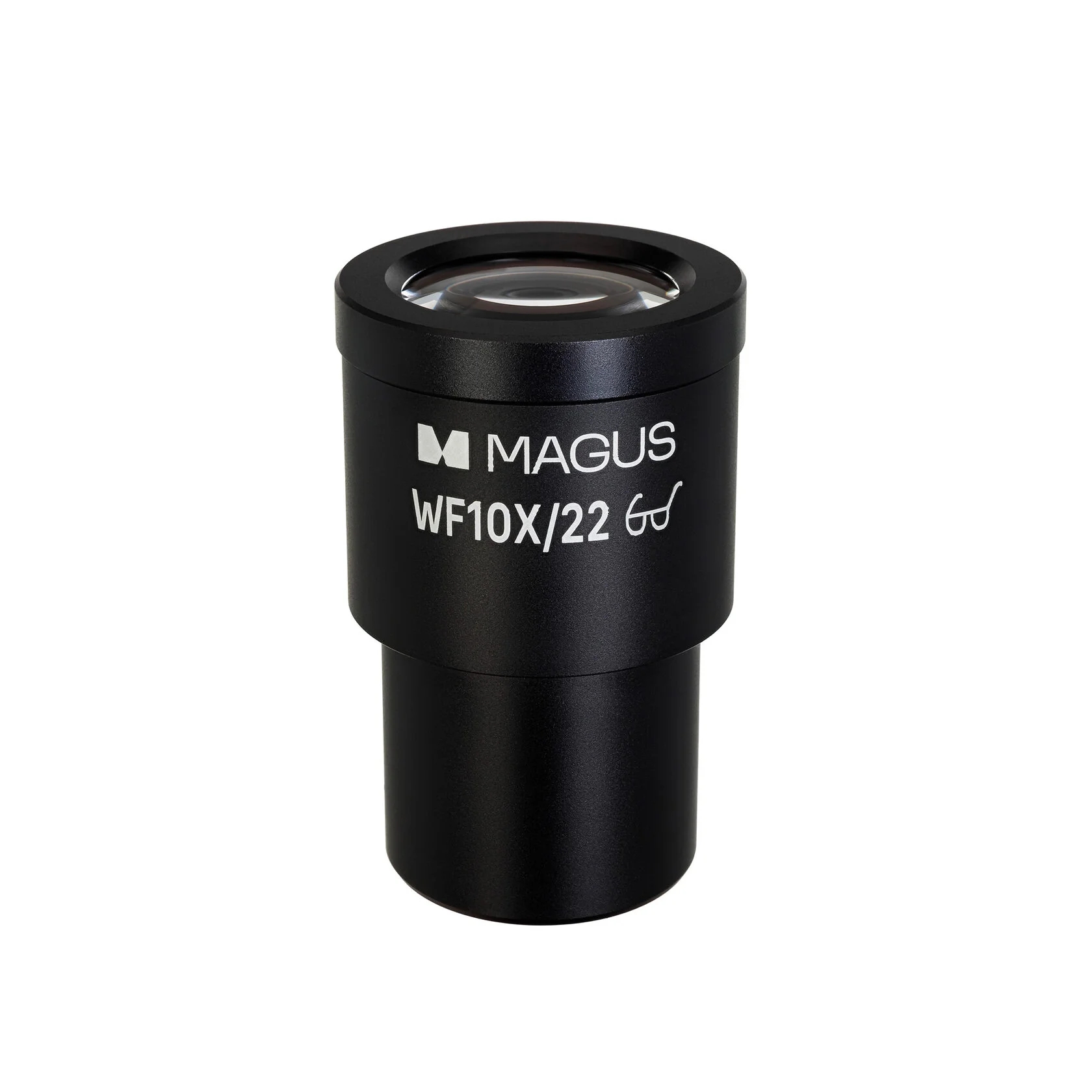

Окуляр MAGUS ESM10 10х/22 мм со шкалой стандарта ASTM E112 (D 30 мм)

Механические свойства металлов и сплавов определяются размером зерна. Стандарт ASTM E112 унифицирует методологию измерения среднего размера зерна и превращает качественную оценку размера зерна («мелкое/крупное») в количественную – число зерна G. Эта стандартизация применяется для объективного контроля качества, научных исследований и инженерных расчетов при проектировании и работе с материалами.

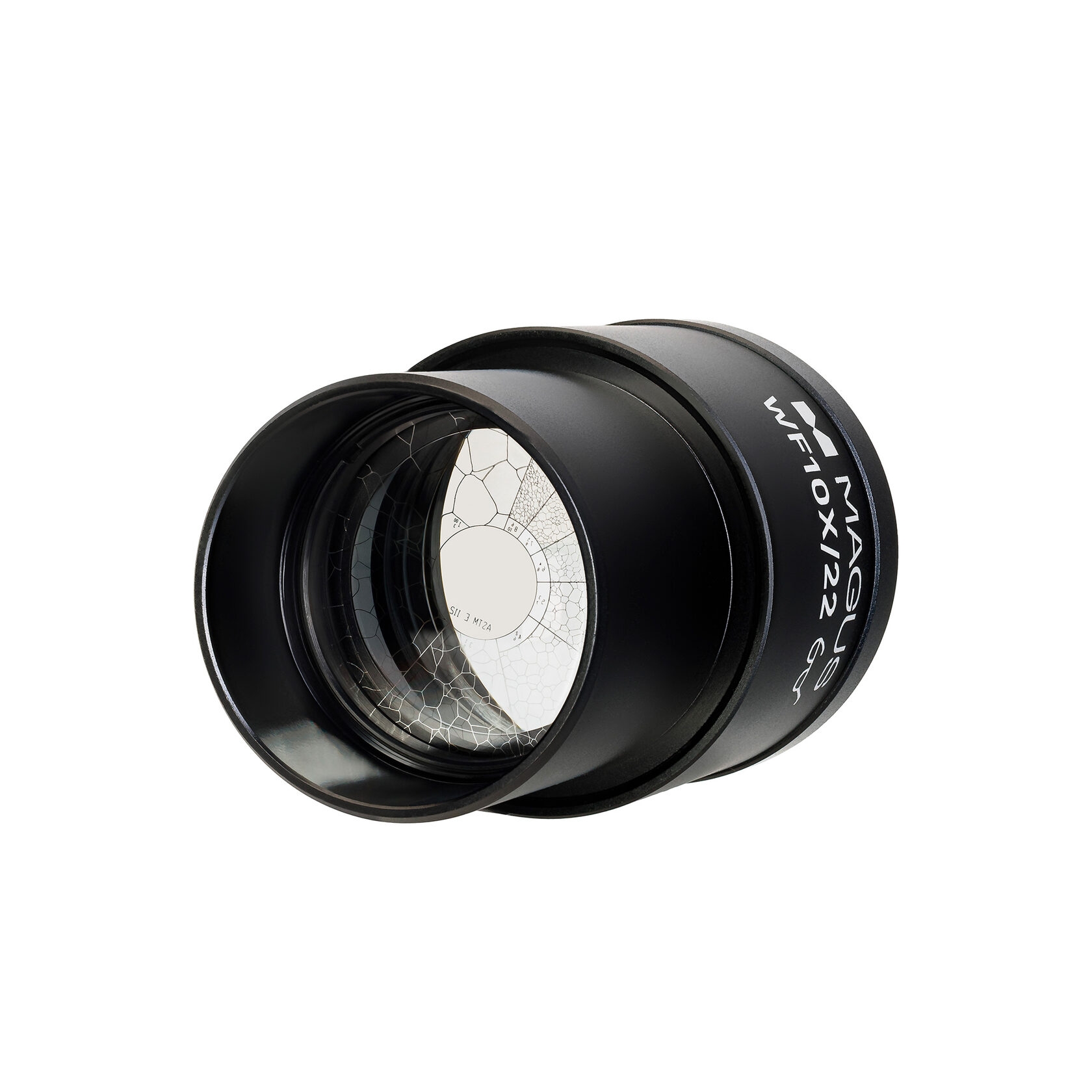

Для определения размера зерна по стандарту ASTM E112 используют специальный окуляр со шкалой, который устанавливают вместо стандартного окуляра 10х. Во второй тубус микроскопа устанавливают парный окуляр без шкалы. Окуляр со шкалой проецирует в поле зрения микроскопа эталонные изображения, которые накладываются на реальную микроструктуру образца. Оператор видит одновременно и увеличенную металлическую структуру, и шкалу для сравнения. Задача оператора – визуально сопоставить размер зерен в образце с ближайшим эталоном на шкале. Результатом этого сравнения становится получение числа зерна G. Стандартный индекс указывает на размер: чем выше значение G, тем мельче зерно в материале.

Окуляр совместим с микроскопами с диаметром окулярной трубки 30 мм.

Совместимость:

• Микроскоп металлографический MAGUS Metal 600
• Микроскоп металлографический MAGUS Metal 600 BD
• Микроскоп металлографический MAGUS Metal 630
• Микроскоп металлографический MAGUS Metal 630 BD
• Микроскоп металлографический MAGUS Metal 650
• Микроскоп металлографический MAGUS Metal 650 BD
• Микроскоп металлографический инвертированный MAGUS Metal V700
• Микроскоп металлографический инвертированный MAGUS Metal V700 BD
• Микроскоп металлографический инвертированный MAGUS Metal V700 DIC

Характеристики:

• Материал линз: оптическое стекло
• Увеличение: 10×
• Диаметр поля зрения: 22 мм
• Посадочный диаметр: 30 мм

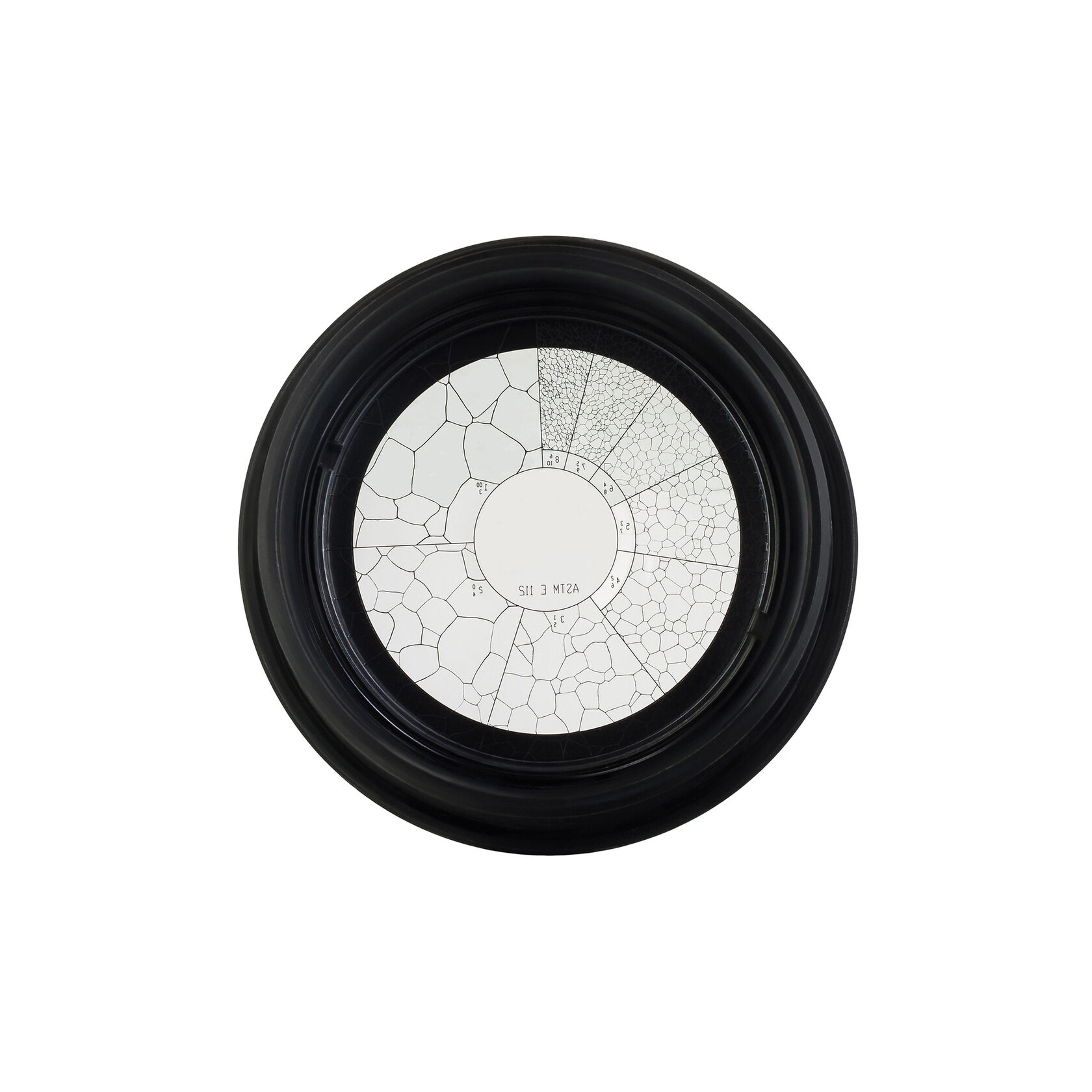

• Эталонные изображения на шкале: от №1 до №8
