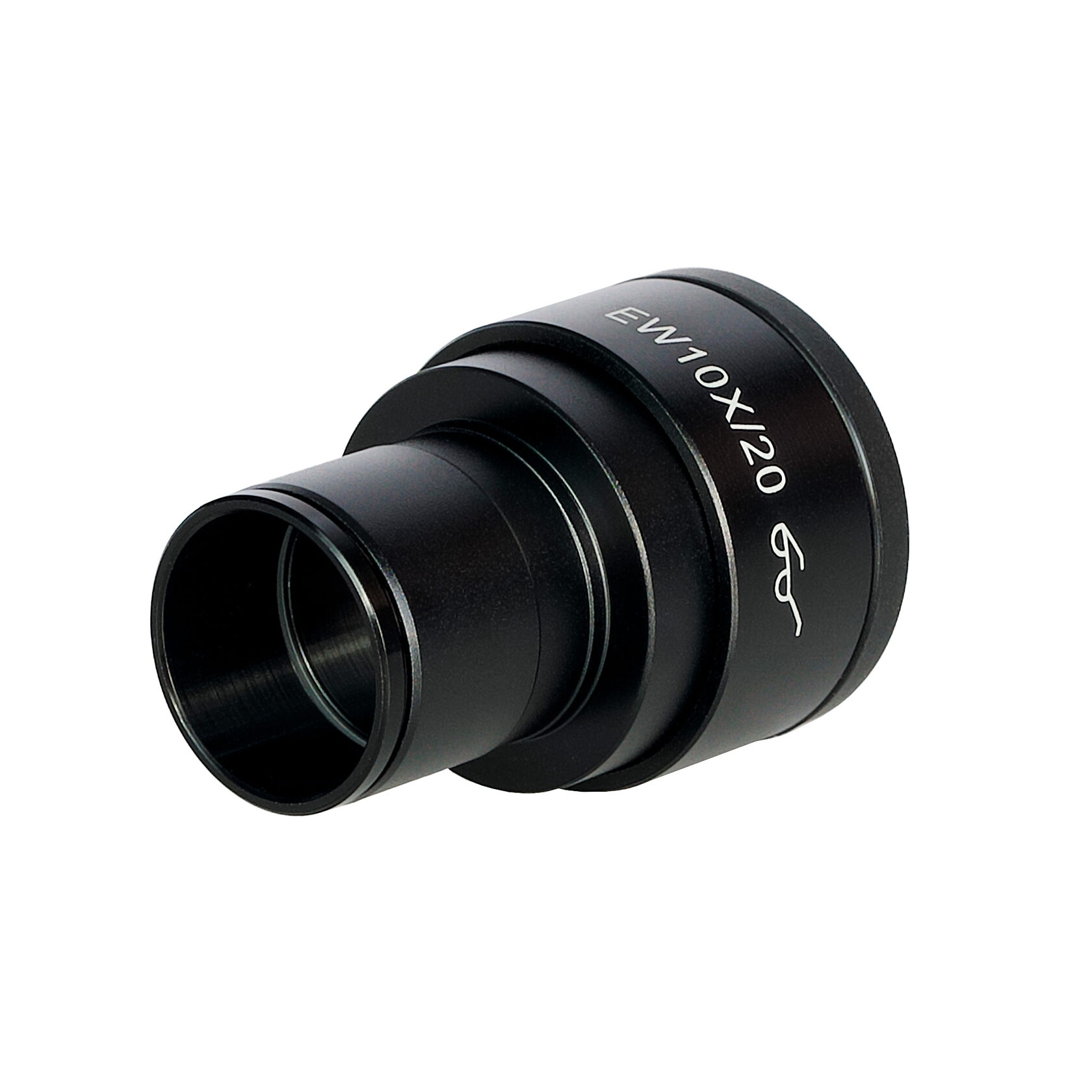

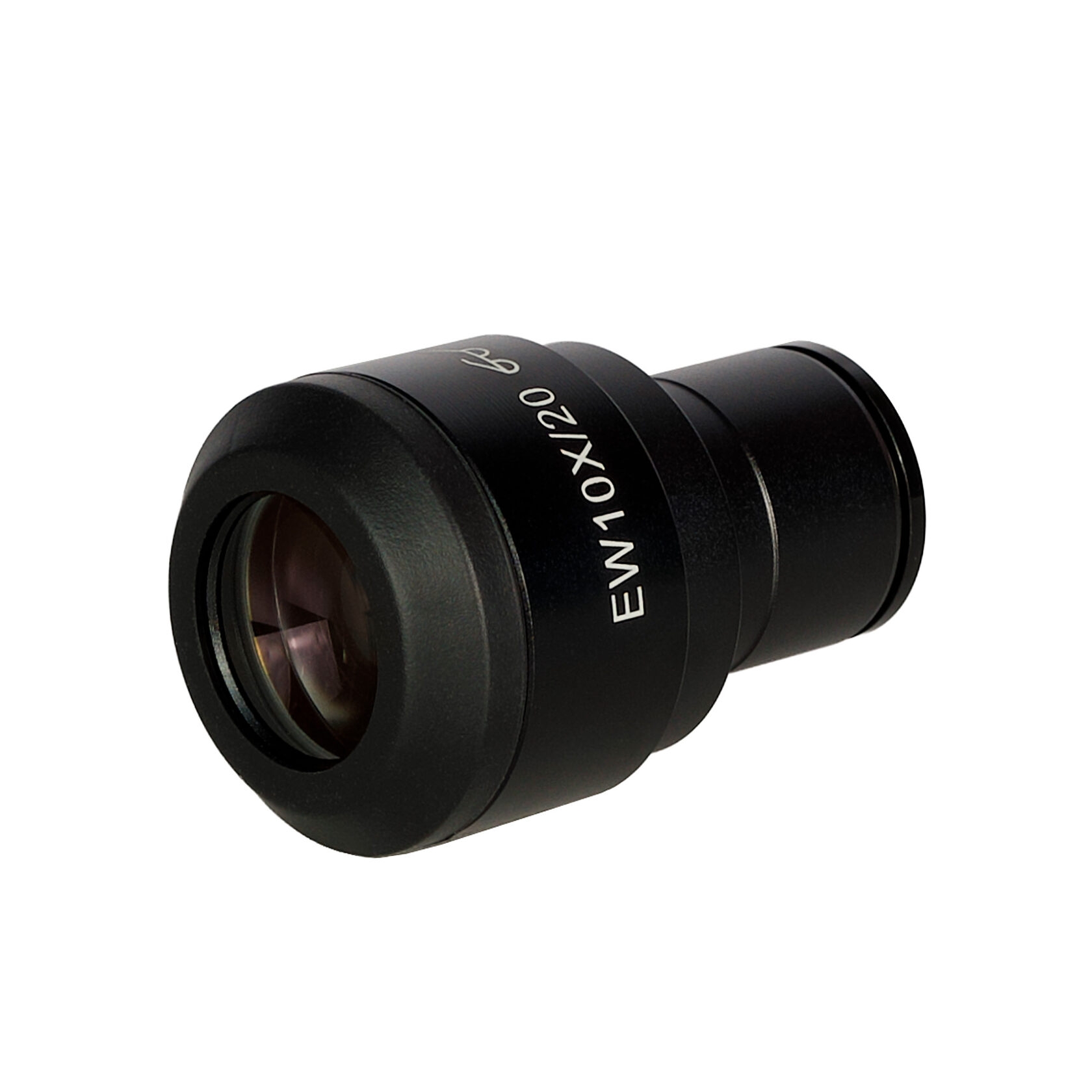

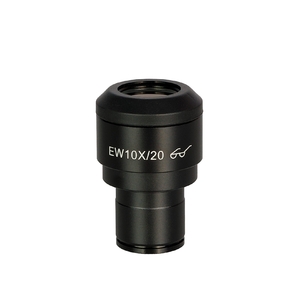

Окуляр MAGUS O10S 10х/20 мм со шкалой (D 23,2 мм)

Окуляр MAGUS O10S 10х/20 мм со шкалой (D 23,2 мм)
Увеличение: 10 крат. Поле зрения: 20 мм. Шкала с ценой деления 0,1 мм

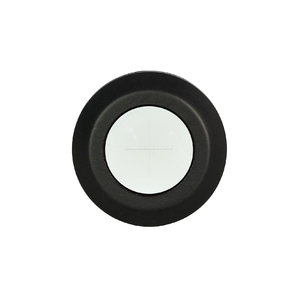

Окуляр со шкалой применяется для определения размеров объектов и их структур в линейных единицах измерения – миллиметрах или микронах. Шкала находится в плоскости полевой диафрагмы, цена деления – 0,1 мм. Окуляр со шкалой устанавливают вместо стандартного окуляра 10х. Во второй тубус микроскопа устанавливают парный окуляр без шкалы.

Окуляр совместим с микроскопами с диаметром окулярной трубки 23,2 мм.

Подготовка к работе

Перед измерениями необходимо провести калибровку шкалы окуляра для каждого объектива, который будет использоваться в работе. Для этого необходим калибровочный слайд – объект с микрометрической шкалой. Цена деления шкалы – 0,01 мм. Слайд кладут на предметный столик, микроскоп фокусируют на шкалу. Окуляр поворачивают в окулярном тубусе до положения, в котором деления шкал слайда и окуляра станут параллельны друг другу.

Расчет цены деления шкалы окуляра для каждого объектива

На объективах малой кратности высчитывают, сколько делений шкалы окуляра умещается в шкалу слайда.
На объективах средней и большой кратности высчитывают, сколько делений слайда умещается в шкалу окуляра.

После для каждого объектива проводится расчет по формуле:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений шкалы окуляра.

Полученные значения цены деления шкалы окуляра для каждого объектива записывают.

Получение истинного линейного размера объекта

При измерении объекта вначале подсчитывают число делений шкалы окуляра, которое занимает объект. Результат умножают на цену деления шкалы, подсчитанную ранее для выбранного объектива. Полученное значение и будет истинной линейной величиной объекта.

Совместимость:

• Микроскоп биологический MAGUS Bio 240B
• Микроскоп биологический MAGUS Bio 240T
• Микроскоп биологический цифровой MAGUS Bio DH240

Характеристики:

• Материал линз: оптическое стекло
• Увеличение: 10×
• Диаметр поля зрения: 20 мм
• Диоптрийная коррекция: отсутствует
• Цена деления шкалы: 0,1 мм
• Посадочный диаметр: 23,2 мм
• Вынос выходного зрачка: 10 мм
