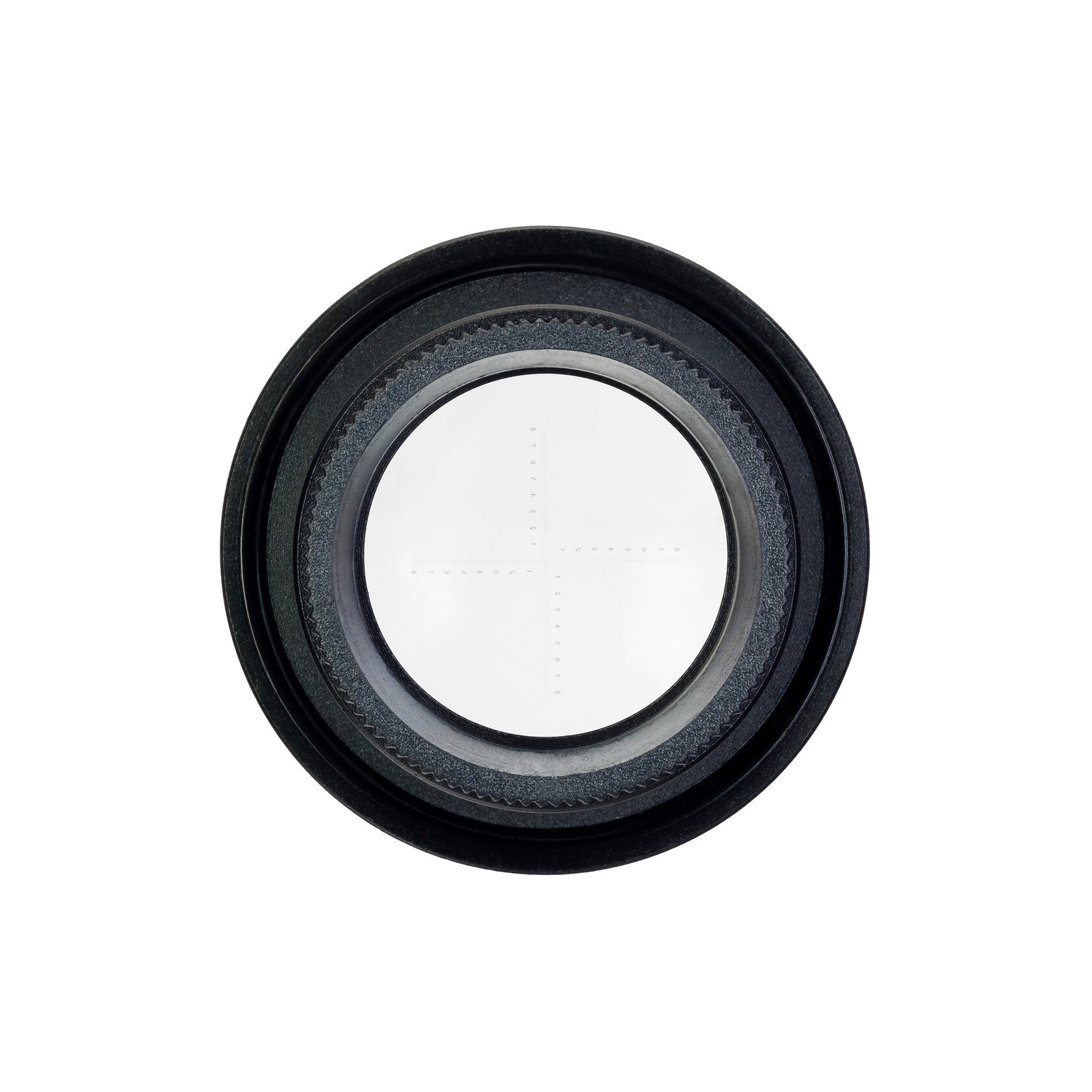

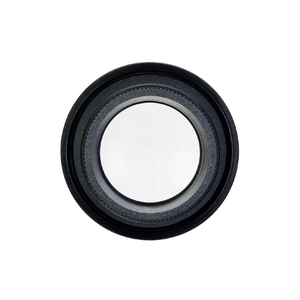

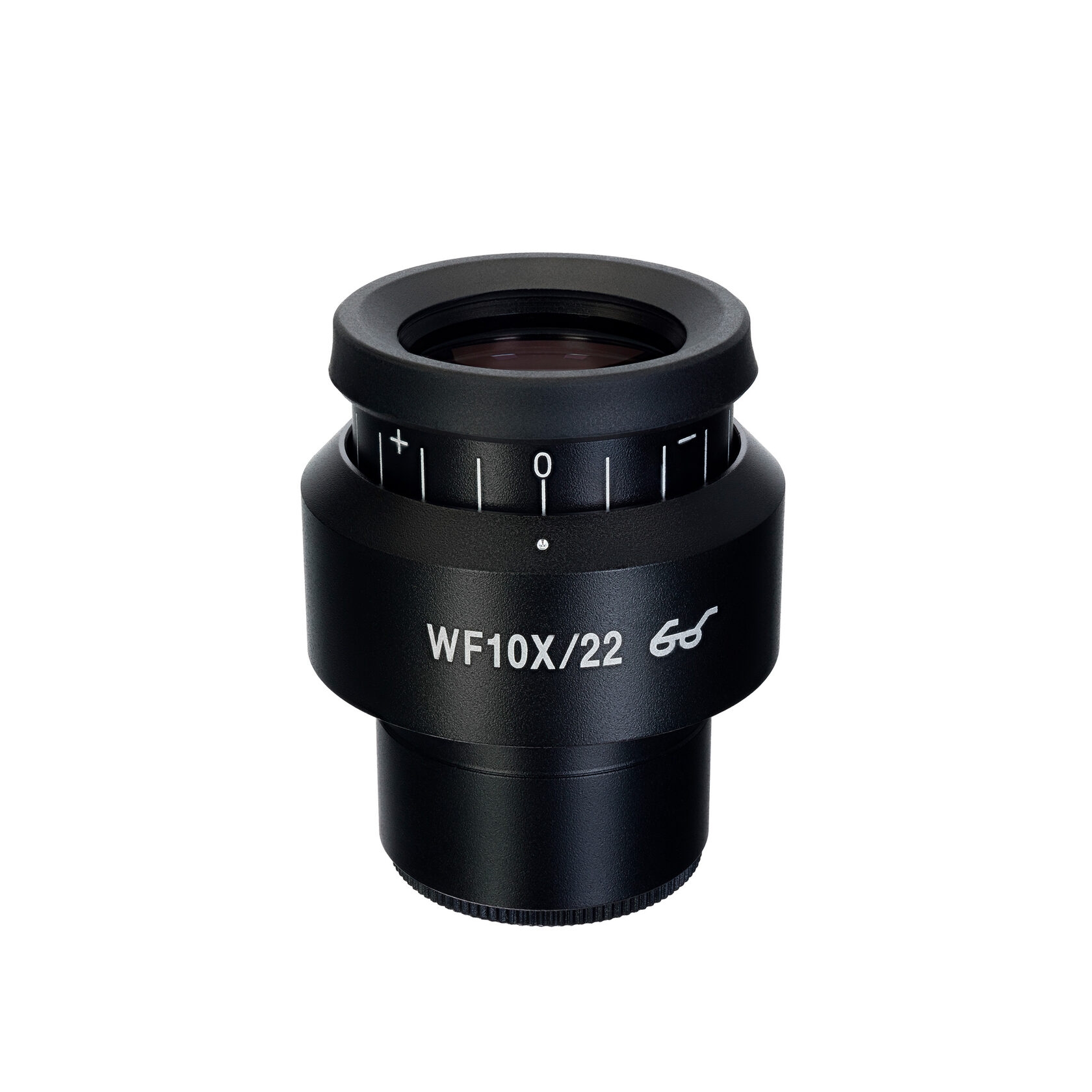

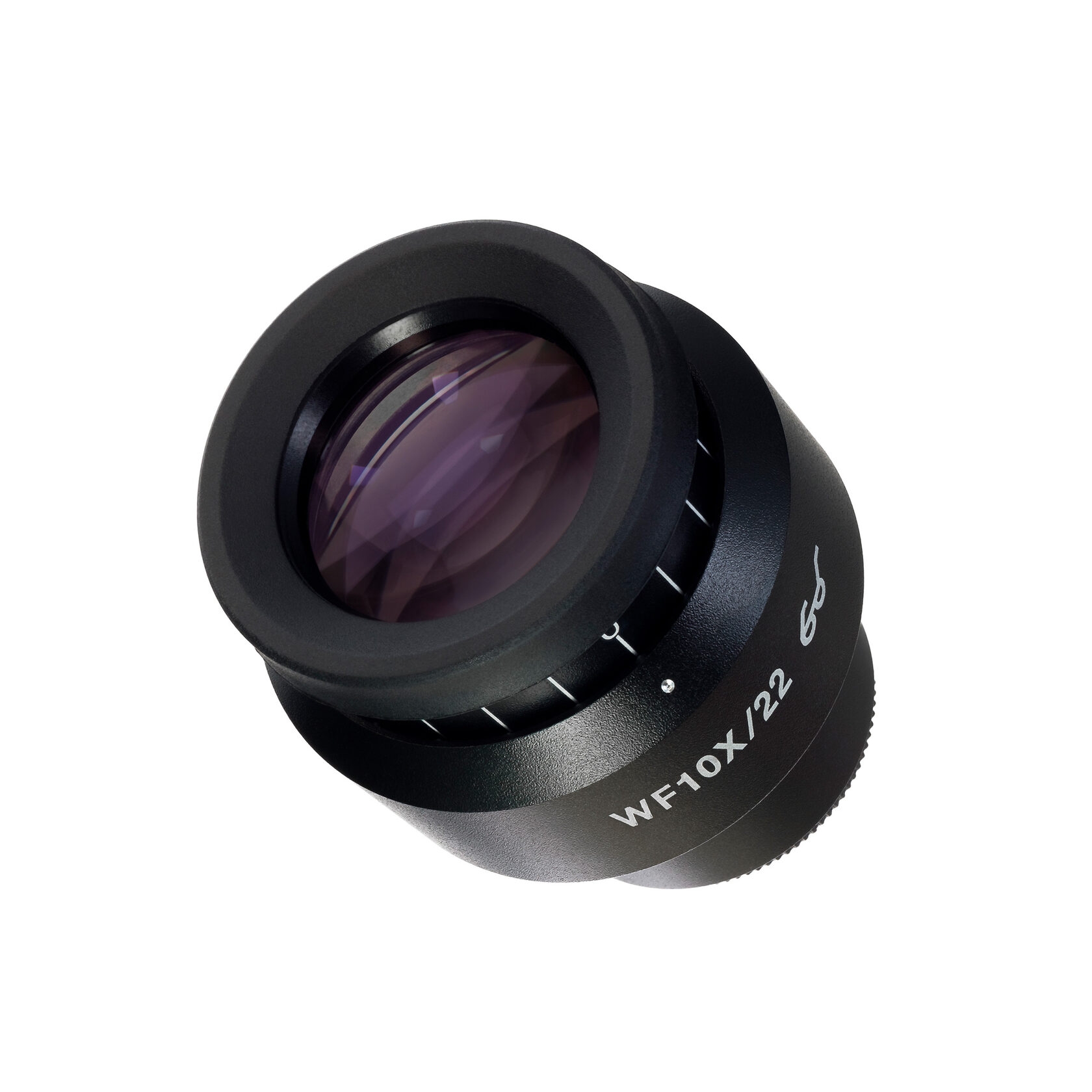

Окуляр MAGUS SD10S 10х/22 мм со шкалой (D 30 мм)

Окуляр MAGUS SD10S 10х/22 мм со шкалой (D 30 мм)
С диоптрийной коррекцией. Увеличение: 10 крат. Поле зрения: 22 мм. Шкала с ценой деления 0,1 мм

Окуляр со шкалой применяется для определения размеров объектов и их структур в линейных единицах измерения – миллиметрах или микронах. Его устанавливают вместо стандартного окуляра 10х. Шкала находится в плоскости полевой диафрагмы, цена деления – 0,1 мм. Посадочный диаметр 30 мм.

Подготовка к работе

Перед измерениями необходимо откалибровать шкалу окуляра для каждого увеличения объектива, на котором будут выполняться измерения. Для этого необходим калибровочный слайд – объект с микрометрической шкалой. Для стереоскопического микроскопа рекомендуем использовать калибровочный слайд с ценой деления шкалы 0,1 мм. Слайд кладут на предметный столик, микроскоп фокусируют на шкалу. Окуляр поворачивают в окулярном тубусе до положения, в котором деления шкал слайда и окуляра станут параллельны друг другу.

Расчет цены деления шкалы окуляра для каждого увеличения объектива

Расчет для каждого увеличения объектива проводят по формуле:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений шкалы окуляра.

Полученные значения цены деления шкалы окуляра для каждого увеличения объектива записывают.

Получение истинного линейного размера объекта

При измерении объекта вначале подсчитывают число делений шкалы окуляра, которое занимает объект. Результат умножают на цену деления шкалы, подсчитанную ранее для выбранного увеличения объектива. Полученное значение и будет истинной линейной величиной объекта.

Совместимость:

• Микроскоп стереоскопический MAGUS Stereo 7B
• Микроскоп стереоскопический MAGUS Stereo 7T
• Микроскоп стереоскопический MAGUS Stereo 8B
• Микроскоп стереоскопический MAGUS Stereo 8T
• Оптическая голова MAGUS Stereo 7BH
• Оптическая голова MAGUS Stereo 7TH
• Оптическая голова MAGUS Stereo 8BH
• Оптическая голова MAGUS Stereo 8TH

Характеристики:

• Материал линз: оптическое стекло
• Увеличение: 10×
• Диаметр поля зрения: 22 мм
• Диоптрийная коррекция: есть
• Цена деления шкалы: 0,1 мм
• Посадочный диаметр: 30 мм
