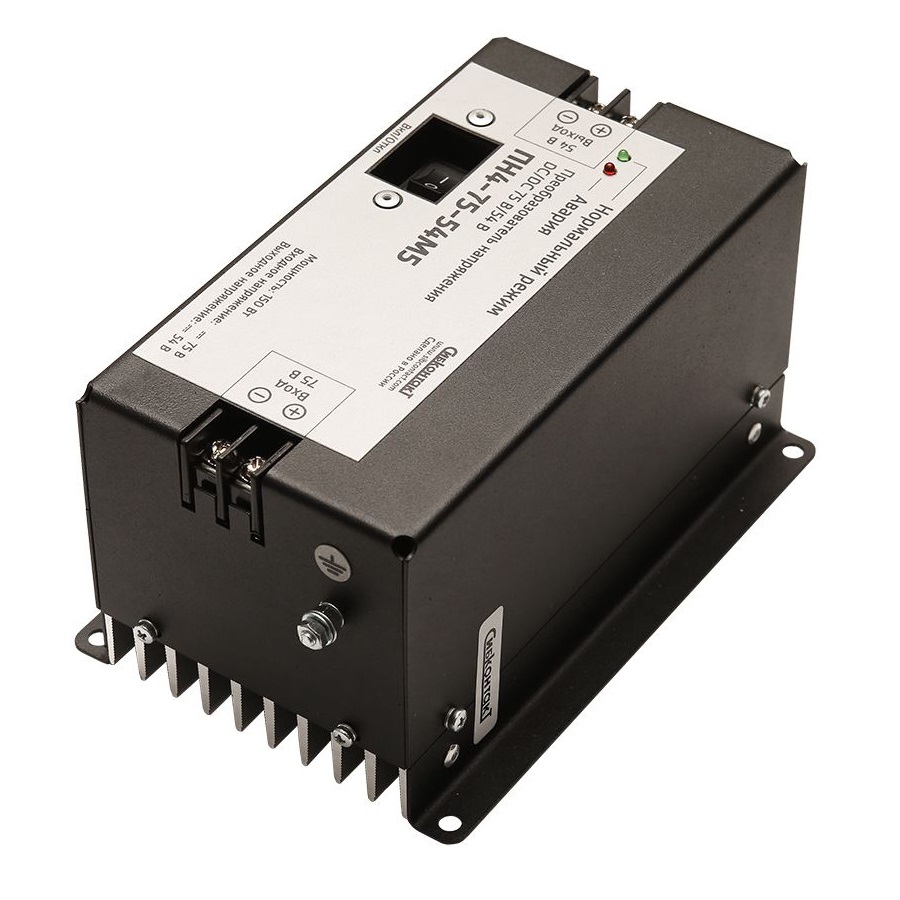

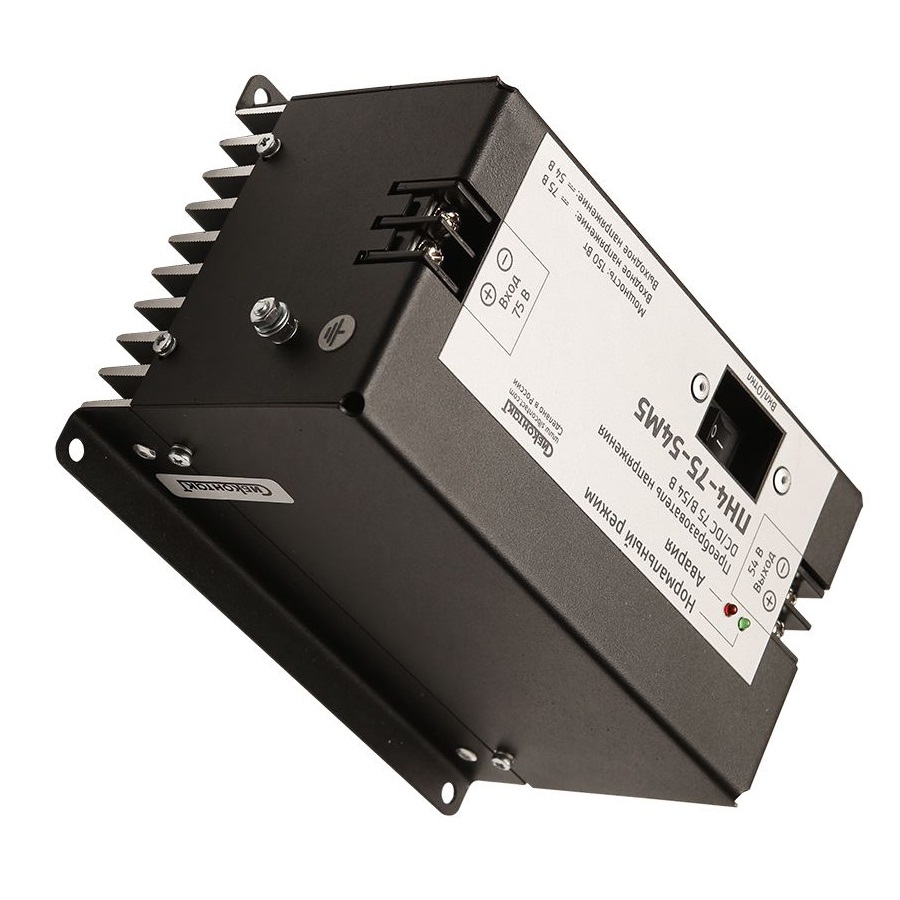

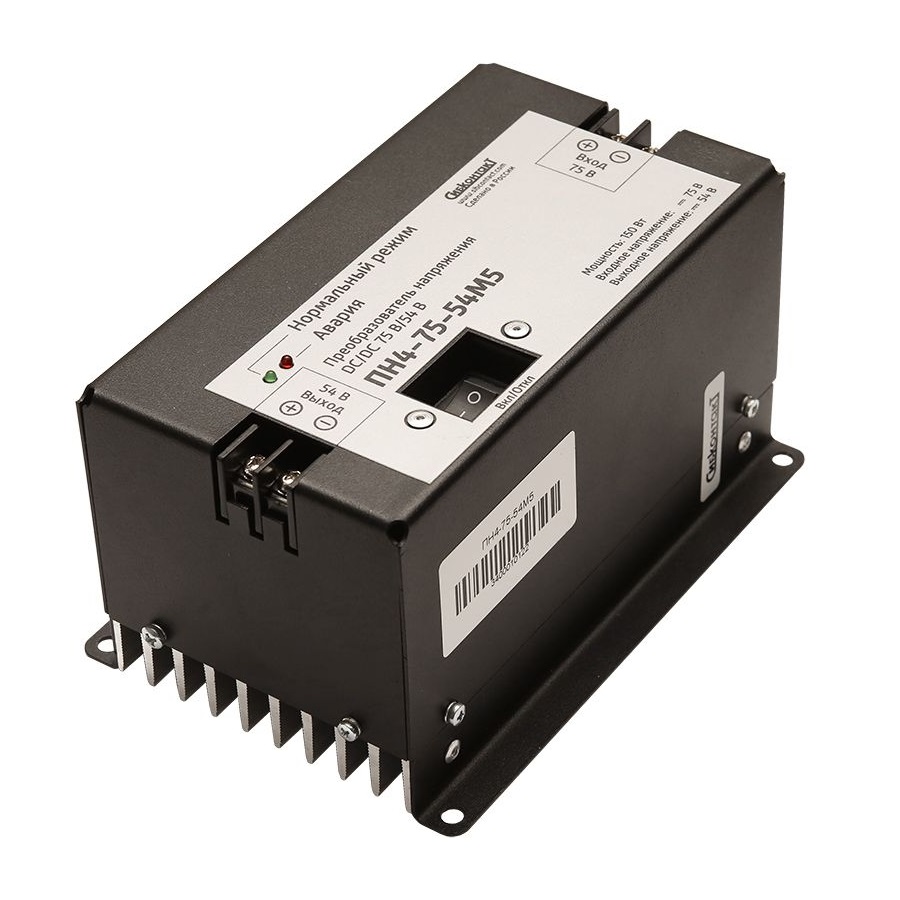

Преобразователь напряжения ПН4-75-54М5, DC/DC, 75В/54В
Артикул: 270189
|
Страна производства: Китай
Оценка:
(12)
Описание и комплектация
Конвертер (преобразователь напряжения) ПН4-75-54М5 предназначен для преобразования (понижения) напряжения источника постоянного напряжения (50…102) В в постоянное стабилизированное напряжение 54 В. Преобразователь может быть использован для питания любых видов нагрузок мощностью не более 150 Вт.
Преобразователь напряжения ПН4-75-54М5 состоит из:
- Корпуса с размещённой внутри платой преобразователя.
- Корпус состоит из металлического кожуха и основания, в роли которого выступает.
- Алюминиевый радиатор, соединенных винтами.
- Крепежные пластины преобразователя развернуты наружу и не выступают за габарит устройства.
- Клеммные колодки и тумблер «утоплены» в корпус устройства.
- Вход и выход преобразователя имеют гальваническую развязку.
Обладает следующими защитами:
- Тепловая защита - Защита от перегрева, причиной которого может быть эксплуатация при предельных нагрузках и (или) при повышенной температуре окружающей среды, срабатывает и отключает преобразователь при достижении критической температуры радиоэлементов внутри корпуса; после остывания преобразователь вновь автоматически включается.
- Защита от короткого замыкания - Такая защита в нагрузке работает следующим образом: при возникновении короткого замыкания в цепи нагрузки срабатывает защита, которая мгновенно отключает преобразователь. После отключения с периодом до 30 секунд анализируется состояние нагрузки преобразователя. В случае устранения короткого замыкания в цепи нагрузки преобразователь автоматически возвращается в рабочее состояние с восстановлением напряжения в нагрузке.
- Защита от перегрузки - При возникновении перегрузки (подключение нагрузки свыше предельно допустимой) срабатывает защита от перегрузки и отключает преобразователь. После отключения с периодом до 30 секунд анализируется состояние нагрузки преобразователя. В случае устранения перегрузки преобразователь автоматически возвращается в рабочее состояние с восстановлением напряжения в нагрузке.
- Защита от переполюсовки по входу - При подключении входного напряжения неверной полярности («+» входного напряжения к «–» входа преобразователя) срабатывает защита от переполюсовки: преобразователь не включится до восстановления правильной полярности входного напряжения.
*Преобразователь имеет гальваническую развязку между входом и выходом. Использовать преобразователь можно для работы на транспортных средствах. Подключать можно любое оборудование, которому нужно 54 В.
Комплект поставки:
- Преобразователь напряжения ПН4-75-54М5 - 1 шт.
- Руководство по эксплуатации- 1 шт.
- Упаковка- 1 шт.
Гарантия 1 год.
Технические характеристики
- Рабочий диапазон входного напряжения, В 50-102
- Выходное напряжение, В 54
- Допуск на выходное напряжение, В ±5%
- Номинальный выходной ток, А 2,7
- Номинальная мощность нагрузки, Вт 150
- Коэффициент полезного действия, % 90
- Гальваническая развязка +
- Защита от короткого замыкания выхода +
- Защита от перегрузки +
- Тепловая защита +
- Предохранитель на входе +
- Защита от переполюсовки по входу +
- Возможность параллельной работы +
- Масса, кг, не более 1,5
- Габаритные размеры, мм 202×97×100
- Диапазон рабочих температур, ºС -40...+45 0С
