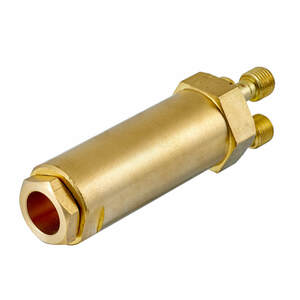

Резак машинный для CG-30, CG-100
Резак машинный является универсальным 3-х трубным резаком с возможностью применения газосмесительных мундштуков внутрисоплового смешения газов. Могут быть использованы мундштуки для ацетилена и пропана. Резак подходит для машин термической резки с электрическим приводом для прямолинейного реза листового проката низкоуглеродистых сталей – CG-30 с одним резаком и CG-100 с двумя резаками.

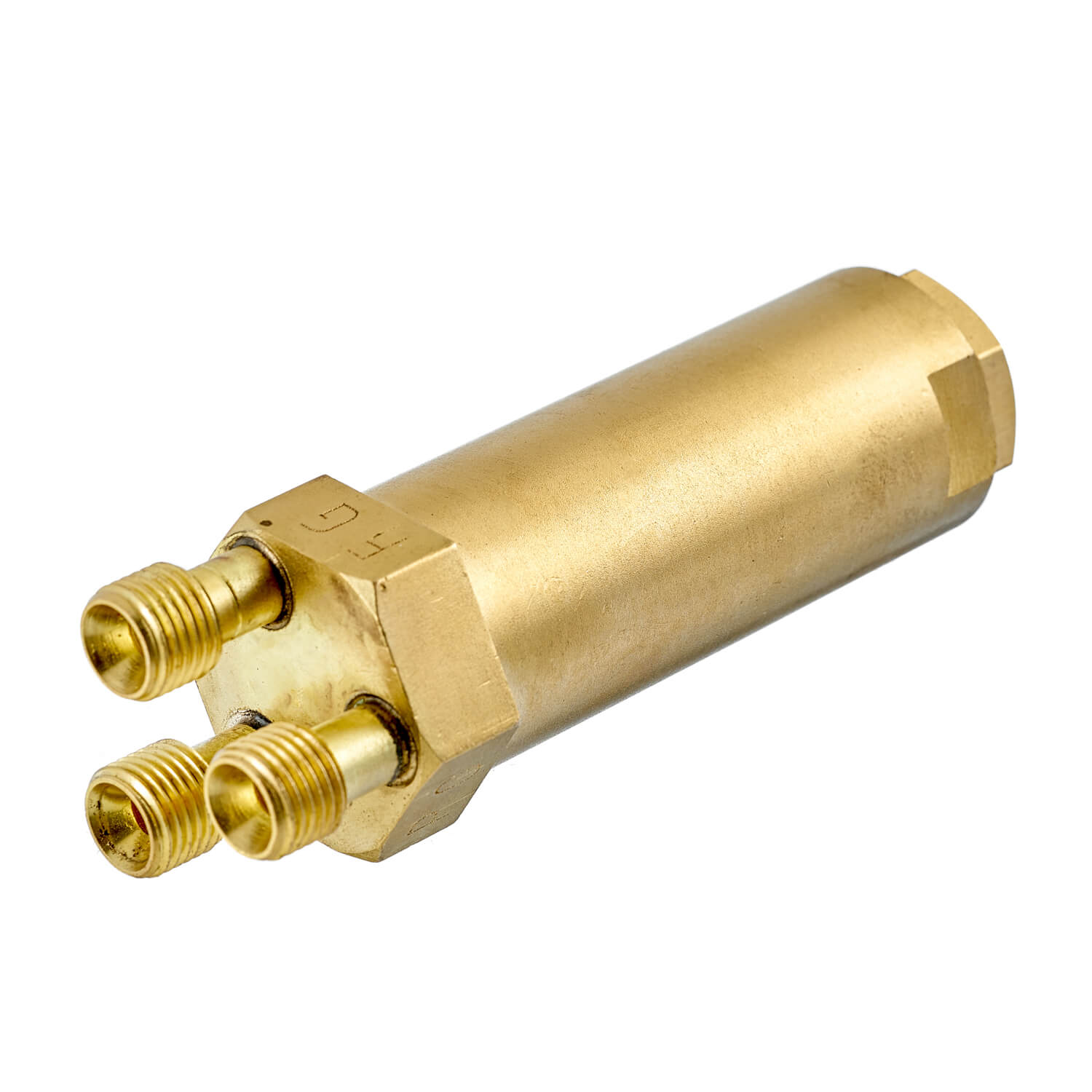

Резак изготовлен из латуни. Регулировка рабочего положения «вверх-вниз» осуществляется за счет суппорта, к которому прикреплен резак. В конструкции резака предусмотрены присоединительные штуцеры для крепления газоподводящих рукавов диаметром 6 мм, с развальцованными наконечниками и накидными гайками.
Установочные и присоединительные размеры:
- Гайка крепления мундштука – M22х1,5
- Штуцер кислорода подогревающего (КП) – М12х1,25
- Штуцер кислорода режущего (КР) – М12х1,25
- Штуцер горючего газа (ГГ) – М12х1,25LH
Комплектация:
- Резак машинный для CG-30 и CG-100 в сборе – 1 шт.
*В комплект поставки не входят пропановые и ацетиленовые мундштуки. Приобретаются отдельно.
Гайка крепления газосмесительных мундштуков: M22х1,5
Штуцер кислорода подогревающего (КП): М12х1,25
Штуцер кислорода режущего (КР): М12х1,25
Штуцер горючего газа (ГГ): М12х1,25LH
Диаметр резака, мм: 30
Длина резака, мм: 110
