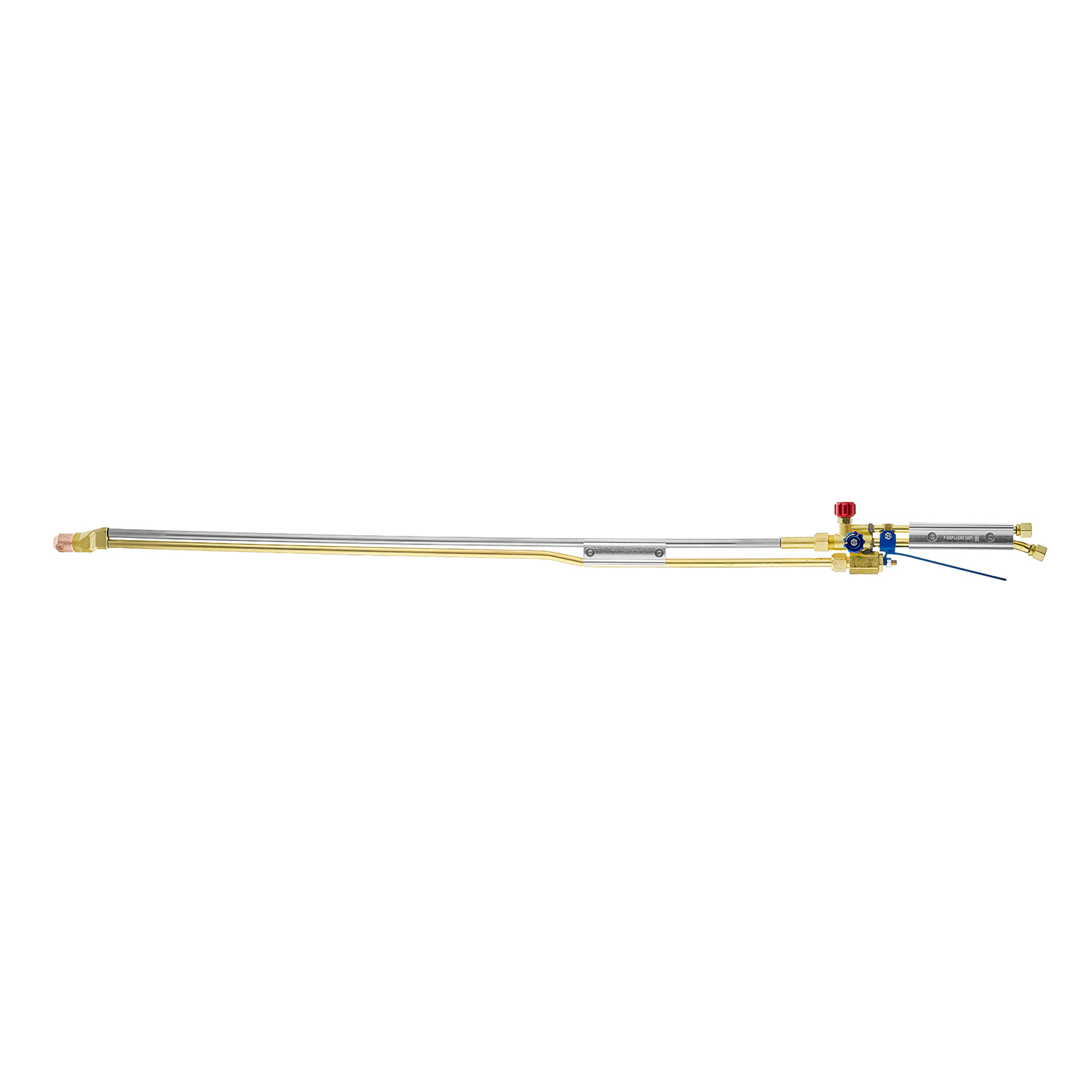

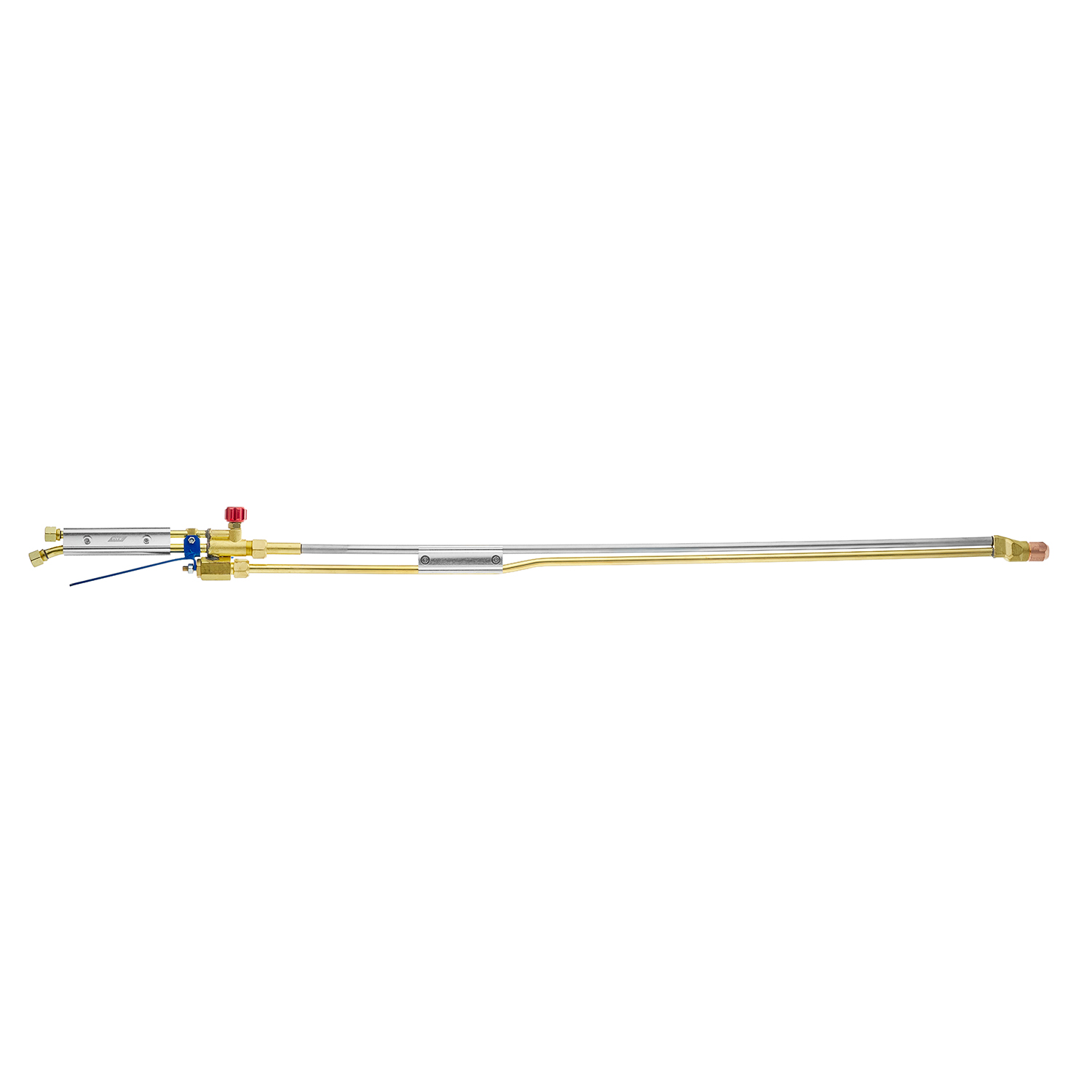

Резак металлургический ПТК Р-502Р, L=1300, ∠180°

Резак металлургический ПТК Р-502Р, L=1300, ∠180°

Резак инжекторный газокислородный повышенной мощности Р-502Р предназначен для ручной разделительной резки прибылей литья и крупнолистового металлолома из низкоуглеродистых сталей толщиной до 500 мм, с обязательным условием подключения резака к стационарному цеховому кислородопроводу, или к баллонной рампе (не менее 10 баллонов кислорода), с соответственным постоянно подаваемым нужным давлением кислорода. Резаки P-502P работают на газокислородной смеси с использованием в качестве горючего природный газ (метан) или пропан-бутан. Угол наклона головки резака 180°.

На трубках наконечника резака установлена дополнительная ручку для фиксации резака в любом пространственном положении, что способствует комфортной работе с резаком.

Запорные вентили изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

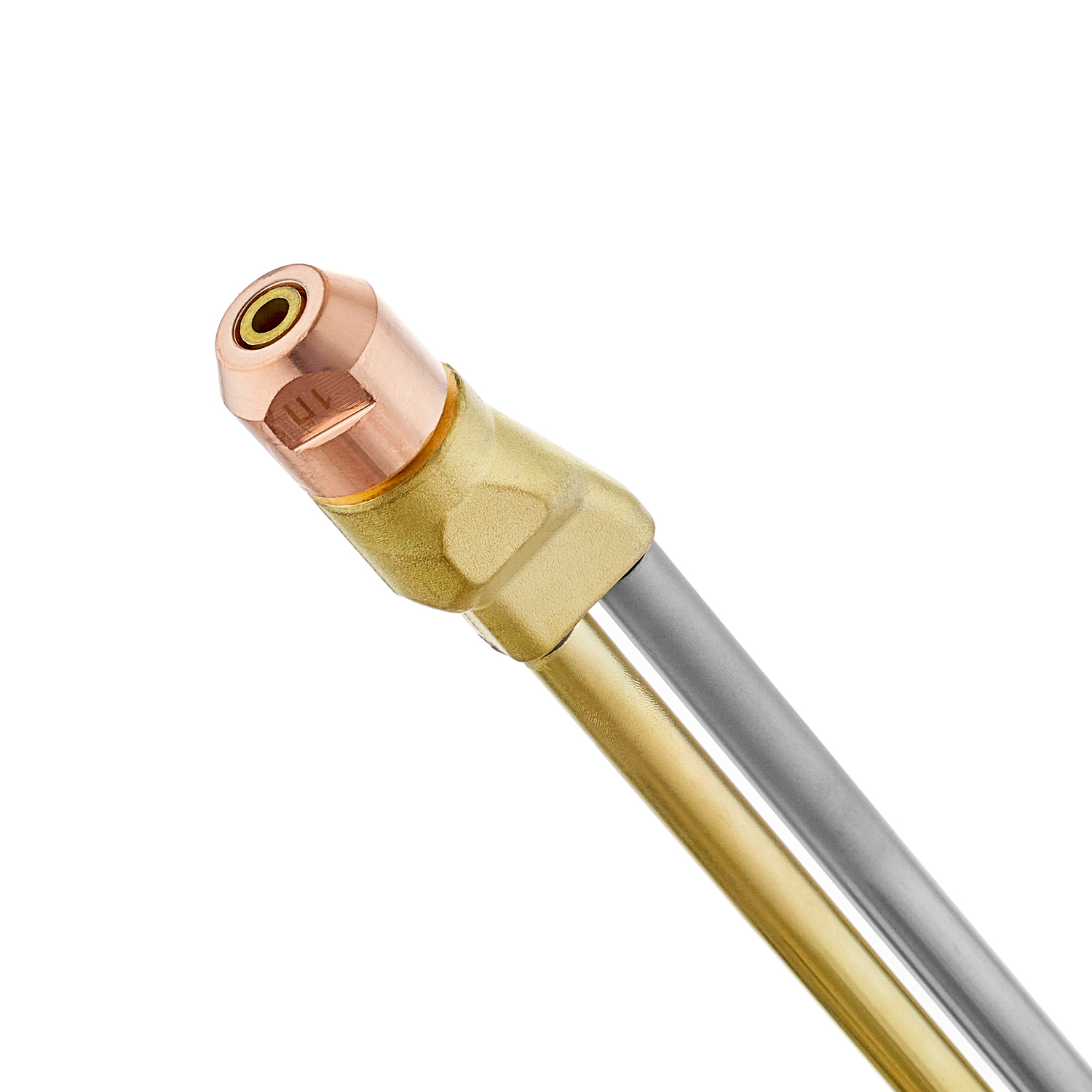

Резак поставляется в сборе с внутренними латунными мундштуками №1П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П, а также с дополнительными мундштуками внутренним и наружным №2М. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:
№1П (350 мм)
№2М (350–500 мм)
Маркировка наружных мундштуков:
№1П (350 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П.
№2М (350–500 мм) — медный наружный мундштук №2М предназначен только для внутренних мундштуков №2М.
Особенности резака металлургического Р-502Р:
Резак с клапаном кислорода режущего (КР) и горючего газа (ГГ).
Резак для реза металла большой толщины до 500 мм.
Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

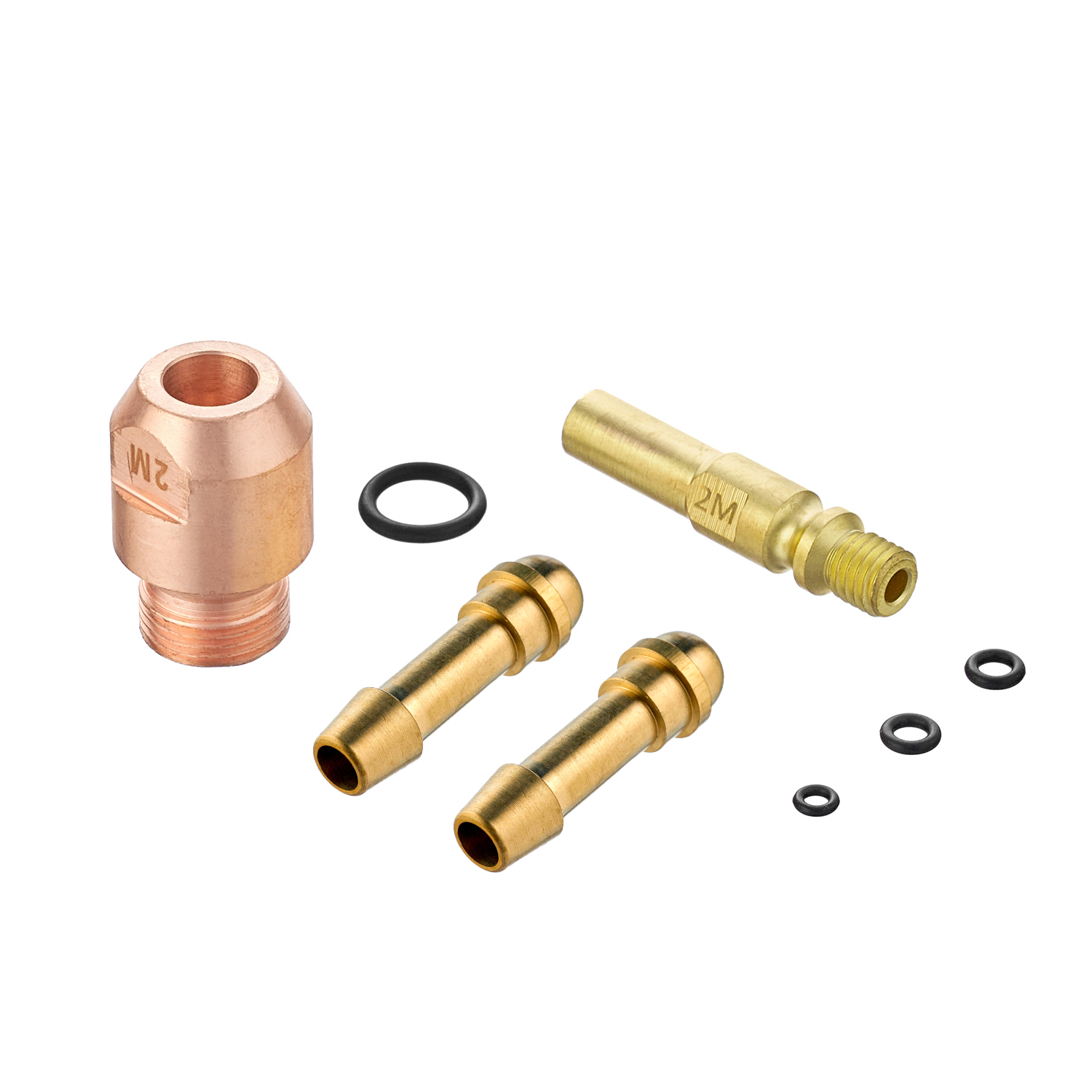

Комплектация металлургического резака Р-502Р:
Резак металлургический Р-502Р, L=1300, ∠180° — 1 шт.
Мундштук наружный пропановый №1П — 1 шт.
Мундштук внутренний №1П — по 1 шт.
Мундштук наружный пропановый №2М — 1 шт.
Мундштук внутренний №2М — по 1 шт.
Ниппель универсальный диаметром 9 мм — 2 шт.
Кольцо уплотнительное № 17 (размер: 013-017-25) — 1 шт.
Кольцо уплотнительное № 8 (размер: 005-008-19) — 2 шт.
Кольцо уплотнительное № 6 (размер: 004-006-15) — 1 шт.
Руководство по эксплуатации — 1 шт.

Технические характеристики
Применяемый горючий газ:    Пропан-Бутан, Метан
Толщина разрезаемого металла, мм:    до 500
Давление кислорода на входе, МПа (кгс/см²):    10-12
Давление пропана/метана на входе, МПа (кгс/см²):    0,5-1,2 / 0,2-1,2
Расход кислорода, м³/ч:    75-110
Расход пропана/метана, м³/ч:    3,0-12,2 / 4,0-5,7
Угол наклона головки резака:    180°
Длина резака, мм:    1300
Вес нетто, кг (не более):    2,1
Габариты резака в собранном виде, мм (не более):    1270х110х60
Вес брутто, кг (не более):    2,17
Габариты индивидуальной упаковки, мм (не более):    1270х110х60
