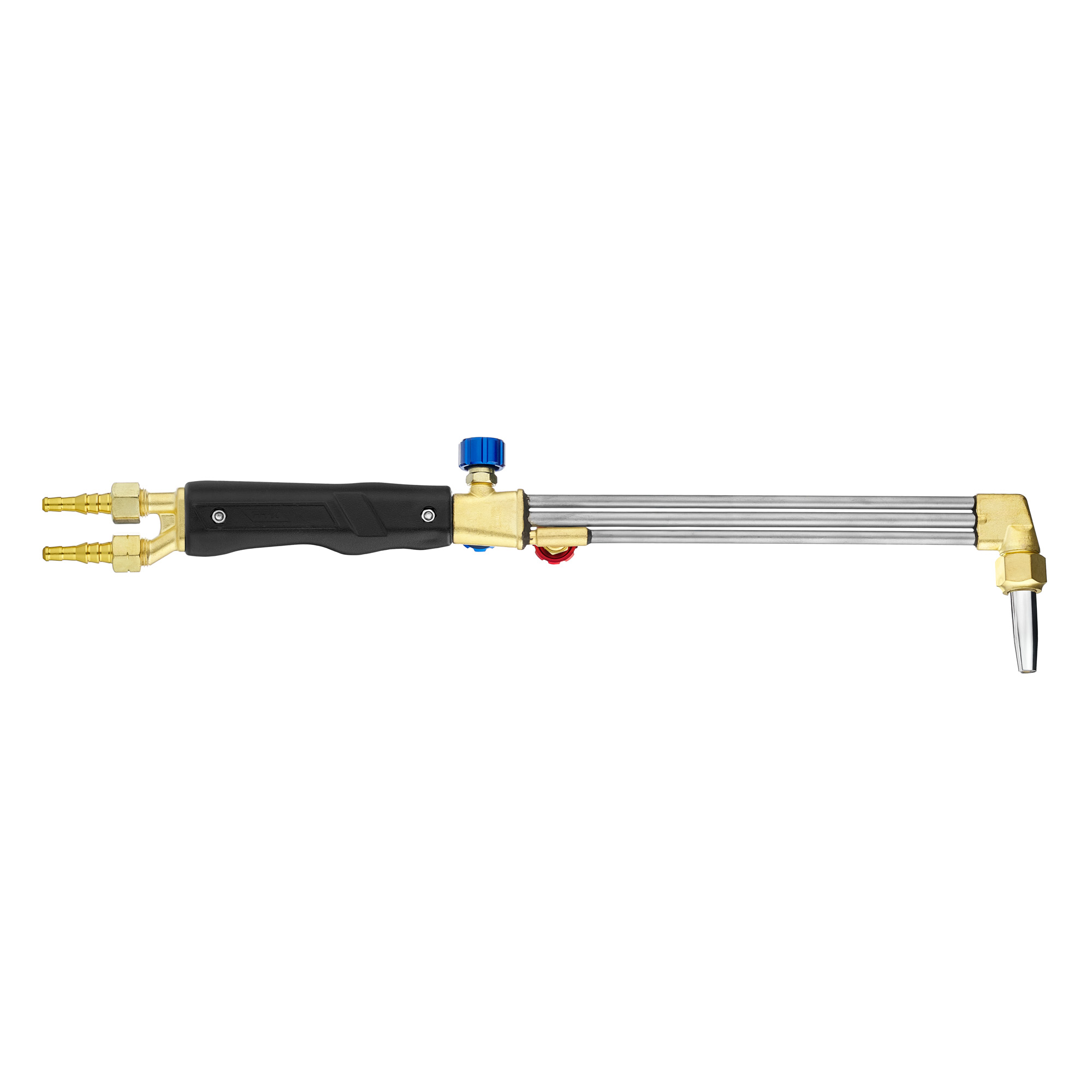

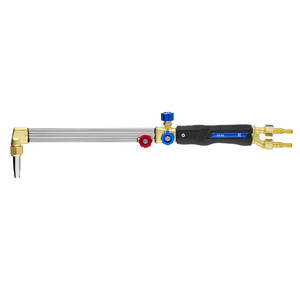

Резак универсальный Р3-01
Универсальный резак Р3-01 внутриголовочного смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 150 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.

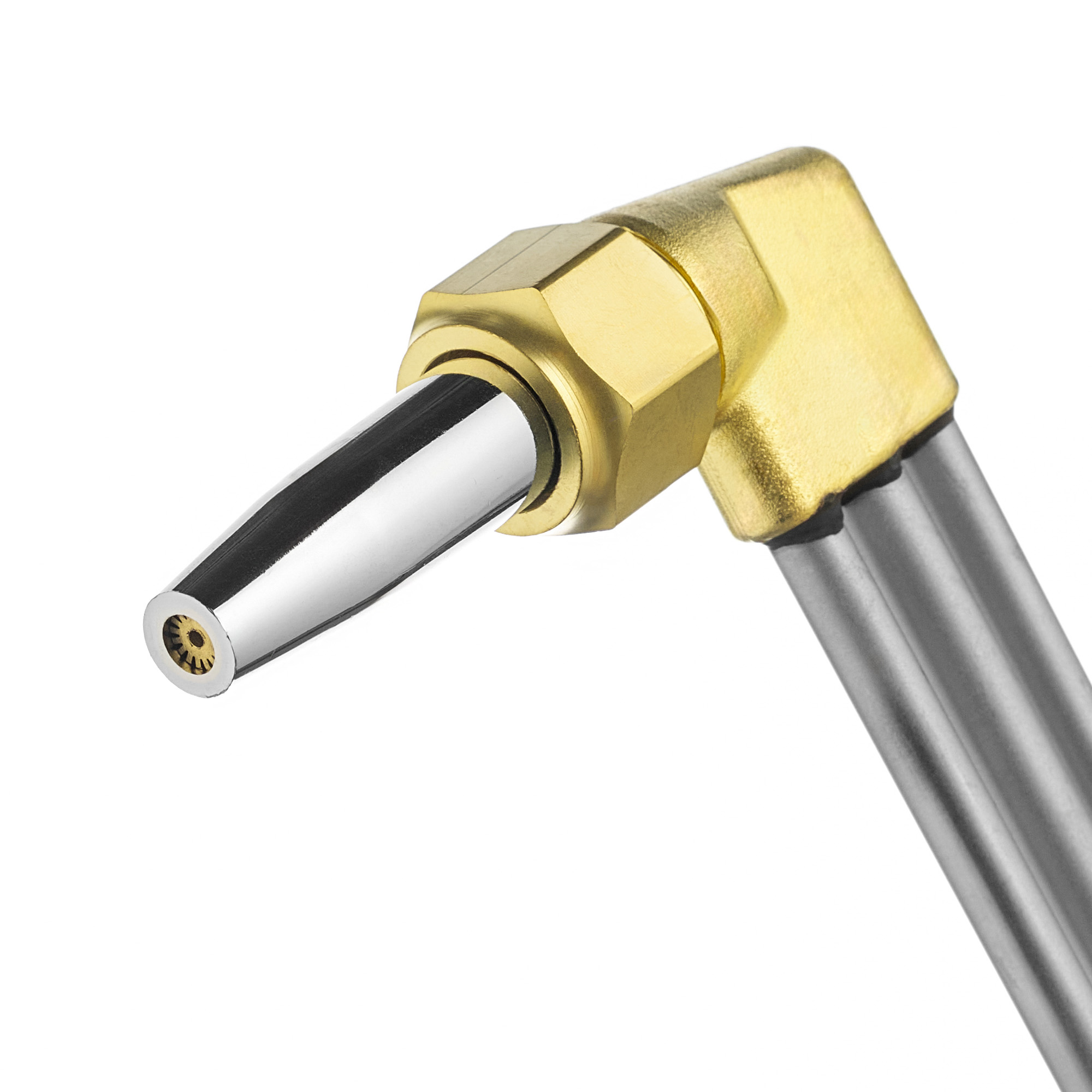

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных неразборных мундштуков внутриголовочного смешения газов. Мундштуки имеют два запорных пояска, которые обеспечивают смешение газов непосредственно в головке резака, обеспечивая безопасное использование. Резак поставляется в сборе с пропановым мундштуком №2П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка пропановых/ацетиленовых мундштуков и толщина разрезаемого металла:
- №1П/1А (3–30 мм)
- №2П/2А (30–50 мм)
- №3П/3А (50–100 мм)
- №4П/4А (100–150 мм)
Особенности резака универсального Р3-01:
- Резак не требует установки огнепреградительных клапанов.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация:
- Резак универсальный Р3-01 – 1 шт.
- Мундштук пропановый №2П – 1 шт.
- Ниппель универсальный диаметром 6/9 мм – 2 шт.
- Гайка накидная M16х1,5 – 1 шт.
- Гайка накидная M16х1,5LH – 1 шт.
- Руководство по эксплуатации – 1 шт.
Толщина разрезаемого металла, мм: до 150
Давление кислорода на входе, МПа (кгс/см²): 4,0–5,0
Давление пропана на входе, МПа (кгс/см²): 0,3–0,6
Давление ацетилена на входе, МПа (кгс/см²): 0,03–0,8
Расход кислорода, м³/ч: 4,0–8,6
Расход пропана, м³/ч: 0,6–1,08
Расход ацетилена, м³/ч: 0,55–0,85
Угол наклона головки резака: 90°
Длина резака, мм (не более): 520
Вес нетто, кг (не более): 0,7
Габариты резака в собранном виде, мм: 520х110х50
Вес брутто, кг (не более): 0,8
Размеры индивидуальной упаковки, мм: 525х130х60
