Система визуализации Микромед Visual 5MP 9,7” для микроскопа

Система визуализации Микромед Visual 5MP 9.7″ для микроскопа представляет собой 5.0-мегапиксельную камеру с оптическим интерфейсом C-mount и экраном 9.7″

Главным образом, система визуализации предназначена для проведения оптического гранулометрического анализа.

Гранулометри́ческий соста́в (механический состав, почвенная текстура) — относительное содержание в почве, горной породе или искусственной смеси частиц различных размеров независимо от их химического или минералогического состава.

Википедия

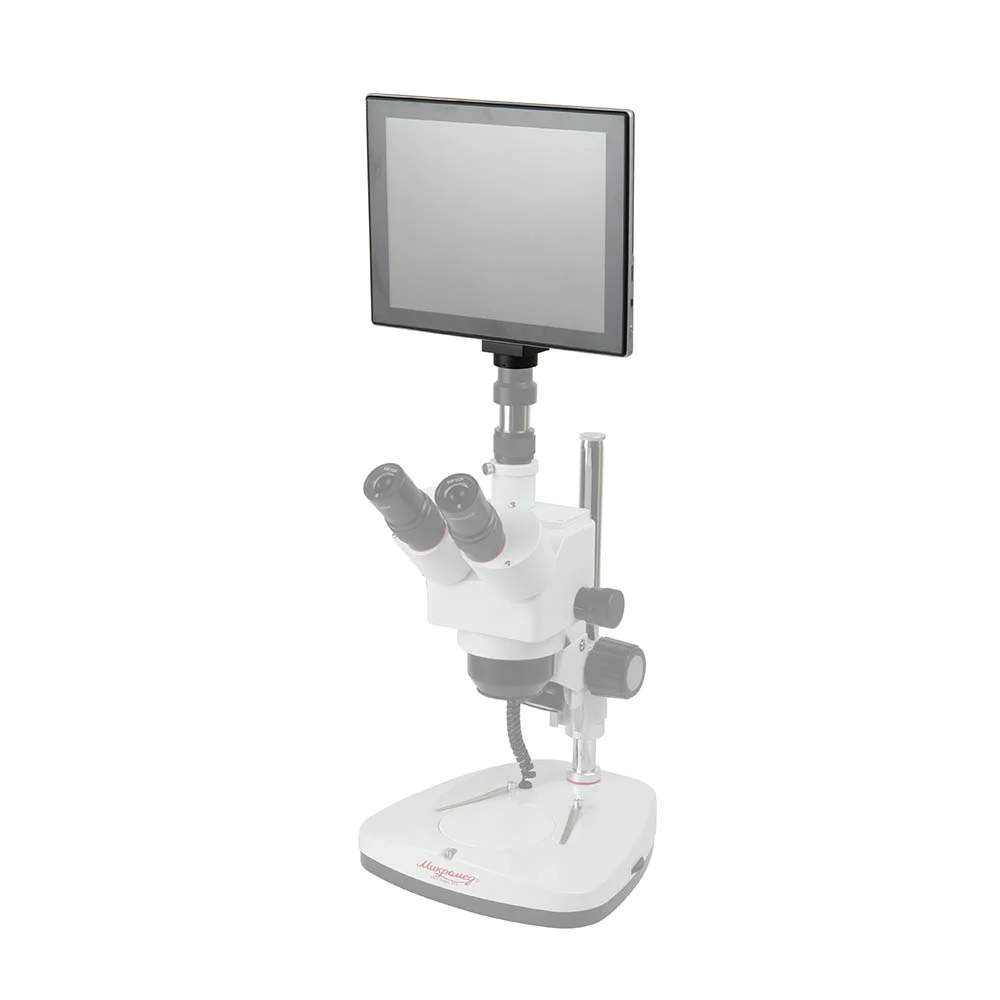

Система Микромед Visual 5MP 9.7″ может использоваться как с микроскопами плоского поля, так и со стереомикроскопами. Установка системы визуализации возможна в третий (вертикальный) тубус микроскопа или используя специальный переходник (приобретается отдельно) в обычный окуляр любого микроскопа. Более того, установить систему Микромед Visual 5MP 9,7″ можно на телескоп, зрительную трубу или любой другой оптический прибор, оснащённый байонетом C-mount. Поворотный шарнир позволяет изменить угол наклона экрана для комфортной работы наблюдателя.

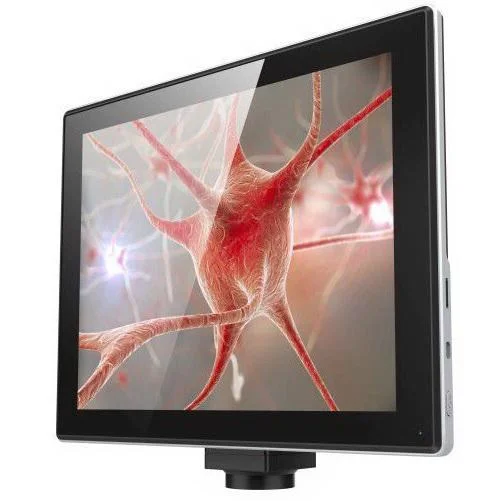

Корпус Микромед Visual 5MP 9.7″ изготовлен из прочного пластика с нанесением декоративного покрытия, а шарнир наклона экрана и байонет C-mount из алюминиевого сплава. На передней поверхности находится IPS тачскрин экран с диагональю 246 мм (9.7″) и с разрешением 2048×1536 пикселей и светодиодный индикатор работы устройства.

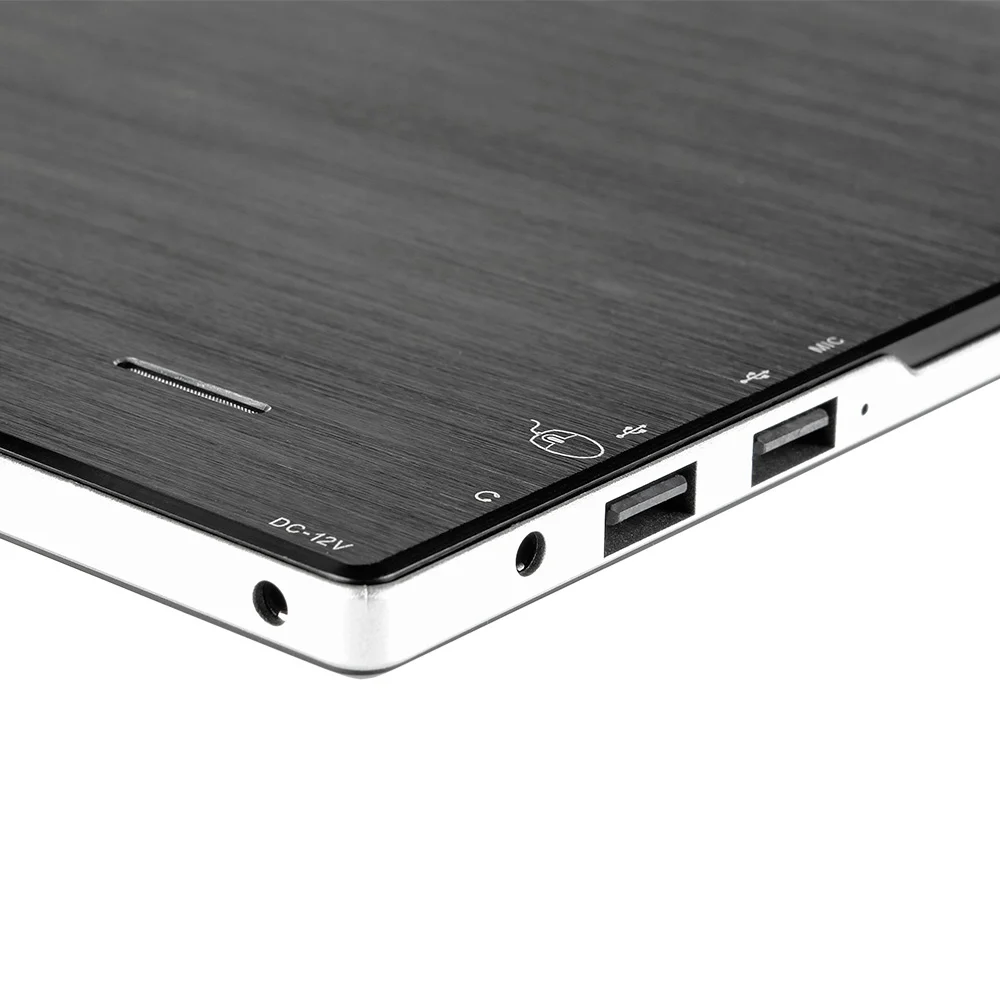

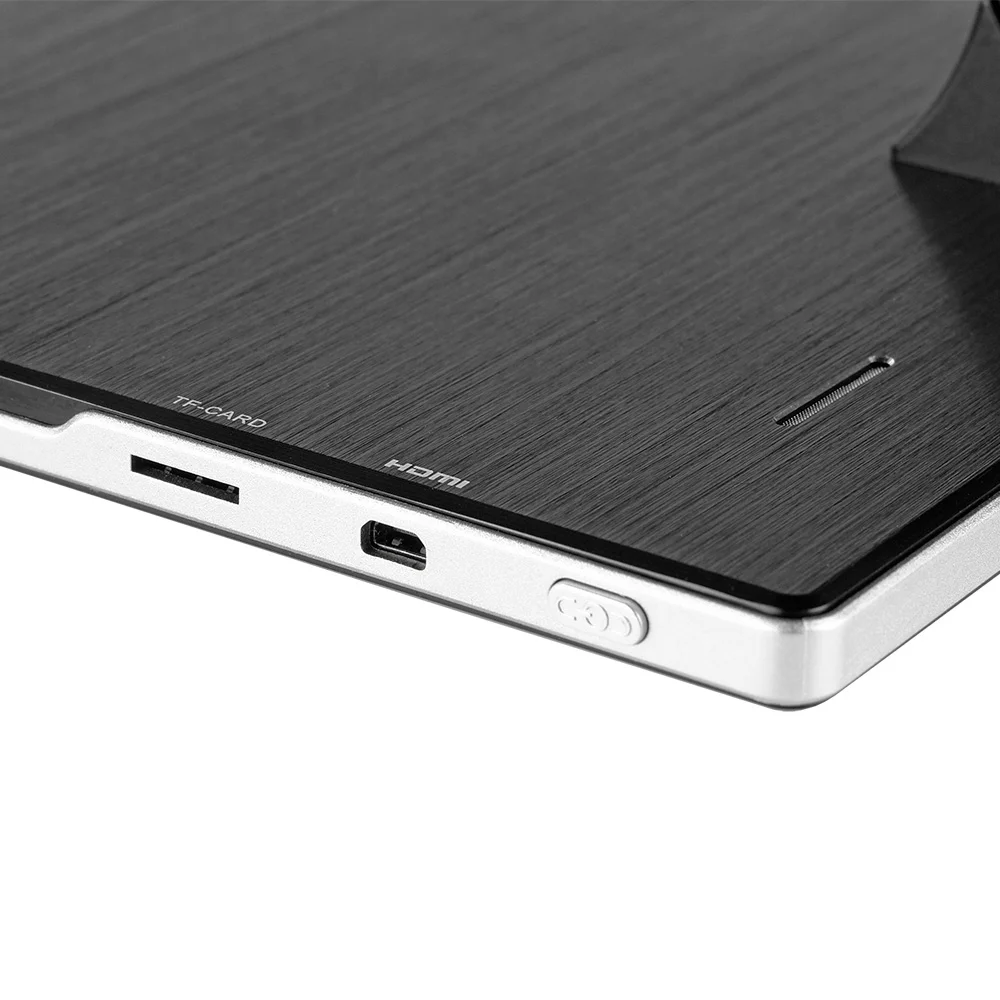

С правой стороны корпуса находятся: кнопка включения, гнездо micro HDMI и слот для карты памяти micro SD. С левой стороны: два полноразмерных USB порта, микрофон и гнездо для наушников. На нижней части корпуса находится гнездо для подключения комплектного адаптера питания 12 В.

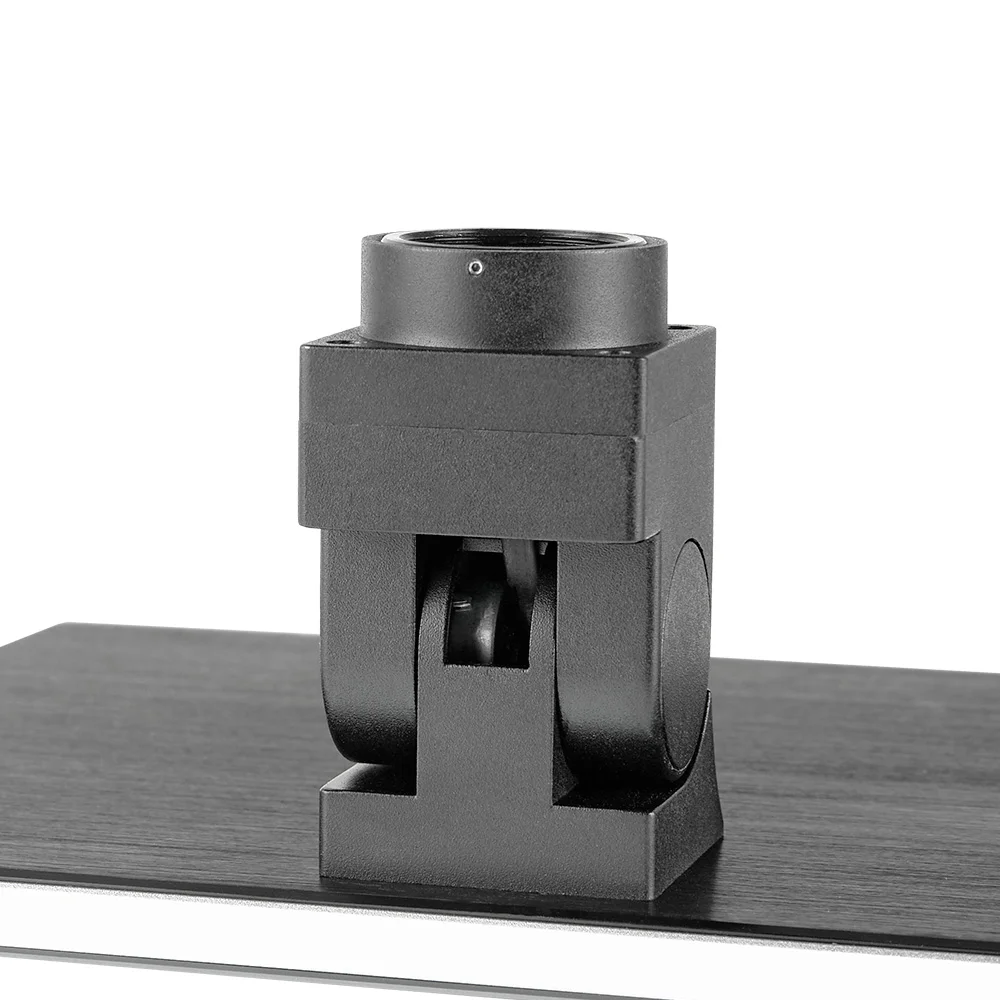

На задней части корпуса находится шарнир наклона и два динамика. Шарнир позволяет наклонить экран на угол до 90°.

Для начала работы необходимо всего лишь установить систему в третий (вертикальный) тубус микроскопа и включить питание.

Матрица

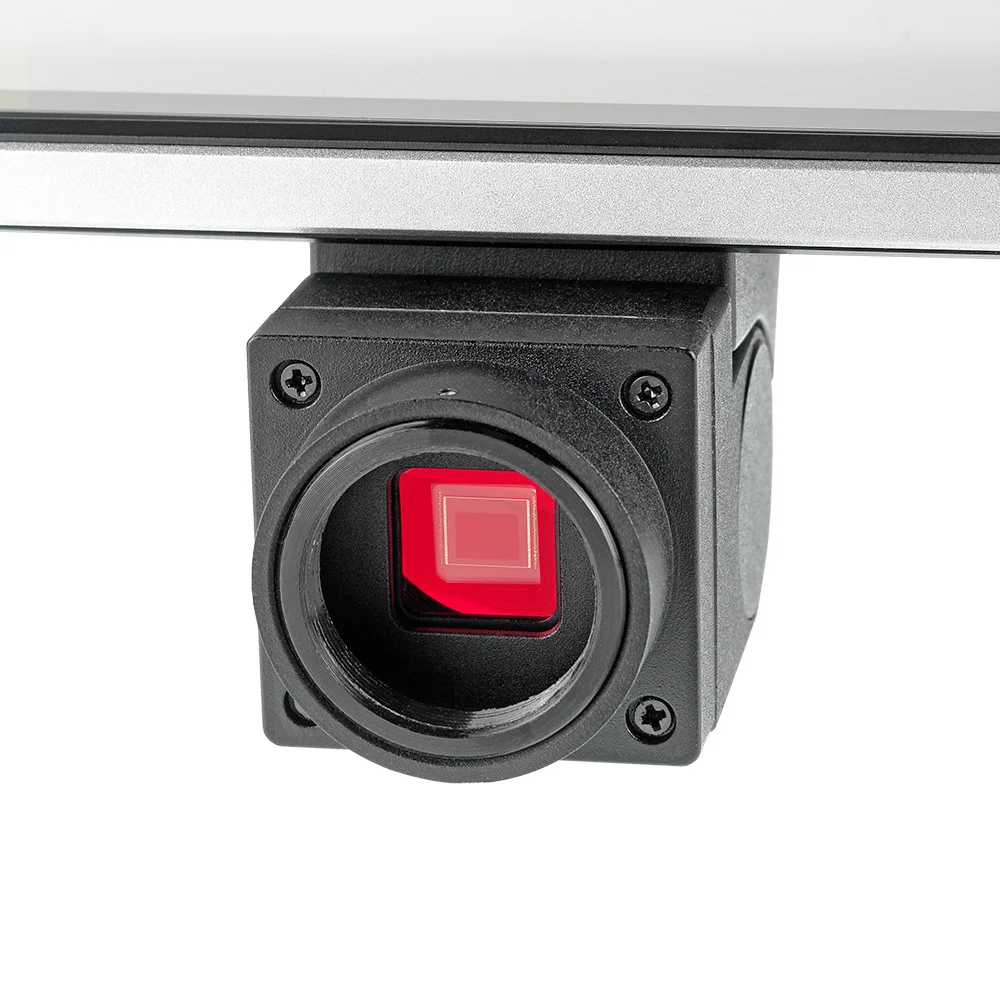

«Глазами» системы является 5.0-мегапиксельная матрица, которая позволяет делать снимки и записывать видео для последующей обработки. Матрица находится в основании шарнира для поворота экрана, для подключения системы визуализации к микроскопу предназначен байонет C-mount.

Программное обеспечение

Если «глаза» прибора это её матрица, то программный комплекс это его «мозг».

Для проведения (например, оптического гранулометрического анализа) система снабжена специальным программным обеспечением S-EYE. Изображение, полученное на микроскопе передаётся в систему визуализации, затем обрабатывается программой, результат выводится на экран или сохраняется в памяти устройства. S-EYE может анализировать широкий ряд размеров частиц (зависит от увеличения микроскопа).

Краткий перечень основных...

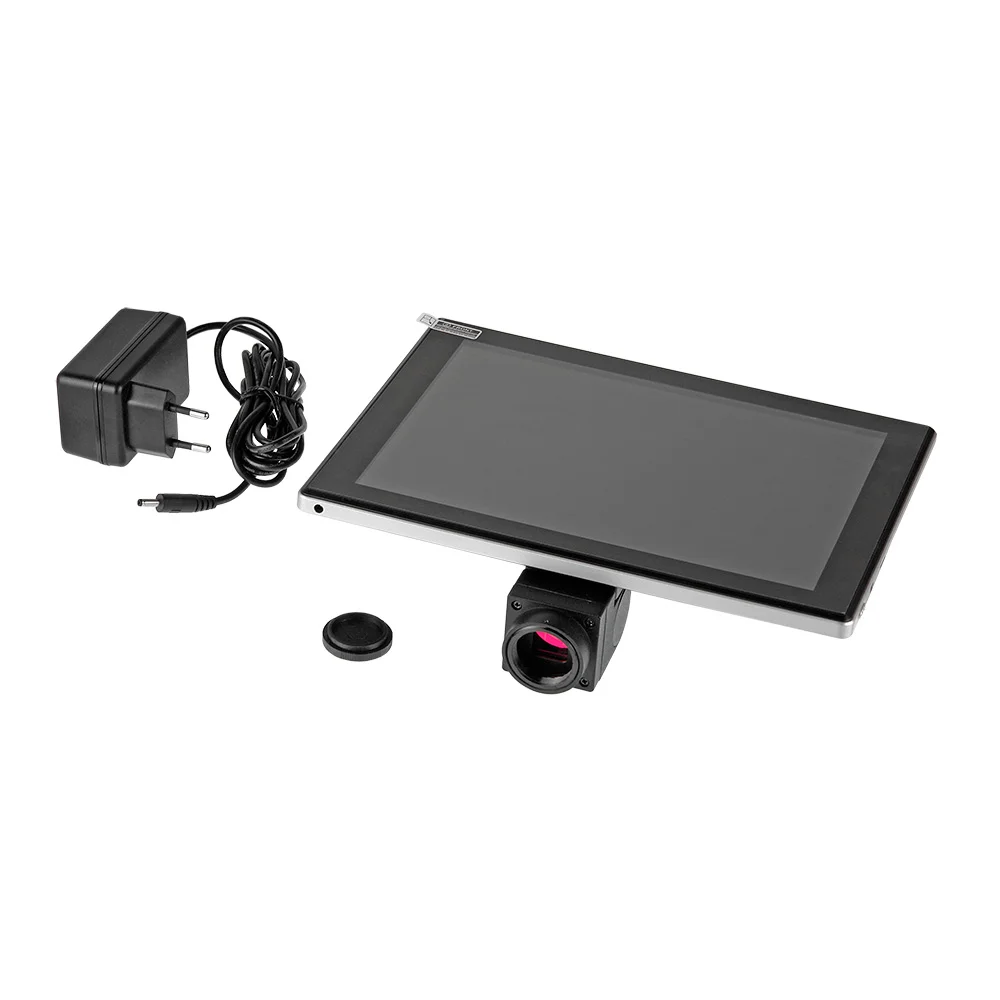

Комплектация:
Система визуализации Микромед Visual 5MP 9.7″ для микроскопа — 1 шт Блок питания — 1 шт

Характеристики:
Модель Микромед Visual 5MP 9.7″ для микроскопа Размер сенсора 1/2.5″ Эффективное количество пикселей 5.0 Мпикс Разрешение записи видео 2048×1536 15FPS Разрешение экрана 2048×1536 Интерфейсы USB2.0, HDMI, TF card, WIFI, Bluetooth Размер пикселя камеры 2.2×2.2 μm Питание 12 В / 2A Размеры 215×237×53 Вес (без адаптера питания) 670
