Токовые клещи RGK CM-12 с поверкой
-
МоскваТопРадар — Курьерсегодня, бесплатноТопРадар — Самовывозсегодня, бесплатнонаб. Бережковская, д. 20, стр. 19СДЭК — Пункты выдачи1-3 дня, от 365 ₽СДЭК — Курьер1-3 дня, от 365 ₽
-
СертификатМы продаём только оригинальную продукцию с официальной гарантией!

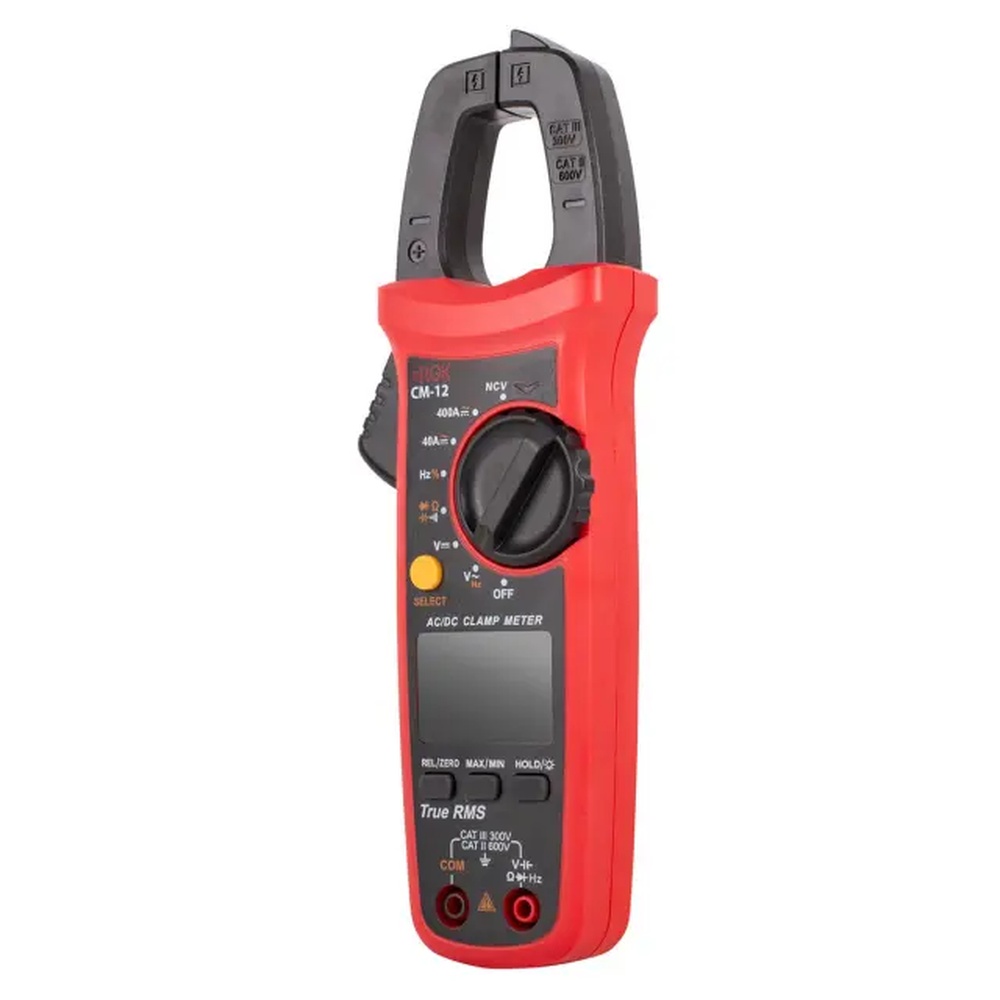

Цифровые токовые клещи RGK CM-12 используются для измерения силы тока до 400 А в тех случаях, когда недопустимо повреждение изоляции или приостановка работы электросистемы предприятия. Прибор ориентирован на специалистов сферы энергетики, но может с успехом решать и бытовые задачи по проверке оборудования и электропроводки.
Технические особенности
- Режим отображения пиковых показаний.
- Фиксации значений на экране кнопкой HOLD.
- Защита от перегрузки с сигнализацией.
- Автоотключение через 15 мин. бездействия.
Преимущества клещей
За счет применения в конструкции датчика Холла можно измерять как постоянный, так и переменный ток. Основное преимущество электроизмерительных клещей заключается в бесконтактном методе замеров, благодаря чему не требуется отключать провода или производить врезку в изоляцию, что особенно важно для проводников, расположенных за пределами помещений. Устройство позволяет быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях.
Комплексный замер параметров электросетей
При подключении щупов токоизмерительные клещи RGK CM-12 определяют значения сопротивления, частоты тока, целостность цепи, тестирует диоды и емкость конденсаторов. Расчет коэффициента заполнения будет полезен при работе с импульсным (ШИМ) оборудованием.
Дополнительные функции
Функция NCV детектирует напряжение бесконтактным способом и чаще всего используется для поиска ноля и фазы. Прибор можно перевести в низковольтный режим EFLo, если требуется выявить сигнал в диапазоне 24 - 72 В.
При проверке конденсаторов малой емкости или линий слабого сопротивления результат может искажаться под действием электромагнитных шумов, наводок или потерь на тестовых проводах. Влияние этих эффектов нивелируется за счет сравнения с опорной величиной в режиме REL.
Безопасность
Клещи оборудованы специальным барьером, препятствующим соскальзыванию руки в сторону проводника, двойной изоляцией и соответствуют категориям защищенности CAT II 600В/CAT III 300В. Допускается использование электроизмерительных клещей RGK CM-12 для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей.
| Параметры измерения силы переменного тока | |||
|---|---|---|---|
| Пределы измерений, А | Частота, Гц | Разрешение (единица младшего разряда(е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 40,00 | от 45 до 400 | 0,01 | ±(0,02*I+5 е.м.р.) |
| 400,0 | 0,1 | ||
| Примечание – I - измеренное значение силы переменного тока, А | |||
| Параметры измерения напряжения постоянного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 400,0 мВ | 0,1 мВ | ±(0,007*U+3 е.м.р.) |
| 4,000 В | 0,001 В | ±(0,005*U+2 е.м.р.) |
| 40,00 В | 0,01 В | |
| 400,0 В | 0,1 В | |
| 600 В | 1 В | |
| Примечание – U - измеренное значение напряжения постоянного тока, мВ, В | ||
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда(е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 4,000 | от 45 до 400 | 0,001 | ±(0,01*U+5 е.м.р.) |
| 40,00 | 0,01 | ±(0,008*U+5 е.м.р.) | |
| 400,0 | 0,1 | ||
| 600 | 1 | ||
| Примечание – U - измеренное значение напряжения переменного тока, В | |||
| Параметры измерения электрического сопротивления постоянному току | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 400,0 Ом | 0,1 Ом | ±(0,01*R+2 е.м.р.) |
| 4,000 кОм | 0,001 кОм | ±(0,008*R+2 е.м.р.) |
| 40,00 кОм | 0,01 кОм | |
| 400,0 кОм | 0,1 кОм | |
| 4,000 МОм | 0,001 МОм | ±(0,025*R+5 е.м.р.) |
| 40,00 МОм | 0,01 МОм | |
| Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Параметры измерения электрической емкости | ||
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 40,00 нФ | 0,01 нФ | ±(0,04*C+5 е.м.р.) |
| 400,0 нФ | 0,1 нФ | |
| 4,000 мкФ | 0,001 мкФ | |
| 40,00 мкФ | 0,01 мкФ | |
| 400,0 мкФ | 0,1 мкФ | |
| 4,000 мФ | 0,001 мФ | ±0,1*C |
| 40,00 мФ | 0,01 мФ | |
| Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
| Параметры измерения частоты | ||
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
| 40,00 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) |
| 400,0 Гц | 0,1 Гц | |
| 4,000 кГц | 0,001 кГц | |
| 40,00 кГц | 0,01 кГц | ±(0,001*F+4 е.м.р.) |
| 400,0 кГц | 0,1 кГц | |
| 10,00 МГц | 0,01 МГц | |
| Примечания - F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц | ||
| Температурные коэффициенты | |
|---|---|
| Модификация | Температурный коэффициент |
| RGK CM-12 | 0,1°С |
| Общие характеристики | |
| Наименование характеристики | Значение |
| Разрядность дисплея | 4000 |
| Отображение полярности | автоматическая |
| Защита от перегрузки | 600 В RMS |
| Индикация перегрузки | "OL" или "-OL" |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | дополнительная погрешность ± 1,0% |
| Диаметр захвата | 28 мм |
| Рабочая высота над уровнем моря | до 2000 м |
| Класс защиты от перенапряжения | САТ II 600 В |
|
Рабочие условия измерений: - температура окружающего воздуха, - относительная влажность воздуха |
от 0°С до +50°С 80% при температуре от 0°С до +30°С 75% при температуре св. +30°С до +40°С 45% при температуре св. +40°С до +50°С |
|
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
от +18°С до +28°С от 30 до 80% |
|
Температура хранения, °С Влажность хранения, % |
от -20°С до +60°С до 80% |
| Степень загрязнения | 2 |
| Питание | 2 батарейки ААА, 1,5 В |
|
Параметры электрического питания: - напряжение постоянного тока, В |
3 |
| Габаритные размеры,(длина×ширина×высота) | 215 x 73 x 37 мм |
| Масса, (без батарей) | 0,215 кг |
| Параметры измерения силы постоянного тока | ||
|---|---|---|
| Пределы измерений, А | Разрешение (единица младшего разряда(е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 40,00 | 0,01 | ±(0,02*I+5 е.м.р.) |
| 400,0 | 0,1 | |
| Примечание – I - измеренное значение силы постоянного тока, А | ||
