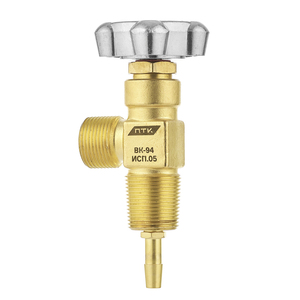

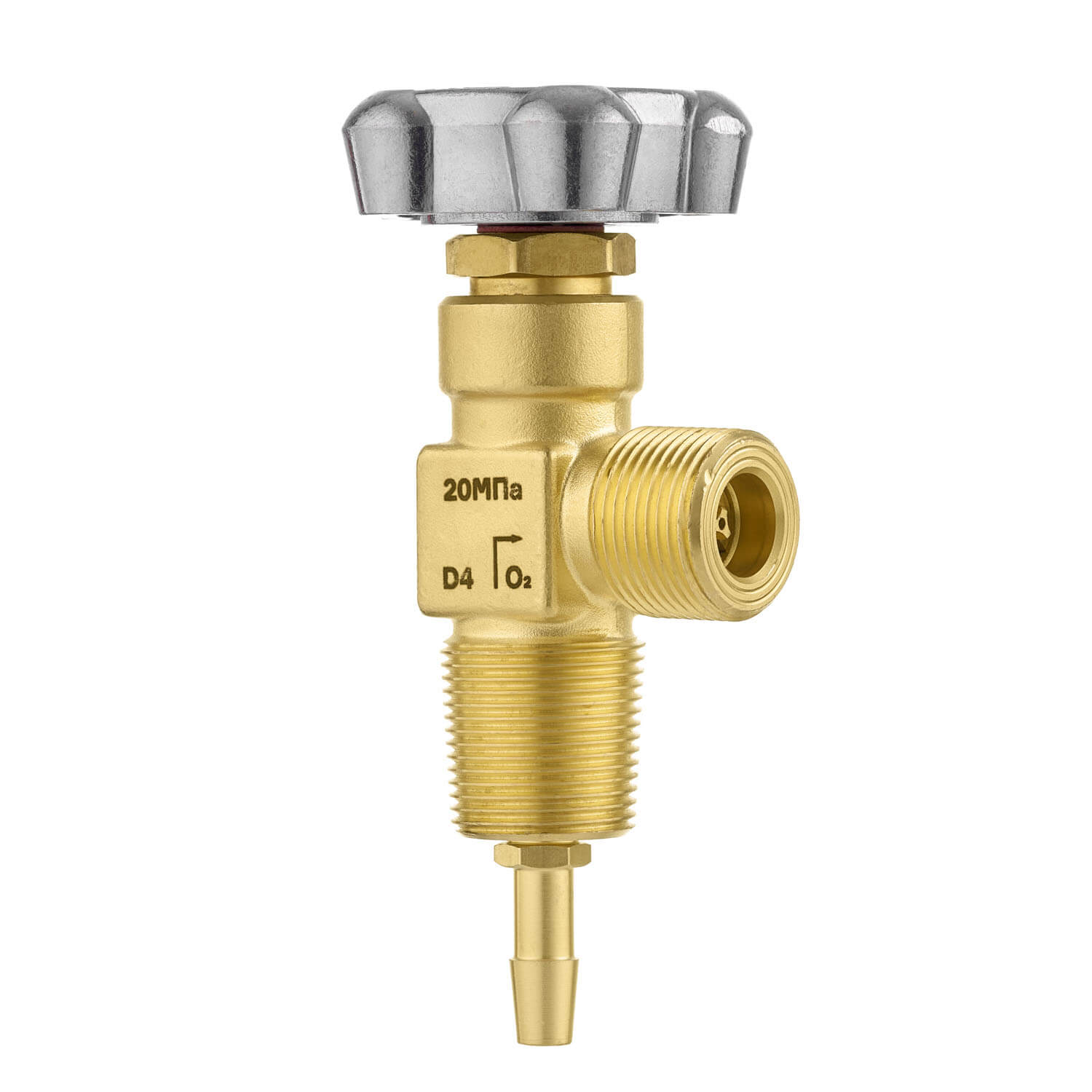

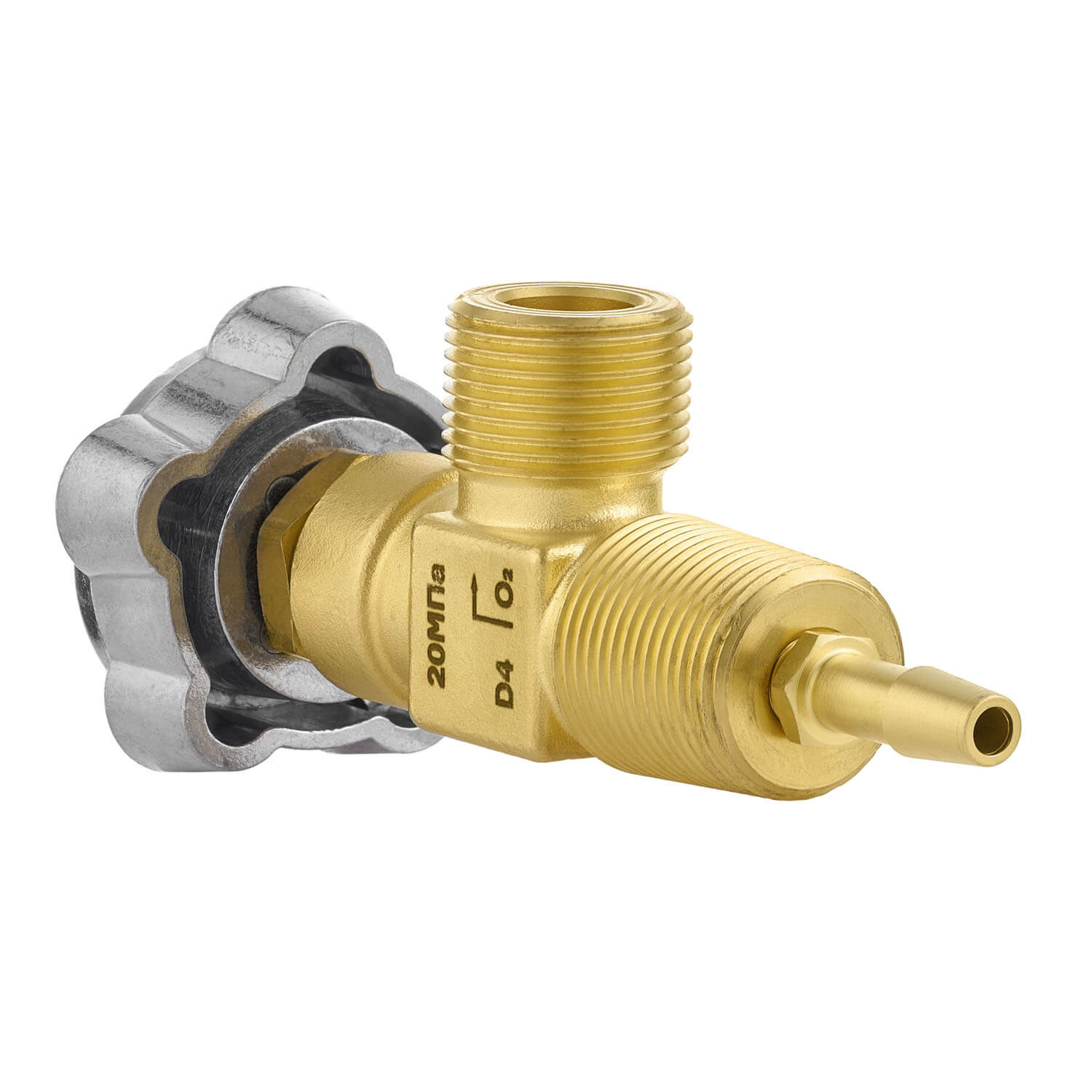

Вентиль кислородный ПТК ВК-94 исп. 05

Вентиль кислородный ПТК ВК-94 исп. 05

Вентиль баллонный ПТК ВК-94 (исполнение 05, клапан) применяется в качестве запорного устройства на кислородных баллонах различных емкостей для предотвращения утечки газа и регулирования подачи кислорода. Вентиль можно использовать для баллонов с сжатым воздухом, азотом и другими неагрессивными газами.

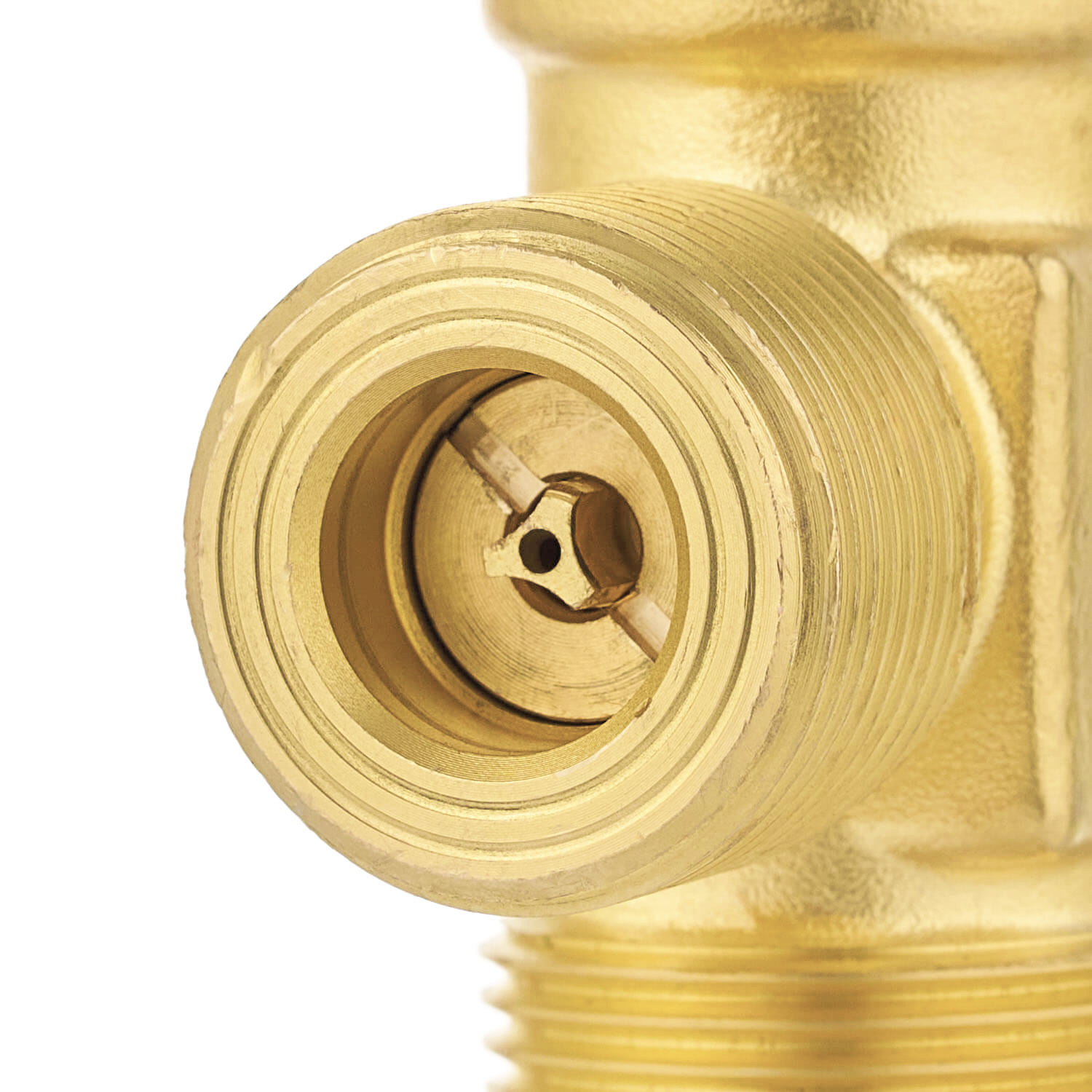

В конструкции вентиля на выходе, установлен клапан с перепускным давлением до 1,0 Атм, для сохранения остаточного давления в баллоне при полной выработке. В комплекте с вентилем входит ниппель, установленный по резьбе на вентиле ВК-94 исп. 05, на который надевается специальная трубка для смешивания смеси различных газов при заправке в баллон. Для заправки вентиля рекомендуется использовать специальный переходник для заправки баллонов, который позволит быстрее заправить баллон через клапан, путем его полного открытия данным переходником.

Вентиль чаще всего применяется для установки на кислородные баллоны емкостью от 5 до 40 литров с рабочим давлением не больше 20 МПа (200 кгс/см2).

Применение гибких разделительных мембран обеспечивает абсолютную герметичность к внешней среде при любом положении клапана, а также увеличивает срок службы вентиля. Резьба шпинделя смазана кислородостойкой смазкой ВНИИНП-283. Применение других смазок запрещено.

Корпус вентиля изготовлен из латуни. Маховик регулировки подачи газа изготовлен из алюминия. Присоединительные размеры бокового ниппеля соответствуют ГОСТ 6357 и представляют наружную цилиндрическую резьбу G3/4-В. Установка на баллон осуществляется при помощи конической резьбы W27,8 по ГОСТ 9909.

В нижней части корпуса имеется отверстие с резьбой М10х0,75 для установки ниппеля ⌀9 мм по резьбе М10х0,75 на вентиль ВК-94 исп. 05, на который крепится специальная трубка для смешивания смеси различных газов при заправке в баллон.

Комплектация:
Вентиль кислородный ВК-94 исп. 05 в сборе с клапаном перепускного давления и с ниппелем – 1 шт.
Руководство по эксплуатации – 1 шт.
Технические характеристики
Тип вентиля:    Баллонный
Редуцирующий газ:    Кислород
Наибольшее рабочее давление газа, МПа (кгс/см²):    20 (200)
Диаметр условного прохода Ду, мм (не менее):    4
Перепускное давление клапана на выходе, Атм:    до 1
Присоединительные размеры бокового ниппеля (наружная цилиндрическая резьба ГОСТ 6357):    G3/4-В
Присоединительные размеры для установки на баллон (коническая резьба ГОСТ 9909):    W27,8
Резьба отверстия для установки ниппеля ⌀9 мм:    М10х0,75
Вес нетто, кг (не более):    0,5
Габариты, мм (не более):    115х70х60
