Видеоокуляр Микромед Эврика 1.3 MP

Видеоокуляр Микромед Эврика 1.3 MP – это компактная цифровая камера, разработанная специально для использования с микроскопами. Видеоокуляр с сенсором высокого разрешения (максимальное разрешение 1296х964 пикс) передает изображение на компьютер через высокоскоростной порт USB.

Камера позволяет в режиме реального времени наблюдать чёткую и яркую картинку c детальной прорисовкой объекта. Также система позволяет сохранять фото- и видеокадры, не отвлекаясь от наблюдений.

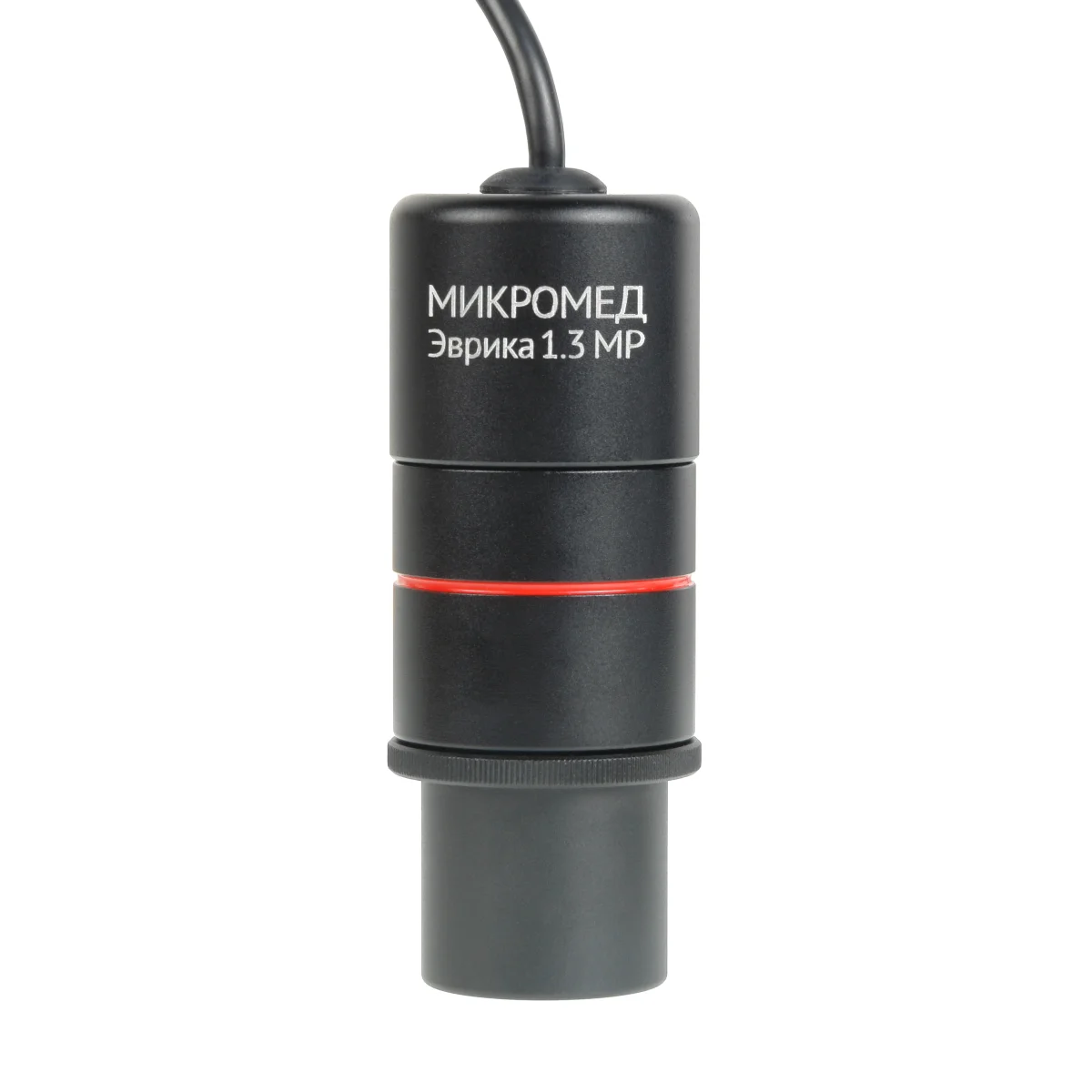

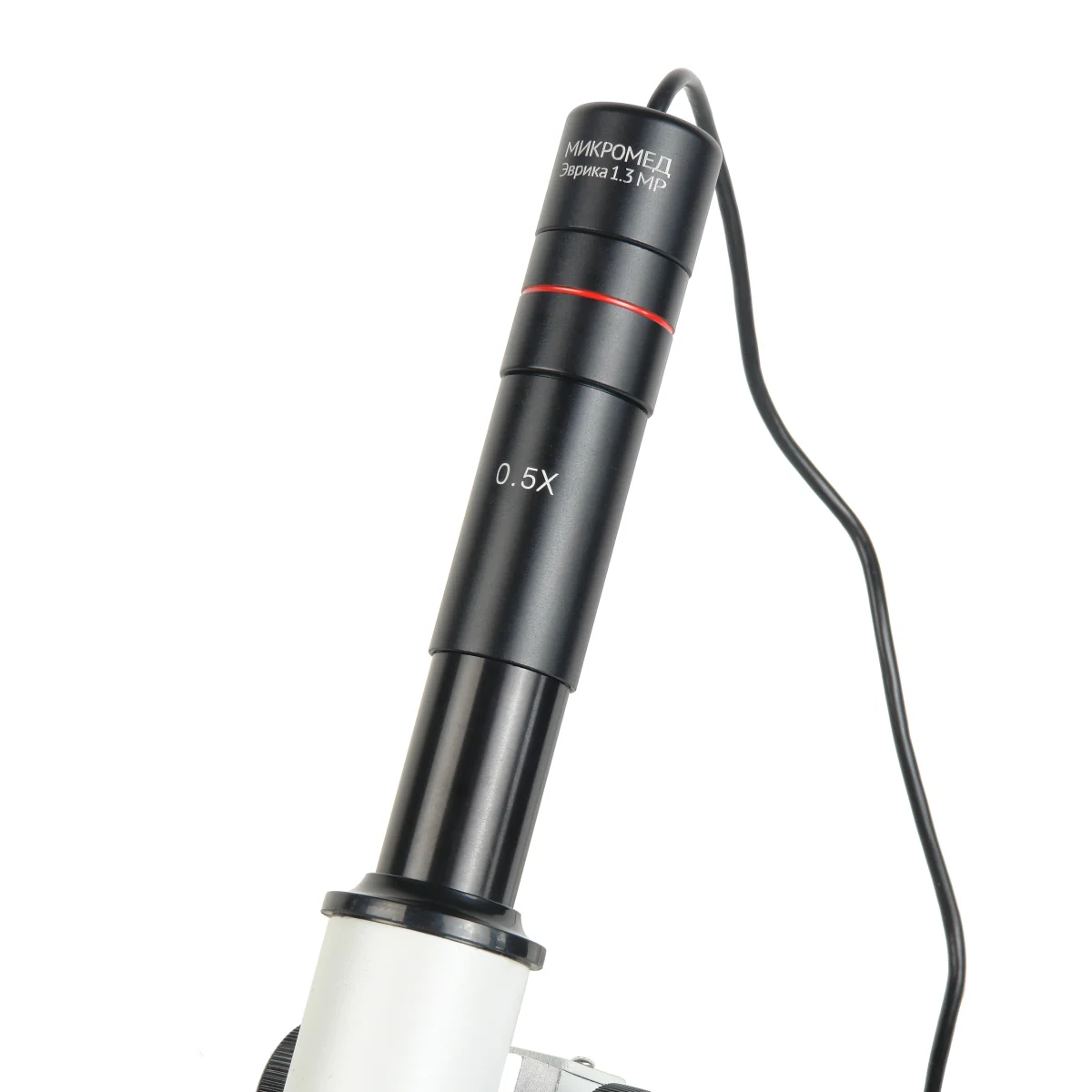

Объектив камеры со съемным адаптером наружным диаметром 23.2 мм вставляется в окулярный тубус микроскопа вместо оптического окуляра монокулярного (или бинокулярного) микроскопа, или в дополнительный визуальный канал тринокулярного микроскопа.

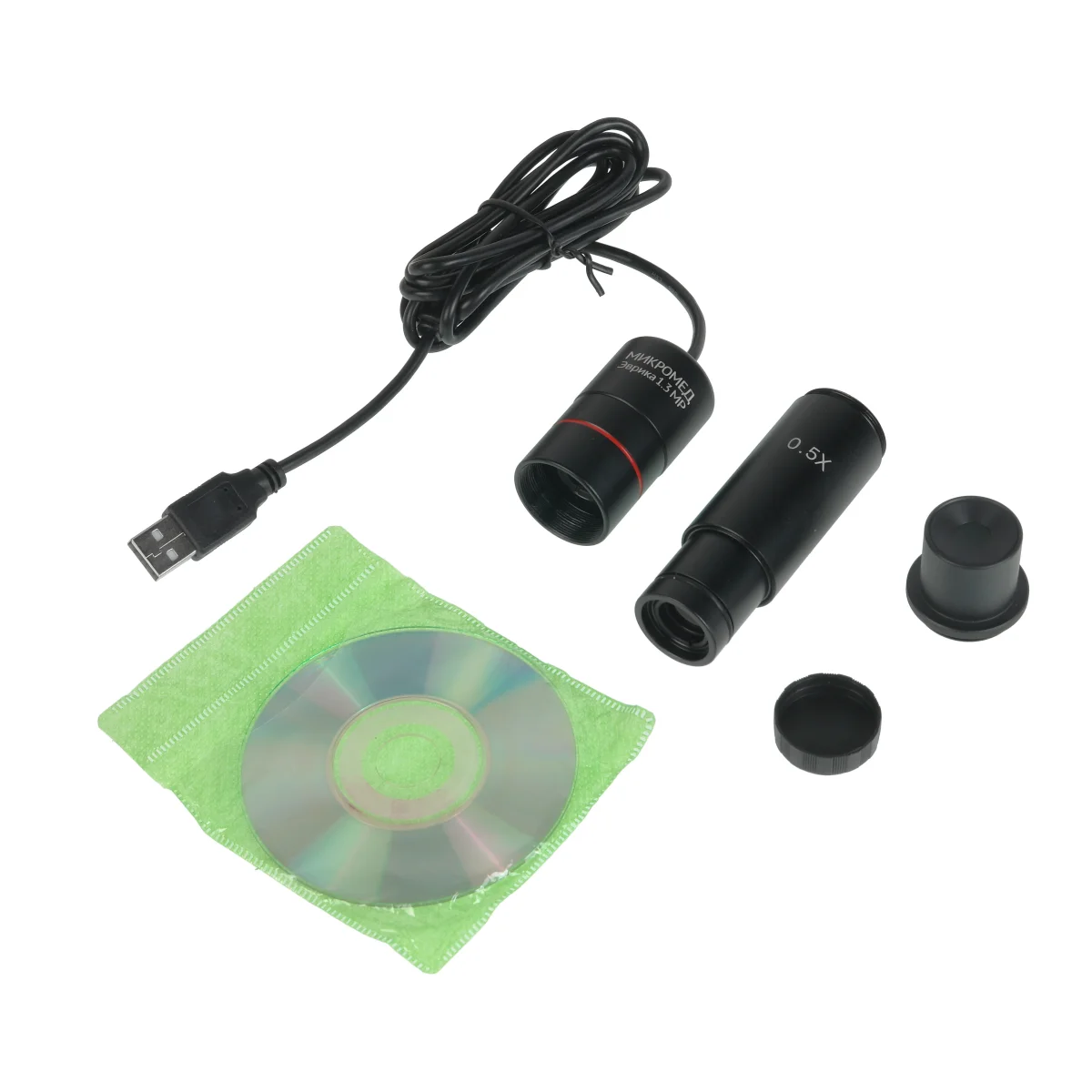

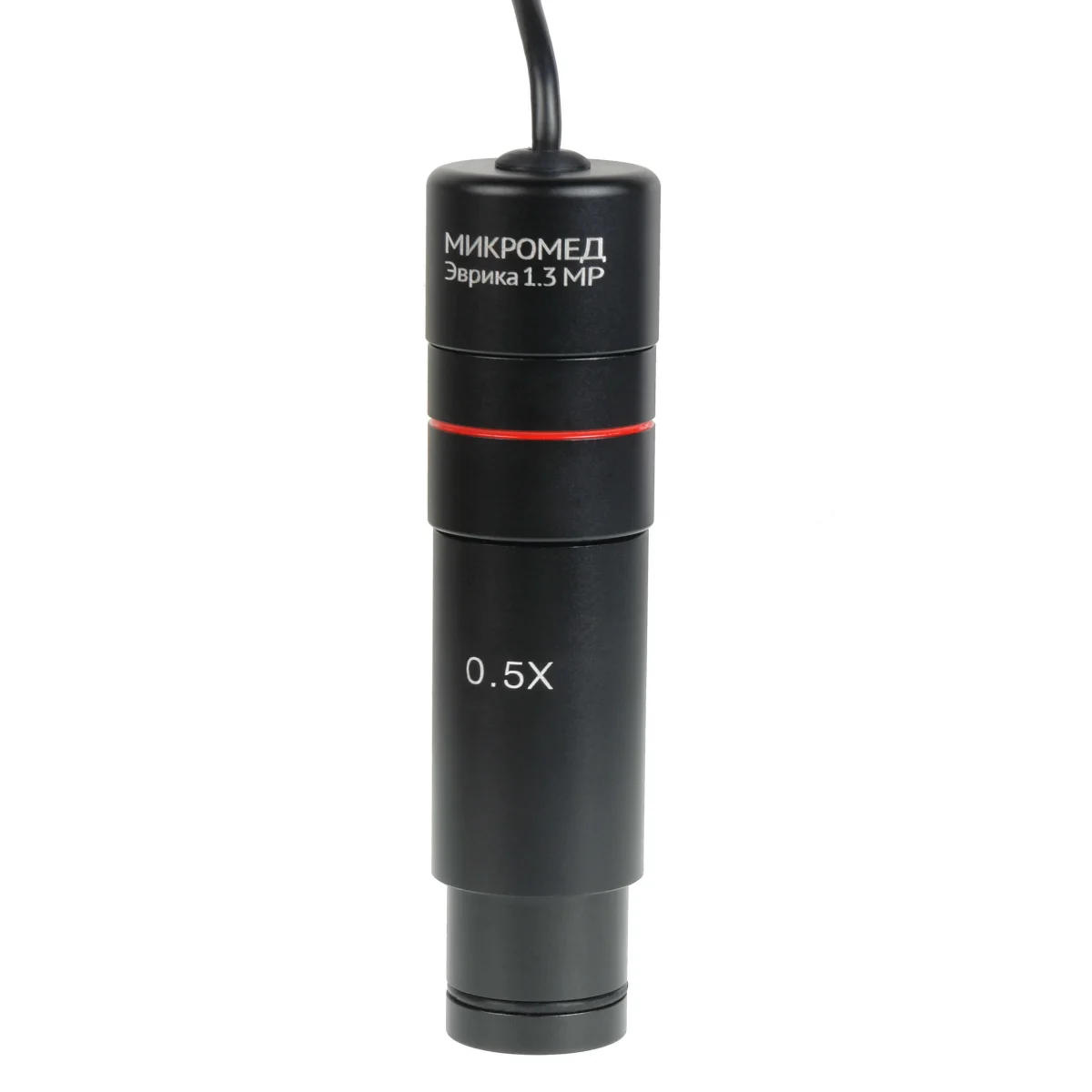

Комплектная оптическая насадка 0.5х служит для увеличения угла обзора и,с оответственно, изменения масштаба изображения. При необходимости устанавливается на камеру вместо адаптера. Устройство совместимо с большинством микроскопов Микромед и других производителей.

Цифровая камера не требует дополнительной настройки после установки, поэтому закреплять видеоокуляр или менять насадку можно даже во время проведения работ.

Подключение камеры к компьютеру осуществляется через порт USB.

Программное обеспечение Micromed View поставляется совместно с видеоокуляром и позволяет с помощью компьютера просматривать, записывать и редактировать полученные изображения и видео.

Программное обеспечение включает в себя инструменты для калибровки камеры на конкретном микроскопе, записи и организации хранения изображений и видео, различных линейных измерений, создания отчетов.

Позволяет корректировать баланс белого и параметры экспозиции в процессе работы. В случае необходимости автоматически или вручную изменяются такие параметры изображения как яркость, контраст и насыщенность цветов.

Расчёт поля зрения и разрешения камеры для микроскопов Эврика 1.3 MP

Для оценки поля зрения видеокуляра, установленного на микроскоп можно воспользоваться формулой: F? L/(а*b), где F - поле зрения в мм, L - размер матрицы, а - увеличение объектива, b - увеличение адаптера.

Так например, для видеоокуляра Эврика 1.3 MP c размерами матрицы 4.9 мм(Н) х 3.6 мм(V), микроскопа c объективом 40х и адаптером c увеличением 0.5х, поле зрения составит 0.25 мм х 0.18 мм:

F(Н)?4.9/(40*0.5)? 0.25 мм, F(Н)? 3.6/(40*0.5)? 0.18 мм

Таким же образом по формуле можно оценить разрешение, где вместо размера матрица подставляется размер пикселя:

F(рх)= 3.75/(40*0.5)=0.2 мкм/пиксель

Особенности

• Цветной сенсор с максимальным разрешением 1296х964 формата 1/3"

• Размер пикселя 3.75x3.75 мкм

• Чувствительность 5500 мВ/люкс-сек

• Посадочный диаметр 23,2 мм

• Оптическая насадка 0.5х

• Видео 50 кадров/сек при максимальном разрешении

• Программное обеспечение Micromed View

• Формат записи файлов видео *.wmv, *.mp4, изображение *.jpg, *.png

Скачать программное обеспечение MicromedView можно здесь.

Поперечно- полосатая мышечная ткань, увеличение 10х

Поперечно- полосатая мышечная ткань, увеличение 40х (с адаптером 0.5)
