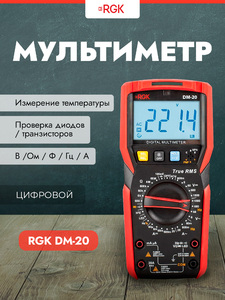

Мультиметр RGK DM-20
-
-
СертификатМы продаём только оригинальную продукцию с официальной гарантией!
Цифровой мультиметр RGK DM-20 - это надежный и безопасный прибор для измерения целого ряда параметров электросетей и оборудования, прозвонки цепей, тестирования различных компонентов электроприборов. Благодаря широкому арсеналу функций и измерительных режимов эта портативная модель может использоваться как в быту, так и в таких профессиональных отраслях, как строительство, сервисное обслуживание и др.
Ключевые преимущества
- Получение True RMS значений.
- Определение силы, полярности и частоты тока, сопротивления, напряжения.
- Проверка диодов, светодиодов, транзисторов, ёмкости конденсаторов.
- Звуковая сигнализация превышения предела измерений.
- Автоотключение через 15 мин. бездействия.
Полезные функции
В режиме REL многофункциональный RGK DM-20 исключает из результата заранее зафиксированную опорную величину. Это полезно в тех случаях, когда нужно уменьшить влияние внешних факторов, таких как электромагнитные шумы или потери на измерительных проводах.Относительные измерения также повышают точность при работе с конденсаторами малой емкости.
Функция NCV работает как детектор напряжения, за счет чего помогает определить нулевой и фазный провод. Дополнительно можно активировать низковольтный режим для фиксации сигнала <48 В.
Безопасность
Прибор соответствует стандартам CAT III 600В и CAT II 1000В, благодаря чему может применяться для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей. Встроенные механизмы защиты предохраняют устройство от перегрузки и перенапряжения. О превышении предела измерений сообщает светозвуковая сигнализация.
Эргономика и удобство работы
При работе в темноте профессиональный мультиметр RGK DM-20 самостоятельно, с помощью специального сенсора определит недостаточный уровень освещения и включит подсветку дисплея. Для повышения безопасности и комфорта измерений рабочую область можно дополнительно подсветить встроенным светодиодным фонарем. Полученные значения фиксируются на экране кнопкой HOLD, что позволяет удобно произвести запись в журнал. С помощью откидной поставки можно надежно установить прибор на горизонтальную поверхность и освободить руки для удобных манипуляций с щупами и другим оборудованием.
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, мВ |
| 6,000 | от 45 до 400 | 0,001 | ±(0,008*U+5 е.м.р.) |
| 60,00 | 0,01 | ||
| 600,00 | 0,1 | ||
| 1000 | 1 | ±(0,01*U+10 е.м.р.) | |
| 6,000 | св. 400 до 1000 | 0,001 | ±(0,01*U+8 е.м.р.) |
| 60,00 | 0,01 | ±(0,015*U+8 е.м.р.) | |
| 600,00 | 0,1 | ||
| 1000 | 1 | ±(0,018*U+12 е.м.р.) | |
| Примечание – U - измеренное значение напряжения переменного тока, В | |||
| Параметры измерения электрического сопротивления постоянному току | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 600,0 Ом | 0,1 Ом | ±(0,008*R+5 е.м.р.) |
| 6,000 кОм | 0,001 кОм | ±(0,008*R+3 е.м.р.) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 МОм | 0,001 МОм | ±(0,015*R+5 е.м.р.) |
| 60,00 МОм | 0,01 МОм | ±(0,015*R+25 е.м.р.) |
| Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Параметры измерения электрической емкости | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 6,000 нФ | 0,001 нФ | ±(0,05*C+35 е.м.р.) |
| 60,00 нФ | 0,01 нФ | ±(0,025*C+20 е.м.р.) |
| 600,0 нФ | 0,1 нФ | |
| 6,000 мкФ | 0,001 мкФ | |
| 60,00 мкФ | 0,01 мкФ | |
| 600,0 мкФ | 0,1 мкФ | |
| 6,000 мФ | 0,001 мФ | ±(0,06*C+10 е.м.р.) |
| 60,00 мФ | 0,01 мФ | ±0,1*C |
| 100,0 мФ | 0,1 мФ | |
| Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
| Параметры измерения силы постоянного тока | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| 60,00 мкА | 0,01 мкА | ±(0,008*I+8 е.м.р.) |
| 6,000 мА | 0,001 мА | |
| 60,00 мА | 0,01 мА | |
| 600,0 мА | 0,1 мА | |
| 20,00 А | 0,01 А | ±(0,02*I+5 е.м.р.) |
| Примечание – I - измеренное значение силы постоянного тока, мкА, мА, А | ||
| Параметры измерения силы переменного тока | |||
|---|---|---|---|
| Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
| 60,00 мА | от 45 до 400 | 0,01 мА | ±(0,01*I+12 е.м.р.) |
| 600,0 мА | 0,1 мА | ±(0,02*I+3 е.м.р.) | |
| 20,00 А | 0,01 А | ±(0,03*I+5 е.м.р.) | |
| 60,00 мА | св. 400 до 1000 | 0,01 мА | ±(0,015*I+12 е.м.р.) |
| 600,0 мА | 0,1 мА | ±(0,025*I+5 е.м.р.) | |
| 20,00 А | 0,01 А | ±(0,035*I+8 е.м.р.) | |
| Примечание – I - измеренное значение силы переменного тока, мА, А | |||
| Параметры измерения частоты | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
| 60,00 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) |
| 600,0 Гц | 0,1 Гц | |
| 6,000 кГц | 0,001 кГц | |
| 60,00 кГц | 0,01 кГц | |
| 600,0 кГц | 0,1 кГц | |
| 10,00 МГц | 0,01 МГц | |
|
Примечание – F – измеренное значение частоты, Гц, кГц, МГц Нижний предел измерений – 10 Гц |
||
| Температурные коэффициенты | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK DM-20 | 0,1 |
| Основные технические характеристики | |
| Наименование характеристики | Значение |
| Разрядность дисплея | 6000 |
| Максимальное напряжение между входами мультиметра и землей | 1000 В (истинное среднеквадратичное значение) |
| Индикация перегрузки | OL |
| Защита на входе мкА/мА | предохранитель F1: 630 мА, 250 В, (Ø5х20 мм) |
| Защита на входе 20 А | предохранитель F2: 20 А, 250 В, (Ø5х20 мм) |
| Выбор диапазона | ручной |
| Отображение полярности | автоматическая индикация |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до +40 75 при температуре от 0 до +30 °С 50 при температуре св. +30 до +40 °С |
|
Температура хранения Влажность хранения |
-20°С до +50°С до 80% |
| Рабочая высота над уровнем моря | до 2000 м |
| Соответствие категории измерений | САТ III 600 B, САT II 1000 B |
| Питание | 4 батареи ААА х 1,5 В |
|
Параметры электрического питания: - напряжение постоянного тока |
6 В |
| Габаритные размеры (длина х ширина х высота) | 190 х 89 х 53 мм |
| Масса (без батарей) | 0,320 кг |
| RGK DM-20 | ||
|---|---|---|
| Параметры измерения напряжения постоянного тока | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 600,0 мВ | 0,1 мВ | ±(0,005*U+4 е.м.р.) |
| 6,000 В | 0,001 В | ±(0,007*U+5 е.м.р.) |
| 60,00 В | 0,01 В | ±(0,007*U+3 е.м.р.) |
| 600,0 В | 0,1 В | |
| 1000 В | 1 В | ±(0,007*U+3 е.м.р.) |
| Примечание – U - измеренное значение напряжения постоянного тока, мВ, В | ||
